| الاسم التجاري: | https://viiplus.com |
| رقم الطراز: | محمل انزلاقي من البرونز ، مع ثقوب مثقوبة ， منخفضة الصيانة DIN 1494 / ISO 3547 ， محامل مشحمة مسبقًا ا |
| الـ MOQ: | الحجم القياسي جلبة لا يوجد حد أدنى لكمية الطلب |
| السعر: | Flange Bronze Bushings High Quality Price Ratio B2B |
| شروط الدفع: | TT مقدما |
| القدرة على التوريد: | محامل برونزية مثقبة ， محامل ملفوفة من البرونز العادي |

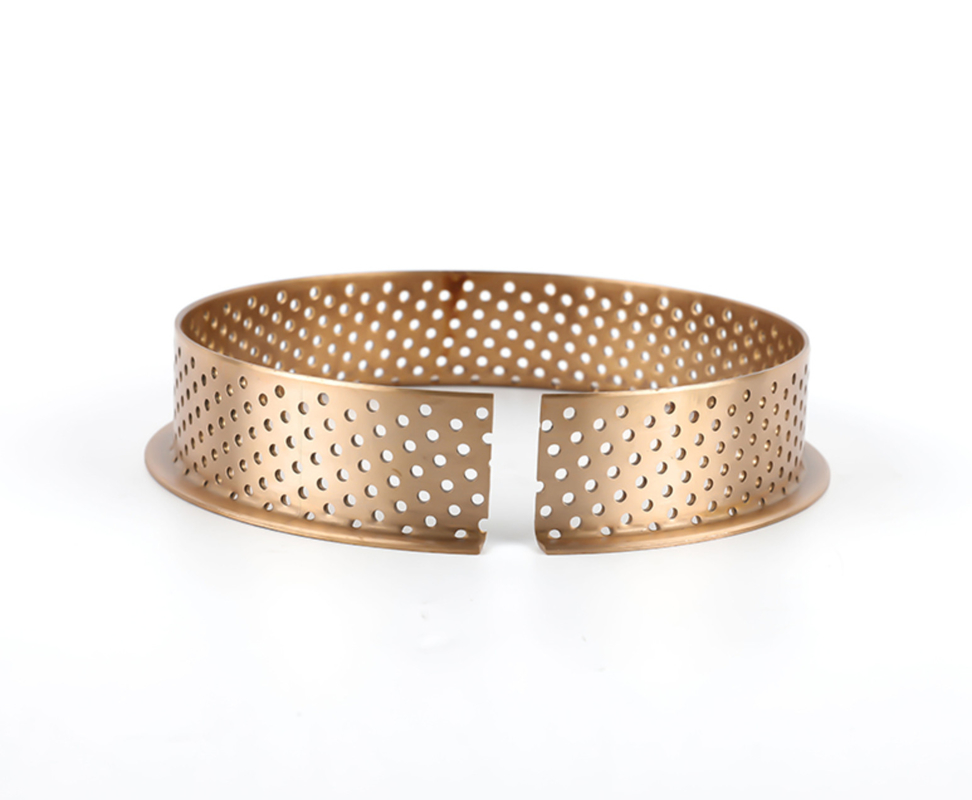

نوع CuSn8 براونز فلانج السحابية: VIIPLUS® الحل القوي لتطبيقات العمل الثقيل- نعم
في الصناعات التي تواجه فيها الآلات ضغوطًا مستمرة، وحملات عالية، وبيئات قاسية،محامل برونزيةهم الأبطال الغير معروفين الذين يضمنون عمليات سلسة.نوع CuSn8 من البرونزتم تصميم هذه المحامل لتحقيق متانة لا مثيل لها، وسهولة التثبيت، وأداء خال من الصيانة. اكتشف كيف تتفوق هذه المحامل على الحلول التقليدية في الإعدادات المتطلبة.
مصممة للتطبيقات المنزلقة التي تتطلبمقاومة ارتداء عاليةوطول العمر، تحتوي محامل النوع المنقسم VIIPLUS على خصائص متفوقة منسبيكة برونزية CuSn8مع الهندسة المبتكرة. هذا ما يميزهم:
- نعمالتصميم المنقسم للتثبيت بدون جهد- نعم
- نعمسبيكة البرونز CuSn8: بنيت لتدوم- نعم
- نعمالاطار لتحسين الاستقرار- نعم
- نعمكفاءة التشحيم الذاتي- نعم
يتم الوثوق في العناصر الصناعية التي تتطلب موثوقية تحت الضغط:
المنتج الرائد في محفظة VIIPLUS، هذا المحمل يوضح الدقة والمرونة:
المواصفات التقنية:
الترقية إلى VIIPLUS Split Type CuSn8 Bronze Flange Slide Bearings- نعم
سواء كنت تقوم بتجديد الآلات أو تصميم أنظمة جديدة، فإن VIIPLUS تقدم محامل تتفوق في الظروف القاسية. تقليل وقت التوقف، وتعزيز الكفاءة، وخفض التكاليفمع مكونات مصممة للمسافات الطويلة.
اتصل بـ (فيبلوس) اليوممن أجل الاقتباسات أو الدعم الفني أو حلول الهندسة المخصصة
وصف تعديلي: اكتشاف VIIPLUS ′s Split Type CuSn8 Bronze Flange Slide Bearings ′حمولة عالية، ومرونة ذاتية، ومتوافقة مع RoHS. مثالية لصناعات البناء والبحرية والسيارات.استكشاف المواصفات والتطبيقات.
الكلمات الرئيسية: محامل برونزية من النوع المنقسم ، محامل فلانج CuSn8 ، محامل زلقة خالية من الصيانة ، محامل برونزية مغلفة 090 ، محامل برونزية صناعية ، محامل VIIPLUS ، سبيكة برونزية ذات سعة عالية.
محامل ثقبية من البرونز مغلفة، تقسيم البرونزية غلاف تستخدم على نطاق واسع لآلات التعدين
البوشينج البرونزي الملفوفة البوشينج الملفوفة مصنوعة من الصلبكوسن8المادة وعلى الرغم من بنيتها رقيقة الجدران، فإنها تتحملحمولات عاليةولذلك، هذه البوسات البرونزية هي للبوسات البرونزية المتأرجحة (الحركة المتذبذبة) ، وهو الاستخدام الأكثر شيوعًا للبوسات المطاطية.
مادة البرونزية الخالية من الصين تمنح المقابسخصائص زلقة ممتازة ومقاومة ارتداء عالية.
يتم استخدام البوشينغ المطاط، من ناحية، في أبعاد موحدة مع جيوب التشحيم. ميزة هذا النوع من البوشينغ هو أنيمكن اختصارها إلى أي طول تريده.
نحن نقدم أيضا تصاميم خاصة وأحجام وفقا لمواصفاتك.
| الوزن المحدد: 8,8 كجم/دم3 | معامل التوسع الحراري (20 ± 300 درجة مئوية): 18,5 10-6/ ك |
| التوصيل الحراري: 60 W/mK | نموذج المرونة (20 درجة مئوية): 115 kN/mm2 |
| صلابة: 125 HB | قوة الشد Rم470 ن/ملم2 |
| 02٪ - نقطة العائد Rpp0،2: 300 ن/ملم2 | إطالة عند الكسر A: 40٪ |
البرونز من الصين ذو خصائص انزلاق ممتازة.مطلوب مقاومة ارتداء عالية ومقاومة للتآكل وقوة التعب.
وبسبب البناء رقيق الجدران من البوشينغات المطحونة، فإنها يمكن أن تمتصقوى محددة عاليةهذه قد تكون أعلى من بالنسبة للجدران السميكة نسبياالحمل العالي ممكن، وخاصة مع التأرجح برونز Bushingss (الحركة المتذبذبة).
| تسمية المواد:كوسن8بيDIN ISO 4382-2 |
التكوين (كسر كتلة القيم الإرشادية): Cu 91.3٪، Sn 8.5٪، P 0.2٪ |
| الأبعاد الاسمية1 | تحمل التثبيت | ||
| أكبر من | حتى | السكن H7 | البرانزية داخل المقابس-Ø بعد تركيبها في هوسيتش H7 (الوسط) |
| 10 | 18 | 0 / +0،018 | 0 / +0،043 |
| 18 | 30 | 0 / +0،021 | 0 / +0،052 |
| 30 | 50 | 0 / +0،025 | 0 / +0،062 |
| 50 | 80 | 0 / +0،030 | 0 / +0،074 |
| 80 | 120 | 0 / +0،035 | 0 / +0،087 |
| 120 | 180 | 0 / +0،040 | 0 / +0،100 |
| 180 | 250 | 0 / +0،046 | 0 / +0،115 |
| 250 | 305 | 0 / +0،052 | 0 / +0،130 |
التحقق وفقًا لمعيار DIN 1494/ISO 3547 الجزء 2
يتم تعريف قطر الجهاز [d3] وفقًا لمعيار DIN ISO 2768 مع القوة الخام
مساحة متساوية للجدران البرونزية الأسطوانية والفلانجية
العرض [b1] حتى القطر الخارجي [d2] 100 ملم: ±0,25 ملم
العرض [b1] أكبر من القطر الخارجي [d2] 100 ملم: ±0,5 ملم
محمل الزلاجة مع نمط الثقب
محامل الزحام مع نمط الثقب LD محامل الزحام مع نمط الثقب (LD = التشحيم طويل الأمد مع المستودع) مناسبة لجميع أنواع الدهون.يمكن بسهولة استبدال المقابس مع خيوط التشحيم ST بواسطة محامل الزحف مع نمط الثقب LDالمزايا: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
البرونز ذو القدرة العالية على الحمل مع استقرار حراري جيد جداً ، مقاومة للتآكل جيدة جداً ، مقاومة للارتداء.
استخدام:غطاء برونزية مستطيلة كروية تحت حمولة الصدمة والاصطدام، غطاء برونز في الأسطوانات الهيدروليكية، غطاء برونز في المسامير الحفارة والمعدات الزراعية.
في حالة الأجزاء المزدوجة:
|
التطبيق: |
أجهزة الرفع، آلات التعدين، |
|
المواد: |
كوسن8بي |
|
الكثافة: |
8.8g/cm3 |
|
الحمل الديناميكي القصوى: |
100N/mm2 |
|
السرعة الخطية القصوى ((الدهون): |
2m/s |
|
القيمة الشمسية القصوى للدهون |
2.8N/mm2·m/s |
|
قوة الضغط |
>460N/mm2 |
|
قوة العائد N/mm2 |
> 280N/mm2 |
|
صلابة: |
90-150 |
|
محور التزاوج |
صلابة ≥50، وقاحة 0.4-10 |
|
درجة حرارة العمل |
-40~+150 درجة مئوية |
|
معامل الاحتكاك |
0.06 ~ 0.15 |
|
معامل التوسع الخطي |
18.5×10-6/K |
|
معامل توصيل الحرارة |
58W/m·K |
الجمع بين كثافة الطاقة المتزايدة باستمرار وكفاءة الطاقة، جنبا إلى جنب مع المطالب المتزايدة باستمرار على عمر الخدمة والفعالية من حيث التكلفة، يؤدي إلىمتطلبات متزايدة على المكونات والإنتاج. من خلال الجمع بين مصنعة ومتطورة خصيصامواد عالية الأداءمع أحدث تقنيات التصنيع لكل من الأسطوانات المدورة والمطاطيةمحامل البرونزية العادية مناسبة بشكل مثالي لمتطلبات الآلات البناء والزراعية والصناعة الهيدروليكية الحالية والمستقبلية.
يتم صنع محمل البرونز من البرونز مع ثقوب زيت موزعة عليه بالتساوي. عند تجميعه ، يجب تسميق المحمل بالدهون قبل تجميع كلا طرفي المحمل بالختم.FB092 لديها مزايا تخزين النفط الغني، سهلة التجميع أو سهلة المعالجة ، إلخ. يمكن أن تحل محل البوشينج المصنوعة من مواد النحاس الكاملة ، بالإضافة إلى ذلك ، فإنه يناسب ظروف الحمل المتوسط والسرعة المنخفضة بما في ذلك آلة النقل.آلة رفع، آلة التوجيه، الخ.
|
المواد الأساسية |
CuSn8P0.3 أو CuSn6.5P0.1 |
||
|
صلابة |
HB90~120 |
حد الحرارة |
-100°C~200°C |
|
قدرة الحمل |
60N/mm2 |
حدود السرعة |
2.5m/s |
|
الأبعاد الاسمية d1 |
|
تحمل التثبيت |
|
|---|---|---|---|
|
أكبر من |
حتى |
السكن H7 |
محامل داخل-Ø بعد تركيبها في الغطاء H7 (الوسط) |
|
10 |
18 |
0 / +0،018 |
0 / +0،043 |
|
18 |
30 |
0 / +0،021 |
0 / +0،052 |
|
30 |
50 |
0 / +0،025 |
0 / +0،062 |
|
50 |
80 |
0 / +0،030 |
0 / +0،074 |
|
80 |
120 |
0 / +0،035 |
0 / +0،087 |
|
120 |
180 |
0 / +0،040 |
0 / +0،100 |
|
180 |
250 |
0 / +0،046 |
0 / +0،115 |
|
250 |
305 |
0 / +0،052 |
0 / +0،130 |
|
s* |
f1 |
f2 |
|
1 |
0،6 ± 04 |
أقصى 0,4** |
|
1,5 |
0،6 ± 04 |
0,4 ± 0,3** |
|
2 |
1،2 ± 04 |
0،4 ± 03 |
|
2,5 |
1،8 ± 06 |
0،6 ± 04 |
* s = b2 = (d2 ?? d1) / 2
** الزوايا المستديرة اختياري
البوشينغز مع حفر التشحيم هي العناصر المنزلية التي أثبتت نفسها لسنوات عديدة.يتم توزيع انخفاضات التشحيم المدمجة بالفعل في الأحزمة بشكل متساوٍ على جميع أسطح السيريتم ملئها بالشحوم قبل تجميع العمود وضمان فيلم شحوم متساو على جميع المحامل.
ميزة الشجيرات مع حفر التشحيم هو أنيمكن اختصارها إلى أي عرض مطلوب دون التسبب في أي عيب في حفر التشحيم.
على عكس تصاميم البوشينغ البرونزية العادية المعروفة ، حيث يجب تثبيت البوشينغ والختم بشكل منفصل ، فمن الممكن أيضًا الحصول على البوشينغ والختم كجزء كامل.
ليس فقط البوشينج والعمود مهمين في النظام التريبولوجي ؛ التشحيم والبيئة (على سبيل المثال ، الهواء والغاز والماء المالح والغبار ، إلخ) مهمان بنفس القدر.البيئة لا يمكن التحكم بهاعلى عكس التشحيم
التشحيم لا يحسن فقط خصائص الانزلاق؛ يتم أيضا تحقيق مزايا أخرى:
يسبب الاحتكاك تفاعل جسدين تحت الحمل والحركة. للحد من الاحتكاك والارتداء ، يؤدي المزلق وظيفة مهمة للغاية:فإنه يفصل الأسطح المعدنية من البوشينغ والعمود.
1" يضغطون على " البوشينج البرونزية
يتم الضغط على البوشينغ مع أغطية مثبتة. يوصى بوضع قوس الكتف مع دوران حر لشفحة الختم بين عمود التوجيه والكتف لضمان التثبيت الخالي من الأخطاء.الدوار الحر ضروري بحيث لا تتلف الختم أثناء الضغطيجب أن يكون للفردة الكتف حافة الرصاص من 3 ملم × 15 درجة على الأقل.
ومع ذلك، يمكن أيضا أن يتم الضغط في البوشينغ مع لوحة. هنا،يتم الضغط على الختم بمرونة نحو منتصف البوشينج ويعود إلى موقعه الأصلي بعد عملية تركيب الصحافة.
2. تثبيت العمود
عند تركيب العمود ، يجب أن يؤخذ في الاعتبار أن القطر الداخلي لشفحة الختم لديه قطر أصغر من العمود.للسماح بإدخال سهل يجب أن يكون للعمود شفرة من 3 ملم على الأقل × 15 درجةيتم تبسيط التثبيت أكثر إذا تم زيت العمود قليلا قبل إدخاله.
3يزلقون الأغشية البرونزية
بدون ختم ، لا يضمن ملء الكامل للجدران البرونزية من خلال حلمة الدهون. في المنطقة غير المجهدة ، يتسرب الدهون بسرعة ، في حين أن المنطقة المجهدة لا تزال غير ممتلئة.التختم يسبب ضغط الوقود لتكون بنيت في البوشينغ البرونزية أثناء التشحيم، حيث لا يخرج الدهون من خلال الختم إلا بعد ملء الغطاء بالكامل. إذا لم يكن من الممكن تزيين الغطاء عن طريق حلمة الدهون ،تأكد من أن البوشينغ مدللة جيدا قبل تركيب العمود.
| الوضع: | الحافلات البرونزيةالمرحلة المسموح بها |
| حالة التشحيم: الدهون | >0,1 ملم |
| حالة التشحيم: زيت | صغيرة |
| الحمل: كبير | صغيرة |
| الحمل: صغير | كبير |
| الحركة: بطيئة | صغيرة |
| الحركة: التذبذب | صغيرة |
| الحركة: سريعة | كبير |
تعتمد اللعب المطلوب من البوشينج البرونزي المركزي على التشحيم المقدم والحمل وسرعة الانزلاق.
الجدول يهدف لمساعدتك في اختيار المسافة المطلوبة. المنحنى مصمم للهندسة الميكانيكية العامة.يمكن بسهولة تجاوز المنحنى الصعودي.
يجب تعيين تسامح العمود وفقًا للحد الأدنى المطلوب من اللعب. يجب أن تكون فئة التسامح IT6 لمتطلبات عالية و IT7 أو IT8 في الحالات العادية.
إذا تم استخدام البوشينغ القياسية مع تسامح قطر الداخل H9 ، فمن المستحسن أن تتسامح مع العمود مع e أو f. بالنسبة للعمود مع تسامح h ،شريطة أن يكون الحمل البرونزية المقابس ليست عالية جدا يمكن تمديد فتحة المنزل من H7 إلى F7يتم ربط البوشينج بالبيت المعني ويكون ثقب البوشينج أكبر قليلاً. وهذا يعني أنه يمكن تجنب الفراغات من البوشينج البرونزية الصغيرة جدًا.
تفاصيل التعبئة:
1التعبئة الداخلية
المنتجات الصغيرة: 100 قطعة إلى 200 قطعة لكل كيس بلاستيكي مغلق
بالنسبة للمنتجات الكبيرة: 2pcs-10pcs لكل لفة فيلم بلاستيكي (يعتمد على حجم المنتج)
2التعبئة الخارجية وتعبئة الشحن
الكرتون (يعتمد على حجم المنتج)
صندوق خشبي أو علبة، احتفظ بأمان للنقل.
