| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | البطانات عديمة الزيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | سدادة محامل الجرافيت ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حامل المجلة المعدنية ، محمل |

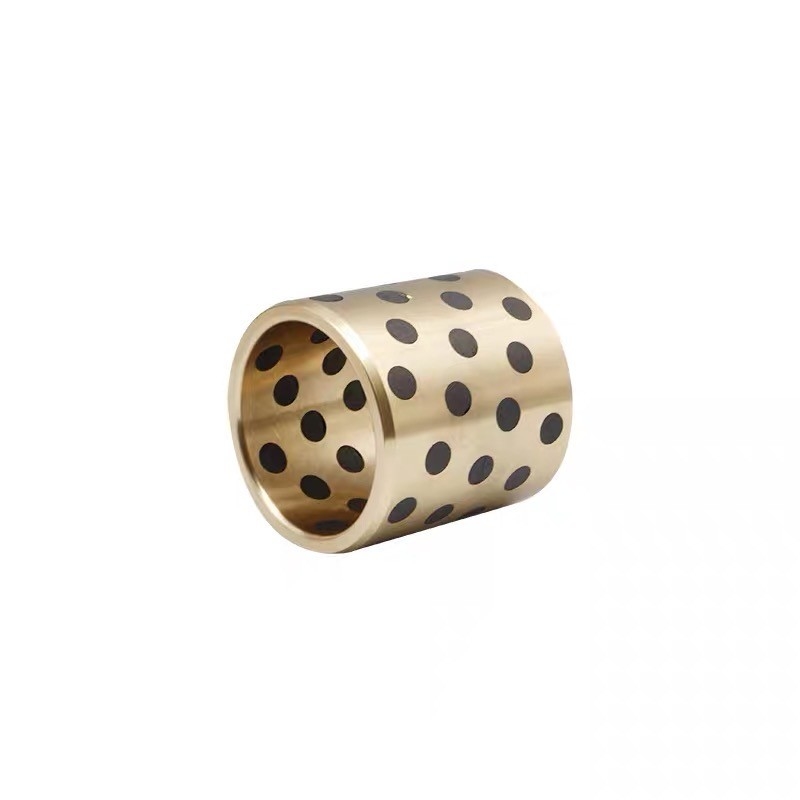

شجيرة برونزية بدون زيت SAE 660 - شجيرات برونزية جرافيت سريعة ومكتملة ومُشكَّلة آليًا لقضيب الربط، وشجيرات لوصلة التبديل، ولوحة بدون زيت أيضًا للوحة المنقولة وطاولة الحقن
توفر الشجيرة البرونزية SAE 660 Oilless Bush، وهي مكون سريع ومكتمل ومجهز آليًا، أداءً استثنائيًا ومتانة في مجموعة واسعة من التطبيقات الصناعية.مصنوعة من البرونز SAE 660، تتميز هذه الشجيرة بخصائص ميكانيكية فائقة، بما في ذلك القوة العالية، ومقاومة التآكل، ومقاومة التآكل.
يلغي التصميم الخالي من الزيت الحاجة إلى التشحيم المنتظم، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف عن العمل.هذه الميزة تجعل SAE 660 Bronze Oilless Bush خيارًا مثاليًا للعمليات الصناعية سريعة الخطى حيث تكون الموثوقية والكفاءة ذات أهمية قصوى.
تعمل ميزة التثبيت السريع للجلبة على تبسيط عملية التكامل، مما يتيح التكامل السلس مع الآلات الموجودة.يضمن السطح النهائي المصنوع آليًا ملاءمة سلسة ودقيقة، مما يزيد من الأداء ويطيل عمر الشجيرة.
أثناء قيامك بترقية المعدات الموجودة أو تركيب آلات جديدة، تعد بوش SAE 660 Bronze Oilless خيارًا ممتازًا لتحسين الكفاءة التشغيلية وتقليل متطلبات الصيانة.اتصل بنا اليوم لمعرفة المزيد عن هذا المنتج المبتكر وكيف يمكنه تعزيز عملياتك الصناعية.
بيع محامل الأكمام (العادية) من البرونز المصبوب C93200 عبر الإنترنت
مواد سبائك
| نموذج | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| درجة العلامات التجارية الصينية GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | الصلب + ZCuSn6Zn6Pb3 | HT250 | جي سي آر 15 |
| دولي ISO1338 |
جي سيوزن25 AI6Fe3Mn3 |
GcuSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | الصلب + CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
| ألمانيا الدين |
جي-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | الصلب + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| اليابانية جيس |
HBsC4 | قبل الميلاد6 | ايبك3 | قبل الميلاد3 | قبل الميلاد6 | FC250 | SUJ2 |
| الولايات المتحدة أستم/أونس |
C86300 | C83600 | C95500 | C90800 | C83600 | فئة 40 | 52100 |
| المعيار البريطاني | HTB2 | إل جي2 | AB1 | بي بي 4 | إل جي2 | - | - |
التركيب الكيميائي لسبائك المواد
| العناصر الكيميائية | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| النحاس (٪) | استراحة | استراحة | استراحة | - | - | ||
| القصدير (٪) | - | 6 | - | 10 | 6 | - | - |
| الزنك (٪) | 25 | 6 | - | - | 6 | - | - |
| ني (٪) | - | - | - | - | - | - | - |
| الذكاء الاصطناعي (٪) | 6 | - | 10 | - | - | - | - |
| الحديد (٪) | 3 | - | 3 | - | - | استراحة | استراحة |
| من (٪) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| سجل تجاري ( ٪ ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ج (٪) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| سي (٪) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| الرصاص (٪) | - | 3 | - | - | 3 | - | - |
المعايير الفنية
| أداء | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| الحد الأقصى للحمل P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| السرعة القصوى V (م/ث) | زيت جاف 0.45 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| الكثافة ρ(جم/سمsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| قوة الشد (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| استطالة (٪) | > 10 | > 4 | > 10 | - | - | ||
| صلابة (هب) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان> 55 | ||
| الحد الأقصى لدرجة الحرارة (°C) | 300 | 350 | 300 | 400 | 350 | ||
| معامل الاحتكاك.( μ ) | تزييت الزيت: 0.03 | الاحتكاك (الجاف): 0.16 | |||||
إن جلبة الأكمام البرونزية المسدودة بالجرافيت القياسية هي فتح تجاويف ذات حجم مناسب وترتيب منظم على سطح الاحتكاك المعدني لمصفوفة المحمل، ثم تضمين مادة تشحيم صلبة مصبوبة ذات خصائص تشحيم ذاتي فريدة في التجاويف (منطقة التشحيم الصلبة بشكل عام 25% من مساحة الاحتكاك-35%) ومصنوعة من محامل ذاتية التشحيم.
يجب تحديد الهيكل الأساسي للجلبة البرونزية القياسية المسدودة بالجرافيت وفقًا لظروف عمل المحمل نفسه.المواد الأكثر استخدامًا هي النحاس عالي القوة والبرونز والقصدير والمسبوكات وما إلى ذلك.هناك نوعان رئيسيان من مواد التشحيم الصلبة المدمجة، أحدهما هو الرصاص الأسود الطبيعي، والجرافيت الاصطناعي، وتركيب MoS2، والآخر يتم تصنيعه باستخدام كمصفوفة.وفقًا لظروف التشغيل الخاصة بالمحمل، فإن الجمع بين الركائز المعدنية المختلفة ومواد التشحيم الصلبة المدمجة يمكن أن يضمن أن المنتج يمكن أن يلبي الاحتياجات الخاصة لمختلف درجات الحرارة والحمل والحركة وظروف تشغيل الوسائط، مع ضمان التشغيل المستقر والموثوق.
| زيوت التشحيم الصلبة | ||
| المزلق | سمات | تطبيق نموذجي |
| SL1 الجرافيت + إضافة | مقاومة ممتازة ضد الهجمات الكيميائية والاحتكاك المنخفض. حد درجة الحرارة 400 درجة مئوية | جناح للآلات العامة وتحت الغلاف الجوي |
| SL4 + إضافات | الأقل في الاحتكاك وخير تزييت الماء، درجة الحرارة.الحد 300 درجة مئوية | السفينة، التوربينات الهيدروليكية، توربينات الغاز الخ |
إن البطانة الخالية من الزيت، المدمجة في مواد التشحيم الصلبة بدون زيت، هي نوع جديد من سبائك النحاس الصلبة، والتي يتم دمجها بشكل متجانس مع مادة تشحيم صلبة في جسمها.
إنه يكسر حد المحمل العام الذي يعتمد تزييته على طبقة الزيت.
لذلك فهو مناسب لدرجات الحرارة المرتفعة، أو الاستخدام الكثيف، أو الحماية من التآكل، أو عندما يصعب استيراد النفط.
يتضاعف أداءه من حيث الصلابة واحتكاك التآكل.
الآن يتم تطبيقه على نطاق واسع في آلات الصب المتعاقبة، وبكرات الصلب في علم المعادن، والآلات المعدنية، والسفن، والتوربينات البخارية، والتوربينات الهيدروليكية، وآلات صب حقن البلاستيك.

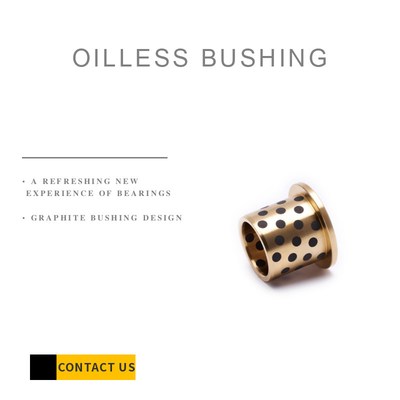

جلبة محمل شفة بدون زيت، مادة JDB مصنوعة منمعدن قوي من البرونز المصبوب مع مواد تشحيم صلبة خاصة مدمجة.المعدن الأساسي ذو الحمولة العالية ومواد التشحيم الصلبة توفر التشحيم الذاتي.عروض جلبة تحمل شفة Oillessاداء ممتازبدون تزييت مسبق في ظل ظروف درجات الحرارة العالية/المنخفضة للغاية مع السرعة المنخفضة.توفر هذه المادة أصيانة مجانيةحل تحمل، وخاصة بالنسبة للحمل العالي، متقطعة من الحركة المتأرجحة.
يمكن تطبيق جلبة محمل الأكمام ذات الحافة الخالية من الزيت في البيئات الجافة أو ذات درجة الحرارة العالية أو الضغط العالي أو التآكل أو الماء أو غيرها من البيئات الكيميائية عندما لا يمكن إدخال الزيت.
يتم استخدام جلبة تحمل الأكمام بدون زيت على نطاق واسع في خط إنتاج السيارات، وهندسة المياه، وبوابة السد، والصناعات البلاستيكية، وآلات الصب المتعاقبة، وبكرات الصلب في صناعة المعادن، والآلات المعدنية، ومولدات توربو السفن، والتوربينات الهيدروليكية وآلات صب الحقن.
جلبة بدون زيت- اختر، تكوين، النظام.تقوم شركة Viiplus بالتسليم في الموعد المحدد وتقدم أسعارًا عادلة.
تُعد البطانات الخالية من الزيت لدينا الحل الأمثل للمشاريع التي لا يمكن توفير التشحيم فيها بسهولة أو حيث قد تتفحم مواد التشحيم التقليدية.
اتصل بنا - مورد البطانة بدون زيت
للاستفسار أو طلب كتالوج محامل البطانات الخالية من الزيت، اتصل اليوم!
(البرونز مع الجرافيت المضمن)
إن البطانة الخالية من الزيت، أو المحمل المنزلق والمحمل المنزلق الأكثر شيوعًا، هي أبسط نوع من المحامل، وتتكون من سطح محمل فقط ولا تحتوي على عناصر متدحرجة.
جلبة بدون زيتيمكن أن تشير إلى المحامل الكروية أو مجرد "حلقات" لا تتطلب تزييتًا دوريًا - لأن مادة التشحيم مثل مسحوق الجرافيت مدمجة في المادة التي يتكون منها المحمل.تُعرف هذه أيضًا باسم الشجيرات البرونزية الجرافيتية المدمجة وتحتوي على 20-25٪ من الجرافيت على الجدران / السطح والتي توفر التشحيم في جميع الأوقات مما يقلل أيضًا من معامل الاحتكاك.
هذه البطانات الخالية من الزيوت مناسبة للبيئات الجافة حيث يشكل التلوث خطرًا، والتطبيقات الرطبة حيث توجد رطوبة عالية والتطبيقات التي يكون فيها المحمل في مكان لا يمكن الوصول إليه.
نحن الشركة الرائدة في مجال تصنيع وتوريد البطانة Oilless ومنتجاتنا مصنوعة من نوعية جيدة.
إن جلبة البرونز الخالية من الزيت هي نوع جديد مصنوع من سبيكة نحاس قوية ويتم دمجها بشكل موحد في غلاف مادة التشحيم الصلبة.
الشجيرات الخالية من الزيت مناسبة لدرجات الحرارة المرتفعة والأحمال الثقيلة والتآكل أو الأماكن التي يصعب إدخال الزيت فيها.
حدد رقم الجزء حسب المعرف المطلوب والقطر الخارجي والطول.(على سبيل المثال) المعرف 50 مم، OD 62 مم، والطول 50 مم.
- البطانات البرونزية الخالية من الزيت - سبائك النحاس المستقيمة، القياسية
المواد: سبائك النحاس عالية الشد
مواد التشحيم الصلبة جزءا لا يتجزأ
● جلبة بدون زيت قابلة للخدمة دون الحاجة إلى التشحيم.
● تُظهر البطانة الخالية من الزيت أداءً عاليًا في ظل العمليات ذات التحميل العالي والسرعة المنخفضة.
● تُظهر البطانة الخالية من الزيت مقاومة فائقة للتآكل في التطبيقات التي نادرًا ما يتم فيها إنتاج طبقة زيتية مثل الحركات الترددية، والتذبذب، والبدء المتكرر، والتوقف، وما إلى ذلك.
● تتميز البطانة الخالية من الزيت بمقاومة كيميائية فائقة ومقاومة للتآكل.
●تتوفر منتجات البطانات القياسية الخالية من الزيت بأحجام مختلفة.
| كثافة | 8.2 جرام/سم33 | |
| قوة الشد | >=755 نيوتن/مم2 | |
| مثابرة مضادة للاتفاق | >=400~500KJ/م3 | |
| صلابة | >=200HB | |
| أقصى ضغط للحمل | 100 نيوتن/مم2 | |
| الحد الأقصى للسرعة | 0.5 م/ث | |
| حد القيمة الكهروضوئية | 1.65 نيوتن/مم2.آنسة | |
| معامل الاحتكاك | تشحيم الزيت | 0.03 |
| الاحتكاك الجاف | 0.16 | |
| درجة حرارة العمل | -40~+300 درجة مئوية |
يرجى التحقق من النوع/الأبعاد/المواصفات في البطانات الخالية من الزيت - منتجات البطانات البرونزية الجرافيتية - سلسلة قياسية من سبائك النحاس المستقيمة.
| نوع البطانة بدون زيت | مستقيم | نوع المعدن | سبائك النحاس عالية الشد |

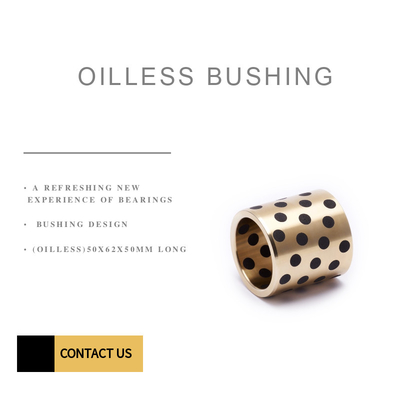

| ضياء داخلي.يفعل) | 50 | ضياء الخارجي.يفعل) | 62 |
| الطول الإجمالي L (مم) | 50 | الأعلى.نطاق القيمة الكهروضوئية المسموح به (N/mm2•آنسة) | 1.1 ~ 2.0 |
| الأعلى.القيمة الكهروضوئية المسموح بها (N/mm2•آنسة) | 1.16 | الحد الأقصى للحمل المسموح به (N/mm2) | 20.3 |
| السرعة القصوى المسموح بها (م/ث) | 0.35 | فتحة التركيب مناسبة | ح7 |
| نطاق درجة حرارة التشغيل (درجة مئوية) | -40~150 | نطاق درجة حرارة التشغيل (غير مشحم) الحد الأدنى | -40 |
| نطاق درجة حرارة التشغيل (غير مشحم) ماكس | 150 | نطاق درجة حرارة التشغيل (العادي) الحد الأدنى | -40 |
| نطاق درجة حرارة التشغيل (العادي) ماكس | 200 | - | - |
| حالة التشحيم | جاف | التشحيم الدوري |
| نطاق درجة حرارة الخدمةدرجه مئوية | -40～＋300 | -40～＋150 |
| الحد الأقصى المسموح بهالضغط PN / مم ｛ 2 كجم / سم 2 ｝ | 29(150)｛296(1,530)｝ | |
| الحد الأقصى المسموح بهالسرعة V م/｛سم/دقيقة｝ | 0.50｛30｝ | 1.00｛60｝ |
| الحد الأقصى المسموح بهالقيمة الكهروضوئية N/mm2・m/｛skgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*القيم الموجودة بين قوسين هي ضغوط التحمل الثابتة، وهي ضغوط التحمل في التطبيقات بدون حركة أو صغيرة جدًا
الحركة (≦0.0017 م/ث [0.1 م/دقيقة]).
|
بطاقة تعريف |
التطوير التنظيمي |
طول |
|
الصف 7 إلى 8 |
الصف 6 إلى 7 |
الصف 8 إلى 9 |
الطبقات هنا في معيار JIS.يُظهر هذا المنتج أداءً مرضيًا عند خشونة سطح الشريحة التي تتراوح من Rz6.3 إلى 12.5μm.
●ينطبق على الدوران والتذبذب والحركة الترددية.
● لا تستخدم هذا تحت الماء.
● يمكن استخدام جلبة معرف مقاس 63 مم كمرتكز متوسط
جلبة للأسطوانات الهيدروليكية.
| نموذج | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
| درجة العلامات التجارية الصينية GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | الصلب + ZCuSn6Zn6Pb3 | HT250 | جي سي آر 15 |
| دولي ISO1338 |
جي سيوزن25 AI6Fe3Mn3 |
GcuSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | الصلب + CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
| ألمانيا الدين |
جي-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | الصلب + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| اليابانية جيس |
HBsC4 | قبل الميلاد6 | ايبك3 | قبل الميلاد3 | قبل الميلاد6 | FC250 | SUJ2 |
| الولايات المتحدة أستم/أونس |
C86300 | C83600 | C95500 | C90800 | C83600 | فئة 40 | 52100 |
| المعيار البريطاني | HTB2 | إل جي2 | AB1 | بي بي 4 | إل جي2 | - | - |
| العناصر الكيميائية | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
| النحاس (٪) | استراحة | استراحة | استراحة | - | - | ||
| القصدير (٪) | - | 6 | - | 10 | 6 | - | - |
| الزنك (٪) | 25 | 6 | - | - | 6 | - | - |
| ني (٪) | - | - | - | - | - | - | - |
| الذكاء الاصطناعي (٪) | 6 | - | 10 | - | - | - | - |
| الحديد (٪) | 3 | - | 3 | - | - | استراحة | استراحة |
| من (٪) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| سجل تجاري ( ٪ ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ج (٪) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| سي (٪) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| الرصاص (٪) | - | 3 | - | - | 3 | - | - |
| أداء | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 |
| الحد الأقصى للحمل P (N/mm²) | 100 | 60 | 70 | 60 | 250 |
| السرعة القصوى V (م/ث) | زيت جاف 0.45 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| الكثافة ρ(جم/سمsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| قوة الشد (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| استطالة (٪) | > 10 | > 4 | > 10 | - | - |
| صلابة (هب) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان> 55 |
| الحد الأقصى لدرجة الحرارة (°C) | 300 | 350 | 300 | 400 | 350 |
| معامل الاحتكاك.( μ ) | تزييت الزيت: 0.03 | الاحتكاك (الجاف): 0.16 | |||
| بطاقة تعريف | التطوير التنظيمي |
طول L التسامح－0.1 －0.3 |
|||||||||
| φد | تسامح | φد | تسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
*تسامح المعرف بعد تركيب الضغط هو للإشارة فقط.
| بطاقة تعريف | التطوير التنظيمي |
طول L التسامح－0.1 －0.3 |
|||||||||
| φد | تسامح | φد | تسامح | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
*تفاوتات الأبعاد هي القيم المقاسة عند +25 درجة مئوية.
جلبة مترية بدون زيت وجلبة برونزية الإمبراطورية بدون زيت مصنوعة حسب الطلب: أشكال جلبة قياسية بأبعاد خاصة، ونصف جلبة، وأشكال خاصة يتم الحصول عليها عن طريق الختم أو الرسم العميق، وتصميمات جلبة مخصصة
المنتج يستخدم على نطاق واسع في آلة الصب المستمر المتداول، آلات التعدين، آلات الشحن، التوربينات، آلات الحقن، قالب السيارات
وما إلى ذلك وهلم جرا.
1. استخدام شجيرة بدون زيت للحمل العالي والسرعة المنخفضة والتشحيم الذاتي.مثل بوابة السد وشجيرات بوابة المياه وشجيرات التوربينات الهيدروليكية وما إلى ذلك.
2. استخدام جلبة بدون زيت لدرجة الحرارة العالية.مثل آلات مصانع الحديد والصلب وغيرها.
3. استخدام جلبة برونزية من الجرافيت بدون زيت لإنتاج السيارات، مثل خطوط التجميع وخطوط الضغط وخطوط النقل وما إلى ذلك.
4. استخدام جلبة البرونز بدون زيت للآلات الثقيلة مثل مصانع درفلة الفولاذ، وآلات الحقن، وقوالب الضغط وما إلى ذلك.
5. تستخدم الشجيرات الخالية من الزيت أيضًا في الآلات الكيميائية وآلات تجهيز الأغذية ومصانع الورق وآلات النسيج وما إلى ذلك.
● شجيرات بدون زيت لتبديل الارتباط
1. توجيه الشجيرات
2. شجيرات دليل القاذف
3. دليل السكك الحديدية
4. كتلة الدليل
5. اللوحة السفلى
6. توجيه الشجيرات
7. شجيرات القوالب
1. ارتداء لوحة
2. لوحة السكتة الدماغية
3. اللوحة العلوية للكاميرا
4. كتلة جانبية للكاميرا
5. لوحة جانبية للكاميرا
6.Cam لوحة العودة الإيجابية
7. دليل آخر الشجيرات
8. لوحة السكتة الدماغية كام
جلبة Viiplus Oilless البرونزية المستخدمة في العديد من التطبيقات
مهما كانت مادة ومواصفات الجلبة البرونزية الخالية من الزيت، ومهما كان الشكل أو الحجم القياسي للجلبة الخالية من الزيت، فيمكننا صنعها إذا كان ذلك ممكنًا ماديًا.
Viiplus هو أحد موردي البطانات الخالية من الزيت الأكثر خبرة، إذا كنت ترغب في تنزيل كتالوج الشجيرات الخالية من الزيت، فاتصل بنا الآن!
فيديو
