| الاسم التجاري: | viiplus bimetal bushing |
| رقم الطراز: | SAE 1010 جلبة ثنائية المعدن |
| الـ MOQ: | حسب حجم المنتج |
| السعر: | According to the size of the product |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
محامل ذاتية التشحيم مشقوقة ثنائية المعدن SAE 1010 هي نوع من المحامل المتخصصة المصممة للتطبيقات التي تتطلب قدرة تحمل عالية للأحمال، والمتانة، وخصائص التشحيم الذاتي. تتكون هذه المحامل من طبقتين معدنيتين مختلفتين، وعادةً ما تكون سبيكة محمل أكثر نعومة مرتبطة بظهر فولاذي أكثر صلابة. يوفر الجمع بين هذه المواد أداءً مثاليًا في البيئات الصعبة.
المادة SAE 1010، التي غالبًا ما تستخدم في طبقة سبيكة المحمل، هي درجة من الفولاذ الكربوني ذات قابلية تشغيل ولحام جيدة. يتم اختيارها لقوتها وليونتها، مما يساهم في الأداء العام للمحمل.
الميزة الرئيسية للمحامل ذاتية التشحيم المشقوقة ثنائية المعدن هي إدراج فتحات أو مسام مملوءة بالزيت داخل طبقة سبيكة المحمل. تسمح هذه الفتحات بتخزين وإطلاق مواد التشحيم تدريجيًا، مما يضمن التشحيم المستمر بين المحمل والسطح المقترن. تقلل قدرة التشحيم الذاتي هذه بشكل كبير من الاحتكاك والتآكل، مما يطيل عمر خدمة المحمل.
بالإضافة إلى خصائص التشحيم الذاتي، توفر المحامل ثنائية المعدن العديد من المزايا الأخرى. يوفر الظهر الفولاذي الأكثر صلابة دعمًا ممتازًا ومقاومة للتشوه، بينما تضمن طبقة سبيكة المحمل الأكثر نعومة تشغيلًا سلسًا وقابلية جيدة للتوافق مع السطح المقترن. ينتج عن الجمع بين هذه المواد محملًا يمكنه التعامل مع الأحمال العالية وقوى التأثير مع الحفاظ على احتكاك وتآكل منخفضين.
بشكل عام، تعد محامل ذاتية التشحيم مشقوقة ثنائية المعدن SAE 1010 خيارًا ممتازًا للتطبيقات التي تتطلب أداءً عاليًا ومتانة في البيئات الصعبة. تصميمها الفريد وتركيبة المواد يجعلها مثالية للاستخدام في مجموعة واسعة من الصناعات، بما في ذلك السيارات والبناء والآلات الثقيلة.
ولكنها قادرة على تحمل أحمال أعلى وتقدم حلاً اقتصاديًا للعديد من مشاكل المحامل. تطبيق البطانات ثنائية المعدن لـ التوربينات المائية، وآلات التشكيل بالحقن، وآلات التعبئة، وآلات الطباعة، ومعدات البناء، وصمامات الإغلاق، وقوالب الإطارات وغيرها الكثير.
1. طبقة سطحية منخفضة الاحتكاك
2. طبقة المحمل (برونز)
3. مادة تشحيم صلبة (جرافيت)
4. ظهر فولاذي
هذه هي مادة محمل ثنائية المعدنالتي تتكون فيها سبيكة البرونز من هيكل من طبقتين مع ظهر فولاذي. يمكن استخدام هذا الهيكل، الذي تكون قوته الميكانيكية عالية، في ظل ظروف التشحيم والتشغيل عالي السرعة / عالي التحميل. يمكن صنعه من مجموعة متنوعة من المواد المختلفة، اعتمادًا على التطبيق وظروف الاستخدام والتشحيم.
طبقة SAE797 المتلبدة + ظهر فولاذي + طلاء نحاسي / طلاء قصدير (CuPb10Sn10)
طبقة SAE799 المتلبدة + ظهر فولاذي + طلاء نحاسي / طلاء قصدير (CuPb24Sn4)
طبقة SAE48 المتلبدة + ظهر فولاذي + طلاء نحاسي / طلاء قصدير (CuPb30)
طبقة SAE783 المتلبدة + ظهر فولاذي + طلاء نحاسي / طلاء قصدير (AlSn20Cu)

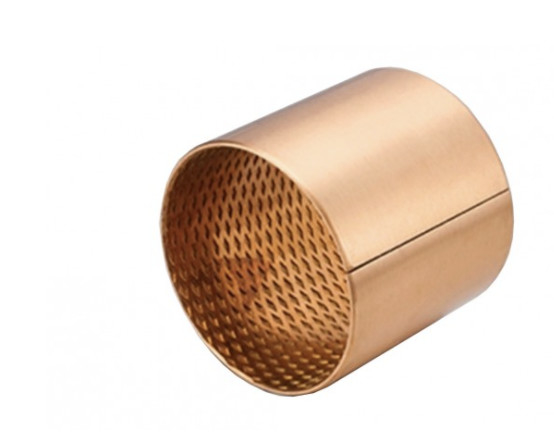

| محمل انزلاقي مركب ملفوف، فولاذ / برونز مطلي بالنحاس أو القصدير، DIN 1494 / ISO 3547، خالي من الصيانة، مع جيوب تشحيم | |||
| التفاصيل الفنية | |||
| سعة التحميل المحددة الثابتة | ≤ 250 [N/mm2] | إجهاد درجة الحرارة | - 40 [°C] إلى + 250 [°C] |
| سعة التحميل المحددة الديناميكية | ≤ 140 [N/mm2] | ||
| سرعة الانزلاق | ≤ 2.5 [m/s] | الحد الأقصى لقيمة PV | 2.8 [N/mm² x m/s] |
| قيمة الاحتكاك | 0.04 [µ] إلى 0.12 [µ] | النسبة المئوية لمنطقة التلامس | > 75 [%] |
| المواد | |||
| مادة الدعم | فولاذ مطلي بالنحاس أو القصدير | طبقة الانزلاق | CuPb10Sn10 |
| تفاصيل التسامح | |||
| الإسكان Ø | H7 | تسامح العمود | f7 إلى h8 |
| البطانة الداخلية-Ø بعد التركيب | H9 | ||
| مادة العمود | |||
| فولاذ، مقسى أو غير مقسى | |||
| خشونة السطح ≤ Ra 0.8 | |||
| الخصائص | |||
| لسعة التحميل العالية والحركة المتذبذبة، وكذلك للتشغيل الخشن وتحميل درجة الحرارة. تشحيم طويل الأمد بسبب تخزين مواد التشحيم. | |||
| نطاق التطبيق | |||
| بكرات المسار، آلات البناء، بناء الرافعات، الآلات الزراعية (تحميل التأثير) | |||
| الصيانة | |||
| إنها مادة بطانة منخفضة الصيانة. من الضروري التشحيم الأولي أثناء التثبيت، وبعد ذلك يكون التشحيم الدوري بالزيت أو الشحوم إلزاميًا. | |||
| نصيحة التركيب | |||
| الإسكان | تثبيت شطبة دقيقة. 1.5 مم × 15-45° | ||
| العمود | تثبيت شطبة 5 مم × 15°، حواف مستديرة | ||
| يوصى باستخدام أداة تركيب القوة المناسبة. قد يكون تشحيم السطح الخارجي بالشحوم ضروريًا عند التركيب. | |||
| الغراء | يجب ألا يلامس اللاصق سطح الانزلاق! | ||
شكل مشبك البطانات ثنائية المعدن
شركة البطانات، SAE-799 المتلبدة CuPb24Sn4 مورد بطانة ثنائية المعدن. نعمل معًا لإنشاء حلول لتطبيقات BIMETAL الأكثر طلبًا. هل تحتاج إلى مساعدة في العثور على منتجات البطانات ثنائية المعدن المناسبة؟ يمكن لخبراء قطع المحامل العادية لدينا المساعدة. اتصل للحصول على مساعدة فورية. اطلب عرض أسعار للمادة فولاذ + CuPb10Sn10، فولاذ + CuPb24Sn4، فولاذ + CuPb24Sn، فولاذ + CuPb30، فولاذ + CuPb10Sn10 + جرافيت.

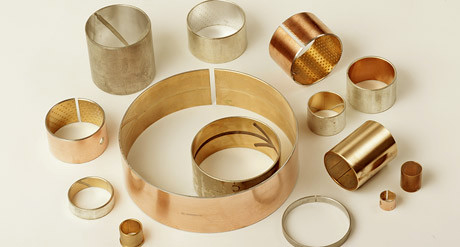

يمكن تصنيع هذه البطانة ثنائية المعدن بأنواع مختلفة أو حسب الطلب.
- ألواح الدفع أو المحامل
- بطانة ذات حواف
- بطانة وصلة ملحومة
- بطانة وصلة مقسمة
- بطانة قفل مشبك
- ميزات مصنعة متخصصة
