| الاسم التجاري: | viiplus graphite slide plate |
| رقم الطراز: | لوحة الشرائح الجرافيت |
| الـ MOQ: | حسب حجم ألواح الشرائح الخالية من الزيت |
| السعر: | According to the size of the Oil-Free Slide Plates |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | القدرة التوريدية الكافية |

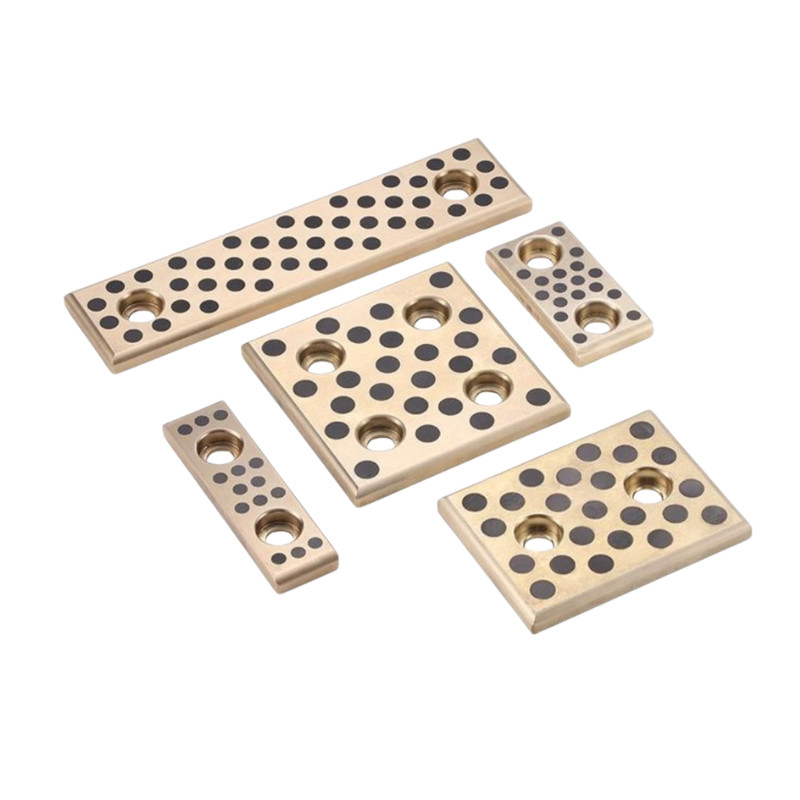

ألواح محملات الزيت غير المغطاة هي نوع فريد من مواد المحملات المصممة للتطبيقات التي يكون فيها استخدام المزلقات غير مرغوب فيه أو غير عملي.هذه الألواح المحملة مصنوعة من الجرافيت عالية الجودة، معدن طبيعي يمتلك مرونة استثنائية ومقاومة للاستعمال.
الميزة الرئيسية لألواح حمالة الزيت غير المغطاة من الجرافيت هي دمج سدادات أو إدراجات تخدم في الاحتفاظ بمادة الجرافيت وتوفير سلامة هيكلية.هذه المقابس عادة ما تكون مصنوعة من مادة متوافقة، مثل الفولاذ المقاوم للصدأ أو غيرها من السبائك المقاومة للتآكل ، وموضعة بدقة لتحسين أداء اللورينغ.
غياب الزيت أو مواد التشحيم الأخرى يعني أن هذه الألواح المحملة تعتمد فقط على التشحيم المتأصل لمادة الجرافيت لتسهيل حركة الانزلاق السلسة.انخفاض معامل الاحتكاك والمقاومة الممتازة للاستعمال يجعل من الجرافيت خيار مثالي لهذا الغرض، حتى تحت الأحمال العالية ودرجات الحرارة.
يتم استخدام لوحات تحمل الزيت غير المغطاة في مجموعة متنوعة من التطبيقات ، بما في ذلك الآلات الصناعية وأنظمة النقل ،ومعدات أخرى حيث لا يكون استخدام المزلقات ممكناً أو مرغوباً فيهصمودها وموثوقيتها وتشغيلها الخالي من الصيانة تجعلها حلا فعالا من حيث التكلفة للعديد من التطبيقات المتطلبة.
يتم إنتاج لوحات الزيت الخالية من الزيت عن طريق دمج مادة تزيين صلبة خاصة في الأماكن المناسبة.السبائك المشددة هي سبيكة خاصة مع توزيع متساو من المزلقات الصلبة والشحوم المزينة مليئة بالجسورالمادة الأساسية المعدنية تدعم الحمل في حين أن المزلق الصلب المدمج يوفر التشحيم ، مما يؤدي إلى متانة متفوقة خالية من الزيت ، حتى في ظل الظروف القاسية.
| لا. | DIN | المادة رقم | التعيين | معيار ASTM | نسبة | الكثافة (g/cm3) | 0.2٪ الإجهاد (MPa) | قوة الشد (MPa) | الجهد (%) | E-module (MPa) | صلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في مجال صناعة السيارات والفضاء والهندسة البحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا بسبب تنوعها وأدائها. |
| 2.1090.03 | كوسن7زينب | ب 271 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | كوسن7زينب | ب 505 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيدها بعد | Cu 84 - 87، Sn 11 - 13، Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم عادة في تصنيع المحامل والحافظات والمكونات التي تتطلب قدرة عالية على الحمل ومقاومة الارتداء ، وخاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | ب 505 | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | كوال10ني | B 584 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في الملاحة البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة عالية ومتانة. معروفة بالحمولات الشديدة والبيئات القاسية التآكل. |
| 2.0975.02 | كوال10ني | ب 30 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | كوال10ني | ب 271 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | كوال10ني | ب 505 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67، Al 3-7، Fe 1.5-4، Mn 2.5-5، Zn بقية | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية مصممة لحملات عالية ومقاومة للهجوم التآكل. |
| 2.0598.02 | CuZn25Al5 | ب 30 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | ب 271 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | كوسن12 | لم يتم توحيدها بعد | كيو 84 - 88، سن 11 - 13، بي بي 1، ني 2.0، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم عادة في تصنيع المحامل والدوائر والمكونات التي تتطلب مقاومة ارتداء عالية. معروفة بسهولة التصنيع الجيدة ومقاومة التآكل ، وخاصة في بيئات مياه البحر.جميع حقوق المحتوى المدرج محجوزة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز استمارة التسليم: .01 = صب الرمل، .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب متواصل | ||||||||||||
المواد: C86300 البرونزأوهلوحات المنزلقات غير الحرة(استخدم سابقاً سبيكة النحاس JIS، HBSC4). المزلق الصلب الخاص. يوصى بالتشحيم الأولي للاستخدام الأكثر كفاءة. لوحات الانزلاق الخالية من الزيت المصنوعة من سبيكة النحاس
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) جودة التركيب الكيميائي /٪ |
|||||||||
| كيو | (إس إن) | ال | في | م | نـي | Pb | نعم | (ب) | زين |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-80 | 0.01 | 1.5 | 2.0-40 |
| قوة الشد ((Mpa) | قوة العائد ((Mpa) | صلبة في % | صلابة (HB) |
| 241 | 138 | 10 | 65 |
يمكن تطبيق هذا النوع من ألواح المنزلقات الخالية من الزيت في بيئات جافة وذات درجة حرارة عالية وضغط مرتفع ومتآكلة ومياه أو بيئات كيميائية أخرى عندما لا يكون من الممكن إدخال الزيت.يستخدم على نطاق واسع في خط منتجات السيارات، هندسة المياه، بوابة السدود، صناعات البلاستيك، آلات الصب اللاحقة، أدوات الصلب في صناعة المعادن، آلات المعادن، السفن، مولدات التوربينات، التوربينات الهيدروليكية،وآليات صناعة القوالب بالحقن.

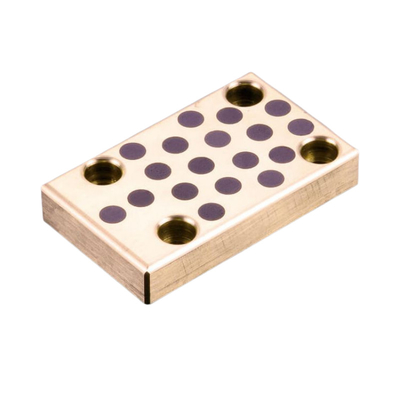

مادة VSB-50P Sliding Block مصنوعة من المعدن القوي القائم على البرونز المصبوب مع مواد التشحيم الصلبة الخاصة المدمجة. يتحمل المعدن الأساسي حمولة عالية وتوفر مواد التشحيم الصلبة التشحيم الذاتي.يُظهر اللورنج أداءً ممتازًا دون تزيين مسبق في ظروف درجة حرارة عالية جداً / منخفضة عند سرعات منخفضةتوفر هذه المادة حلًا محمولًا خاليًا من الصيانة ، خاصةً للحمل الكبير ، والحركة المتقطعة للتذبذب.
الرسم البياني لأحجام الصفائح المنزلية الخالية من الزيت |
||||||||||||||||||||||
| اسم المادة | العرض W | الطول L | الارتفاع H | 1 | l2 | 3 | l4 | M (ISO 4762) | النوع | CAD-تحميل | التحقيق | |||||||||||
| VSB 50-80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | أ | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | أ | |||||||||||||
| VSB 50-125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | أ | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | أ | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | أ | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | د | |||||||||||||
| VSB 50-300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | د | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | د | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | د | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | د | |||||||||||||
