| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | الكرة الاخدود العميق |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Wear Plate Parts Factory Price |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على التوريد: | البرونزية البطانات على الإنترنت • الشركات المصنعة محامل الانزلاق • الموردين الذاتي جلبة التشحيم الذا |

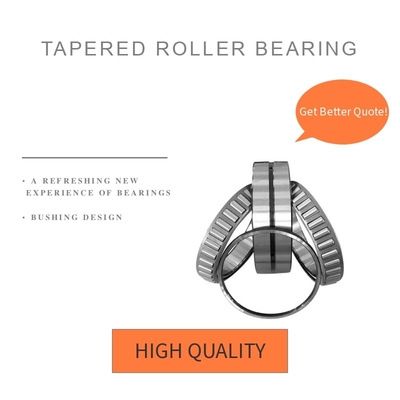

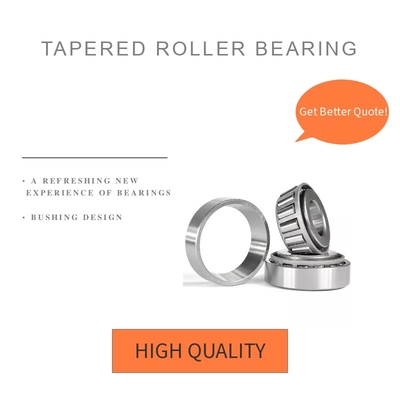

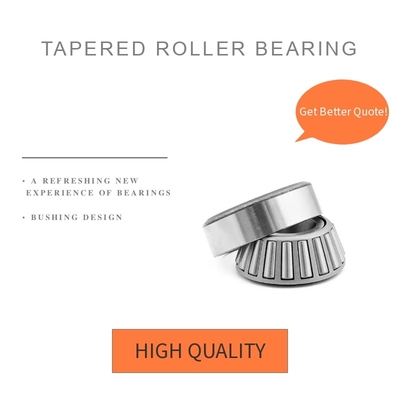

يتم تصميم حمالات الأسطوانات المسمارية 25580/25520 ، التي تنتمي إلى فئة الصف الواحد ، للتعامل مع الأحمال الشعاعية والحواف المحورية على حد سواء.والذي يسمح لهم بتوزيع الأحمال بالتساوي على العناصر المتداولة، مما يؤدي إلى تحسين قدرة الحمل وتقليل الاحتكاك.
يتم وضع الأدوات المتعرجة في هذه المحامل بين مخروط داخلي وكأس خارجي ، مما يخلق اتصالًا للتدحرج يقلل من الاحتكاك واللبس. يتم ربط المخروط الداخلي بالعمود,بينما يتم تثبيت الكأس الخارجية في المقصورة، مما يوفر نظام تحمل قوي ومستقر.
يتم استخدام حمالات الأسطوانات الشائكة 25580/25520 عادة في التطبيقات التي تتطلب قدرة عالية على الحمل ومواءمة دقيقة ، مثل ناقلات نقل السيارات ، صناديق التروس الصناعية ،ومعدات البناءفهي مناسبة أيضا للتطبيقات حيث هناك حاجة إلى موقع محوري وتعديل، مثل في محامل الفولاذ.
وبسبب قدراتها الفائقة على التعامل مع الحمولة ومتانتها ، يتم استخدام هذه المحامل على نطاق واسع في مختلف الصناعات والتطبيقات. ومع ذلك ،من المهم التأكد من أنها مثبتة بشكل صحيح، والحفاظ عليها، وتزيت لتحقيق أقصى قدر من أدائها وطول العمر.
حمالات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقات حلقاتhttps://www.bearingface.com
(1) أسطوانات 25580/25520
25580 مجموعة محامل
25580 أبعاد العوارض
محرك الإكتشاف
حمالات عجلات مشدودة، صف واحد
| د |
44.45ملم
|
|
|---|---|---|
| د |
82.931ملم
|
|
| T |
23.812ملم
|
|
| د1 |
≈62.2ملم
|
|
| ب |
25.4ملم
|
|
| ج |
19.05ملم
|
|
| ر1,2 |
دقيقة3.5ملم
|
|
| ر3,4 |
دقيقة0.8ملم
|
|
| أ |
16.993ملم
|
| دأ |
ماكس.53ملم
|
|
|---|---|---|
| دب |
دقيقة57ملم
|
|
| دأ |
دقيقة71ملم
|
|
| دأ |
ماكس.76.5ملم
|
|
| دب |
دقيقة76ملم
|
|
| جأ |
دقيقة5ملم
|
|
| جب |
دقيقة4.5ملم
|
|
| رأ |
ماكس.3.5ملم
|
|
| رب |
ماكس.0.8ملم
|
| القياس الأساسي للحمل الديناميكي | ج |
99.1kN
|
|---|---|---|
| القياس الأساسي للحمل الثابت | ج0 |
106kN
|
| الحد الأقصى لحمل التعب | (ب)u |
11.8kN
|
| سرعة مرجعية |
6700r/min
|
|
| الحد من السرعة |
8000r/min
|
|
| عامل الحساب | e |
0.33
|
| عامل الحساب | Y |
1.8
|
| عامل الحساب | Y0 |
1
|
(2) محامل L68149/L68111
(3) محامل L44649/L44610
محامل الدوار المتعرجة في سلسلة مترية و بوصة محامل جانبية. صف واحد و مزدوج. محامل الدفع والقيادة وسلسلة U. محامل حجم الرسم البياني أرقام الأجزاء.
محامل أسطوانات متجعد - أرقام أجزاء محامل الأسطوانات
ويعد حمالة الدوار الشواطئ من نوع حمالة الفصل.
الحلقات الداخلية والخارجية للحامل لديها مسارات مسطحة.
هذا النوع من المحامل يمكن تقسيمها إلىصف واحد، صف مزدوج، وأربعة صفوفمحامل عجلات مخروطة حسب عدد صفوف العجلات.
مع مجموعة واسعة من التصاميم للاختيار من بينهاVIIPLUSيمكن تخصيص حمالات الدوار المسمارية لتتناسب معالسرعة المحددة، الحمل، التلوث، درجة الحرارة، أو ظروف الاهتزاز.
VIIPLUS حمالات الدوار الشوكيةتتكون الكأس من الحلقة الخارجية وتتكون حلقة المخروط من الحلقة الداخلية والمرطبات والقفص. يتسع هذا الإنشاء إلى:الأحمال المشتركة ويوفر انخفاض الاحتكاك أثناء التشغيلمن خلال ضبط سلسلة واحدة من محامل الدوار المزدوج ضد محامل الدوار المزدوج الثاني وتطبيق تحميل مسبق ، يمكن تحقيق تطبيق محامل جامدة.
حمالات الدوال الشائكة VIIPLUSتم تصنيعها أيضاً في فئة Explorer. SKF Explorer تجمع بين خبرتنا في تصميم المحامل، وعلم التشعب، والمعادن، والتشحيم، والتصنيع.عادة ما تستخدم محامل أسطوانات SKF Explorer المسمارية في حلول المحامل حيث هناك حاجة لزيادة الأداء، تقليل الاحتكاك أو زيادة كثافة الطاقة في التطبيقات.
(فايبلس)يتم تصنيع محامل الدولب الشريحة في مرافق معتمدة من ISO9001 و TS-16949.
يتم تصنيع الكأس الخارجية والقرنية الداخلية والدوامات باستخدام فولاذ 52100 محمل من الغازات تحت الفراغ.
القفص يستخدم الفولاذ المطاطي البارد
1المترات 302xx، 303xx، 313xx، 320xx، 322xx، 323xx و 329xx
أسفل الصف وأربعة صفوف
مجموعة واسعة من المحامل من نوع إنش
2الصلب المضغوط والقفص البولي أميد
2الحفرة - 15mm ~ 1600mm
3الدقة والضوضاء - ABEC-5، ABEC-3، ABEC-1؛ Z2، Z1
محامل الدوار المتشابهة مصممة بشكل فريد لإدارة كل من الدفع والحمولات الشعاعية. تتكون من "كوب متشابهة" و "مخروط متشابهة"هذا التصميم هو واحد من أكثر الأساليب الأساسية والشائعة في صناعة المحاملوجدت في كل شيء من السيارات إلى خطوط النقل، والحاويات الدوارة معتدلة أكثر تنوعا من أي سلسلة أخرى من المحامل.يتم بيع حاوياتنا المسمارية في مجموعات مع كل من الكوب والقرنب معا.
العثور على كل شيء تبحث عنه في مكان واحد مخزوننا الضخم في متجر المحامل الكبيرة لديه كل شيء تقريبا في المخزون وجاهز للشحنموظفينا الودودين والخبرة مستعدون لمساعدتك في العثور على أي شيء تحتاج إليه.
إمدادات Viiplusأسطوانات التدحرج لجميع أنواع التطبيقات القاسية في البيئات القاسية والتطبيقات الدقيقة، مثل حقول النفط، مواقع المناجم، مصانع التدحرج للصلب والألومنيوم، توليد الطاقة،المنتجات المموجة، تصنيع الورق، تحطيم الصخور، محركات التروس، عملية التزوير والطابع
| السلع | حمالة عجلة متجعدة |
| المواد | Gcr15 / الصلب الكروم/100Cr6 |
| القفص | الفولاذ |
| صلابة | 60-63 |
| التخليص | C2 C3 C4 C5 |
| الدقة | P1 P2 P3 P4 P5 PX |
| الصف | العازب |
| اهتزاز | Z1 Z2 Z3 |
|
اسم المنتج |
محملات الدوار المضغوطة |
|
العلامة التجارية |
فيبلس |
|
مادة الحلقة |
الكروم الفولاذ |
|
مواد القفص |
الفولاذ فقط |
|
اهتزاز |
ZV1، ZV2، ZV3 |
|
التخليص |
C0،C2،C3 أو حسب الطلب |
|
معيار الجودة |
ISO9001:2000/ SGS |
|
النوع |
سلسلة 302، سلسلة 303، سلسلة 313، سلسلة 322، سلسلة 323، سلسلة 329، سلسلة 331 |
|
الخصائص |
انخفاض الاحتكاك ، عمر خدمة طويل ، تحسين موثوقية التشغيل ، اتساق ملفات تعريف الدوال والأحجام ، تطبيق محامل صلبة ، فترة تشغيل مع انخفاض ذروات درجة الحرارة ،قابلة للفصل والتبادل |
|
عملية مراقبة الجودة |
1.التجميع 2 اختبار الرياح 3التنظيف 4. اختبار الدوار 5.التشحيم والغدة 6.فحص الضوضاء 7.فحص المظهر 8.منع الصدأ |
|
التطبيق |
تتوفر محامل الكرات ذات الخط العميق من صف واحد مغلقة (مع أغطية أو دروع) أو مفتوحة. يمكن أن يكون للمحامل المفتوحة التي تتوفر أيضًا مغلقة مساحات في وجوه جانب الحلقة.
يستخدم في أداة دقة ، وآلة ضوضاء منخفضة ، والسيارات ، والدراجات النارية ، والآلات العامة وهلم جرا ، وهو النوع الأكثر استخدامًا في صناعة الآلات. |
