| الاسم التجاري: | viiplus Self lubricating bronze sliding bearing |
| رقم الطراز: | محمل التشحيم الذاتي |
| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |

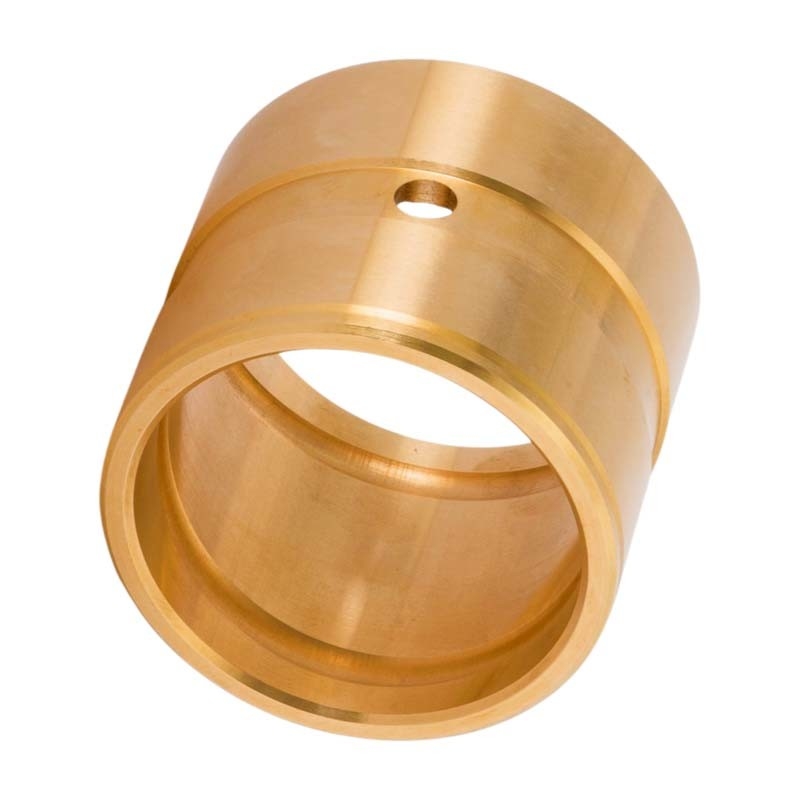

AMES Gleitlager البرونزية ذاتية التشحيم (المحامل المنزلقة) هي محامل عالية الأداء مصممة لتوفير تشغيل سلس وموثوق مع الحد الأدنى من متطلبات الصيانة.هذه المحامل مصنوعة من سبيكة برونزية تشتمل على خصائص التشحيم الذاتي، مما يسمح لها بالعمل بفعالية دون الحاجة إلى مواد تشحيم خارجية.
يتم اختيار سبيكة البرونز المستخدمة في AMES البرونزية ذاتية التشحيم Gleitlager لمقاومتها الممتازة للتآكل، وقوتها، ومقاومتها للتآكل.يتم تحقيق خصائص التشحيم الذاتي من خلال دمج مواد التشحيم الصلبة في مصفوفة السبائك.يتم توزيع مواد التشحيم هذه بالتساوي في جميع أنحاء مادة المحمل، مما يوفر طبقة تشحيم مستمرة بين المحمل وسطح التزاوج.
إن طبيعة التشحيم الذاتي لـ AMES البرونزي ذاتي التشحيم Gleitlager تلغي الحاجة إلى إعادة التشحيم الدوري، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف عن العمل.تم تصميم المحامل أيضًا لتحمل الأحمال والتأثيرات العالية، مما يضمن الموثوقية والمتانة على المدى الطويل في التطبيقات الصناعية المختلفة.
يعتبر جلايتلاجر البرونزي ذاتية التشحيم من AMES مناسبًا للاستخدام في مجموعة واسعة من البيئات، بما في ذلك تلك التي تتميز بدرجات حرارة عالية، أو رطوبة عالية، أو التعرض للمواد الكيميائية والعوامل المسببة للتآكل.تضمن مقاومة التآكل التي تتميز بها سبيكة البرونز أن تحافظ المحامل على أدائها حتى في الظروف القاسية.
بشكل عام، يوفر جهاز Gleitlager البرونزي ذاتية التشحيم من AMES حلاً فعالاً من حيث التكلفة وموثوقًا للتطبيقات التي تتطلب تشغيل محمل سلسًا وخاليًا من الصيانة.إن خصائص التشحيم الذاتي والمتانة والمقاومة للتآكل تجعلها خيارًا ممتازًا لمختلف التطبيقات الصناعية.
يتم تصنيع البطانات البرونزية الخاصة بنا من C93200 (SAE 660
محمل برونزي، باستخدام عملية الصب، ثم طبقة أخرى على قاعدة نحاسية من البرونز، ومسحوق البرونز، ودوران محمل كروي، وبالتالي تتشكل على سطح الفجوة وزيت التشحيم أو الشحوم يمكن أن تشكل طبقة زيتية جيدة، ويمكن للجزيئات التي تنتجها الدوران تكون جيدة جدا في هذه الفجوة، وذلك لتحقيقهانخفاض القيمة الكهروضوئية، مع زيت جيد، يمكن تحقيق تكلفة منخفضة، وخصائص الصيانة المجانية.
توفر معالجة الجلبة البرونزية طريقة سهلة واقتصادية لاستخدام المحامل ذات المحامل الطويلة والمقاومة الجيدة للتآكل والأبعاد والأداء الآخر لأي عملية.
وفي الوقت نفسه، يمكننا توفير درجات مختلفة من سبائك النحاس وفقًا للظروف المختلفة، ووفقًا لمتطلبات المعالجة للأشكال المختلفة، فهي تتمتع بدقة أعلى من محامل درفلة النحاس ذات الحجم الكبير.
المواد: صب برونزي خاص
درجة الحرارة المسموح بها: -40~150 درجة مئوية
| يكتب | مستقيم | مادة البطانة | برونزية | الحد الأقصى المسموح به لنطاق القيمة الكهروضوئية (N/mm2•m/s) | 1.1~2.0 |
|---|---|---|---|---|---|
| الحد الأقصى المسموح به من القيمة الكهروضوئية (N/mm2•m/s) | 1.65 | الحد الأقصى للحمل المسموح به (N/mm2) | 10 | السرعة القصوى المسموح بها (م/ث) | 1.66 |
| فتحة التركيب مناسبة | ح7 |
| تركيب المواد وخصائصها | ||||
| درجة | JDB-1U | جي دي بي-1US1 | جي دي بي-1US2 | جي دي بي-1US3 |
| مادة | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| كثافة | 8 | 8.9 | 7.8 | 8.9 |
| صلابة HB | >210 | >70 | >150 | >95 |
| قوة الشد N/mm² | >750 | >200 | >600 | >260 |
| قوة الخضوع N/mm² | >450 | >90 | >260 | >150 |
| استطالة٪ | >12 | >25 | >10 | >8 |
| معامل التوسع الخطي | 1.9×10-5/درجة مئوية | 1.8×10-5/درجة مئوية | 1.6×10-5/درجة مئوية | 1.8×10-5/درجة مئوية |
| الحد الأقصى لدرجة الحرارة | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| الحد الأقصى للحمولة N/mm² | 100 | 60 | 50 | 70 |
| أقصى سرعة (جاف) م/دقيقة | 15 | 10 | 20 | 10 |
| الحد الأقصى لـ PV (التزييت) N/mm² *m/min | 200 | 60 | 60 | 80 |
| تشوه الضغط 300 نيوتن/مم² | <0.01 ملم | <0.05 ملم | <0.04 ملم | <0.05 ملم |
إن الوجود المستمر للزيت يزيل خطر النوبات ويسمح للمحمل بالعمل لآلاف الساعات دون تآكل.
لا يتطلب صيانة ولا يحتاج إلى مواد تشحيم.
قادرة على العمل بأحمال تصل إلى 10 ميجا باسكال وسرعات تصل إلى 8 م / ث.
الحد الأقصى للعمل الكهروضوئي هو في حدود 10 ميجا باسكال · م / ث، ولكن يمكن تجاوزه في حالات خاصة.
دقة الأبعاد عالية جدًا (يصل قطرها إلى 5 بوصات) وتنتج ضوضاء منخفضة للغاية.
اختيار زيت التشريب هو مفتاح وظيفة التحمل.
يتمتع Viiplus بمجموعة متنوعة من خصائص الزيوت (المعدنية والاصطناعية) التي يمكن أن تعمل في درجات حرارة تتراوح من -60 درجة مئوية إلى +230 درجة مئوية.
تم اختيار معلمة مهمة أخرى لزوجة الزيت خصيصًا لسلك العمل والسرعة لتمكين المحمل من العمل في ظل الظروف الهيدروديناميكية، وبالتالي تقليل معامل الاحتكاك.
يوفر Viiplus أيضًا حلولاً محددة عندما يتلامس الزيت مع أنواع معينة من موانع التسرب، أو للاستخدام في التطبيقات الغذائية.
1. قدرة تحميل عالية
2. التشحيم الذاتي تحت التشغيل الجاف
3.إمكانية استخدامه في وجود السوائل
4. الجمود الكيميائي الجيد للعوامل المسببة للتآكل
5. مجموعة واسعة من درجة حرارة التشغيل
6. مقاوم للاشتعال
7. سهل التركيب
8. العناصر القياسية متاحة على نطاق واسع
9.أصناف خاصة حسب الطلب
محامل ملبدة أسطوانية ذاتية التشحيم ذات أبعاد قياسية |
|||
| القطر قبل التركيب (مم) |
L = الأطوال (مم) التسامح js13 |
الكمية لكل كيس | |
| د = Ø التسامح الداخلي G7 | D = Ø التسامح الخارجي s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
التسامح في ميكرومتر
التشغيل: IT-9 لـ D≥ 50 وIT-10 لـ D> 50
محامل ملبدة أسطوانية ذاتية التشحيم ذات أبعاد قياسية |
||||
| القطر قبل التركيب (مم) |
L = الأطوال (مم) التسامح js13 |
الكمية لكل كيس | ||
| د = Ø التسامح الداخلي G7 | D = Ø التسامح الخارجي s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (مجموعة الثماني) + 10 |
100 + 125 (س8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (مجموعة الثماني) + 12 |
120 + 133 (س8) + 79 |
80 - 120 | 1 | |
التسامح في ميكرومتر / النفاد: IT-9 لـ D≥ 50 وIT-10 لـ D> 50
الأبعاد الخاصة والأحجام الإمبراطورية متاحة عند الطلب
