| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | 2000 البطانات بدون زيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |
تعتبر الجلبات الزيتية متعددة الطبقات الملبدة 2000 مع مادة التشحيم الصلبة المتفرقة مكونات مبتكرة مصممة لتوفير مقاومة استثنائية للتآكل والمتانة في مجموعة واسعة من التطبيقات الصناعية. يتم تصنيع هذه الجلبات باستخدام عملية التلبيد، والتي تتضمن ضغط وتسخين مواد مسحوق معدني لإنشاء هيكل صلب ومسامي.
يسمح التصميم متعدد الطبقات لهذه الجلبات بأداء فائق في ظل الأحمال والسرعات العالية. يتم تصنيع كل طبقة بعناية لتحسين القوة والصلابة وخصائص التشحيم. تضمن مادة التشحيم الصلبة المتفرقة داخل المادة التشغيل السلس دون الحاجة إلى التزييت أو التشحيم المنتظم، مما يقلل بشكل كبير من متطلبات الصيانة.
توفر البنية الملبدة لهذه الجلبات أيضًا مقاومة ممتازة للحرارة ومقاومة للتآكل، مما يضمن أداءً موثوقًا به حتى في البيئات القاسية. وهذا يجعلها مناسبة للاستخدام في الآلات والمعدات المختلفة، بما في ذلك المضخات والمحركات وعلب التروس.
توفر الجلبات الزيتية متعددة الطبقات الملبدة 2000 مع مادة التشحيم الصلبة المتفرقة حلاً فعالاً من حيث التكلفة وطويل الأمد للتطبيقات الصناعية التي تتطلب جلبات عالية الأداء. يضمن تصميمها الفريد وخصائص المواد التشغيل السلس والفعال، مما يقلل من وقت التوقف عن العمل ويطيل عمر الآلات والمعدات.
اتصل بنا
لإجراء استفسار أو طلب كتالوج محامل جلبات OILLES، اتصل اليوم!
(فولاذ منخفض الكربون مدمج بالجرافيت)
حدد رقم الجزء حسب معرف وقطر خارجي وطول المطلوب. (على سبيل المثال) المعرف 35 مم، والقطر الخارجي 44 مم، والطول 50 مم.

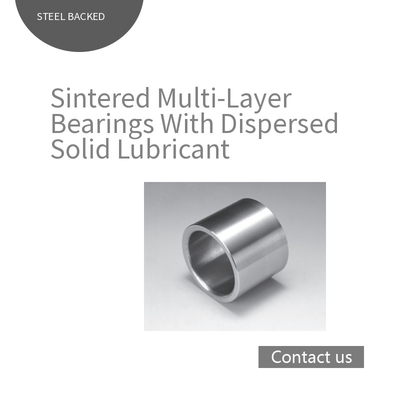

جلبات Oilles 2000 (نوع عالي الدقة)

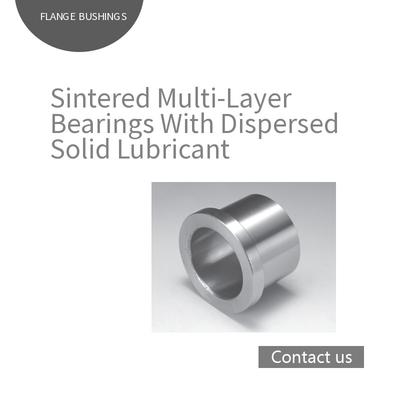

جلبات شفة Oilles 2000 (نوع عالي الدقة)

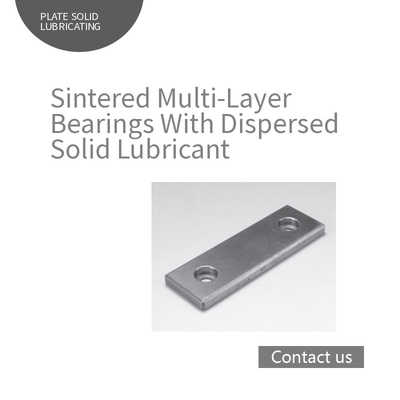

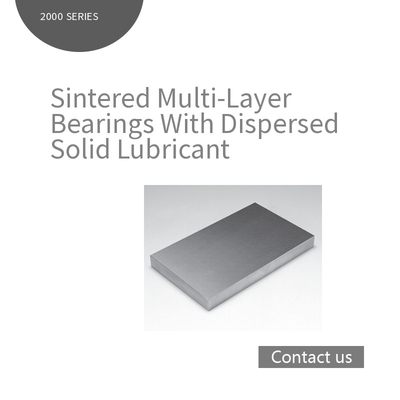

ألواح تآكل Oilles 2000 بسمك 5 مم
ألواح تآكل Oilles 2000 بسمك 10 مم
أكمام جلبة Oilles 2000 هيمحامل متعددة الطبقات كم جلبةمصنوعة من أسطح انزلاقية مصنوعة من مادة ملبدة خاصة ومعادن فولاذية خلفية. يتم توزيع مادة التشحيم الصلبة المصنوعة بشكل أساسي من الجرافيت في الطبقة الملبدة، والتي يتم تلبيدها وتشريبها بالزيت.
ذاتي التشحيم، كم جلبة خالية من الصيانة
كم جلبة Oilles 2000 هومحامل متعددة الطبقات كم جلبةمصنوعة من مادة ملبدة خاصة تشكل سطح الانزلاق والمادة الفولاذية تشكل الدعم.
الطبقات الملبدة عبارة عن سبيكة نحاس ونيكل خاصة تحتوي على مادة تشحيم صلبة موزعة بشكل موحد، المكون الرئيسي منها هو الجرافيت. سيتم إطلاق مواد التشحيم الصلبة علىكم جلبة محامل متعددة الطبقات ملبدةالسطح عند حدوث التآكل. وهذا يضمن معامل احتكاك أقل أثناء التشغيل.
بالإضافة إلى ذلك، يتم تشريب هذه الطبقات الملبدة بالزيت. تشمل التطبيقات التي يتم تغطيتها ألواح التآكل لأدوات السيارات والروبوتات الصناعية وألواح التآكل لآلات قولبة الحقن البلاستيكية والوصلةمحامل متعددة الطبقات كم جلبة، آلات البناء، إلخ.
· تسمح مادة التشحيم الصلبة المتفرقة بالحركة في أي اتجاه وتوفر أداءً فائقًا للحركات الدقيقة.
· قابلة للصيانة دون الحاجة إلى التشحيم.
· تتميز بمقاومة فائقة للحمل وخصائص السرعة ومقاومة التآكل.
· تتوفر منتجات وألواح كم جلبة Oilles 2000 القياسية للمعالجة الإضافية بأحجام مختلفة.
| ظروف التشحيم | جاف | تشحيم دوري |
|---|---|---|
| نطاق درجة حرارة الخدمة (℃) |
-40～+120 | -40～+120 |
| الحد الأقصى المسموح به لضغط التلامس: P (N/mm2) |
24.5 | 49 |
| الحد الأقصى المسموح به للسرعة: V (م/ث) |
0.50 | 1.00 |
| الحد الأقصى المسموح به لقيمة PV (N/mm2・m/s) |
1.63 | 2.45 |
القيم بين قوسين هي الضغوط الثابتة لـكم جلبة محامل متعددة الطبقات ، وهي ضغوط محامل متعددة الطبقات في التطبيقات غير المتحركة أو منخفضة الحركة جدًا (≦ 0.0017 م/ث).
| الكثافة | —— | جم/سم3 | 6.3 |
|---|---|---|---|
| الصلابة | JIS K 7202-2 | HRM | 60-95 |
| معدل تشريب الزيت | —— | vol% | 12 |
· القيم الموضحة أعلاه مخصصة للطبقة الملبدة.
· القيم الموضحة أعلاه هي قيم نموذجية، وليست القيم القياسية.
إذا تم شراء مادة Bronze Bushing 2000 واستخدامها عن طريق الانتهاء منها، فيجب تشريبها بالزيت بعد المعالجة ثم تجميعها في الغلاف. عندما يتم تخزينكم جلبة محامل متعددة الطبقاتلفترة طويلة أو غسلها، يجب تشريبها بالزيت مرة أخرى ثم تجميعها في الغلاف. بالنسبة للطريقة، راجع الوصف حول طريقة تشريب الزيت الموضحة في الصفحة 250. اغمسكم جلبة محامل متعددة الطبقاتالمعالجة في زيت التشحيم لمدة 24 ساعة أو أكثر قبل استخدامها، إذا كان تشريب الزيت (بالتسخين) معطلاً.
|
المعرف |
القطر الخارجي |
الطول |
|
الفئة 7 إلى 8 |
الفئة 6 إلى 7 |
الفئة 8 إلى 9 |
| المعرف | القطر الخارجي |
-0.1 الطول L التسامح -0.3 |
||||||||||
| φد | التسامح | φد | التسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| المعرف | القطر الخارجي |
الطول L التسامح0 －0.3 |
|||||||||||
| φد | التسامح | φد | التسامح | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||

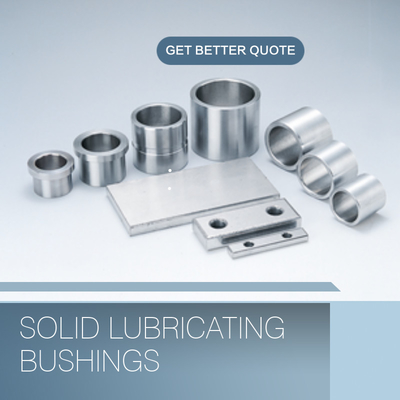

· تتوفر الجلبات الأسطوانية القياسية وجلبات الحواف وغسالات الدفع والشرائح.
· يتوفر أيضًا النوع الخالي من الرصاص
· يتم إنتاج جميع التصميمات الخاصة حسب الحاجة
تم استخدام كم جلبة Oilles 2000 على نطاق واسع في الأحمال العالية مع احتكاك أقل ومقاومة جيدة للتآكل المطلوبة للأجزاء الميكانيكية حيث يصعب إعطاء الزيت مثل لوحة تآكل قالب السيارات والروبوتات الصناعية ولوحة تآكل الحقن وجلبات قضبان الربط بالحقن وآلات البناء ذاتية التشحيمكم جلبة محامل إلخ.
