| الاسم التجاري: | viiplus Graphite self-lubricating bearings |
| رقم الطراز: | محامل الجرافيت التشحيم الذاتي |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | موني جرام ، ويسترن يونيون ، تي / تي |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
كتل وسائد مطابقة لبطانات البرونز ذاتية التشحيم بالجرافيت هي مكونات ميكانيكية مصممة لتوفير حركة دورانية سلسة وموثوقة مع دعم عمود دوار. يتم إقران كتل الوسائد هذه على وجه التحديد مع بطانات البرونز ذاتية التشحيم بالجرافيت، والتي توفر العديد من المزايا على طرق التشحيم التقليدية.

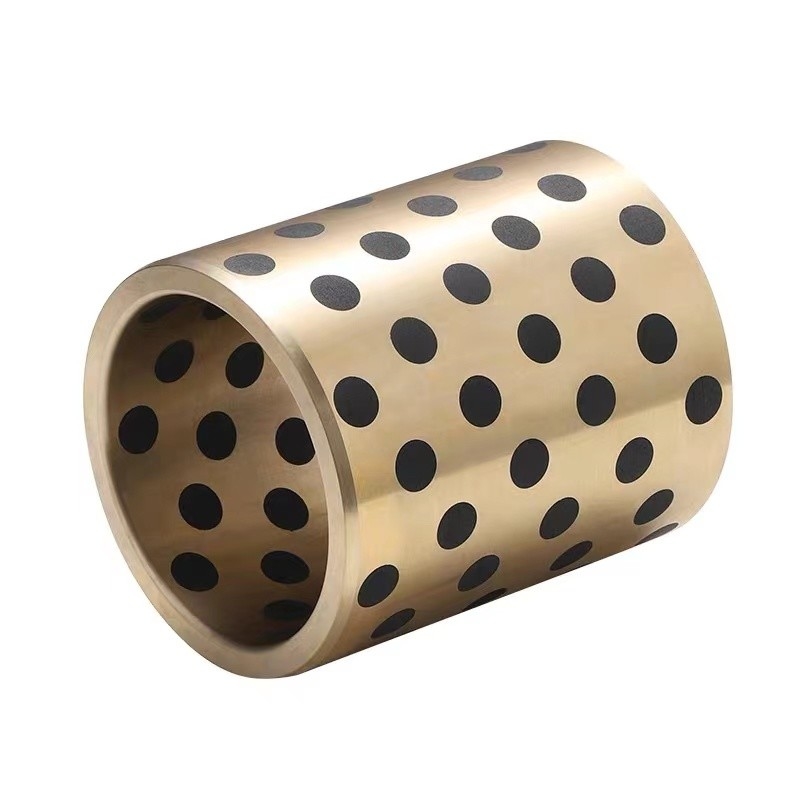

تصنع بطانات البرونز ذاتية التشحيم بالجرافيت من سبيكة برونز تحتوي على جزيئات جرافيت مدمجة داخل المادة. تعمل جزيئات الجرافيت هذه كمواد تشحيم طبيعية، مما يقلل الاحتكاك والتآكل بين العمود الدوار وسطح البطانة. هذا يلغي الحاجة إلى التشحيم الخارجي، مما يجعل نظام كتلة الوسادة أكثر خلوًا من الصيانة وموثوقية.
عادة ما يكون غلاف كتلة الوسادة مصنوعًا من الحديد الزهر أو الفولاذ ومصمم لتركيب البطانة البرونزية بشكل آمن في مكانها. يوفر الغلاف أيضًا الحماية للبطانة، مما يبقيها خالية من الأوساخ والحطام والملوثات الأخرى التي يمكن أن تلحق الضرر بالسطح.
يؤدي الجمع بين غلاف كتلة الوسادة وبطانة البرونز ذاتية التشحيم بالجرافيت إلى إنشاء نظام محمل قوي وموثوق به. تُستخدم كتل الوسائد هذه بشكل شائع في مجموعة واسعة من التطبيقات الصناعية، بما في ذلك الآلات والناقلات والمضخات وغيرها من المعدات الدوارة.
باختصار، توفر كتل الوسائد المطابقة لبطانات البرونز ذاتية التشحيم بالجرافيت حلاً للمحمل خاليًا من الصيانة وموثوقًا به للمعدات الدوارة. توفر جزيئات الجرافيت المدمجة في البطانة البرونزية تشحيمًا طبيعيًا، مما يقلل الاحتكاك والتآكل، بينما يقوم غلاف كتلة الوسادة بتركيب البطانة وحمايتها بشكل آمن.
| المادة الأساسية: | نحاس خاص (محمل كتلة الوسادة) |
| ذاتي التشحيم: | نعم |
| مادة التشحيم: | جرافيت |
| ضغط السطح P: | 100 نيوتن / مم² |
| سرعة الانزلاق v: | 30 م / دقيقة |
| قيمة P * v: | 200 نيوتن / مم² × م / دقيقة |
| درجة حرارة التشغيل: | -50 درجة مئوية / +200 درجة مئوية (بحد أقصى 300 درجة مئوية) |
| معامل الاحتكاك: | 0.07 |
محمل ذاتي التشحيم بالجرافيت، محمل عالي الأداء خالٍ من الصيانة، يتمتع جلبة المحمل الجرافيت بمقاومة عالية للتآكل ومقاومة للتآكل. يمكن لجزيئات الجرافيت المتولدة في عمل الجرافيت أن تشحم المحمل جيدًا، لكنها غير مناسبة لبيئة العمل ذات المتطلبات البيئية.
النوع: - مشفه
- برونز صلب
- وصلة ملحومة
- وصلة مقسمة
- قفل مشبك
- معدن مصفح / مسحوق
- مشرب بالجرافيت
| GCr15 (GB / T18254-2016) = 52100 (ASTM / UNS) = 100Cr6 (DIN) جودة التركيب الكيميائي /٪ | ||||
| ج | سي | من | مو | كر |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3 (GB1776-87) = ZQSn6-6-3 (GB 1176-74) = GB-CuSn5Zn5Pb5 (DIN) = C83600 (ASTM) جودة التركيب الكيميائي /٪ | |||||||||
| كو | سن | ال | ف | من | ني | ب | سي | ص | زن |
| 84.0-86.0 | 4.0-6.0 | ma'x 0.005 | بحد أقصى 0.3 | - | بحد أقصى 1 | بحد أقصى 4.0-6.0 | بحد أقصى 0.005 | بحد أقصى 0.05 | بحد أقصى 4.0-6.0 |
| CuZn25A16Fe3Mn3 (GB / T 1176-1987) = G-CuZn25Al5 (DIN) = C86300 (ASTM) جودة التركيب الكيميائي /٪ | |||||||||
| جودة التركيب الكيميائي /٪ | |||||||||
| كو | سن | ال | ف | من | ني | ب | سي | ص | زن |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | فولاذ + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | فولاذ + CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | فولاذ + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM / UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
ملف PDF التالي يتعلق بمعلومات المنتج الخاصة بـ CuZn25A16Fe3Mn3 (C86300) في شركتنا. يمكنك اختيار أنواع مختلفة من المنتجات أو المواد الخام، أو يمكنك تخصيص حجم وترتيب الجرافيت. بشكل عام، تنتج شركتنا منتجات وفقًا لمعيار ISO 4379.
محمل ذاتي التشحيم بالجرافيت.pdf
| عمود | غلاف | ID | OD | سمك الجدار | فتحة الزيت | L 0 -0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | د | د | تي | ح- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
