محمل مركب مضفر ذاتي التشحيم بدون زيت، جلبة، مدعم بالفولاذ هو نوع من المحامل المصممة خصيصًا للعمل دون الحاجة إلى تشحيم خارجي. يتكون من مادة مركبة مضفرة، في المقام الأول (بولي تترافلورو إيثيلين)، وهي ذاتية التشحيم وقادرة على تحمل درجات الحرارة والضغوط الشديدة. يوفر الدعم الفولاذي الدعم الهيكلي والمتانة، بينما تضمن المادة المركبة التشغيل السلس والخالي من الاحتكاك.

يستخدم هذا النوع من المحامل بشكل شائع في التطبيقات التي يكون فيها التشحيم صعبًا أو مستحيلاً، مثل البيئات ذات درجة الحرارة المرتفعة أو الفراغ. تسمح الخصائص ذاتية التشحيم للمركب بالعمل بفعالية دون الحاجة إلى صيانة منتظمة أو استبدال مواد التشحيم.

تساهم البنية المركبة المضفرة للمحمل أيضًا في متانته ومقاومته للتآكل. يتم نسج الألياف معًا بطريقة تخلق مادة قوية ومرنة يمكنها تحمل قوى الضغط والشد. هذا يجعله خيارًا ممتازًا للتطبيقات التي تتطلب من المحامل تحمل الأحمال الثقيلة والحركة المتكررة.

بشكل عام، تعتبر منتجات محامل التشحيم الذاتي المركبة المضفرة بدون زيت، والجلبات، والمدعمة بالفولاذ حلولًا موثوقة وفعالة من حيث التكلفة للتطبيقات التي تتطلب أداءً عاليًا في البيئات القاسية.

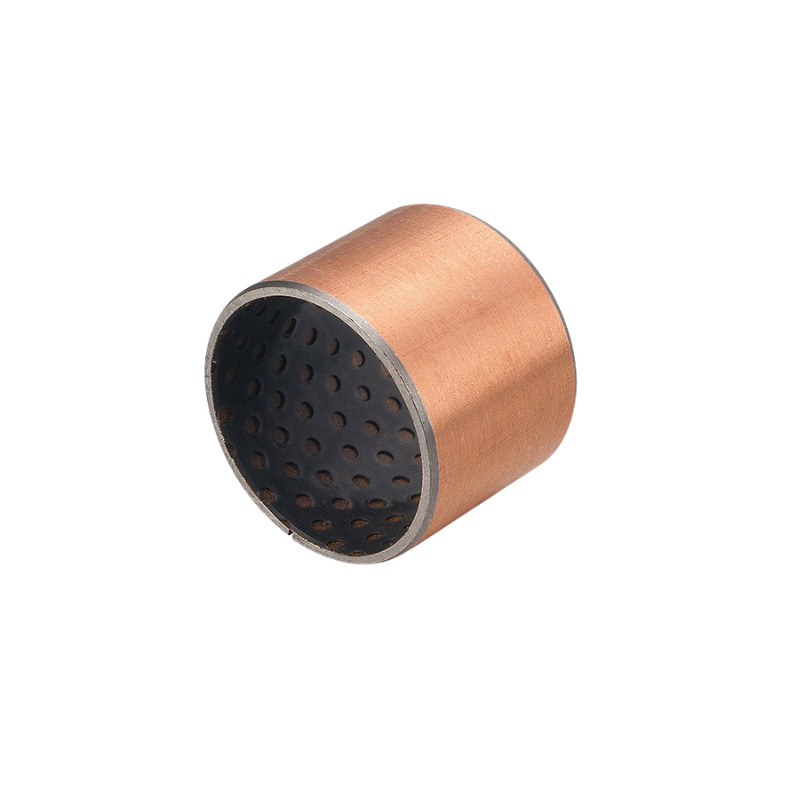

جلبة قيمة مدعومة بالفولاذ مبطنة بجلبات برونزية ونحاسية - فولاذ مقاوم للصدأ 316

جلبة مدعومة بالفولاذجلبات فولاذية عالية الأداء معززة، تعتمد الحماية البيئية على الركيزة الفولاذية، مسحوق البرونز المركزي، سطح كروي مدمج يلف أربعة إيثيلين () ومزيج من المواد البوليمرية الخضراء، تحمل الدوران والانزلاق. المنتج خالٍ من الرصاص وحماية بيئية، وأداء مقاومة التآكل ممتاز، وطبقة بلاستيكية وطبقة نحاسية ذات قوة عالية، ومقاومة للإجهاد، وأداء مقاوم للصدمات هي طريقة جيدة للميزة.

جلبات متري (مم) بوصة إمبراطوري (بوصة) الأبعاد احصل على عرض أسعار.
التفاوتات، خلوص التشغيل (بيانات الجلبة)
تفاوتات العمود والإسكان (تصميم ترتيبات الجلبة)

أقصى ضغط للحمل: 180 ميجا باسكال

عامل الاحتكاك: 0.03 ~ 0.20

نطاق درجة حرارة التشغيل: -90 درجة مئوية ~ 180 درجة مئوية





بولي تترافلورو إيثيلين()



وهو بوليمر مصنوع من رباعي فلورو إيثيلين كوحدة مونومر. شمعي أبيض، شفاف، مقاومة جيدة للحرارة والبرودة، يمكن استخدامه في -180 ~ 260 درجة مئوية لفترة طويلة. تتميز هذه المادة بخصائص مضادة للأحماض، ومضادة للقلويات، ومضادة للمذيبات العضوية المختلفة، وغير قابلة للذوبان تقريبًا في جميع المذيبات. في الوقت نفسه، تتمتع بخصائص مقاومة درجات الحرارة العالية، ومعامل الاحتكاك منخفض جدًا، لذلك يمكن استخدامه للتشحيم، ولكنه يصبح أيضًاسهل التنظيف الطلاء المثالي للطبقة الداخلية من أنبوب الماء؛ سام، مادة مسرطنة للإنسان.





ملكية		تاريخ
أقصى قدرة تحمل P	الحمل الثابت	250 نيوتن/مم²
	الحمل الديناميكي	140 نيوتن/مم²
أعلى سرعة خطية V	الاحتكاك الجاف	2.5 م/ث
	تشحيم الزيت	5 م/ث
قيمة PV عالية	الاحتكاك الجاف	3.6 نيوتن/مم²・m/s
	تشحيم الزيت	50 نيوتن/مم²・m/s
معامل الاحتكاكμ	الاحتكاك الجاف	0.04~0.20
	تشحيم الزيت	0.02~0.07
استخدام درجة الحرارة		-195℃～+280℃
معامل التوصيل الحراري		42 واط/م・K
معامل التمدد الحراري		11×10-6/K





الخصائص



1. مناسب للاستخدام في ظروف التزييت أو التشحيم، وقدرة تحمل عالية، ومقاومة جيدة للتآكل؛

2. مناسب للدوران والتردد والتأرجح وغيرها من أشكال الحركة والبدء المتكرر أو الحركة المتقطعة أو الأحمال الثقيلة وغيرها من المناسبات التي ليس من السهل فيها تكوين تشحيم للفيلم الزيتي؛

3. ظروف تشحيم عالية الحمل ومنخفضة السرعة مع معامل احتكاك منخفض مستقر ومقاومة ممتازة للتآكل؛

4. يمكن معالجة طبقة سطح الاحتكاك بشكل ثانوي، وتحملها في فتحة المقعد بعد المعالجة، ويمكن أن تزيد من تحسين دقة الملاءمة؛

5. وقت عمل طويل في ظل ظروف التشحيم الحدودي، مثل عملية صيانة الشحوم المنتظمة، يمكن أن يطيل عمر الخدمة؛

6. محامل لهيكل ذو جدران رقيقة، وخفيف الوزن، ويشغل حجمًا صغيرًا، ومناسب للتصميم المدمج؛

7. استقرار الأبعاد الجيد، قوة ميكانيكية عالية؛



محمل مركب POM



محمل انزلاقي ملفوف، جلبة ملفوفة، طبقة انزلاقية من الفولاذ/POM، DIN 1494/ISO 3547، صيانة منخفضة
تفاصيل فنية
سعة الحمل المحددة ثابتة	≤ 250 [N/mm2]	إجهاد درجة الحرارة	- 40 [°C] إلى + 130 [°C]
سعة الحمل المحددة ديناميكية	≤ 140 [N/mm2]
سرعة الانزلاق	≤ 2.5 [m/s]	الحد الأقصى لقيمة PV	2.8 [N/mm² x m/s]
قيمة الاحتكاك	0.04 [µ] إلى 0.12 [µ]
المواد
مادة الدعم	فولاذ مطلي بالنحاس أو القصدير	الطبقة المتوسطة	برونز مدمج
طبقة الانزلاق	POM (MoS2)/جيوب التشحيم
تفاصيل التسامح
الإسكان Ø	H7	تسامح العمود	h8
الجلبة الداخلية-Ø بعد التركيب	في نطاق D
مادة العمود
فولاذ، مقسى أو غير مقسى
خشونة السطح ≤ Ra 0.8
الخصائص
إنه يعمل مع تشحيم الشحوم أو الزيت. جميع أنواع الحركات مناسبة لهذه المادة المنزلقة. لديها مقاومة جيدة للأوساخ، وهي قوية جدًا ولها قدرة تحمل عالية.
نطاق التطبيق
رافعات الشاحنات، الآلات الزراعية، الأسطوانات الهيدروليكية، آلات البناء، بوابات الحكاية
الصيانة
إنها مادة محمل صيانة منخفضة مع طبقة انزلاقية MoS2 وجيوب تشحيم. التشحيم الأولي أثناء التثبيت ضروري، وبعد ذلك، التشحيم الدوري بالزيت أو الشحوم إلزامي.
نصيحة التركيب
الإسكان	شطب دقيقة. 1.5 مم × 15-45 درجة، لسهولة محاذاة الجلبة
العمود	شطب 5 مم × 15 درجة، لإدخال العمود بسهولة
ننصح باستخدام مغزل تركيب بالقوة لتركيب الجلبة. قد يكون من الضروري وضع بعض الشحوم على السطح الخارجي للجلبة عند الضغط عليها في الإسكان.
الغراء	يجب ألا يلامس اللاصق السطح المنزلق!



هيكل



1. سمك POM 0.30~0.50 مم. يوفر مقاومة عالية للتآكل واحتكاك منخفض حتى مع توفير حجم ضئيل من مواد التشحيم، يحمل سطح المحمل هذا نمطًا من المسافات البادئة الدائرية التي يجب ملؤها بالشحوم عند تجميع المحمل.
2. سمك مسحوق البرونز الملبد 0.20-0.35 مم. يتم دمج تركيبة خاصة من النحاس المسحوق حرارياً مع الدعم الفولاذي. تعمل طبقة التلامس هذه كمرساة للطبقة وتوصل التراكم الحراري بعيدًا عن أسطح المحمل.
3. فولاذ منخفض الكربون. وضع أساس الجلبات، يوفر الظهر الفولاذي ثباتًا استثنائيًا، وحملًا، وخصائص تبديد الحرارة.



محمل ذاتي التشحيم خالٍ من الزيت لعملية التشكيل











الهيكل والتركيب



· مادة الجلبة المركبة المعدنية البوليمرية
· ظهر فولاذي + برونز مسامي مدمج + POM مع مسافات بادئة للتشحيم





أداء التشغيل
جاف	فقير
مشحم بالزيت	جيد
مشحم بالشحم	جيد جدا
مشحم بالماء	فقير
مشحم بسائل العملية	فقير





· مادة الجلبة المركبة المعدنية البوليمرية
· ظهر فولاذي + برونز مسامي مدمج +
POM مع مسافات بادئة للتشحيم

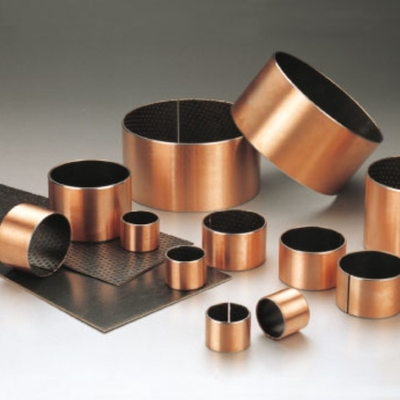

التوفر

أشكال المحامل المتوفرة بأبعاد قياسية
· الشجيرات الأسطوانية
· غسالات الدفع
· ألواح منزلقة
محامل مترية وجلبات إمبراطورية مصنوعة حسب الطلب: أشكال جلبة قياسية بأبعاد خاصة، أنصاف جلبات، أشكال خاصة يتم الحصول عليها عن طريق الختم، محامل ذات شقوق تحديد الموقع، وفتحات مواد التشحيم وأخاديد مشغولة، وتصميمات جلبة مخصصة
