| الاسم التجاري: | Viiplus Wrapper bronze bearing |
| رقم الطراز: | التفاف تحمل البرونزية |
| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | محامل برونزية مثقبة ， محامل ملفوفة من البرونز العادي |

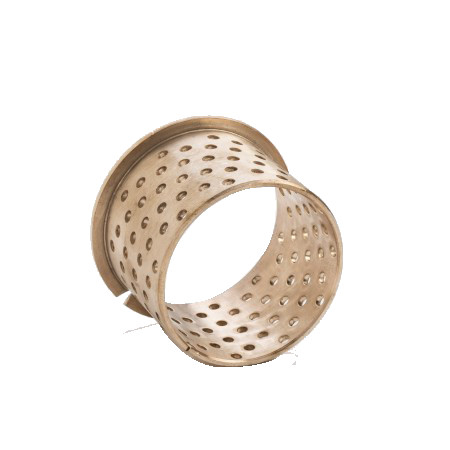

تعتبر محامل البرونز الملفوفة، المصنوعة من مادة CuSn8 من Wieland-B09، بمثابة شهادة على الهندسة الدقيقة والمتانة. يوفر CuSn8، وهو سبيكة برونزية تحظى بتقدير كبير، مقاومة استثنائية للتآكل وقدرات تحمل الأحمال، مما يجعله الخيار الأمثل للمحامل التي تتطلب القوة والموثوقية.
يتضمن تصميم محامل البرونز الملفوفة آلية لف لا تعزز سلامتها الهيكلية فحسب، بل تعمل أيضًا على تحسين أدائها في البيئات عالية الإجهاد. تسمح تقنية اللف الفريدة هذه بالتوزيع المتساوي للأحمال، وتقليل التآكل، وإطالة عمر المحامل.
تضمن Wieland-B09، وهي شركة مصنعة مشهورة للمعادن والسبائك عالية الجودة، أن مادة CuSn8 المستخدمة في هذه المحامل تلبي أشد معايير النقاء والاتساق. وهذا يضمن أداء المحامل باستمرار وموثوقية، حتى في ظل الظروف الأكثر تطلبًا.
باختصار، توفر محامل البرونز الملفوفة المصنوعة من مادة CuSn8 بواسطة Wieland-B09 مزيجًا من القوة والمتانة والدقة لا مثيل له في الصناعة. سواء تم استخدامها في الآلات الثقيلة أو التطبيقات عالية الأداء، فمن المؤكد أن هذه المحامل ستقدم أداءً استثنائيًا وموثوقية طويلة الأمد.
مشتقة من محامل البرونز الملفوفة، وهي أيضًا ملفوفة في برونز متجانس قابل للتشكيل على البارد (CuSn8). الفرق الرئيسي هو أن سلسلة محامل البرونز الملفوفة يتم استبدال المسافات البادئة الموجودة على السطح المنزلق بفتحات. يسمح هذا لسلسلة محامل البرونز المثقبة الملفوفة بالحصول على قدرة أكبر على تجميع مواد التشحيم مقارنة بالمسافات البادئة. تعمل هذه الثقوب كخزانات لمواد التشحيم لتشكيل طبقة تشحيم بسرعة في حركة البدء وتقليل الاحتكاك الأولي لاحقًا.
اطلب محامل البرونز المثقبة الملفوفة عبر الإنترنت
تحقق من كتالوج محامل البرونز المثقبة الملفوفة عبر الإنترنت مع أكثر من 10000 محمل برونزي مثقب ملفوف بأحجام ونماذج كاملة متاحة للتنزيل - احصل على عرض أسعار مجاني!

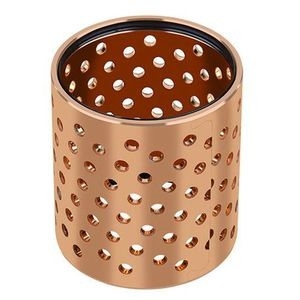

محامل البرونز المثقبة الملفوفة عبارة عن محامل ذات جدران رقيقة مصنوعة من مواد برونزية، والتي تتم معالجتها بالتساوي وبشكل منظم من خلال ثقوب حقن الزيت ولفها. يتميز المحمل بمزايا تخزين الزيت الكبير، والتركيب المريح، وحجم التصميم الصغير، ويمكن أن يحل محل استخدام جلبة نحاسية، مما يمكن أن يقلل التكلفة بشكل كبير. في الوقت الحاضر، تم استخدام المنتج في الناقلات والمصاعد وآلة الدرفلة وآلة التسوية، مثلأحمال متوسطة، مناسبات منخفضة السرعة.
| CuSn8 / DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≤0.3 | ≤0.1 | 7.5~8.5 | 7.5~8.5 | الباقي |
| CuSn6.5P0.1 | |||
| Cu | Sn | P | أخرى |
| الباقي | 6.0-7.0 | 0.1-0.25 | ≤ 0.5 |
| مؤشرات الأداء | بيانات | |
| الحمل الأقصى | الحمل الثابت | 120N/mm² |
| الحمل الديناميكي | 40N/mm² | |
| السرعة الخطية القصوى | 2.5 م/ث | |
| قيمة PV عالية | 2.8N/mm²·m/s | |
| معامل الاحتكاك | 0.08~0.25 | |
| درجة حرارة الاستخدام | -100 درجة مئوية ~ +200 درجة مئوية | |
| معامل التوصيل الحراري | 60 واط/م·ك | |
| معامل التمدد الحراري | 15×10⁻⁶/ك | |
أخدود الزيت المعيني، محامل البرونز المثقبة الملفوفة، نظرًا لأن الأخدود له عمق معين، لذا فهو يتمتع بقدرة معينة على تخزين الزيت، في مساحة الاستخدام المغلقة، يمكن أن يلعب تأثير التشحيم الذاتي الجيد جدًا، ويمكن تخزين الزيت والشحوم في جلبة المحمل البرونزية لفترة طويلة.
تشير محامل البرونز المثقبة الملفوفة إلى ISO 3547، يمكنك النقر هنا لمزيد من المتطلبات الفنيةISO 3547 part .pdf
لذلك، يمكنك تخصيص أنواعمحامل البرونز الملفوفةفتحات فتحات الزيت منا، مثل الفتحة المستديرة أو فتحة الزيت الماسية من النوع أو هيكل الحافة أو هيكل الأسطوانة المستقيم من النوع، والمزيد من المواد الخاصة. على سبيل المثال، يمكنك تخصيص مادة cusn8 منا، وهي صديقة للبيئة وخالية من الرصاص، ومناسبة للعلاج الطبي والغذاء والآلات الأخرى.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
انقر هنا للحصول على ملف PDF لمزيد من المعلومات حول محامل البرونز المثقبة الملفوفةWrapped Bronze Bushings.pdf
القطر القياسي |
حجم القطر الخارجي |
تجويف السكن |
حجم القطر الداخلي |
قطر العمود المطابق |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
يمكنك اختيار استخدامها في آلات الرفع، وآلات البناء، وهيكل جرار السيارات، وصناعة الأدوات الآلية، وآلات التعدين، ولكن يمكن أيضًا تحويلها إلى جلبة محمل، وجلبة ذات حواف، وحشية دفع، ووعاء كروي وأشكال أخرى.
