| الاسم التجاري: | viiplus wrapped bronze bushings |
| رقم الطراز: | البطانات البرونزية ملفوفة |
| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| القدرة على التوريد: | محامل برونزية مثقبة ， محامل ملفوفة من البرونز العادي |
تعتبر كل من محامل البرونز المغلفة CuSn8 ومحامل البرونز العادية CuSn6.5P0.1 من المكونات ذات التقدير العالي في القطاع الصناعي، حيث توفر أداءً ومتانةً استثنائيين في مجموعة واسعة من التطبيقات.

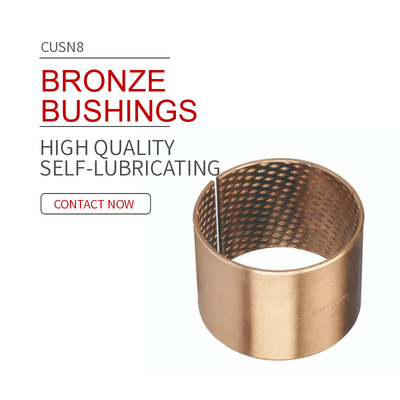

تشتهر محامل البرونز المغلفة CuSn8 بقوتها ومقاومتها للتآكل، مما يجعلها مناسبة للعمليات ذات الأحمال العالية والسرعات العالية. يوفر تصميم الغلاف دعمًا وثباتًا إضافيين، مما يضمن ملاءمة آمنة ويمنع الحركة غير المتوقعة. تعتبر هذه المحامل مثالية للاستخدام في المحركات والمضخات وغيرها من التجميعات الدوارة حيث تكون الدقة والموثوقية أمرًا بالغ الأهمية.
من ناحية أخرى، توفر محامل البرونز العادية CuSn6.5P0.1 سطح انزلاق سلسًا وفعالًا، وذلك بفضل تركيبتها البرونزية CuSn6.5P0.1. تشتهر هذه المادة بمقاومتها الممتازة للتآكل وخصائص التشحيم الذاتي، مما يقلل من الحاجة إلى التشحيم والصيانة المنتظمة. تعتبر هذه المحامل مناسبة للاستخدام في مجموعة متنوعة من المعدات الصناعية، حيث يمكنها التعامل مع الأحمال الثقيلة والعمل بسلاسة لفترات طويلة.
يتم تصنيع كل من محامل البرونز المغلفة CuSn8 ومحامل البرونز العادية CuSn6.5P0.1 بدقة لضمان ملاءمة محكمة وأداء مثالي. وهي مصممة لتحمل قسوة البيئات الصناعية، مما يوفر تشغيلًا موثوقًا به وعمر خدمة طويل.
باختصار، تعتبر محامل البرونز المغلفة CuSn8 ومحامل البرونز العادية CuSn6.5P0.1 من المكونات عالية الأداء التي توفر متانة وموثوقية استثنائية في التطبيقات الصناعية. سواء كنت بحاجة إلى محامل للمحركات أو المضخات أو التجميعات الدوارة الأخرى، فمن المؤكد أن محامل البرونز هذه ستلبي متطلباتك.
حلول محامل ذاتية التشحيم
توفير منتجات محامل عادية عالية الجودة، محامل برونزية مغلفة
بالإضافة إلى المنتجات القياسية المعروضة في قائمة هذا الكتالوج، يمكننا أيضًا توفير منتجات غير قياسية أو تطويرها وفقًا لتصميم العميل.

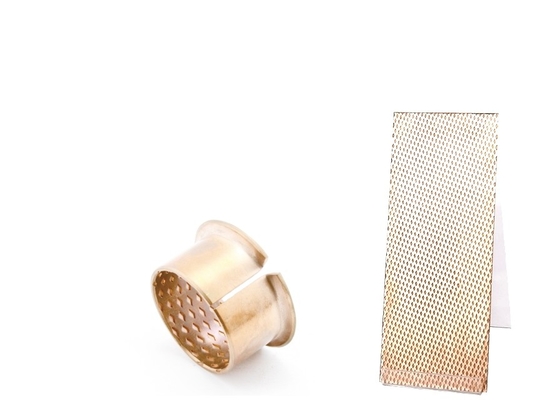

صُنع المحمل العادي البرونزي المغلف من شريط سبائك نحاسية عالية الكثافة مع تركيبة خاصة كمادة أساسية. يمكن دحرجة السطح على شكل ماسي أو شكل نصف كروي حسب متطلبات المستخدم. يتميز بمزاياكثافة عالية، قدرة تحمل كبيرة، مقاومة جيدة للتآكل وعمر خدمة طويل، إلخ، والتي يمكن أن تحل محل غلاف النحاس المصبوب التقليدي، وتقليل الحجم الميكانيكي وتقليل التكلفة.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≤0.3 | ≤0.1 | 7.5~8.5 | 7.5~8.5 | الباقي |
قوة ومقاومة التآكل ومقاومة التآكل والأداء الآخر للنحاس وسبائكه، أو من أجل تلبية بعض متطلبات التطبيقات الخاصة، على أساس مكونات CuSn8 الموجودة لإضافة إلى المكونات الخمسة يوان والستة يوان وغيرها، لتحقيق المادةمرونة عالية، مقاومة عالية للتآكل، مقاومة عالية للتآكل، قطع حر وغيرها من الوظائف المختلفة.
| مؤشرات الأداء | البيانات | |
| الحمل الأقصى | الحمل الثابت | 120N/mm² |
| الحمل الديناميكي | 40N/mm² | |
| السرعة الخطية القصوى | 2.5 م/ث | |
| قيمة PV عالية | 2.8N/mm²·m/s | |
| معامل الاحتكاك | 0.08~0.25 | |
| درجة حرارة الاستخدام | -100 درجة مئوية ~ +200 درجة مئوية | |
| معامل التوصيل الحراري | 60 واط/م·ك | |
| معامل التمدد الحراري | 15×10⁻⁶/ك | |
أخدود الزيت المعيني، محمل عادي برونزي مغلف، نظرًا لأن الأخدود له عمق معين، لذا فهو يتمتع بقدرة معينة على تخزين الزيت، في مساحة الاستخدام المغلقة، يمكن أن يلعب تأثيرًا جيدًا جدًا ذاتي التشحيم، ويمكن تخزين الزيت والشحوم في غلاف المحمل العادي البرونزي المغلف لفترة طويلة.
تشير محامل البرونز العادية المغلفة إلى ISO 3547، يمكنك النقر هنا للحصول على المزيد من المتطلبات الفنية ISO 3547 part .pdf

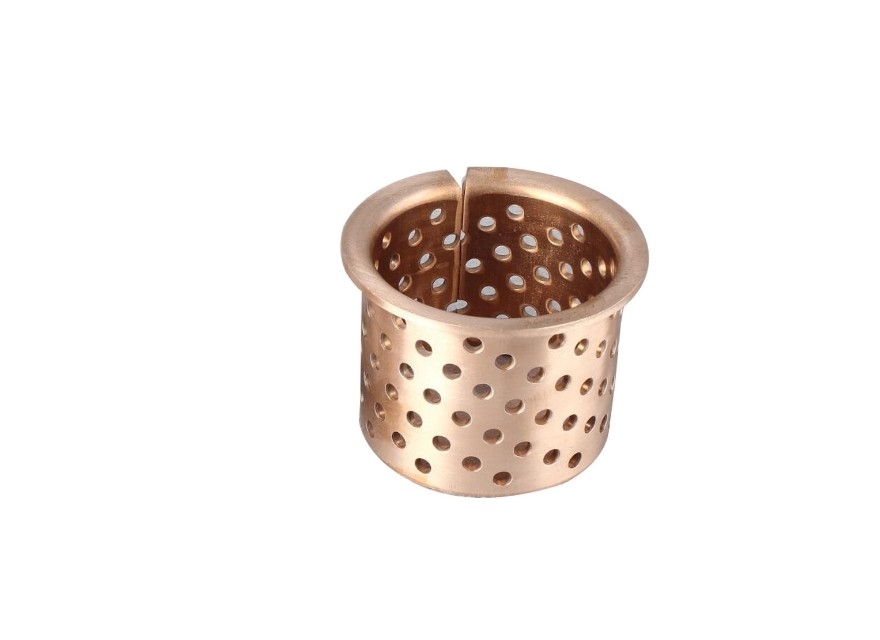

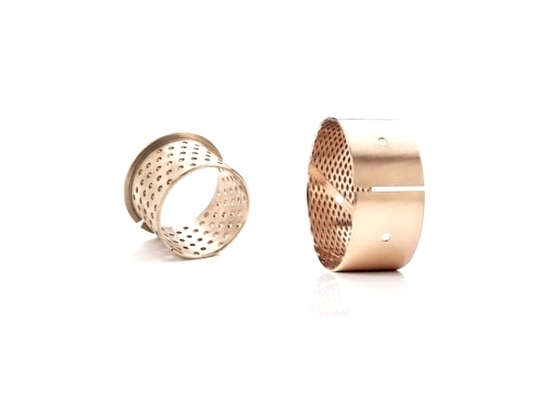

لذلك، يمكنك تخصيص أنواع فتحات فتحات زيت المحمل العادي البرونزي المغلف منا، مثل الفتحة المستديرة أو فتحة زيت الماس من النوع، أو هيكل الحافة أو هيكل البرميل المستقيم من النوع، والمزيد من المواد الخاصة. على سبيل المثال، يمكنك تخصيص مادة cusn6.5p0.1 منا، وهي صديقة للبيئة وخالية من الرصاص، ومناسبة للعلاج الطبي والغذاء والآلات الأخرى.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
انقر هنا للحصول على ملف PDF لمزيد من المعلومات حول محمل البرونز CuSn8 Wrapped Bronze Bushings.pdf
القطر القياسي |
حجم القطر الخارجي |
تجويف السكن |
حجم القطر الداخلي |
قطر العمود المطابق |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
يمكنك اختيار استخدامها في آلات الرفع، وآلات البناء، وهيكل جرار السيارات، وصناعة الأدوات الآلية، وآلات التعدين، ولكن يمكن أيضًا تحويلها إلى جلبة محمل، وجلبة ذات حواف، وحشية دفع، ووعاء كروي وأشكال أخرى.
