| الاسم التجاري: | VIIPLUS Graphite Bronze self-lubricating bearing |
| رقم الطراز: | محمل التشحيم الذاتي |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | موني جرام ، ويسترن يونيون ، تي / تي |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
في مجال الصب المتواصل المعدني ، يلعب نظام دعم قطار الآلة دورًا حاسمًا في ضمان التشغيل السلس والفعال لعملية الصب بأكملها.من بين مختلف المكونات التي تشكل هذا النظام، وتبرز أدوات النحاس عالية القوة كعنصر رئيسي بسبب خصائصها ووظائفها الفريدة.
صُمّمَت أجهزة الصَلْب النحاسية عالية القوة لتحمل القوى الشديدة ودرجات الحرارة التي تُواجه أثناء عملية الصَب المستمر.هذه الأغلفة تظهر قوة ممتازة، مقاومة الارتداء، والاستقرار الحراري. وهذا يسمح لهم لدعم وتوجيه بشكل فعال الأجزاء المتحركة للقطار الآلي،ضمان المواءمة الدقيقة وتقليل خطر عدم المواءمة أو التلف.
استخدام النحاس كمواد أساسية لهذه البوشينغز يرجع إلى مزيج استثنائي من الخصائص. النحاس هو سبيكة النحاس والزنك التي توفر قابلية عالية للصناعة ،ومقاومة للتآكلهذه الصفات، جنبا إلى جنب مع قوتها العالية ومقاومة الارتداء، تجعل البراسونات مثالي للتطبيقات في صناعة المعادن.
بالإضافة إلى خصائصها المادية ، يتم تصميم أجهزة التشغيل النحاسية عالية القوة بدقة واهتمام بالتفاصيل. يتم تصنيع الأجهزة حسب المواصفات الدقيقة ،التأكد من أنها تناسب بشكل مثالي في نظام دعم قطار الآلةهذا التكيف الدقيق لا يحسن فقط الأداء العام للنظام ولكن أيضا يقلل من الحاجة إلى الصيانة والإصلاحات.
بشكل عام ، تكون أجهزة البراز ذات القوة العالية عنصرًا أساسيًا في نظام دعم قطار آلة الصب المستمرة المعدنية.خصائصها الفريدة وتصميمها الدقيق يضمن أن عملية الصب تعمل بسلاسة وكفاءة، وتقليل وقت التوقف وتعظيم الإنتاجية.

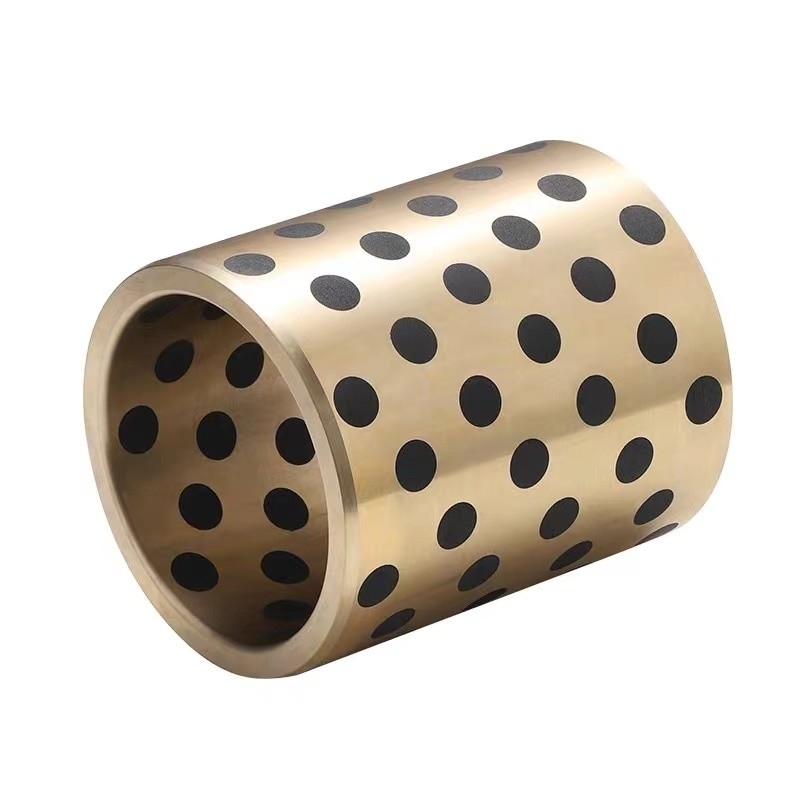

ويقع محمل التثبيت الصلب VSB-JDB-1 في مصفوفة نحاسية.مطهر صلب ذو أداء عال مع مطهرات الجرافيت الصلبة أو MoS2 التي تتوقف عن التشحيم العام للمحامل مع قيود للفيلم الزيتيفي عملية الاستخدام، من خلال حرارة الاحتكاك لجعل التشحيم صلبة و الاحتكاك من العمود، وتشكيل الزيت، والتشحيم المشترك من المساحيق في ظروف ممتازة.صلابتها أعلى من متوسط الغطاء النحاسي مرة واحدة، خصائص مقاومة للارتداء هو أيضا مرة واحدة. في الوقت الحاضر تم استخدام المنتج في آلة الصب المستمر المعدنية، ودعم القطارات، ومعدات المطاط الصلب، والآلات التعدين، والسفن،توربينات الغاز وغيرها من التوربينات عالية الحرارةالحمولة العالية، الحمولة الثقيلة منخفضة السرعة وغيرها من المناسبات.
· يمكن استخدامها لمدة طويلة بدون صيانة;
· مصممة لتحمل حمولة ثابتة عالية وحمل ديناميكي
· لديها معامل اصطدام منخفض جدا ومستقر ولا توجد ظاهرة "التماسك"
· مقاومة الغبار، مقاومة التآكل، مقاومة الصدمات ومقاومة حواف الحمولة؛
· تحتوي الركيزة المعدنيةقدرة جيدة على امتصاص الصدمات;
· يمكن استخدامها في مجموعة واسعة من درجات الحرارة
· مناسبة لمواقف التناوب والدوران والتذبذب حيث التشغيل متكرر و يصعب تشكيل فيلم الزيت
· معدل ارتداء منخفض جداً، عمر خدمة طويل.
| ZCuSn6Zn6Pb3 | ||||
| % | % | في % | Pb ((%) | % |
| 6 | 0.002 | 0.05 | 6 | راحة |
| (قوة الشد) σb (MPa) | ≥420 | |||
| (طول) δ5 (%) | ≥10 | |||
| مادة الركيزة | CuSn6Zn6Pb | درجة حرارة العمل القصوى °C | 300 | |
| الحمل الديناميكي النهائي N/mm2 | 100 | |||
| معامل الاحتكاك u | <0.16 | الحد الأقصى لسرعة الانزلاق في متر/ثانية | جاف | 0.4 |
| صلابة أساسية HB |
210~270 |
النفط | 5 | |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | الصلب + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | الصلب + CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | الصلب + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| الـ JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | الـ SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | الفئة 40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| غطاء صلب، برونز مع مغلقات المزلق المدمجة، DIN 1850/ISO 4379، خالية من الصيانة | |||
| تفاصيل تقنية | |||
| سعة حمولة محددة ثابتة | 150 [N/mm2] | الضغط الحراري | - 100 درجة مئوية إلى + 300 درجة مئوية |
| السعة الديناميكية للحمل الخاص | 100 [N/mm2] | ||
| سرعة الانزلاق | ≤ 0.3 إلى 1.0 [m/s] | الحد الأقصى لقيمة PV | 1.5 [N/mm2 x m/s] |
| قيمة الاحتكاك | 0.03 [μ] إلى 0.2 [μ] مطلية/جافة | صلابة | 190-220 HB |
| المواد | |||
| مواد دعم | CuZn25Al5 | غيرها من سبائك البرونز المستخدمة عادة | CuAl10Ni، CuSn12Pb، CuSn7ZnPb |
| الطبقة المنزلقة | سطح المزلق الصلب: 25-30٪ | ||
| تفاصيل التسامح | |||
| السكن | H7 | تسامح العمود | f7 أو h6 |
| غطاء داخلي بعد التثبيت | الرجاء استشارة مهندسي المبيعات لدينا، المعيار تسليم التسامح: r6 أو E7 | ||
| مادة الشعب | |||
| يجب أن تكون صلابة العمود 70-100HB أقوى من سبيكة البرونز. | |||
| خشونة السطح ≤ Ra 0.8 | |||
| الممتلكات | |||
| يلبي أعلى متطلبات التشغيل ومناسبة لأحمال الصدمة. اعتمادا على السبائك ، فهي مقاومة للتآكل وأيضا مقاومة للاستنزاف عالية مع عمر طويل. | |||
| نطاق التطبيق | |||
| رافعات، آلات التعدين، آلات البناء، التطبيقات البحرية والبحرية، مصانع الصلب، الطاقة المائية والهيدروميكانيكية | |||
| الصيانة | |||
| إنها مادة محملة خالية من الصيانة ، ولكن الزيت الأولي أمر إلزامي لعملية التشغيل. يجب استخدام زيت مقاوم للشيخوخة من الليثيوم. | |||
| نصائح التثبيت | |||
| السكن | الشامفر الحد الأدنى 1.5 ملم x 15-45 درجة ، لسهولة محاذاة البوشينغ | ||
| الصخرة | 5 ملم × 15 درجة ، لسهولة إدخال العمود | ||
| بالنسبة للقطر الأصغر، يجب أن يتم زيت OD قبل الضغط. | |||
| بالنسبة للقطرات الكبيرة يجب استخدام الجليد الجاف للتجميد. |
|||
1لا حاجة إلى جهاز إمداد النفط، فتحة حقن النفط، تكلفة جهاز إمداد النفط في خزان النفط، تكلفة المعالجة، تكلفة التجميع وغيرها من التكاليف الزائدة وتوفير الوقت،يمكن أن تقلل بشكل كبير من تكلفة التصنيع.
2-خفض تكاليف التشغيل يقلل بشكل كبير من كمية زيت التشحيم المستخدمة وتكاليف صيانة المعدات، كما يزيل خطر عدم كفاية إمدادات الزيت.
3يمكن أن يسهل اختصار وقت التصميم الخالي من الزيت بشكل كبير التصميم والبنية ، والحد من التكلفة وتوفير وقت التصميم.استخدام المحامل المزينة ذاتيا يمكن أيضا تحسين الخصائص الميكانيكية، إطالة عمر الخدمة وتحسين الموثوقية وغيرها من جوانب النتائج الهامة.
4استرداد النفط وحماية البيئة دون معالجة استرداد نفايات النفط، مما يؤدي إلى حماية البيئة.لديه شعور معين للاستخداموقد تم القيام بالكثير من العمل لجعل محرك القيادة الميكانيكية تعمل بشكل طبيعي. يتم تقسيم المحامل إلى محامل التدحرج والمحامل المنزلية.خلط المواد الغريبة، ظروف درجة الحرارة، إمدادات الزيت، والصيانة ليست مثالية، سوف يسبب الشعر. the solid inlaid metal self-lubricating bearing's wear resistance and hair resistance can give play to the due performance of the bearing and realize the role of high performance and maintenance free of machinery.
