| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | البرونزية تحمل جلبة الشق ، تحمل الأكمام مشفه ، طوقا التوجه |
| الـ MOQ: | معيار الحجم جلبة لا الحد الأدنى لكمية الطلب |
| السعر: | Bushings High Quality Price Ratio B2B |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |

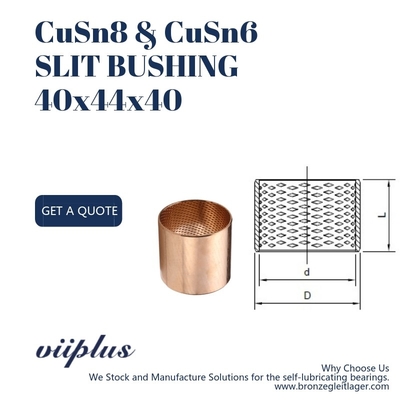

غطاء البرونز غير الزيتي الممزق للتطبيقات الهيدروماتيكية، المادة: CuSn8P (برونز الفوسفور) ، الحجم:40x44x40 (BMZ 4040) هي مكونات مصممة للاستخدام في الأنظمة الهيدروليكية حيث زيت التشحيم غير متوفر بسهولة أو غير مرغوب فيهتمتلك هذه الأغلفة تصميم شق يسمح بتوسيع أو تقلص طفيف ، ويتسع للاختلالات البسيطة أو حركات العمود مع الحفاظ على تناسب آمن ومقاوم للاستعمال.تم اختيار مادة CuSn8P (فوسفور برونز) لمقاومتها الممتازة للتآكل، وقوة عالية، وخصائص ارتداء جيدة، مما يجعلها مناسبة للتطبيقات الهيدروليكية المطالبة. الحجم 40x44x40 (BMZ 4040) يشير إلى القطر الخارجي، والقطر الداخلي،وطول الغطاء، على التوالي
محامل صلبة الماسة ذاتية التشحيم خالية من الزيت
القدرة على الحمل الجيدة والاستقرار عند الانحراف المنخفض ، مناسبة للعمل ، مقاومة للتآكل.
مواصفات المنتج
المواد والأبعاد
الأبعاد 4 × 4 × 4 سم
عرض 4 سم
ارتفاع 4 سم
| خصائص المواد | |
| سعة حمولة محددة ثابتة | < 120 [N/mm2] |
| السعة الديناميكية للحمل الخاص | <40 [ N/mm2 ] عند ما يصل إلى 2,0 m/s |
| سرعة الانزلاق | <2,5 [m/s] |
| قيمة الاحتكاك | 0،05 إلى 0,12 [μ] اعتمادا على التشحيم |
| الضغط الحراري | -40 إلى +250 [درجة مئوية] |
| الحد الأقصى قيمة Pv | 2،8 [N/mm2xm/s] |
| نسبة مساحة التلامس | >75 [%] |
بي إم إيه زي (BMZ) غطاء أسطواني
بي إم بي (BMB) البوشينج المزدوج
BMA غسالة الدفع
شريط BMS
| تفاصيل التسامح | |
| السكن - φ | H7 |
| القماش الداخلي - φ بعد التثبيت | H9 |
| تسامح العمود | f7toh8 |
مادة الشعب
الفولاذ، المقاوم أو غير المقاوم، وقاحة سطحية < Rz 6،3
| نصائح التثبيت | |
| السكن | منحنى التثبيت، الحد الأدنى 1,5 ملم × 15-45 درجة |
| الصخرة | منحنى التثبيت، 5 ملم × 15 درجة، حواف مستديرة |
| القوة التثبيت الماسورة | يُنصح بتطبيق قوة كافية على القضيب. قد يكون لزاماً بتشحيم السطح الخارجي بالدهون أثناء التثبيت. |
الصيانة
هذا هو الخرسانة ذو الحفاظ المنخفضة، التشطيب الأولي ضروري. التشطيب الزيت أو الدهون ممكن..
VIIPLUSيوفر لمستخدمي الأنظمة الهيدروليكية مجموعة كاملة من حلول المحامل المنزلقة.المنتجات هي: مجموعة مقعد مضخة العدادات من الألومنيوم، غطاء العمود، لوحة جانبية؛لوحة التوزيع،لوحة العودة و غطاء العمود لمضخة الشفرة ومضخة البولنجر، غطاء الاسطوانة وهلم جرا.نحن نقدمتساقطات عالية الجودة، غطاء. غطاء الشق البرونزي، 40x44x40mm BMZ 4040 حجم غطاء البرونز مع سبيكة البرونز القصدير CuSn8P DIN 17662. CW453K غطاء البرونزية:BK-090، BRM10، COB-090، MBZ-B09، PRM، PRMF، SERIE SBA،السلسلة SBB، WB700، WF-WB 700 مصنوعة في الصين.

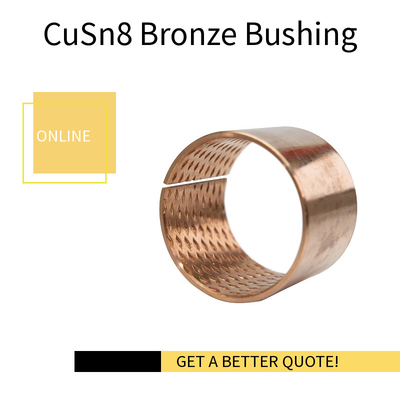

الغطاء البرونزي مصنوع من البرونزكوسن8بييتم ختم السطح بمقابس زيت الماس، والتي يتم تخزينها لتوفير النفط.مضاد جيد للتعبالمنتجات غالبا ما تستخدم في ظل ظروفحمولة عالية وسرعة تشغيل منخفضة، على سبيل المثال B في الزراعة والبناء والآلات الهندسية. محمل النحاس، مع صيغة خاصة من سبيكة النحاس عالية الكثافة كمصفوفة،السطح يمكن أن يتم طي وفقا لمتطلبات المستخدم الماس أو الأحذية النفط نصف الكرة، خندق الزيت. معكثافة عالية وضغط محمل مرتفع، مقاومة جيدة للارتداء، حياة طويلةوالمزايا الأخرى، لاستبدال مجموعات الصب النحاس التقليدية، يمكن أنتخفيض حجم آلاتنا، خفض التكلفة،FB090 إلى استخدامها على نطاق واسع في آلات رفع، آلات البناء، شاسية الجرار السيارات، صناعة آلات الأدوات والآلات التعدينية، ويمكن أيضا أن تكون في محامل، شجيرات فلانج،أجهزة غسيل الضغط، ووعاء تشيو وهلم جرا
| 090 غلاف برونزي | كيو | (إس إن) | (ب) |
| راحة | 7~9% | 0.2 إلى 0.4% |
يتم الضغط على الوعاء في مقعد الوعاء بحيث يتم تحميل H7.حيث يتم تحميل H9.
مناسبة المحامل للعمود
بالنسبة إلى المحامل مع التسامح H9 ، نوصي بـ e7 أو f7 كالتسامح للعمود.إذا تم تحديد محور h ، فمن المستحسن أن يكون التسامح في القطر الداخلي للمحامل F7.
التشحيم الغطاء
يتم تحقيق التشحيم عن طريق تمرير العمود أو الشعاعي من خلال غطاء العامل.يمكن استخدام جميع أنواع الدهون الشائعة أو الزيوت.
الطقوس غير القياسية
يمكننا أن نوصي الحجم المناسب، والشكل، والشكل أو الطول بناء على الطلب. يرجى الاتصال بنا للحصول على اقتباس أو مزيد من المعلومات.
|
الأداء |
البيانات |
|
|
الحمولة الديناميكية القصوى |
|
100N/mm2 |
|
السرعة الخطية القصوى ((الدهون)) |
التشحيم بالدهون |
2m/s |
|
الحد الأقصى لقيمة الطاقة الكهروضوئية |
التشحيم بالدهون |
2.8N/mm2·m/s |
|
قوة الشد |
|
460N/mm2 |
|
قوة الغلة |
|
280N/mm2 |
|
صلابة |
|
90~150HB |
| الأداء | البيانات | |
| محور التزاوج | صلابة | ≥50HRC |
| محور التزاوج | الخامة | 0.4~1.0 |
| درجة حرارة العمل | -40 ~ + 150 درجة مئوية | |
| معامل الاحتكاك μ | 0.06 ~ 0.15 | |
| معامل توصيل الحرارة | 58W ((m·k) | |
| معامل التوسع الحراري | 18.5×10-6K-1 | |
| المادة رقم | d/DxL | المادة رقم | d/DxL | المادة رقم | d/DxL |
| أجزاء البرونزية BMZ 1010 | 10/12×10 | البرونسية المكعبات BMZ 1720 | 17/19×20 | أجزاء البرونزية BMZ 2528 | 25/28×28 |
| أجزاء البرونزية BMZ 1012 | 10/12×12 | أجزاء البرونزية BMZ 1725 | 17/19×25 | أجزاء البرونزية BMZ 2530 | 25/28×30 |
| أجزاء البرونزية BMZ 1015 | 10/12x15 | أجزاء البرونزية BMZ 1808 | 18/20×8 | أجزاء البرونزية BMZ 2532 | 25/28×32 |
| أجزاء البرونزية BMZ 1020 | 10/12×20 | البرونسية المكعبات BMZ 1810 | 18/20×10 | أجزاء البرونزية BMZ 2535 | 25/28×35 |
| أجزاء البرونزية BMZ 1108 | 11/13x8 | البرونسية المكعبات BMZ 1812 | 18/20×12 | أجزاء البرونزية BMZ 2540 | 25/28×40 |
| أجزاء البرونزية BMZ 1109 | 11/13x9 | البراغيث البرونزية BMZ 1815 | 18/20×15 | أجزاء البرونزية BMZ 2550 | 25/28×50 |
| البرونسية القشرة BMZ 1110 | 11/13×10 | أجزاء البرونزية BMZ 1820 | 18/20×20 | أجزاء البرونزية BMZ 2560 | 25/28×60 |
| أجزاء البرونزية BMZ 1112 | 11/13x12 | أجزاء البرونزية BMZ 1825 | 18/20×25 | أجزاء البرونزية BMZ 2610 | 26/30×10 |
| أجزاء البرونزية BMZ 1206 | 12/14x6 | أوراق البرونزية BMZ 1830 | 18/20×30 | أجزاء البرونزية BMZ 2612 | 26/30×12 |
| أجزاء البرونزية BMZ 1208 | 12/14x8 | أجزاء البرونزية BMZ 2008a | 20/22×8 | أجزاء البرونزية BMZ 2615 | 26/30×15 |
| أجزاء البرونزية BMZ 1210 | 12/14×10 | أجزاء البرونزية BMZ 2010a | 20/22×10 | أجزاء البرونزية BMZ 2620 | 26/30×20 |
| أجزاء البرونزية BMZ 1212 | 12/14x12 | البرونسية المكعبات BMZ 2012a | 20/22×12 | أجزاء البرونزية BMZ 2625 | 26/30×25 |
| أوراق البرونزية BMZ 1214 | 12/14x14 | أجهزة التشغيل | 20/22×15 | أجزاء البرونزية BMZ 2630 | 26/30×30 |
| أجزاء البرونزية BMZ 1215 | 12/14x15 | البرونسية القشرة BMZ 2020a | 20/22×20 | أجزاء البرونزية BMZ 2635 | 26/30×35 |
| أجزاء البرونزية BMZ 1216 | 12/14x16 | أجهزة التشغيل | 20/22×25 | أجزاء البرونزية BMZ 2640 | 26/30×40 |
| أجزاء البرونزية BMZ 1220 | 12/14×20 | أجزاء البرونزية BMZ 2030a | 20/22×30 | أجزاء البرونزية BMZ 2650 | 26/30×50 |
| أجزاء البرونزية BMZ 1225 | 12/14×25 | أجزاء البرونزية BMZ 2035a | 20/22×35 | أجزاء البرونزية BMZ 2810a | 28/31x10 |
| البرونسية القشرة BMZ 1308 | 13/15×8 | أجزاء البرونزية BMZ 2040a | 20/22×40 | أجزاء البرونزية BMZ 2812a | 28/31x12 |
| البروونزية البشاشات BMZ 1309 | 13/15x9 | أجزاء البرونزية BMZ 2008b | 20/23×8 | أجزاء البرونزية BMZ 2815a | 28/31x15 |
| أجزاء البرونزية BMZ 1310 | 13/15×10 | أجزاء البرونزية BMZ 2010b | 20/23×10 | أجزاء البرونزية BMZ 2820a | 28/31x20 |
| أجزاء البرونزية BMZ 1312 | 13/15×12 | أجزاء من القشرة البرونزية BMZ 2012b | 20/23×12 | أجهزة التشغيل النحاسية | 28/31x25 |
| أجزاء البرونزية BMZ 1315 | 13/15x15 | أجهزة التشغيل | 20/23×15 | أجزاء البرونزية BMZ 2830a | 28/31x30 |
| البروونزية المكعبات BMZ 1410 | 14/16×10 | أجزاء البرونزية BMZ 2020b | 20/23×20 | أجهزة التشغيل النحاسية | 28/31x32 |
| أجزاء البرونزية BMZ 1412 | 14/16×12 | أجزاء البرونزية BMZ 2025b | 20/23×25 | أجزاء البرونزية BMZ 2835a | 28/31x35 |
| البرونسية المكعبات BMZ 1415 | 14/16x15 | أجزاء البرونزية BMZ 2030b | 20/23×30 | أجهزة التشغيل النحاسي BMZ 2840a | 28/31x40 |
| البروونزية البشاشات BMZ 1420 | 14/16×20 | أجزاء البرونزية BMZ 2035b | 20/23×35 | أجهزة التشغيل النحاسية | 28/32×10 |
| أجزاء البرونزية BMZ 1422 | 14/16×22 | أجزاء البرونزية BMZ 2040b | 20/23×40 | البرونسية القشرة BMZ 2812b | 28/32x12 |
| البروونزية المكعبات BMZ 1425 | 14/16×25 | أجزاء البرونزية BMZ 2210 | 22/25×10 | أجهزة التشغيل النحاسية | 28/32x15 |
| البرونسية البشاشات BMZ 1508 | 15/17x8 | أجزاء البرونزية BMZ 2212 | 22/25×12 | أجهزة التشغيل النحاسية | 28/32x20 |
| البرونسية المكعبات BMZ 1510 | 15/17×10 | أجزاء البرونزية BMZ 2215 | 22/25×15 | أجهزة التشغيل النحاسية | 28/32x25 |
| أجزاء البرونزية BMZ 1512 | 15/17×12 | أجزاء البرونزية BMZ 2220 | 22/25×20 | أجزاء البرونزية BMZ 2830b | 28/32x30 |
| أوراق البرونزية BMZ 1515 | 15/17×15 | أجزاء البرونزية BMZ 2225 | 22/25×25 | أجزاء البرونزية BMZ 2832b | 28/32x32 |
| البرونسية البشاشات BMZ 1518 | 15/17×18 | أجزاء البرونزية BMZ 2230 | 22/25×30 | أجزاء البرونزية BMZ 2835b | 28/32x35 |
| البرونسية المكعبات BMZ 1520 | 15/17×20 | أجزاء البرونزية BMZ 2235 | 22/25×35 | البرونسية المكعبات BMZ 2840b | 28/32x40 |
| أوراق البرونزية BMZ 1525 | 15/17×25 | أجزاء البرونزية BMZ 2238 | 22/25×38 | أجزاء البرونزية BMZ 3010 | 30/34×10 |
| أوراق البرونزية BMZ 1608 | 16/18×8 | أجزاء البرونزية BMZ 2240 | 22/25×40 | أجزاء البرونزية BMZ 3012 | 30/34×12 |
| البرونسية المكعبات BMZ 1610 | 16/18×10 | أجزاء البرونزية BMZ 2245 | 22/25×45 | أجزاء البرونزية BMZ 3015 | 30/34x15 |
| أوراق البرونزية BMZ 1612 | 16/18×12 | أجزاء البرونزية BMZ 2250 | 22/25×50 | أجزاء البرونزية BMZ 3020 | 30/34×20 |
| البروونزية البشاشات BMZ 1615 | 16/18×15 | أجزاء البرونزية BMZ 2410a | 24 × 27 × 10 | أجزاء البرونزية BMZ 3025 | 30/34×25 |
| البروونزية القشرة BMZ 1618 | 16/18×18 | أجهزة التشغيل | 24 × 27 × 12 | أجزاء البرونزية BMZ 3028 | 30/34×28 |
| أجزاء البرونزية BMZ 1620 | 16/18×20 | أجزاء البرونزية BMZ 2415a | 24 × 27 × 15 | أجزاء البرونزية BMZ 3030 | 30/34×30 |
| البرونسية القشور BMZ 1625 | 16/18×25 | أجزاء البرونزية BMZ 2420a | 24 × 27 × 20 | أجزاء البرونزية BMZ 3032 | 30/34×32 |
| البرونسية الباشينغز BMZ 1708 | 17/19x8 | أجزاء البرونزية BMZ 2425a | 24 × 27 × 25 | أجزاء البرونزية BMZ 3035 | 30/34x35 |
| أجزاء البرونزية BMZ 1710 | 17/19×10 | أجزاء البرونزية BMZ 2428a | 24 × 27 × 28 | أجزاء البرونزية BMZ 3038 | 30/34x38 |
| البروونزية البشاشات BMZ 1712 | 17/19×12 | أجزاء البرونزية BMZ 2430a | 24 × 27 × 30 | أجزاء البرونزية BMZ 3040 | 30/34×40 |
| أوراق البرونزية BMZ 1715 | 17/19x15 | أجزاء البرونزية BMZ 2432a | 24 × 27 × 32 | أجزاء البرونزية BMZ 3045 | 30/34x45 |
| البرونسية المكعبات BMZ 1718 | 17/19x18 | أجزاء البرونزية BMZ 2435a | 24 × 27 × 35 | أجزاء البرونزية BMZ 3050 | 30/34×50 |
| أجزاء البرونزية BMZ 2438a | 24 × 27 × 38 | أجزاء البرونزية BMZ 3210 | 32/36×10 | ||
| أجزاء البرونزية BMZ 2440a | 24×27×40 | أجزاء البرونزية BMZ 3212 | 32/36×12 | ||
| أجزاء البرونزية BMZ 2450a | 24×27×50 | أجزاء البرونزية BMZ 3215 | 32/36x15 | ||
| أجزاء البرونزية BMZ 2410b | 24 × 28 × 10 | أجزاء البرونزية BMZ 3218 | 32/36x18 | ||
| أجزاء البرونزية BMZ 2412b | 24 × 28 × 12 | أجزاء البرونزية BMZ 3220 | 32/36×20 | ||
| أجزاء البرونزية BMZ 2415b | 24 × 28 × 15 | أجزاء البرونزية BMZ 3225 | 32/36×25 | ||
| أجهزة التشغيل | 24 × 28 × 20 | أجزاء البرونزية BMZ 3230 | 32/36×30 | ||
| أجزاء البرونزية BMZ 2425b | 24 × 28 × 25 | أجزاء البرونزية BMZ 3235 | 32/36x35 | ||
| أجزاء البرونزية BMZ 2428b | 24 × 28 × 28 | أجزاء البرونزية BMZ 3240 | 32/36×40 | ||
| أجزاء البرونزية BMZ 2430b | 24 × 28 × 30 | أجزاء البرونزية BMZ 3245 | 32/36x45 | ||
| أجزاء البرونزية BMZ 2432b | 24 × 28 × 32 | أجزاء البرونزية BMZ 3250 | 32/36×50 | ||
| أجزاء البرونزية BMZ 2435b | 24 × 28 × 35 | أجزاء البرونزية BMZ 3410 | 34/38×10 | ||
| أجزاء البرونزية BMZ 2438b | 24 × 28 × 38 | أجزاء البرونزية BMZ 3412 | 34/38×12 | ||
| أجزاء البرونزية BMZ 2440b | 24 × 28 × 40 | أجزاء البرونزية BMZ 3415 | 34/38x15 | ||
| أجزاء البرونزية BMZ 2450b | 24 × 28 × 50 | أجزاء البرونزية BMZ 3420 | 34/38×20 | ||
| أجزاء البرونزية BMZ 2510 | 25/28×10 | أجهزة البرونس BMZ 3425 | 34/38×25 | ||
| أجزاء البرونزية BMZ 2512 | 25/28×12 | أجزاء البرونزية BMZ 3430 | 34/38×30 | ||
| أجزاء البرونزية BMZ 2515 | 25/28×15 | أجزاء البرونزية BMZ 3435 | 34/38x35 | ||
| أجزاء البرونزية BMZ 2520 | 25/28×20 | أجزاء البرونزية BMZ 3440 | 34/38x40 | ||
| أجزاء البرونزية BMZ 2525 | 25/28×25 | أجزاء البرونزية BMZ 3445 | 34/38x45 |
