| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | ارتداء لوحات لوحة خالية من النفط لوحة ، الموردين لوحة الجرافيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | T/T |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل الم |
يشير Brass 500 SWP Wear Bronze Plate With Graphite Embedded إلى نوع من ألواح سبيكة النحاس التي تم تعزيزها بالجرافيت المضمنة داخل مصفوفة البرونز لتحسين مقاومة الارتداء.النحاس 500 SWP هو تركيب معين من سبائك النحاس الذي يمتلك خصائص ميكانيكية ممتازة ومقاومة للتآكل، مما يجعلها مناسبة للتطبيقات التي تتطلب مقاومة ارتداء عالية ومتانة.
يقدم إدراج الجرافيت في اللوحة البرونزية العديد من المزايا ، بما في ذلك زيادة التشحيم وانخفاض الاحتكاك ، مما يعزز بدوره مقاومة الارتداء للمادة.هذا يجعله مناسبًا للتطبيقات التي تتعرض فيها المكونات لحركات زلقة أو دوارة متكررة وتتطلب حياة خدمة طويلة.
يمكن استخدام الصفيحة البرونزية ذات الجرافيت المدمج في مختلف الصناعات مثل التعدين والبناء والآلات الثقيلةحيث تتعرض مكونات المعدات للبيئات القاسية وتتطلب مواد قوية للحفاظ على سلامتها ووظائفهاإن الجمع بين مقاومة النحاس للتآكل وخصائص الجرافيت المقاومة للاستعمال ينتج عن مادة متينة وموثوقة للغاية لهذه التطبيقات.
لوحة توجيه، التشحيم الذاتي السعر ووقت التسليم عند الطلب.
غطاء البرونزمحامل متحركهو نوع من المنتجات القياسية لشركتنا. هذا النوع من محامل التشحيم الذاتي يسمى أيضا محامل بدون زيت،حامل النحاس،حاوية كوبر،حاوية محامل متحركة صلبة،البرونزية الحاجز البرونزي، غرافيت مغلقة برونزية غطاء محمل غطاء، غطاء دليل والغرافيت مليئة غطاء محمل غطاء.

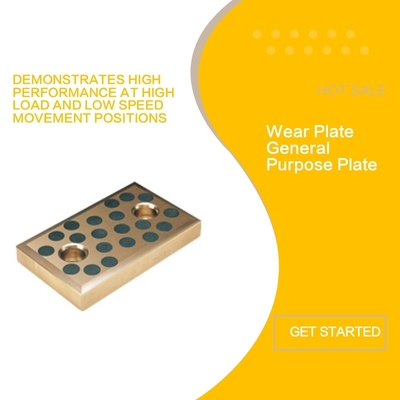

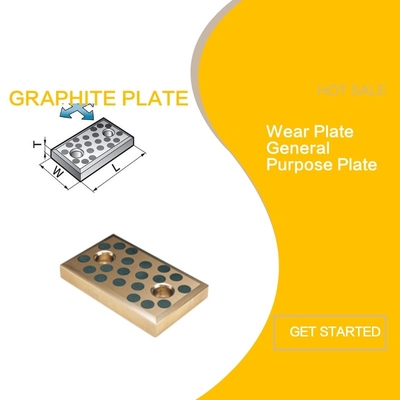

النحاس 500 SWP ارتداء لوحة برونزية مع الجرافيت المدمجة
| لا. | DIN | المادة رقم | التعيين | معيار ASTM | نسبة | الكثافة (g/cm3) | 0.2٪ الإجهاد (MPa) | قوة الشد (MPa) | الإجهاد (%) | E-module (MPa) | صلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في مجال صناعة السيارات والفضاء والهندسة البحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا بسبب تنوعها وأدائها. |
| 2.1090.03 | كوسن7زينب | ب 271 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | كوسن7زينب | ب 505 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيدها بعد | Cu 84 - 87، Sn 11 - 13، Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم عادة في تصنيع المحامل والحافظات والمكونات التي تتطلب قدرة عالية على الحمل ومقاومة الارتداء ، وخاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | ب 505 | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | كوال10ني | B 584 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في الملاحة البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة عالية ومتانة. معروفة بالحمولات الشديدة والبيئات القاسية التآكل. |
| 2.0975.02 | كوال10ني | ب 30 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | كوال10ني | ب 271 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | كوال10ني | ب 505 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67، Al 3-7، Fe 1.5-4، Mn 2.5-5، Zn بقية | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية مصممة لحملات عالية ومقاومة للهجوم التآكل. |
| 2.0598.02 | CuZn25Al5 | ب 30 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | ب 271 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | كوسن12 | لم يتم توحيدها بعد | كيو 84 - 88، سن 11 - 13، بي بي 1، ني 2.0، Sb 0.2، بي 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم عادة في تصنيع المحامل والدوائر والمكونات التي تتطلب مقاومة ارتداء عالية. معروفة بسهولة التصنيع الجيدة ومقاومة التآكل ، وخاصة في بيئات مياه البحر.جميع حقوق المحتوى المدرج محجوزة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز استمارة التسليم: .01 = صب الرمل، .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب متواصل | ||||||||||||
| القياس رقم | W | (ل) | أ | ب | الرسم |
| لوحة التآكل SWP -18 * 50 | 18 | 50 | - | 20 | أ |
| لوحة تآكل SWP -18*75 | 75 | 45 | |||
| لوحة التآكل SWP -18*100 | 100 | 70 | |||
| لوحة التآكل SWP -18*150 | 150 | 60 | ب | ||
| لوحة التآكل SWP 28 * 50 | 28 | 50 | - | 20 | أ |
| لوحة التآكل SWP -28*75 | 75 | 45 | |||
| لوحة التآكل SWP -28*100 | 100 | 70 | |||
| لوحة التآكل SWP -28*150 | 150 | 60 | ب | ||
| SWP لوحة التآكل 38*50 | 38 | 50 | - | 20 | أ |
| لوحة تآكل SWP -38*75 | 75 | 45 | |||
| لوحة التآكل SWP 38*100 | 100 | 70 | |||
| لوحة التآكل SWP -38*150 | 150 | 60 | ب | ||
| لوحة التآكل SWP -48 * 75 | 48 | 75 | - | 45 | أ |
| لوحة التآكل SWP -48 * 100 | 100 | 70 | |||
| لوحة التآكل SWP -48 * 125 | 125 | 95 | |||
| لوحة التآكل SWP -48 * 150 | 150 | 60 | ب | ||
| لوحة التآكل SWP -75 * 75 | 75 | 75 | 45 | 45 | ج |
| لوحة التآكل SWP -75 * 100 | 100 | 70 | |||
| لوحة التآكل SWP 75 * 125 | 125 | 95 | |||
| لوحة تآكل SWP -75 * 150 | 150 | 60 | د | ||
| لوحة التآكل SWP -100 * 100 | 100 | 100 | 70 | 70 | ج |
| لوحة التآكل SWP -100 * 125 | 125 | 95 | |||
| لوحة التآكل SWP -100 * 150 | 150 | 60 | د |
| سرعة الانزلاق v: | 30 متر/دقيقة |
| المواد الأساسية: | النحاس الخاص (SO#50SP2) |
| مزلق ذاتياً: | نعم.. |
| المزلق: | الجرافيت |
| ضغط السطح P: | 100 N/mm2 |
| قيمة P*v: | 200 N/mm2 × m/min |
| درجة حرارة العمل: | -50 درجة مئوية / +200 درجة مئوية (أكثر من 300 درجة مئوية) |
| معامل الاحتكاك: | 0,07 |
الصلبة القائمة على النحاس / المزلق الصلب المدمج لوحات الزحام الخالية من الزيت SWP غسالة بلا زيت لوحة ارتداء لوحة الجرافيت
لوحة الملابس ذات الغرض العام لوحة #500SP (SWP SERIES) بواسطة VIIPLUS مصنوعة حسب الطلب من الصين (SWP-100200)برونزية صفيحة الزحف المغلفة.pdfمتجر على الانترنت - اختيار، تكوين، الطلب.
لوحة الارتداء البرونزية
برونز البوشينغ # 500 SWP لوحة ارتداء خالية من الزيت مع سدادات الجرافيتCuZn25Al5Mn4Fe3 + مغلقات الجرافيت.الخصائص. برونز بوشينغ 500 سلسلة محامل تتضمنالمعادن ذات الجودة العالية القائمة على سبائك النحاسمع سدادات المزلق الصلبة المصممة.
برونز بوشينغ # 500 SWP لوحة ارتداء خالية من الزيت مع سدادات الجرافيت
الوصف: البرونزية التجويف النحاس عالية التوتر مع سدادات الجرافيت.
الوظيفة والسمك: الاحتكاك / ارتداء الزحف
المواد:المعدنية،النحاس CuZn25Al5Mn4Fe3 + سدادات الجرافيت
تحتوي على محامل من سلسلة برونز بوشينغ 500المعادن ذات الجودة العالية على أساس سبيكة النحاس مع سدادات المزلق الصلبة المصممةتم تصميم هذه المحامل لاستيعاب مجموعة واسعة من متطلبات التطبيقات التي تطلبها المعدات الحالية.التسامحات الدقيقة باستخدام موقع مغلق استراتيجي ومكونات المغلق تضمن تقديم الأداء والخدمة الخالية من التشحيميتوفر هذا النمط من المحامل في بوصة قياسية ومترية ، ويتم تصنيعه حسب الأحجام المطلوبة. توفر محامل سلسلة 500 حدود درجة حرارة متطرفة وأداء سعة حمولة عالية.متوفرة في محامل نمط المجلة ولوحة التآكل المسطحة.
قد لا يتم تغطية مواصفات وأبعاد بعض الأجزاء بالكامل. للحصول على تفاصيل دقيقة، راجع كتالوجات الشركة المصنعة.
1)معدات الجرارات الثقيلة والأدوات الزراعية
2) معدات التعدين
3) معدات الغابات
4) دعم عمود شفرة خزان الخلط
5) مصانع الصهارة و الفرن و معدات إنتاج الصلب
6) تطبيقات HVAC
7) محامل الدراجات الثقيلة ودعم العجلات
8) تطبيقات مجفف الفينير كارت، وربما تطبيقات أخرى...
|
الدرجة |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
المواد |
CuZn25AI5Mn4Fe3 |
كوسن5بي5زين5 |
CuAI10Ni5Fe5 |
كوسن12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
صلابة |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
قوة السحب |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
|
قوة العائد |
≥ 450 |
≥90 |
≥260 |
≥ 150 |
≥ 450 |
|
الطول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التوسع الخطي |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
ماكس.تيمب. |
-40~+300 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+300 درجة مئوية |
|
الحمل الديناميكي القصوى |
100 |
60 |
50 |
70 |
120 |
|
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((التشحيم) |
200 |
60 |
60 |
80 |
200 |
|
تشوهات الضغط |
< 0.01 ملم |
< 0.05 ملم |
< 0.04 ملم |
< 0.05 ملم |
< 0.005 ملم |
| رقم قطع الغيار | العرض | الطول | السماكة | حفرة التثبيت | عدد الثقوب | هندسة تشامفر | ||||||||
| W | التسامح | (ل) | التسامح | T | التسامح | W1 | التسامح | W2 | 1 |
التسامح | 2 |
|||
| SWP-4875 | 48 | -صفر1 -صفر3 |
75 | -صفر1 -صفر3 |
20 | ± 0.025 | - | ± 0.2 | - | 45 | ± 0.2 | 15 | 2 | ب |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
أ |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
