| الاسم التجاري: | VIIPLUS Sleeve & Bearing |
| رقم الطراز: | C86300 البرونز البطانات |
| الـ MOQ: | معيار حجم البطانة لا يوجد كمية من أجل الحد الأدنى |
| السعر: | Bushings High Quality Price Ratio B2B |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
تم تصميم بطانات البرونز المصبوب بالقصدير C93200، والمعروفة أيضًا باسم ألواح توجيه المحمل ذاتية التشحيم، خصيصًا للتطبيقات في الخلاطات والطواحين. توفر هذه البطانات مقاومة تآكل استثنائية وخصائص ذاتية التشحيم، مما يضمن تشغيلًا سلسًا وفعالًا على مدى فترات زمنية طويلة.
مصنوعة من سبيكة برونزية عالية الجودة من القصدير، تمتلك بطانات C93200 خصائص ميكانيكية ممتازة مثل القوة والليونة ومقاومة التآكل. تعمل الطبيعة ذاتية التشحيم لهذه البطانات على التخلص من الحاجة إلى التشحيم المنتظم، مما يقلل من متطلبات الصيانة ووقت التوقف.
تم تصميم البطانات المصبوبة بدقة لتناسب نماذج الخلاطات والطواحين المختلفة، مما يوفر حلاً موثوقًا وفعالاً من حيث التكلفة للتطبيقات التي تتطلب دورانًا سلسًا واحتكاكًا ضئيلاً. تم تصميم ألواح توجيه المحمل لتحمل الأحمال الثقيلة والتشغيل المستمر، مما يضمن الاستقرار والمتانة على المدى الطويل.
باختصار، تعتبر بطانات البرونز المصبوب بالقصدير C93200، بخصائصها ذاتية التشحيم ومقاومتها الممتازة للتآكل، خيارًا مثاليًا لتطبيقات الخلاطات والطواحين، مما يوفر أداءً فائقًا وتقليل متطلبات الصيانة.
يجب أن تفتح البطانة البرونزية تجاويف ذات حجم مناسب وترتيب منظم على السطح المعدني للاحتكاك لمصفوفة المحمل، ثم تدمج مادة تشحيم صلبة مصبوبة بخصائص تشحيم ذاتية فريدة في التجاويف (تبلغ مساحة مادة التشحيم الصلبة بشكل عام 25٪ من مساحة الاحتكاك -35٪) ومصنوعة من محامل ذاتية التشحيم. يجمع المحمل بين المزايا الخاصة بمصفوفة المعدن والمادة المشحمة المصممة خصيصًا، ويتجاوز قيود المحامل العامة التي تعتمد على تشحيم الفيلم الزيتي.
يجب تحديد الجسم الأساسي للمحمل المنزلق وفقًا لظروف عمل المحمل نفسه. المواد الأكثر استخدامًا هي النحاس عالي القوة، وبرونز القصدير، والمسبوكات، وما إلى ذلك. هناك نوعان رئيسيان من مواد التشحيم الصلبة المضمنة، أحدهما هو الرصاص الأسود الطبيعي، والجرافيت الاصطناعي، وتركيب MoS2، والآخر هو مركب مع كـ مصفوفة. وفقًا لظروف تشغيل المحمل الخاصة، يمكن أن يضمن الجمع بين ركائز معدنية مختلفة ومواد تشحيم صلبة مضمنة أن المنتج يمكنه تلبية الاحتياجات الخاصة لظروف التشغيل المختلفة لدرجة الحرارة والحمل والحركة والوسائط، مع ضمان التشغيل المستقر والموثوق.
• مقاومة التآكل، حركة سلسة
• تركيب بسيط
• خالية من التشحيم والصيانة
• تشغيل جاف، مقاوم للأوساخ
• تجميع بسيط وسريع
• يمكن تعديل مستوى الاحتكاك عن طريق تدوير وظيفة التثبيت
• مناسب لأضيق مساحة تركيب
• نظرًا لعدم وجود كرات أو بكرات خطية، فلا يوجد صوت
• اعتماد ملف تعريف ألومنيوم صلب، لذلك لا يوجد انحراف
| الموديل | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| الدرجة العلامات التجارية الصينية GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | فولاذ + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| دولي ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | فولاذ + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ألمانيا DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاذ + CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ياباني JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| الولايات المتحدة ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| المعيار البريطاني | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| العناصر الكيميائية | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( % ) | الباقي | الباقي | الباقي | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | الباقي | الباقي |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
| الأداء | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Max.load P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Max.speed V ( m/s ) | Dry0.4 oil5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Density ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Tensile strength ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Elongation ( % ) | > 10 | > 4 | > 10 | - | - |
| Hardness ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| Friction coef. ( μ ) | Oil lubrication: 0.03 | Friction(dry): 0.16 | |||
Viiplusتركز دائمًا على الأسواق الخارجية، من خلال تلبية المتطلبات المتزايدة باستمرار لتحديث العملاء. يمكننا توفير المنتجات وفقًا للمعايير الدولية، ويمكننا أيضًا توفيرها وفقًا لطلبات العملاء. مع جودة المنتج المستقرة وأفضل مستوى من الخدمات، تم تصدير منتجاتنا إلى العشرات من البلدان والمناطق من أوروبا والولايات المتحدة وجنوب شرق آسيا، إلخ.
C93200 هي مادة شبه صلبة مقاومة للتآكل ومياه البحر. مناسبة للشجيرات وألواح التآكل. يجب أن تكون الخلوص العام للتشغيل بين العمود وثقب المحمل على الأقل قطر العمود × 0.001.
نقوم بتصنيع مسبوكات بطانات برونزية ومحامل تشكيل وفقًا لتحملاتك الدقيقة، معتمدة وفقًا للمواصفات من قبل مصنعنا الصيني وإدارات مراقبة الجودة. نود أن نعرض لك ما يمكننا فعله من أجلك.C93200 Tin Bronze محامل التشحيم الذاتي - بطانات برونزية | تطبيق محامل الأكمام: البناء، التعدين، التحميل • الخلاطات والطواحين • آلات البناء • منصات التعدين • المجارف الكهربائية
C93200 Tin Bronze Bushings محمل صيانة ذاتية ذاتية التشحيم الأشكال المتوفرة بأبعاد قياسية
• شجيرات أسطوانية

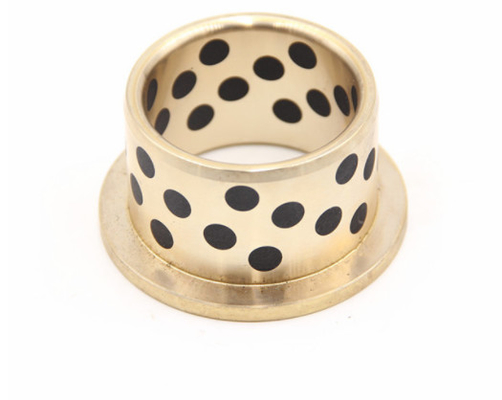

• شجيرات ذات حواف
• ألواح منزلقة
مصممة لعمر خدمة أطول وأكثر موثوقية
سبائك برونز القصدير هي توجد عادة في التروس، وبطانات عالية القوة وتطبيقات المحامل حيث توجد قوة عالية وسرعات منخفضة وأحمال ثقيلة. آخر عالي القوة تشمل التطبيقات لهذه السبائك دوارات المضخات، وحلقات المكبس، ووصلات البخار، وهياكل الصمامات. تستخدم مسبوكات برونز القصدير في مكونات الجسور المتحركة، والأقراص الدوارة للجسور وغيرها من الهياكل للمحامل الثابتة والتوسعية ذات الحركة البطيئة أو المتقطعة مع الأحمال الثقيلة.
C86300* Manganese Bronze Bushings
C93200* Leaded Tin Bronze Bushings
C95400* Aluminum Bronze Bushings
|
التركيب الكيميائي الكتلة /% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
86.0-89.0 |
7.5-9.0 |
0.01 |
- |
- |
1 |
0.3 |
0.01 |
1.5 |
3.0-5.0 |
|
الخصائص الميكانيكية |
|||
|---|---|---|---|
|
قوة الشد Mpa (الحد الأدنى) |
قوة الخضوع MPa (الحد الأدنى) |
الاستطالة % |
صلابة برينيل (HB) |
|
303 |
152 |
18 |
70 |
1، في التركيب الكيميائي، تمثل القيم الفردية الحد الأقصى.
2، أداء ميكانيكي لقيمة الصلابة هو للإشارة فقط
صلب برونزي معدنيCuZn25AI5Mn4Fe3 محامل برونزية مصبوبة بالجرافيت ذات المكبس
محمل برونزي مصبوب مع سدادات جرافيت
الخصائص الهيكلية والتطبيقات
يتم إنتاج محمل التشحيم الصلب VSB-50 عن طريق تقوية النحاس الذي يتمتع بأداء جسدي جيد وقدرة جيدة للصب. علاوة على ذلك، فإن مادة النحاس لديها إلى حد كبير مضاد للتآكل جيد في الهواء والماء العذب ومياه البحر. يتم تشغيل السطح بانتظام وبدقة مع مقابس يتم فيها ملء مادة التشحيم الصلبة الخاصة. يستخدم المنتج على نطاق واسع في آلات الصب والدرفلة المتتالية، ومعدات استغلال المناجم، والسفن، والمحركات البخارية، إلخ.
محامل التشحيم الصلبة VSB-50
1. قد تعمل بدون أي زيت لفترة طويلة
2. قدرة تحميل عالية للغاية، ومضادة للتآكل جيدة واحتكاك أقل
3. مناسب بشكل خاص للسرعة المنخفضة والحمل العالي
4. مناسب للحركة الترددية أو التذبذبية أو المتقطعة حيث يصعب تكوين طبقة الزيت
5. خصائص مقاومة كيميائية جيدة ومضادة للتآكل
6. يمكن استخدامه في نطاق واسع من درجات الحرارة من -40℃-+300℃
مادة محامل الانزلاق ذات التشحيم الصلب Vsb-50 مصنوعة من معدن أساسي برونزي مصبوب قوي مع مواد تشحيم صلبة خاصة مضمنة. يتحمل المعدن الأساسي الحمل العالي وتوفر مواد التشحيم الصلبة التشحيم الذاتي. يظهر المحمل أداءً ممتازًا بدون تشحيم مسبق في ظل ظروف درجة حرارة عالية/منخفضة مع سرعة منخفضة. توفر هذه المادة حلاً للمحمل خالٍ من الصيانة، خاصة للحمل العالي والحركة المتقطعة أو المتذبذبة.
|
الدرجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
المادة |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
الصلابة |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
قوة الشد |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
قوة الخضوع |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
الاستطالة |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التمدد الخطي |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
Max.Temp. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Max.dynamic load |
100 |
60 |
50 |
70 |
120 |
|
Max.speed(Dry) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Lubrication) |
200 |
60 |
60 |
80 |
200 |
|
Compression deformation |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
|
رقم المنتج |
التركيبات الكيميائية |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
الموزعون: يرجى وضع ملصق جهة الاتصال الخاصة بك على تفاصيلنا
يستخدم منتج الأكمام البرونزية المملوءة بالجرافيت على نطاق واسع في معدات الدرفلة الفولاذية المعدنية، ومعدات التعبئة، والتوربينات الهيدروليكية، والتوربينات الغازية، والأجهزة، وآلات التعدين، وآلات بناء السفن، وصناعة النسيج، وصناعة بناء السفن، والملاحة الفضائية وغيرها من المجالات، ويستخدم أيضًا على نطاق أوسع في المجالات الصناعية والزراعية الأخرى الآلات.
