| الاسم التجاري: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| رقم الطراز: | جلبة صلبة ، برونزية مع سدادات تشحيم مضمنة خالية من الصيانة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | البطانات البرونزية عبر الإنترنت • مصنّعو محامل انزلاقية • موردون مشحمون ذاتي التزييت |

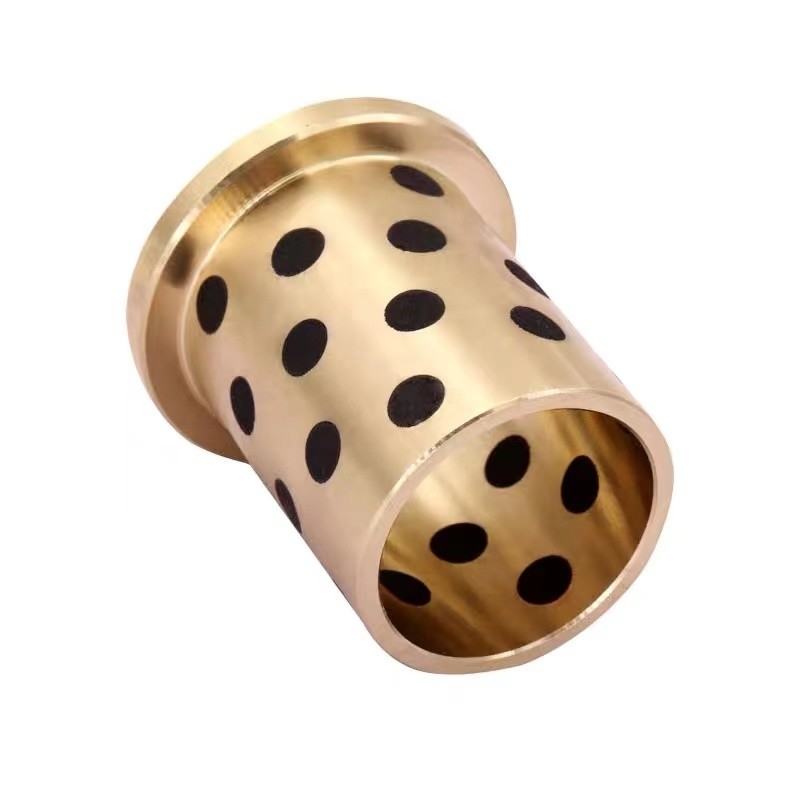

C93200 Graphite Plugged Bushings are made from Tin Bronze Casting Copper Alloy and are designed to provide excellent wear resistance and durability in applications requiring frequent sliding or rotating motionsتستخدم هذه الأدغال في مجموعة واسعة من الآلات الصناعية، بما في ذلك المعدات الثقيلة والحفر والحمولات وغيرها من آلات البناء.
جزيئات الجرافيت داخل سبيكة النحاس الصب الصفيح يقدم التشحيم الطبيعي، والحد من الاحتكاك وتراكم الحرارة أثناء التشغيل.تكاليف صيانة أقل، وتحسين الكفاءة.
يضمن تصميم الغطاء الصلب لهذه الأغلفة الاستقرار والصلابة ، في حين أن سبيكة البرونز القصوى تقدم قوة متفوقة ومقاومة للتآكل.عملية الصب تضمن خصائص المواد المتسقة ودقة الأبعاد، مما يؤدي إلى البوشينغ التي تناسب بدقة في تطبيقاتها المقصودة.
باختصار C93200 Graphite Plugged Bushings are high-performance sleeve bushes made from Tin Bronze Casting Copper Alloy that are designed to provide reliable wear resistance and durability in demanding industrial applications.
أدوات النحاس المصبوب
يتم العثور على سبائك البرونز الصفيح عادة في المعدات،البوشينغ والحاملات ذات القوة العاليةالتطبيقات التي تكون فيها قوة عالية وسرعات منخفضة وحملات ثقيلة. التطبيقات الأخرى عالية القوة لهذه السبائك هي محركات المضخات وحلقات المكبسات وأدوات البخار وأجسام الصمامات.يتم استخدام صب النحاس من القصدير في مكونات الجسر المتحركة، أجهزة تحريك للجسور وغيرها من الهياكل للحاويات الثابتة والتوسعية مع حركة بطيئة أو متقطعة مع أحمال ثقيلة.
مصنّع أجهزة التشغيل المتواصلة من البرونز
إنها مادة محملة ذاتية التشحيم تتكون منبرونزية ذات جودة عالية مع جيوب مطاطية صلبة

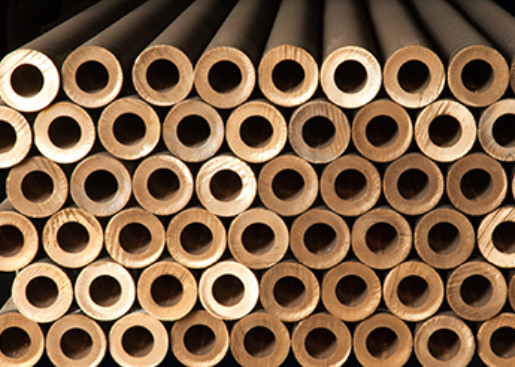

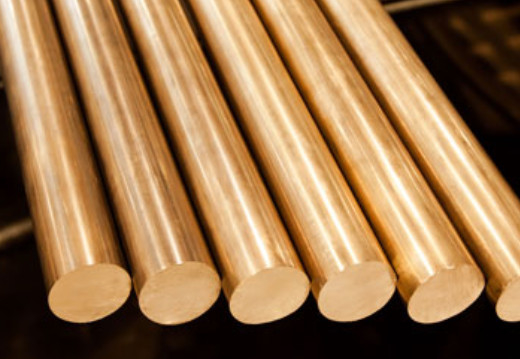

التشحيم الذاتيالبرونز المغطى بالجرافيتيتم معالجة أجهزة الأكمام من الأسطوانة البرونزية المتواصلة. ثم يتم طحنها وربطها بمقابس قائمة على غرافيت المزلق الصلب.البوشينغات الجرافيت المغلقة رائعة للتطبيقات حيث الصيانة صعبة وحيث يمكن أن تحترق الزيوت والزيوت العادية بسبب درجات الحرارة العاليةالمادة الأساسية البرونزية المصبوبة تعطي هذه المنتجاتقدرات تحمل أقوىبالمقارنة مع غيرها من الأقواس البرونزية ذاتية التشحيم.
| التركيب الكيميائي الكتلة/٪ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| كيو | (إس إن) | ال | في | م | نـي | Pb | نعم | (ب) | زين |
| 85.0-890 | 11-130 | 0.01 | 0.15 | - | 0.5 | 0.25 | 0.01 | 0.3 | 0.25 |
| الخصائص الميكانيكية | |||
|---|---|---|---|
| قوة السحب Mpa ((Min) | قوة الوصول MPa ((Min) | الطول % | صلابة برينيل ((HB) |
| 280 | 150 | 5 | 90 |
1في التكوين الكيميائي، القيم الفردية تمثل القيم القصوى
2"الأداء الميكانيكي لقيمة القسوة هو مجرد مرجع.
محامل غرافيتيةيجب أن يغمس في المزلق قبل التطبيق. يمتص الجرافيت المزلق ، والذي يتم نقله بعد ذلك إلى العمود عند تسخينه بحركة العمود.هذا الإجراء يوفر الزيت اللازمة لتزيين ولكن ليس بكمية كافية للتسبب في تسرب في أطراف المحامليتم إعادة امتصاص الزيت من قبل الجرافيت عندما يتوقف الحركة.
ويتم تنفيذ رسم الجرافيت من خلال حفر تشكيل ثقب متدفق من خلال جدار الوعاء وضغط الجرافيت في هذه الثقوب والخبز الصلب.يتم تحديد حجم وعدد الثقوب التي تم حفرها وعدد الصفوف من خلال طول الوعاء والقطر.
المقابس البرونزية المغطاة بالجرافيت مرنة ذاتياً و خالية من الصيانةيتم تصنيع هذه البوشينغ من البرونز المصبوب المستمر ويتم توصيلها بمغلفات مادة تزيين صلبة. يجب أن يتم فصل البوشينغ وسطح التزاوج دائمًا بواسطة فيلم من المادة التزويدية.العديد من مكونات (VIPLUS) تستخدم الجرافيتهنا ما تحتاج إلى معرفته عنه. الجرافيت هو الكربون العادي في شكل غير عادي للغاية، بلور ثنائي الأبعاد. فكر في ذلك كصفحة سميكة ذرة واحدة.قطعة من الجرافيت هي كومة من هذه الأوراقالرصاصة من الجرافيت تبدو زيتية لأن هذه الأوراق ذات السُمك ذرة واحدة زلقة جداً
غلاف الأكمام البرونزية ذات التشحيم
غطاء الغلاف الجرافيت
الحجابات بحجم بوصة
الحجابات ذات الحجم المتري
يمكن استخدام غلافات البرونز المصبوب بالجرافيت حيث يجب دعم الأحمال الثقيلة بسرعة منخفضة إلى متوسطة
البلاغ الجرافيت الصب البرونزية غلاف قادر على تحمل درجات حرارة عالية تصل إلى 570 درجة فهرنهايت
ميزة التشحيم الذاتي تسمح باستخدام المحامل عندما يكون الزيت صعبًا ومكلفًا لتنفيذه ، وحيث لا يمكن استخدام الدهون / الزيت.يتم تحقيق تزيين ممتاز حتى تحت أحمال عالية عند سرعات منخفضة.
التشحيم الذاتي بمساحات التشحيم الصلبة المدمجة خصيصًا يقلل من الاحتكاك. معامل الاحتكاك: 0.04 إلى 0.2
| الدرجة | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| المواد | CuZn25AI5Mn4Fe3 | كوسن5بي5زين5 | CuAI10Ni5Fe5 | كوسن12 | CuZn25AI5Mn4Fe3 |
| الكثافة | 8 | 8.9 | 7.8 | 8.9 | 8 |
| صلابة | ≥210 | ≥ 70 | ≥ 150 | ≥75 | ≥235 |
| قوة السحب | ≥750 | ≥ 250 | ≥ 500 | ≥270 | ≥800 |
| قوة العائد | ≥ 450 | ≥90 | ≥260 | ≥ 150 | ≥ 450 |
| الطول | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| معامل التوسع الخطي | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| ماكس.تيمب. | -40~+300 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+300 درجة مئوية |
| الحمل الديناميكي القصوى | 100 | 60 | 50 | 70 | 120 |
| السرعة القصوى (جافة) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((التشحيم) | 200 | 60 | 60 | 80 | 200 |
| تشوهات الضغط | < 0.01 ملم | < 0.05 ملم | < 0.04 ملم | < 0.05 ملم | < 0.005 ملم |
أجهزة البناء، أجهزة الكشافات الكهربائية، أجهزة تشغيل الشبكة والإرشادات، أجهزة صناعة الصبغات، أجهزة مصنع الصلب، أجهزة التجفيف,المطبوعات ، خطوط التجميع ، الهياكل الكهرومائية ، المربعات ، معدات الرفع ، آلات طائرات ومصانع الورق والعديد من التطبيقات الصناعية الأخرى.
