| الاسم التجاري: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| رقم الطراز: | جلبة صلبة ، برونزية مع سدادات تشحيم مضمنة خالية من الصيانة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |

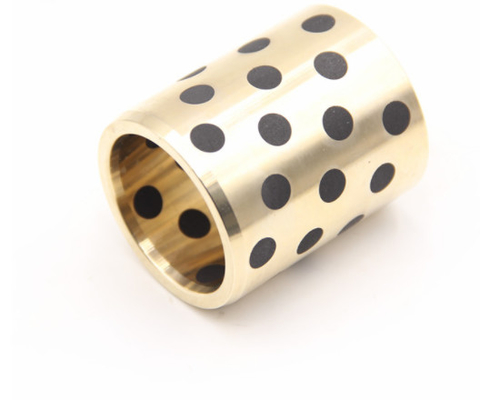

إن بطانات شفة برونز المنجنيز C86300 الخالية من الزيوت مع سدادات الجرافيت هي مكونات ميكانيكية مصممة خصيصًا للعمل دون الحاجة إلى تزييت خارجي. توفر مادة برونز المنجنيز C86300 قوة ممتازة ومتانة ومقاومة للتآكل، بينما تعمل سدادات الجرافيت المضمنة في البطانة الداخلية للجلبة كمواد تشحيم طبيعية، مما يقلل الاحتكاك ويضمن التشغيل السلس.

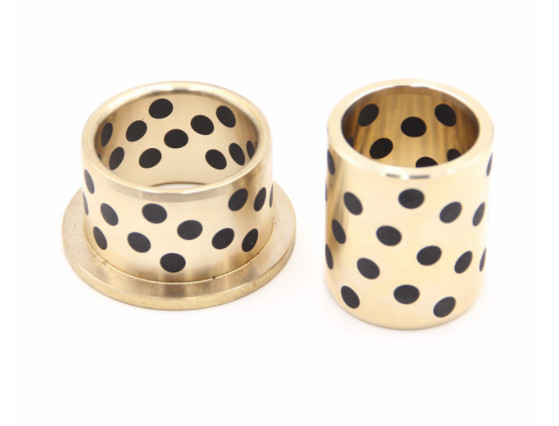

يسمح التصميم ذو الحواف لهذه البطانات بالتركيب السهل والتركيب الآمن داخل التطبيق. تعمل سدادات الجرافيت على تعزيز أداء البطانات من خلال توفير التشحيم المستمر وتقليل الحاجة إلى الصيانة أو الاستبدال.
في التطبيقات التي لا يكون فيها التزييت ممكنًا أو مرغوبًا فيه، توفر البطانات الخالية من الزيت المصنوعة من البرونز المنغنيز C86300 مع سدادات الجرافيت حلاً موثوقًا وفعالًا. تُستخدم عادةً في الصناعات مثل إنتاج الصلب والتعدين والبحرية والآلات الثقيلة، حيث تتعرض البطانات لأحمال عالية ودرجات حرارة عالية وبيئات قاسية.
عند اختيار البطانات الخالية من الزيت ذات الحواف البرونزية المنغنيزية C86300 مع سدادات الجرافيت، من المهم مراعاة المتطلبات المحددة لتطبيقك، بما في ذلك الأبعاد وسعة التحميل وظروف التشغيل. كما يوصى بالتشاور مع الشركة المصنعة أو الموردة للتأكد من أن البطانات التي تختارها تلبي احتياجاتك وستعمل بشكل مثالي داخل نظامك.
مادة:برونز مع مادة تشحيم صلبة, تشحيم بدون زيت ملاحظة: خطوط دليل التجميع / متطلبات الأبعاد والتسامحات في نهاية الفصل D. انتبه: لا يمكن استخدام البطانات إلا مع الحركة المحورية!
محامل الجرافيتيتم استخدامها بشكل أساسي في التطبيقات التي تحتاج إلى تزييت مستمر في المناطق التي يصعب الوصول إليها.الجرافيتيتم فرضه ميكانيكيا
في الثقوب/الأخاديد تحت ضغط شديد. يتم نقل طبقة من مادة التشحيم إلى العمود عندما يبدأ في الدوران. توفر هذه المحامل تزييتًا مستمرًا على مدارفترات طويلة بدون صيانة.
● تتمتع بأداء لا مثيل له تحت أحمال عالية وتشغيل بسرعة منخفضة. كما تعمل بشكل جيد بدون تزييت.
● مقاومة ممتازة للتآكل في الأماكن التي يصعب فيها تكوين طبقة زيتية بسبب الحركات الترددية والمتذبذبة والعمليات المتقطعة بشكل متكرر.
● مقاومة رائعة للتآكل ومقاومة للهجوم الكيميائي.
● صيانة مجانية وتوفير تكاليف التشغيل.
في الوقت الحاضر، تم تحقيق التصنيع باستخدام الحاسب الآلي، وتم تثبيت وتحسين دقة التصنيع وتكنولوجيا الإنتاج
بطانات الأكمام التوجيهية ذاتية التشحيم من NAAMS، دقة المنتج موثوقة، والأبعاد مستقرة، وقدتقليل وقت تجميع دليل القالب، ونفقات تصنيع القالب!
1. مناسبة لصناعة تصنيع القوالب، وتستخدم على نطاق واسع.
2.نحاس وجرافيت عالي الجودةتم اختيارها لتعزيز متانة غلاف التوجيه بشكل كبير في أداء التوجيه ولها لمعان معدني جميل.
3. بعد الضبط الدقيق، يتم تحسين صلابته ونعومته وأداء تحديد المواقع ممتاز.
4.دقة أبعاد عالية، جودة مستقرة، ومواصفات كاملة.
تعرف على المزيد حول المحامل البلاستيكية ذاتية التشحيم منwww.bronzegleitlager.com، مصممة لتحقيق أقصى عمر خدمة في الظروف الصناعية القاسية بسعر منخفض للغايةمنخفضة التكلفة.
سي-86200/سي-86300محمل كم ذاتي التشحيم التصنيع باستخدام الحاسب الآلي الصب على محامل برونزية منجنيز C86300 الطرد المركزي معتزييت الجرافيت الصلب
أسرع
أحسن
أكثر أمانا
تم تصميمه لـعمر خدمة أطول وأكثر موثوقية
درجة المادة:C-86200 أو C-86300
شروط-
· تقرير التفتيش الأبعادي.
· شهادة اختبار للخواص الميكانيكية (بما في ذلك الصلابة والكثافة) للمواد.
يمكن أن يعمل البرونز فيسرعات عالية تحت الأحمال الثقيلة،ولكن تتطلبصلابة عالية للعمود وظروف تشغيل غير كاشطة.هذا السبائك لديهاخصائص ميكانيكية ممتازة ومقاومة جيدة للتآكل. يتكون هذا السبائك من النحاس، المنغنيز والألمنيوم والحديد. هذا المزيج يزيد من قوة الشد.
| المتطلبات الكيميائية | ||||||||||||
| نحاس سبيكة رقم الأمم المتحدة |
التركيب، % الحد الأقصى، باستثناء ما هو موضح | |||||||||||
| النيكل | ||||||||||||
| نحاس | القصدير | يقود | الزنك | حديد | مشتمل | الألومنيوم | المنغنيز | الأنتيمون | الكبريت | الفوسفور | السيليكون | |
| الكوبالت | ||||||||||||
| سي86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0أ | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| سي90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0أ | 0.005 | ... | 0.20 | 0.05 | 0.05ب | 0.005 |
| سي91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| سي91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| سي93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7ج | 0.50أ | 0.005 | ... | 0.50 | 0.08 | 0.10ب | 0.005 |
| أ في تحديد الحد الأدنى للنحاس، يمكن حساب النحاس على أنه النحاس بالإضافة إلى النيكل. | ||||||||||||
| ب بالنسبة للصب المستمر، يجب أن يكون الفوسفور 1.5٪ كحد أقصى. | ||||||||||||
| ج يجب أن يكون الحديد 0.35٪ كحد أقصى عند استخدامه للصلب المدعوم. | ||||||||||||
بوابات شعاعية، بوابات عمودية، جذوع توقف، بطانات فولاذية، رافعات ميكانيكية، رافعات هيدروليكية، أجهزة قياس، رافعات جسرية، رافعات علوية، خدمات إدارة الخزانات مع التطبيقات في...
تخزين البضائع
السيطرة على الفيضانات
توليد الطاقة الكهرومائية
الري
صب سبائك النحاس
يكتب:نحاس خالي من الرصاص
|
التركيب الكيميائي الكتلة/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
النحاس |
سن |
ال |
في |
من |
ني |
الرصاص |
سي |
ص |
الزنك |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
الخواص الميكانيكية |
|||
|---|---|---|---|
|
قوة الشد ميجا باسكال (دقيقة) |
قوة الخضوع ميجا باسكال (دقيقة) |
الاستطالة % |
صلابة برينيل(HB) |
|
758 |
427 |
14 |
225 |
1، في التركيب الكيميائي، تمثل القيم الفردية الحد الأقصى.
2. الأداء الميكانيكي لقيمة الصلابة هو للإشارة فقط
|
سي86300 |
الأبعاد بالبوصة |
|
برونز المنغنيز مع سدادات الجرافيت |
(القطر الداخلي × القطر الخارجي × الطول) |
|
بطانات الجرافيت |
1/2 × 3/4 × 1/2 |
|
بطانات الجرافيت |
1/2 × 3/4 × 3/4 |
|
بطانات الجرافيت |
1/2 × 3/4 × 1/2 |
|
بطانات الجرافيت |
5/8 × 7/8 × 5/8 |
|
بطانات الجرافيت |
5/8 × 7/8 × 3/4 |
|
بطانات الجرافيت |
5/8 × 7/8 × 1 |
|
بطانات الجرافيت |
5/8 × 7/8 × 1-1/4 |
|
بطانات الجرافيت |
5/8 × 7/8 × 1-1/2 |
|
بطانات الجرافيت |
3/4 × 1-1/8 × 5/8 |
|
بطانات الجرافيت |
3/4 × 1-1/8 × 3/4 |
|
بطانات الجرافيت |
3/4 × 1-1/8 × 1 |
|
بطانات الجرافيت |
3/4 × 1-1/8 × 1-1/4 |
|
بطانات الجرافيت |
3/4 × 1-1/8 × 1-1/2 |
|
بطانات الجرافيت |
7/8 × 1-1/4 × 3/4 |
|
بطانات الجرافيت |
7/8 × 1-1/4 × 1 |
|
بطانات الجرافيت |
7/8 × 1-1/4 × 1-1/8 |
|
بطانات الجرافيت |
7/8 × 1-1/4 × 1-1/4 |
|
بطانات الجرافيت |
7/8 × 1-1/4 × 1-1/2 |
|
بطانات الجرافيت |
1 × 1-3/8 × 3/8 |
|
بطانات الجرافيت |
1 × 1-3/8 × 1/2 |
|
بطانات الجرافيت |
1 × 1-3/8 × 5/8 |
|
بطانات الجرافيت |
1 × 1-3/8 × 3/4 |
|
بطانات الجرافيت |
1 × 1-3/8 × 1 |
|
بطانات الجرافيت |
1 × 1-3/8 × 1-1/4 |
|
بطانات الجرافيت |
1 × 1-3/8 × 1-1/2 |
|
بطانات الجرافيت |
1 × 1-3/8 × 1-3/4 |
|
بطانات الجرافيت |
1 × 1-3/8 × 2 |
|
بطانات الجرافيت |
1 × 1-1/2 × 3/4 |
|
بطانات الجرافيت |
1 × 1-1/2 × 1 |
|
بطانات الجرافيت |
1 × 1-1/2 × 1-1/2 |
|
بطانات الجرافيت |
1 × 1-1/2 × 2 |
|
بطانات الجرافيت |
1-1/8 × 1-1/2 × 1 |
|
بطانات الجرافيت |
1-1/4 × 1-5/8 × 1 |
|
بطانات الجرافيت |
1-1/4 × 1-5/8 × 1-1/4 |
|
بطانات الجرافيت |
1-1/4 × 1-5/8 × 1-1/2 |
|
بطانات الجرافيت |
1-1/4 × 1-5/8 × 1-3/4 |
|
بطانات الجرافيت |
1-1/4 × 1-5/8 × 2 |
|
بطانات الجرافيت |
1-1/2 × 2 × 1-1/4 |
|
بطانات الجرافيت |
1-1/2 × 2 × 1-1/2 |
|
بطانات الجرافيت |
1-1/2 × 2 × 1-3/4 |
|
بطانات الجرافيت |
1-1/2 × 2 × 2 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 1-1/4 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 1-1/2 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 1-3/4 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 2 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 2-1/2 |
|
بطانات الجرافيت |
1-3/4 × 2-1/4 × 4 |
|
بطانات الجرافيت |
2 × 2-1/2 × 1-1/4 |
|
بطانات الجرافيت |
2 × 2-1/2 × 1-1/2 |
|
بطانات الجرافيت |
2 × 2-1/2 × 2 |
|
بطانات الجرافيت |
2 × 2-1/2 × 2-1/2 |
|
بطانات الجرافيت |
2 × 2-1/2 × 3 |
|
بطانات الجرافيت |
2-1/2 × 3 × 3 |
|
بطانات الجرافيت |
3 × 3-1/2 × 4 |
|
بطانات الجرافيت |
3 × 3-5/8 × 3 |
|
بطانات الجرافيت |
3-1/2 × 4-1/8 × 2 |
|
بطانات الجرافيت |
3-1/2 × 4-1/8 × 3 |
|
بطانات الجرافيت |
3-1/2 × 4-1/8 × 4 |
|
بطانات الجرافيت |
4 × 4-3/4 × 2 |
|
بطانات الجرافيت |
4 × 4-3/4 × 3 |
|
بطانات الجرافيت |
4 × 4-3/4 × 4 |
|
بطانات الجرافيت |
5 × 6 × 3 |
|
بطانات الجرافيت |
5 × 6 × 4 |
محمل الأكمام ذاتية التشحيم من الجرافيتيجب نقعها في مادة التشحيم قبل الاستخدام. يمتص الجرافيت مادة التشحيم، والتي تنتقل بعد ذلك إلى العمود عند تسخينها بواسطة حركة العمود. يوفر هذا الإجراء الزيت اللازم للتزييت ولكن ليس بكمية كافية للتسبب في تسرب في أطراف المحمل. يمتص الجرافيت الزيت مرة أخرى عند توقف الحركة.
يتم إنجاز عملية صقل الجرافيت عن طريق حفر تكوينات ثقوب متدرجة ومتتالية عبر جدار المحمل وضغط الجرافيت في هذه الثقوب والخبز الصلب. يتم تحديد حجم وعدد الثقوب المحفورة وعدد الصفوف بواسطةطول المحمل وقطره.

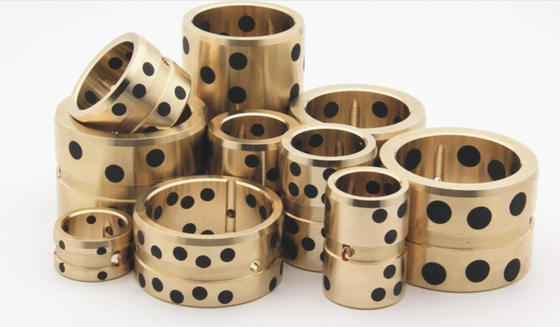

بطانات برونزية مسدودة بالجرافيتكلها ذاتية التشحيم وخالية من الصيانة.هذه البطانات مصنوعة من البرونز المصبوب المستمر وموصولة بسدادات تشحيم صلبة. يجب فصل محمل الأكمام ذاتية التشحيم وسطحه المتزاوج دائمًا بغشاء من مادة التشحيم. تستخدم العديد من مكونات VIIPLUS الجرافيت. إليك ما تحتاج إلى معرفته عنه. الجرافيت هو كربون عادي في شكل غير عادي للغاية، وهو بلورة ثنائية الأبعاد. فكر فيه على أنه ورقة بسمك ذرة واحدة. قطعة الجرافيت عبارة عن كومة من هذه الأوراق. يشعر قلم الرصاص المصنوع من الجرافيت بالزيت لأن هذه الأوراق التي يبلغ سمكها ذرة واحدة زلقة للغاية.
| درجة | 50# | 50س1 | 50S2 | 50S3 | 650S5 |
| مادة | النحاس والزنك25AI5Mn4Fe3 | النحاس والقصدير والرصاص والزنك | CuAI10Ni5Fe5 | النحاس Sn12 | النحاس والزنك25AI5Mn4Fe3 |
| كثافة | 8 | 8.9 | 7.8 | 8.9 | 8 |
| صلابة | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| قوة الشد | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| قوة الخضوع | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| استطالة | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| معامل التوسع الخطي | 1.9×10-5/درجة مئوية | 1.8×10-5/درجة مئوية | 1.6×10-5/درجة مئوية | 1.8×10-5/درجة مئوية | 1.9×10-5/درجة مئوية |
| الحد الأقصى لدرجة الحرارة. | -40~+300 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+300 درجة مئوية |
| أقصى حمل ديناميكي | 100 | 60 | 50 | 70 | 120 |
| السرعة القصوى (جاف) | 15 | 10 | 20 | 10 | 15 |
| نيوتن/م²*م/ثانية(التزييت) | 200 | 60 | 60 | 80 | 200 |
| تشوه الضغط | < 0.01 مم | < 0.05 مم | < 0.04 مم | < 0.05 مم |
< 0.005 مم |
محمل الأكمام ذاتية التشحيم لمعدات البناء، وبطانات وصلة الذراع للمجارف الكهربائية، وبطانات وصلة التبديل والتوجيه لآلات قوالب الحقن، ومعدات مصانع الصلب، وسحب الأفران، ومعدات التجفيف، ومحمصات، وقوالب الضغط، وخطوط التجميع، والهياكل الكهرومائية، والرافعات، ومعدات الرفع، والإطارات، وآلات مصانع الورق والعديد من التطبيقات الصناعية الأخرى.
تتضمن التطبيقات النموذجية C86300 محامل الأحمال الثقيلة ذات السرعة البطيئة، والتروس، والكامات، وأجزاء الأسطوانات الهيدروليكية. البرونز المنغنيزي المصبوب المستمر هوسبيكة نحاسية عالية القوة وغير قابلة للمعالجة بالحرارةمخصص للاستخدام في التطبيقات التي تتطلب مزيجًا جيدًا من خصائص التآكل المتميزة وقوة تحمل عالية للأحمال الثقيلة والسرعات البطيئة.
|
بطانات الجرافيت المصنوعة من البرونز والمنجنيز C86300 |
|
|
عنصر |
محتوى (٪) |
|
النحاس، النحاس |
60.0-68.0 |
|
الرصاص |
≤0.2 |
|
القصدير، القصدير |
≤0.2 |
|
الزنك، الزنك |
22~28 |
|
الحديد، Fe |
2.0-4.0 |
|
الألومنيوم، Al |
5.0-7.50 |
|
المنغنيز، المنغنيز |
2.5-5.0 |
|
|
|
|
بطانات الجرافيت المصنوعة من البرونز والمنجنيز C86200 |
|
|
عنصر |
محتوى (٪) |
|
النحاس، النحاس |
60.0-68.0 |
|
الرصاص |
≤0.2 |
|
القصدير، القصدير |
≤0.2 |
|
الزنك، الزنك |
22~28 |
|
الحديد، Fe |
2.0-4.0 |
|
الألومنيوم، Al |
3.0-4.90 |
|
المنغنيز، المنغنيز |
2.5-5.0 |
يمكن استخدام البطانات البرونزية المصبوبة المقواة بالجرافيت حيث يجب دعم الأحمال الثقيلة بسرعات منخفضة إلى متوسطة
تتمتع البطانات البرونزية المصبوبة المصنوعة من الجرافيت بقدرة على التحملدرجات حرارة عالية تصل إلى 570 فهرنهايت
تسمح ميزة محمل الغلاف ذاتية التشحيم باستخدام المحامل حيث يكون التزييت صعبًا،مكلفة التنفيذ، ولا يمكن استخدام الشحوم/الزيوت فيها. يتم تحقيق تزييت ممتاز حتى في ظل الأحمال العالية عند السرعات المنخفضة.
محمل الأكمام ذاتية التشحيم مع مواد تشحيم صلبة مدمجة بشكل خاص يقلل من الاحتكاك. معامل الاحتكاك: 0.04 إلى 0.2
| باشراق | طول | |||||||||||||
| الحجم(مم) | ||||||||||||||
| بطاقة تعريف | تطوير ذاتي | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| د | د | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | جيه دي بي | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
طول |
|
|
بطاقة تعريف |
أود |
|
|
||||||||
|
|
|
حشية |
|
|||||||||||
|
|
|
د |
د |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
جيه دي بي |
|
|
(جيه دي بي) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
