| الاسم التجاري: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| رقم الطراز: | جلبة صلبة ، برونزية مع سدادات تشحيم مضمنة خالية من الصيانة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | البطانات البرونزية عبر الإنترنت • مصنّعو محامل انزلاقية • موردون مشحمون ذاتي التزييت |

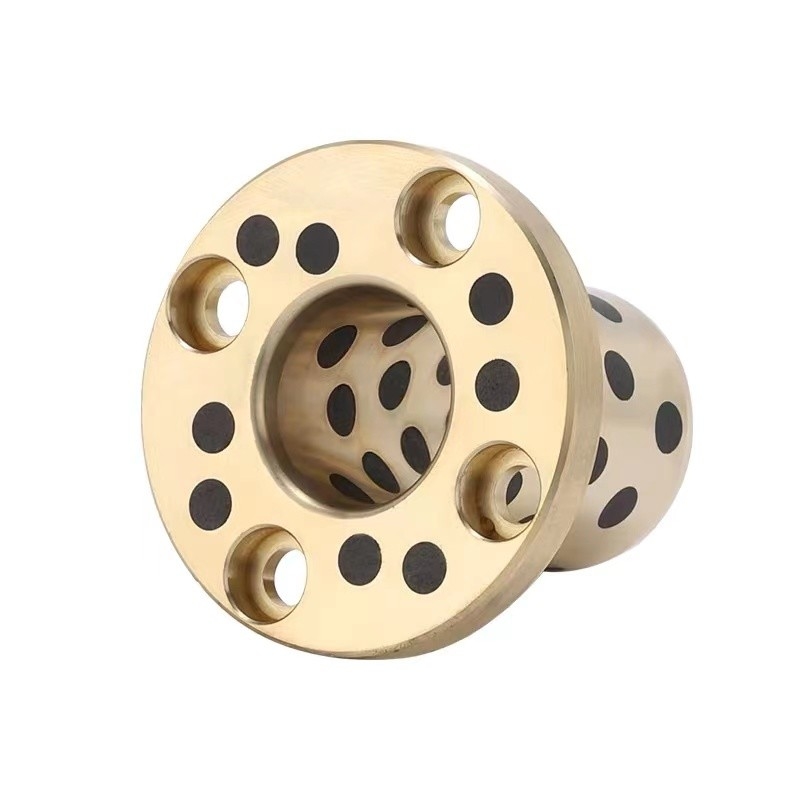

مكون جلبة البرونز القياسية C86300 Manganese Bronze Graphite Oilless هو مكون مصمم بدقة من سبيكة البرونز المنغنيز C86300، والتي تتضمن الجرافيت كمادة تشحيم. توفر سبيكة البرونز هذه مقاومة ممتازة للتآكل، ومقاومة للتآكل، وقوة ميكانيكية، مما يجعلها مناسبة للتطبيقات التي تتطلب حلاً للجلبة خاليًا من الصيانة أو الزيت.
يوفر تضمين الجرافيت في السبيكة خصائص التشحيم الذاتي، مما يلغي الحاجة إلى مواد تشحيم أو زيوت خارجية. تقلل هذه الميزة بشكل كبير من متطلبات الصيانة وتعزز طول عمر الجلبة.
مكون جلبة البرونز الجرافيتية الخالية من الزيت C86300 Manganese Bronze هو جزء قياسي يمكن دمجه بسهولة في الآلات والمعدات المختلفة. إنه مصمم لتحمل الأحمال العالية والتشغيل المتكرر، مما يضمن أداءً موثوقًا به على مدى فترات طويلة.
تشمل تطبيقات هذا النوع من مكونات الجلبة، على سبيل المثال لا الحصر، الآلات الصناعية الثقيلة، ومكونات السيارات، والتطبيقات الأخرى عالية الأداء حيث تكون مقاومة التآكل، ومقاومة التآكل، ومتطلبات الصيانة المنخفضة أمرًا بالغ الأهمية.
عند اختيار واستخدام جلبات البرونز الجرافيتية الخالية من الزيت C86300 Manganese Bronze، من المهم التأكد من تثبيت المكون وصيانته بشكل صحيح لزيادة أدائه وعمره الافتراضي. بالإضافة إلى ذلك، يمكن أن توفر الاستشارة مع مهندس أو مصنع مؤهل إرشادات قيمة بشأن المتطلبات والقيود المحددة لهذه المادة وتطبيقاتها.
نحن شركة موثوقة تُحسب من بين الشركات المصنعة والتجار البارزين لـ خطوط التعبئة والتغليف الأوتوماتيكية وشبه الأوتوماتيكية عالية السرعة وآلات التعبئة والتغليفجلبة برونز(جلبة برونزية بسدادة جرافيت، جلبة برونزية للشطف، التعبئة، الختم، الكتل الأحادية، الكتل المركبة، الملصقات، معبئات العلب، أنظمة النقل، إلخ). صُنع حسب الطلب من الصين، ونحن نخدم العملاء في جميع أنحاء الصين والخارج.
| المتطلبات الكيميائية | ||||||||||||
| نحاس سبيكة رقم UNS. |
التركيب، % كحد أقصى، باستثناء ما هو مبين | |||||||||||
| نيكل | ||||||||||||
| نحاس | قصدير | رصاص | زنك | حديد | بما في ذلك | ألومنيوم | منغنيز | أنتيمون | كبريت | فوسفور | سيليكون | |
| كوبالت | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0أ | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0أ | 0.005 | ... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7ج | 0.50أ | 0.005 | ... | 0.50 | 0.08 | 0.10ب | 0.005 |
| أ عند تحديد الحد الأدنى للنحاس، يمكن حساب النحاس على أنه نحاس بالإضافة إلى النيكل. | ||||||||||||
| ب بالنسبة للصب المستمر، يجب أن يكون الفوسفور 1.5% كحد أقصى. | ||||||||||||
| ج يجب أن يكون الحديد 0.35% كحد أقصى عند استخدامه للظهر الفولاذي. | ||||||||||||
C86300 Manganese Bronzeمحامل
| جلبة برونز مع جرافيت(جسم وشفة) | 102/70*46*25/9 مم |
| جلبة برونز مع جرافيت(جسم وشفة) | 104.5/70*48*62/11 مم |
| Cu(1) | Al | Fe | Pb | Mn | Ni(2) | Sn | Zn | |
| الحد الأدنى/الحد الأقصى. | 60.0-66.0 | 5.0-7.5 | 2.0-4.0 | 0.2 | 2.5-5.0 | 1 | 0.2 | 22.0-28.0 |
| اسمي | 63 | 6.2 | 3 | - | 3.7 | - | - | 25 |
جلبات برونزية ذاتية التشحيم التي يتم تصنيعها ببعض أشكال ميزة التشحيم المسبق الجرافيت
مكونات جلبة البرونز القياسية لقوالب الضغط & قوالب البلاستيك
دليل التشحيم الأكمامي | مكونات القوالب والقوالب
مشارك في تصنيع وتسويق وتصدير جلبة البرونز لخطوط التعبئة والتغليف الأوتوماتيكية وشبه الأوتوماتيكية عالية السرعة وآلات التعبئة والتغليف
| المنتج | نوع المحمل | قطر العمود، اسمي (د) (مم) | القطر الخارجي للمحمل، اسمي (Do) (مم) | طول المحمل، اسمي (ب) (مم) |
| جلبة بسدادة جرافيت F101415 | مشفه | 10 | 14 | 15 |
| جلبة بسدادة جرافيت F101420 | مشفه | 10 | 14 | 20 |
| جلبة بسدادة جرافيت F121815 | مشفه | 12 | 18 | 15 |
| جلبة بسدادة جرافيت F121820 | مشفه | 12 | 18 | 20 |
| جلبة بسدادة جرافيت F131915 | مشفه | 13 | 19 | 15 |
| جلبة بسدادة جرافيت F1319120 | مشفه | 13 | 19 | 20 |
| جلبة بسدادة جرافيت F142015 | مشفه | 14 | 20 | 15 |
| جلبة بسدادة جرافيت F142020 | مشفه | 14 | 20 | 20 |
| جلبة بسدادة جرافيت F152115 | مشفه | 16 | 21 | 15 |
| جلبة بسدادة جرافيت F152120 | مشفه | 16 | 21 | 20 |
| جلبة بسدادة جرافيت F152125 | مشفه | 16 | 21 | 25 |
| جلبة بسدادة جرافيت F152130 | مشفه | 16 | 21 | 30 |
| جلبة بسدادة جرافيت F162215 | مشفه | 16 | 22 | 15 |
| جلبة بسدادة جرافيت F162220 | مشفه | 16 | 22 | 20 |
| جلبة بسدادة جرافيت F162225 | مشفه | 16 | 22 | 25 |
| جلبة بسدادة جرافيت F162230 | مشفه | 16 | 22 | 30 |
| جلبة بسدادة جرافيت F203015 | مشفه | 20 | 28 | 15 |
| جلبة بسدادة جرافيت F203020 | مشفه | 20 | 30 | 20 |
| جلبة بسدادة جرافيت F203025 | مشفه | 20 | 30 | 25 |
| جلبة بسدادة جرافيت F203030 | مشفه | 20 | 30 | 30 |
| جلبة بسدادة جرافيت F203040 | مشفه | 20 | 30 | 40 |
| جلبة بسدادة جرافيت F253515 | مشفه | 25 | 35 | 15 |
| جلبة بسدادة جرافيت F253520 | مشفه | 25 | 35 | 20 |
| جلبة بسدادة جرافيت F253525 | مشفه | 25 | 35 | 25 |
| جلبة بسدادة جرافيت F253530 | مشفه | 25 | 35 | 30 |
| جلبة بسدادة جرافيت F253540 | مشفه | 25 | 35 | 40 |
| جلبة بسدادة جرافيت F304020 | مشفه | 30 | 40 | 20 |
| جلبة بسدادة جرافيت F304025 | مشفه | 30 | 40 | 25 |
| جلبة بسدادة جرافيت F304030 | مشفه | 30 | 40 | 30 |
| جلبة بسدادة جرافيت F304035 | مشفه | 30 | 40 | 35 |
| جلبة بسدادة جرافيت F304040 | مشفه | 30 | 40 | 40 |
| جلبة بسدادة جرافيت F304050 | مشفه | 30 | 40 | 50 |
| جلبة بسدادة جرافيت F314020 | مشفه | 31.5 | 40 | 20 |
| جلبة بسدادة جرافيت F314035 | مشفه | 31.5 | 40 | 35 |
| جلبة بسدادة جرافيت F354520 | مشفه | 35 | 45 | 20 |
| جلبة بسدادة جرافيت F354530 | مشفه | 35 | 45 | 30 |
| جلبة بسدادة جرافيت F354540 | مشفه | 35 | 45 | 40 |
| جلبة بسدادة جرافيت F354550 | مشفه | 35 | 45 | 50 |
| جلبة بسدادة جرافيت F405020 | مشفه | 40 | 50 | 20 |
| جلبة بسدادة جرافيت F405030 | مشفه | 40 | 50 | 30 |
| جلبة بسدادة جرافيت F405040 | مشفه | 40 | 50 | 40 |
| جلبة بسدادة جرافيت F405050 | مشفه | 40 | 50 | 50 |
| جلبة بسدادة جرافيت F455530 | مشفه | 45 | 55 | 30 |
| جلبة بسدادة جرافيت F455540 | مشفه | 45 | 55 | 40 |
| جلبة بسدادة جرافيت F455550 | مشفه | 45 | 55 | 50 |
| جلبة بسدادة جرافيت F455560 | مشفه | 45 | 55 | 60 |
| جلبة بسدادة جرافيت F506030 | مشفه | 50 | 60 | 30 |
| جلبة بسدادة جرافيت F506040 | مشفه | 50 | 60 | 40 |
| جلبة بسدادة جرافيت F506050 | مشفه | 50 | 60 | 50 |
| جلبة بسدادة جرافيت F506060 | مشفه | 50 | 60 | 60 |
| جلبة بسدادة جرافيت F556540 | مشفه | 55 | 75 | 40 |
| جلبة بسدادة جرافيت F556560 | مشفه | 55 | 75 | 40 |
| جلبة بسدادة جرافيت F607540 | مشفه | 60 | 75 | 50 |
| جلبة بسدادة جرافيت F607550 | مشفه | 60 | 75 | 80 |
| جلبة بسدادة جرافيت F607580 | مشفه | 60 | 75 | 30 |
| جلبة بسدادة جرافيت F637580 | مشفه | 63 | 75 | 80 |
| جلبة بسدادة جرافيت F708550 | مشفه | 70 | 85 | 50 |
| جلبة بسدادة جرافيت F708580 | مشفه | 70 | 85 | 80 |
| جلبة بسدادة جرافيت F759060 | مشفه | 75 | 90 | 60 |
| جلبة بسدادة جرافيت F8010060 | مشفه | 80 | 100 | 60 |
| جلبة بسدادة جرافيت F8010080 | مشفه | 80 | 100 | 80 |
| جلبة بسدادة جرافيت F80100100 | مشفه | 80 | 100 | 100 |
| جلبة بسدادة جرافيت F9011060 | مشفه | 90 | 110 | 60 |
| جلبة بسدادة جرافيت F9011080 | مشفه | 90 | 110 | 80 |
| جلبة بسدادة جرافيت F10012080 | مشفه | 100 | 120 | 80 |
| جلبة بسدادة جرافيت F100120100 | مشفه | 100 | 120 | 100 |
| جلبة بسدادة جرافيت F12014080 | مشفه | 120 | 140 | 80 |
| جلبة بسدادة جرافيت F120140100 | مشفه | 120 | 140 | 100 |
vsb-50 C86300 & C83200 CuZn25Al5 مصنوع من برونز شديد الصلابة والمتانة، ومدمج به دبابيس عمود جرافيت ذاتية التشحيم، خالية من الصيانة. هذا النوع من المحامل هو خيار جيد عندما يتعلق الأمر بـأحمال عالية و حركات صغيرة التي يصعب تشحيمها. يغطي دبوس الجرافيت حوالي 25-30% من سطح المحمل ويتم وضعه بحيث يتم تشحيم سطح المحمل بالكامل دائمًا. تتوفر عناصر الانزلاق VIIPLUS في العديد من التصميمات ويمكن أيضًا تصنيعها في سبائك أخرى لتلبية متطلبات معينة.
جلبات برونزية دليل التشحيم الأكمامي | مكونات القوالب والقوالب

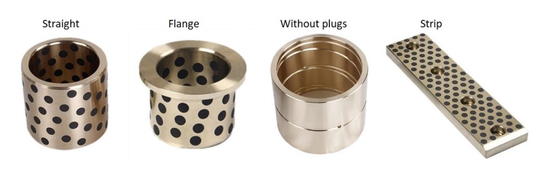

الشكل والنوع

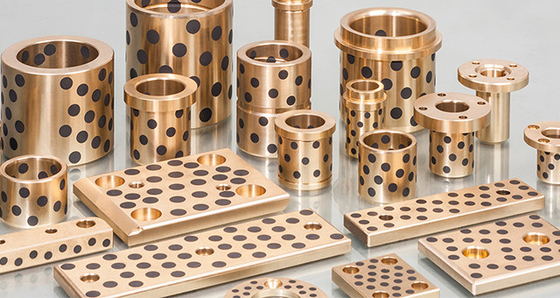

جلبة دليل، أداة تثبيت، جلبة محمل نصفية، لوحة تآكل، غسالة، لوحة دليل، إلخ.
--عمر خدمة طويل
-- للتطبيقات الشاقة
-- خالية من الصيانة (ذاتية التشحيم)
-- تحمل درجة الحرارة القصوى
VIIPLUS vsb-50 نفسه خالٍ من الصيانة. ومع ذلك، كخطوة أولية، يوصى بتشحيم السطح المنزلق أثناء التجميع. يمكن استخدام مواد التشحيم الشائعة مثل الشحوم أو الزيت. للحصول على الأداء الأمثل وعمر الخدمة، من المهم تنظيف الأسطح المتزاوجة جيدًا أثناء التجميع.
حسب الطلب
وفقًا للطلب، قد توفر أو تنتج كل نوع من عناصر الانزلاق.
يرجى الاتصال بنا للحصول على مزيد من المعلومات.
الأجهزة، صناعة الصلب، قالب الختم، أدوات صناعة السيارات،
الختم وما إلى ذلك.
جلبات لمعدات البناء، جلبات ذراع الرافعة للحفارات، جلبات وصلة التبديل والدليل لآلات التشكيل بالحقن، معدات المطاحن الفولاذية، أفران السحب، معدات التجفيف، المحمصات، قوالب الضغط، خطوط التجميع، الهياكل الكهروهيدروليكية، الرافعات، معدات الرفع، آلات المطاحن الإطارات والورق والعديد من التطبيقات الصناعية الأخرى.

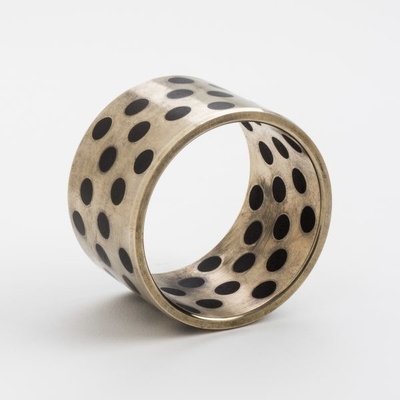

جلبات البرونز الجرافيتية كلها ذاتية التشحيم و خالية من الصيانة. يتم تشغيل هذه الجلبات من البرونز المصبوب المستمر ويتم توصيلها بسدادات مواد التشحيم الصلبة. يجب دائمًا فصل الجلبة والسطح المتزاوج لها بواسطة طبقة من مادة التشحيم. تستخدم العديد من مكونات VIIPLUS الجرافيت. إليك ما تحتاج إلى معرفته عنها. الجرافيت هو كربون عادي في شكل غير عادي للغاية، وهو بلورة ثنائية الأبعاد. فكر فيها على أنها ورقة بسمك ذرة واحدة. قطعة من الجرافيت عبارة عن مجموعة من هذه الصفائح. يبدو قلم رصاص الجرافيت زيتيًا لأن هذه الصفائح التي يبلغ سمكها ذرة واحدة زلقة جدًا.
محمل ذاتي التشحيم صلب مع إدخال سدادة جرافيت | جلبات أكمام نحاسية جرافيت
C86300 Manganese Bronze
تشمل التطبيقات النموذجية C86300 محامل الأحمال الثقيلة ذات السرعة المنخفضة، والتروس، والكامات، وأجزاء الأسطوانات الهيدروليكية. البرونز المنغنيز المصبوب المستمر هو سبيكة نحاسية عالية القوة، غير قابلة للمعالجة الحرارية مصممة للاستخدام في التطبيقات التي تتطلب مزيجًا جيدًا من خصائص التآكل المتميزة وقوة التحمل العالية للأحمال الثقيلة والسرعات المنخفضة.
|
C86300 Maganese Bronze Graphite Bushings |
|
|
عنصر |
المحتوى (%) |
|
نحاس، Cu |
60.0-68.0 |
|
رصاص، Pb |
≤0.2 |
|
قصدير، Sn |
≤0.2 |
|
زنك، Zn |
22~28 |
|
حديد، Fe |
2.0-4.0 |
|
ألومنيوم، Al |
5.0-7.50 |
|
منغنيز، Mn |
2.5-5.0 |
|
|
|
|
C86200 Maganese Bronze Graphite Bushings |
|
|
عنصر |
المحتوى (%) |
|
نحاس، Cu |
60.0-68.0 |
|
رصاص، Pb |
≤0.2 |
|
قصدير، Sn |
≤0.2 |
|
زنك، Zn |
22~28 |
|
حديد، Fe |
2.0-4.0 |
|
ألومنيوم، Al |
3.0-4.90 |
|
منغنيز، Mn |
2.5-5.0 |
يمكن استخدام جلبات البرونز المصبوب بسدادة الجرافيت حيث يجب دعم الأحمال الثقيلة عند سرعات منخفضة إلى متوسطة
الجلبة البرونزية المصبوبة بسدادة الجرافيت قادرة على تحمل درجات الحرارة المرتفعة حتى 570 فهرنهايت
تسمح ميزة التشحيم الذاتي باستخدام المحامل حيث يكون التزييت صعبًا ومكلفًا للتنفيذ وحيث لا يمكن استخدام الشحوم/الزيت. يتم تحقيق تشحيم ممتاز حتى في ظل الأحمال العالية بسرعات منخفضة.
يقلل التشحيم الذاتي باستخدام مواد التشحيم الصلبة المدمجة خصيصًا من الاحتكاك. معامل الاحتكاك: 0.04 إلى 0.2
ما يقوله العملاء
لقد كانت تجربة رائعة مع “bronzegleitlager.com” حيث اشتريت - محامل برونزية مع خدمات ممتازة بعد البيع. أود أن أقدم أطيب تمنياتي لهم بمستقبل قريب.
|
درجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
صلابة |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
قوة الشد |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
قوة الخضوع |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
استطالة |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التمدد الخطي |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
درجة الحرارة القصوى. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
الحمل الديناميكي الأقصى |
100 |
60 |
50 |
70 |
120 |
|
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(التشحيم) |
200 |
60 |
60 |
80 |
200 |
|
تشوه الضغط |
< 0.01 مم |
< 0.05 مم |
< 0.04 مم |
< 0.05 مم |
< 0.005 مم |
