| الاسم التجاري: | REPLACE OILLESS BEARINGS |
| رقم الطراز: | جلبة نوع شفة عادي كم |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Competitively Priced vs POM, Provides Lubricating Bush |
| شروط الدفع: | TT مقدما ويسترن يونيون |
| القدرة على التوريد: | البطانات البرونزية ذات الحواف ، غسالات الدفع البرونزية ، البطانات البرونزية ذاتية التشحيم |

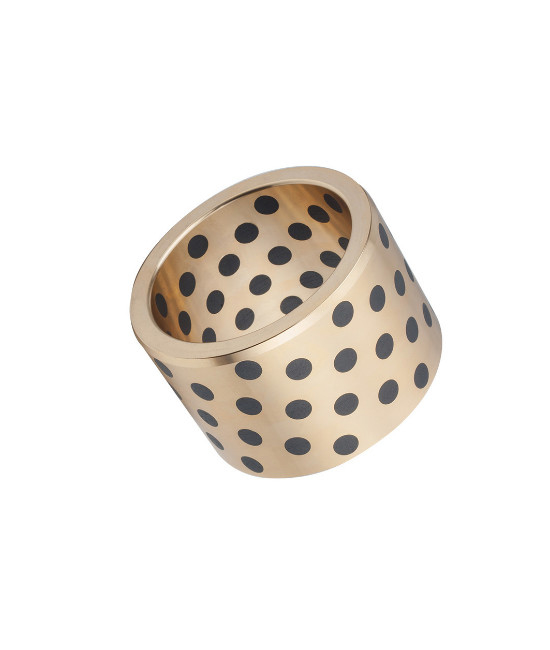

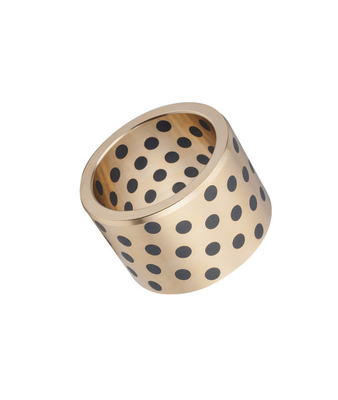

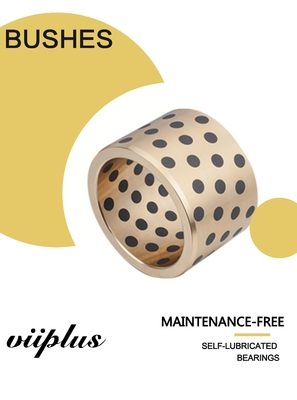

C86300 430B المنغنيز الصب البرونزية الفلينجية غرافيت غلاف محمل مع الصفائح النفطية هو عنصر عالية الأداء مصممة للتطبيقات المطالبة.مصنوعة من البرونز الصب من المانغنيز C86300، يقدم مقاومة ممتازة للارتداء والمتانة. يقدم التصميم المزدوج استقرارًا ودعمًا إضافيًا ،في حين أن إدراج الجرافيت يزيد من تحسين خصائص التشحيم في المحامل ويقلل من الاحتكاكتقاسم خروط زيت الصفيحة المسمح بشكل فعال، مما يضمن أداء ثابت وموثوق به. هذا محمل البوشينج مناسب لمجموعة واسعة من التطبيقات الصناعية،بما في ذلك الآلات، نقل الطاقة، وأكثر من ذلك.
شركة VIIPLUS INTERNATIONAL تصنع أجهزة غطاء من الجرافيت من البرونزhttps://viiplus.comمع الجودة والدقة، يمكنك أيضا العثور علىمحامل ذاتية التشحيم والمحامل المنزلية،أوعية برونزيةمع نفس صلابة وخصائص الهندسة التي تتوقعها مع تناسب استثنائي ومتانةأجهزة التشغيل الحديدية، نتوقع تحقيق ساعات غير مسبوقة على آلة الخاص بك.رونز مصنعي البوشينج كتالوج على الانترنت
يمكنك الوصول إلى أحدث التنزيلات هنا.غطاء برونزي صلب غطاء جرافيت مغلق.pdf...رمز الكتالوج لعرض الملف، وتنزيل ملف كتالوج محامل البوشينغ ذاتية التشحيم.
| المتطلبات الكيميائية | ||||||||||||
| النحاس سبيكة رقم الـ (UNS) |
التكوين، % max، ما عدا ما هو موضح | |||||||||||
| النيكل | ||||||||||||
| النحاس | القصدير | الرصاص | الزنك | الحديد | بما في ذلك | الألومنيوم | المانغنيز | المضاد | الكبريت | الفوسفور | السيليكون | |
| الكوبالت | ||||||||||||
| C86300 | 60.0660 | 0.20 | 0.20 | 22.0 280 | 2.0 ¥40 | 1.0أ | 5.07075 | 2.5550 | .... | .... | .... | .... |
| C90500 | 86.0 ¢89.0 | 9.0110 | 0.30 | 1.0330 | 0.20 | 1.0أ | 0.005 | .... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0110 | 8.0110 | 0.8 | 0.7ج | 0.50أ | 0.005 | .... | 0.50 | 0.08 | 0.10ب | 0.005 |
| أ في تحديد الحد الأدنى للنحاس، يمكن حساب النحاس على أنه النحاس بالإضافة إلى النيكل. | ||||||||||||
| ب بالنسبة للصب المتواصل، يجب أن يكون الفوسفور 1.5٪ كحد أقصى. | ||||||||||||
| ج الحديد يجب أن يكون 0.35٪ كحد أقصى عندما تستخدم للصلب المدعوم. | ||||||||||||
الصب المستمر هو طريقة متقدمة للصب حيث يتم صب المعدن المنصهر باستمرار في قالب معدني خاص يسمى القالب.يتم سحب الصب الصلبة (المغطاة) باستمرار من الطرف الآخر من القالبإن تطوير الصب المستمر هو وسيلة مهمة لتحسين هيكل صناعة المعادن في الصين.والتي ستغير بشكل جذري منخفضة الكفاءة وارتفاع استهلاك إنتاج المواد المعدنية في الصين، وتعزيز تطوير هيكل المنتج في اتجاه التخصص.صب مستمر من بلور واحد، الصب المستمر عالية الكفاءة والتحميل الساخن للقوالب الصب المستمرة، ستكون نشطة جدا، وسوف تعزز تطوير سلسلة من المواد الجديدة.
صب الطرد المركزي هو تقنية وطريقة لصب المعدن السائل في قالب يدور بسرعة لملء القالب وتشكيل صب.المعدن السائل يمكن أن تملأ القالب جيدا في الاتجاه الشعاعي وتشكيل السطح الحر من الصبيمكن الحصول على ثقب داخلي أسطواني بدون قلب. يساعد على إزالة الغازات والإدراجات من المعادن السائلة. يؤثر على عملية تبلور المعادن،وبالتالي تحسين الخصائص الميكانيكية والفيزيائية للصب.
مع تزيين الجرافيت الصلبة. المواصفات المادية المختلفة، والأشكال القياسية والخاصة متوفرة أيضا.
خالية من الصيانة (تسمين ذاتي)
مناسبة لتطبيقات الحمل الثقيل
يُمْكِنُ أَنْ يَحْتَمِلَ الحرارةَ القصوى
عمر طويل
يمكن أن تعمل بدون أي أولي لفترة طويلة
- قدرة عالية جداً على حمل الحمولة، ومكافحة جيدة للاستعمال والاحتكاك المنخفض
مناسبة بشكل خاص للسرعات المنخفضة والحمل الكبير
مناسبة للتحرك المتردد أو التذبذب أو المتقطع حيث يصعب تشكيل فيلم زيت
خصائص جيدة مقاومة للكيماويات ومكافحة التآكل
يمكن استخدامه في نطاق واسع من درجات الحرارة من -40°C إلى +300°C

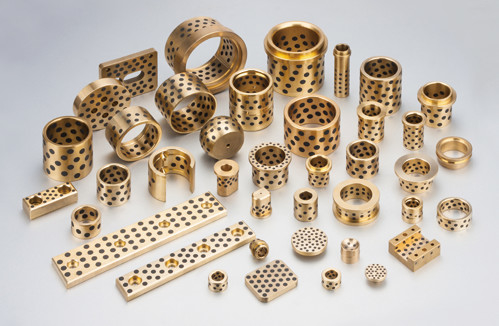

النماذج المصنوعة حسب الطلب:
غطاء مستقيم
غطاء الشبكة
ارتداء لوحات
غسالة الدفع
البرونز بدون جرافيت
البرونز مع الجرافيت
غطاء مخصص:أجزاء خاصة حسب
ISO، DIN أو تصميم العميل، سبائك خاصة.
أجهزة التشحيم الذاتية المستخدمة في مجموعات الطلاء، طلاء طلاء المعادن، القوالب، الآلات الخاصة والمعدات الثقيلة من جميع الأنواع.
يمكن تطبيق هذا النوع من المحامل المنزلقة C86300 تحت الجاف ، درجة حرارة عالية ، ضغط مرتفع ، تآكل ، الماء أو بيئات كيميائية أخرى عندما لا يمكن إدخال الزيت.يستخدم على نطاق واسع في خطوط منتجات السيارات، هندسة المياه ، بوابة السدود ، صناعات البلاستيك ، آلات الصب المتعاقبة ، أدوات الصلب في صناعة المعادن ، آلات المعادن ، السفن ، مولدات التوربو ،التوربينات الهيدروليكية وأجهزة صب الحقن....أسطوانة هيدروليكية صب حمالة فلانج برونزيةمع المسمّح الصلب تستخدم المنتجات على نطاق واسع في آلات الصب المستمرة، آلات التعدين، السفن، توربينات الغاز وهلم جرا.
| رقم المادة | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| التكوين الكيميائي | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | كوسن5بي5زين5 | كوسن12 | HT250 | Gcr15 |
| الكثافة(g/cm3) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| صلابة(HB) | >210 | > 250 | > 150 | > 70 | > 80 | >190 | HRC>58 |
| قوة الشد (N/mm2) | > 750 | > 800 | > 800 | >200 | >260 | > 250 | > 1500 |
|
الطول (%) |
>12 | >8 | >15 | >10 | >8 | >5 | >15 |
| معامل التوسع الخطي | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| درجة حرارة العمل(°C) | -40~+300 | -40 ~ + 150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| الحمولة الديناميكية القصوى(N/mm2) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| الحد الأقصى للسرعة الخطية (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| الحد الأقصى لقيمة التشحيم PV (N/mm2*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| كمية تشوهات الضغط الدائمة 300N/mm2 |
<0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
| أكمام مستقيمة | ||
| د | د | (ل) |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| أكمام مستقيمة مطولة | ||
| د | د | (ل) |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
(فيليبوس) تقدم مجموعة كاملة من المنتجاتمحامل برونزية، خروقات زيتية وخروقات زيتيةولوحات المنزلقمحامل غطاء من البرونز المصبوب، محامل فلانج، والقطع المخصصة متوفرة مع أخاديد الزيت أو أخاديد الدهون. تتوفر محامل برونزية ذاتية التشحيم الخالية من الصيانة مع أخاديد مليئة بالجرافيت أو سدادات الجرافيت.
C86300 أجهزة التشغيل البرونزية والمنتجات البرونزية المصبوبة / المصنع من الصين -حاويات التشحيم الذاتي -المكونات القياسية
غطاء برونزي ذو أكمام ورقية للآلات المعدنية.آلات التعدين,آلات القالب بالحقن,صناعات بناء السفن والفضاء,البحرية,التوربينات,التوربينات الغازية,صناعات صناعة الطقوس اللاصقة للسيارات الخ
أشكال المحامل المصنوعة حسب الطلب: أشكال قياسية بأبعاد خاصة، أدوات التدفق، أدوات التدفق المزدوجة، نصف المحامل، الأشكال الخاصة التي يتم الحصول عليها عن طريق الطابع أو الرسم العميق،تصاميم محامل مخصصة
البرانزية من المانغنيز غرافيت البرانزية، مثل C86300 برونز بوش ستاندرد، التطبيق تحت أحمال عالية جدا وسرعات. ومع ذلك، تتطلب تطبيقات المحامل المنزلقة تزيين موثوق به. بالإضافة إلى الصفات الميكانيكية الممتازة،هذه السبائك لديها مقاومة جيدة للتآكليتكون C86300 من مزيج من النحاس والمنغنيز والألومنيوم والحديد في C86300 يزيد من قوة السحب
أكثر من 110,000 KSI.
الجرافيت مغلق البرونز الصبغية الذاتية المزينة لدرجات حرارة أعلى وأثقل الأحمال
الوصف:C86300البرونزمحامل ذاتية التشحيممع المدمجة في سدادات الجرافيت عالية القوة النحاس محامل الانزلاق. مجموعة متنوعة من السبائك المكونة من أكثر من عنصرين يسمىالنحاس الخاصمثل الألومنيوم والرصاص والقصدير والمنغنيز والنيكل والحديد والسيليكون والمعادن النحاسية، والقوة العالية النحاس الأصفر هو واحد منهم.قوة عالية وصلابة عالية، مقاومة عالية للتآكل الكيميائي.
VIIPLUSالصين غرافيت بورونز العوارضهو محمل تزيين ذاتي على أساس النحاس لتطبيقات الحمل الثقيل والذي يتم تضمين سدادات المزلق الصلبة فيه.
تقدم شركة VIIPLUS خدمات هندسية ومصممة وتصنيع ودعم متخصصة لحلول المحامل ذاتية التشحيم.فريقنا من المهندسين والحرفيين المهرة يقدم منتجات متفوقة باستمرارنحن نسعى جاهدين لتلبية أو تجاوز توقعات عملائنا من خلال تسليم منتجاتنا وخدماتنا في الوقت المحدد.
المواد:CuZn25Al5Mn4Fe3
| غطاء صلب، برونز مع سدادات الزيت المدمجة، DIN 1850/ISO 4379، خالية من الصيانة | |||
| التفاصيل التقنية | |||
| سعة حمولة محددة ثابتة | 150 [N/mm2] | الضغط الحراري | - 100 درجة مئوية إلى + 300 درجة مئوية |
| السعة الديناميكية للحمل الخاص | 100 [N/mm2] | ||
| سرعة الانزلاق | ≤ 0.3 إلى 1.0 [m/s] | الحد الأقصى لقيمة PV | 1.5 [N/mm2 x m/s] |
| قيمة الاحتكاك | 0.03 [μ] إلى 0.2 [μ] مطلية/جافة | صلابة | 190-220 HB |
| المواد | |||
| مواد دعم | CuZn25Al5 | غيرها من سبائك البرونز المستخدمة عادة | CuAl10Ni، CuSn12Pb، CuSn7ZnPb |
| الطبقة المنزلقة | سطح المزلق الصلب: 25-30٪ | ||
| تفاصيل التسامح | |||
| السكن | H7 | تسامح العمود | f7 أو h6 |
| غطاء داخلي بعد التثبيت | الرجاء استشارة مهندسي المبيعات لدينا، المعيار تسليم التسامح: r6 أو E7 | ||
| مادة الشعب | |||
| يجب أن تكون صلابة العمود 70-100HB أقوى من سبيكة البرونز. | |||
| خشونة السطح ≤ Ra 0.8 | |||
| الممتلكات | |||
| يلبي أعلى متطلبات التشغيل ومناسبة لأحمال الصدمة. اعتمادا على السبائك ، فهي مقاومة للتآكل وأيضا مقاومة للاستنزاف عالية مع عمر طويل. | |||
| نطاق التطبيق | |||
| رافعات، آلات التعدين، آلات البناء، التطبيقات البحرية والبحرية، محطات الصلب، الطاقة المائية والهيدروميكانيكية | |||
| الصيانة | |||
| إنها مادة محملة خالية من الصيانة ، ولكن الزيت الأولي أمر إلزامي لعملية التشغيل. يجب استخدام زيت مقاوم للشيخوخة من الليثيوم. | |||
| نصائح التثبيت | |||
| السكن | الشامفر الحد الأدنى 1.5 ملم x 15-45 درجة ، لسهولة محاذاة البوشينغ | ||
| الصخرة | 5 ملم × 15 درجة ، لسهولة إدخال العمود | ||
| بالنسبة للقطر الأصغر، يجب أن يتم زيت OD قبل الضغط. | |||
| بالنسبة للقطرات الكبيرة يجب استخدام الجليد الجاف للتجميد. | |||
VSB-50محمل التشحيم الصلبيتم إنتاجه من خلال تعزيز النحاس الذي لديه أداء بدني جيد وقدرة جيدة للصب.المياه العذبة ومياه البحريتم معالجة السطح بشكل منتظم ودقيق مع فتحات يتم فيها ملء مادة تزييت صلبة معينة. يستخدم المنتج على نطاق واسع في آلات الصب والطحن المتتالية ،معدات استغلال الألغام، السفن، محركات البخار، الخ.
|
الدرجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
المواد |
CuZn25AI5Mn4Fe3 |
كوسن5بي5زين5 |
CuAI10Ni5Fe5 |
كوسن12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
صلابة |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
قوة السحب |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
|
قوة العائد |
≥ 450 |
≥90 |
≥260 |
≥ 150 |
≥ 450 |
|
الطول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التوسع الخطي |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
ماكس.تيمب. |
-40~+300 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+300 درجة مئوية |
|
الحمل الديناميكي القصوى |
100 |
60 |
50 |
70 |
120 |
|
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((التشحيم) |
200 |
60 |
60 |
80 |
200 |
|
تشوهات الضغط |
< 0.01 ملم |
< 0.05 ملم |
< 0.04 ملم |
< 0.05 ملم |
< 0.005 ملم |
|
رقم المنتج |
التركيبات الكيميائية |
||||||||
|
VSB-50 |
كيو |
زين |
ال |
في |
م |
نعم |
نـي |
(إس إن) |
Pb |
|
60~66 |
22~28 |
5.0~80 |
2.0~40 |
2.5 ~ 5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
هل أنت مهتم بمنتجاتنا؟ اطلب عرضاً:تيفاني@viiplus.com
