| الاسم التجاري: | gleitlagerbuchsen |
| رقم الطراز: | المعادن البوليمر البرونزية المدعومة وإذ تضع عادي |
| الـ MOQ: | معيار الحجم جلبة لا الحد الأدنى لكمية الطلب |
| السعر: | Bushings High Quality Price Ratio B2B |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
تعتبر جلبة الظهر البرونزي، جنبًا إلى جنب مع (Polytetrafluoroethylene)، محملًا متريًا مصممًا خصيصًا لتطبيقات الجسور. توفر مادة الظهر البرونزية قوة ممتازة ومقاومة للتآكل، بينما يعزز البطانة التشحيم وتقلل الاحتكاك، مما يؤدي إلى عمر أطول وتشغيل أكثر سلاسة.
يوفر البناء المركب البرونزي مزيجًا فريدًا من الخصائص المثالية لمحامل الجسور. يضمن الظهر البرونزي السلامة الهيكلية والمتانة، بينما توفر الطبقة السطحية احتكاكًا منخفضًا وخصائص التشحيم الذاتي. هذا المزيج يجعل المحمل مناسبًا للتعامل مع الأحمال الثقيلة والظروف الديناميكية التي تحدث عادة في هياكل الجسور.
يسمح الحجم المتري للمحمل بالتركيب والتركيب الدقيقين، مما يضمن التشغيل السلس والموثوق به للجسور. كما أن تصميم المحمل واختيار المواد يجعله مقاومًا للتآكل والتدهور البيئي، مما يضمن الأداء والموثوقية على المدى الطويل.
باختصار، تعتبر جلبة الظهر البرونزي مع محملًا متريًا قويًا وموثوقًا به لتطبيقات الجسور، مما يوفر قوة ممتازة ومقاومة للتآكل واحتكاكًا منخفضًا وتشحيمًا ذاتيًا. يضمن تركيبه الدقيق ومقاومته للتآكل التشغيل السلس والموثوق به للجسور على المدى الطويل.
طلب شراء جلبات برونزية ذات حواف في محطة الطاقة الكهرومائية، حجم الجلبات البرونزية ذات الحواف، القطر الخارجي مم القطر الداخلي مم الطول مم.
جلبات Gleitlagerbuchsen عالية الجودة، جلبة جسرية مدعومة بالبرونز المعدني ملفوفة (خالية من الصيانة) مصنوعة حسب الطلب من الصين. أسعار SF-1B الرخيصة. جلبات عادية ذاتية التشحيم أو محامل ذات حواف، وغسالة دفع وشريط، مدعومة بالبرونز مع طبقة برونزية مجمعة مملوءة بـ
بطانات انزلاقية جافة بأبعاد متريةثلاثية الطبقاتمركب
مادة
مناسبة للحركات الدورانية والاهتزازية البطيئة تحت الحمل الشعاعي و
تشغيل خالٍ من الصيانة. لا يلزم التشحيم.اطلب عرض أسعار
يمكن اعتبار الجلبة البرونزية بمثابة جلبة مركبة ذات جودة قياسية أعلى نظرًا لظهرها البرونزي. ليس هذا فقط أنه يتمتع بقدرات انزلاق أفضل بمجردطبقةتآكلت، ولكن الظهر البرونزي غير قابل للتآكل أيضًا. يمكن أن يكون هذا ميزة في التطبيقات الرطبة والبحرية.
يتم تصنيع الجلبة البرونزية في خط تلبيد يتم فيه أولاً صهر مسحوق البرونز على مادة الحامل، مما يمنحه سطحًا خشنًا بسمك 20 إلى 30 ميكرومتر. خلال الخطوة الثانية، يتم صهر على مادة الحامل ويرتبط بسطح مسحوق البرونز الخشن. بعد عملية التلبيد، يتم لف ألواح المواد الخام وفقًا للسمك القياسي
الخطوة التالية هي قطع المادة الخام إلى الشكل المستطيل، والذي سيتم لفه في أسطوانة خشنة. ستكون الخطوة الأخيرة هي معايرة الأسطوانة الخام بالضغط عليها في غلاف ودفع دبوس مناسب بالتحمل الصحيح عبر البطانات. ستجبر هذه العملية الوسادات على اتخاذ شكلها الدائري الكامل. كلمسة نهائية، سيتم قطع الشطوف من المقابس.
+ رصاص
+ رصاص
مسحوق برونز مسامي
دعم فولاذي
1. مزيج من البولي تترافلوروإيثيلين المعدل () والرصاص (Pb) 0.01-0.03 مم مادة مقاومة للتآكل، والتي يمكن أن تشكل طبقة نقل أثناء التشغيل لحماية العمود المقابل.
2. طبقة مسحوق النحاس، 0.20-0.3 مم، تعمل على تحسين قوة الترابط بين /Pb وطبقة النحاس، ولها قدرة تحمل جيدة ومقاومة للتآكل. يمكن للتوصيل الحراري الأعلى أن ينقل الحرارة المتولدة أثناء التشغيل بسرعة.
3. اللوحة الأساسية النحاسية هي 0.7 ~ 2.3، مما يحسن قدرة التحمل ونقل الحرارة للمحمل، ولديه مقاومة أفضل للتآكل.
| سطح انزلاقي: | |
| مادة الدعم: | برونز |
| الحمل الديناميكي: | ≤ 140 N/mm² |
| الحمل الثابت: | ≤ 200 N/mm² |
| سرعة الانزلاق: | ≤ 2.5 م/ث |
| قيمة الاحتكاك: | 0,02 - 0,20 µ |
| الحد الأقصى لقيمة PV: | 1.8 N/mm² x m/s |
| إجهاد درجة الحرارة: | -200 حتى +280 °C |
| الصيانة: | خالٍ من الصيانة |
| تحمل الغلاف: | H7 |
| تحمل بعد التركيب: | H9 |
| تحمل العمود: | f7 أو f8 |
| مادة العمود: | فولاذ، مقسى أو غير مقسى، خشونة Rz< 2-3 |
محامل مترية وجلبات إمبراطورية مصنوعة حسب الطلب: أشكال جلبات قياسية بأبعاد خاصة، ونصف جلبات، وأشكال خاصة يتم الحصول عليها عن طريق الختم أو السحب العميق، وتصميمات جلبات مخصصة
محمل SF-1B البرونزي يتمتع بعامل أمان عالي، وهو مناسب بشكل خاص لظروف العمل ذات درجة الحرارة العالية وحيث لا يمكن إضافة الزيت أو حيث يجب أن تعمل الآلة على التوالي لفترة طويلة. تستخدم الجلبة على نطاق واسع في صناعة تعدين الصلب بما في ذلك طرق الانزلاق لآلات الصب المتتالية، ومضخات حقن الأسمنت، وناقلات حلزونية للأسمنت. يمكن أيضًا ضغطه في غلاف فولاذي والعمل كمجموعة؛ يمكن أيضًا صنعه كنوع شفة يمكن أن يتحرك في كلا الاتجاهين الشعاعي والمحوري.
يمكن استخدام لوحة التآكل المصنوعة من مادة SF-IB في الجزء المنزلق من دعامة الجسر. يمكنها تحمل ضغط 130 نيوتن/مم2 إذا استخدمنا طبقة تآكل أكثر سمكًا ويمكن أن تكون بديلاً عن النقيلوحة.
| سعة التحميل | 140N/mm² | معامل الاحتكاك | 0.04~0.20 |
| درجة الحرارة | -195℃~280℃ | حد PV (جاف) | 3.8N/mm²·m/s |
| حد السرعة | 3 م/ث | حد PV (زيت) | 50N/mm²·m/s |
سلسلة الجلبات البرونزية مناسبة بشكل خاص لبيئة درجات الحرارة المرتفعة حيث لا يكون الزيت فعالاً ويجب أن تكون الآلة في حالة عمل متتالية لفترة طويلة.
غالبًا ما تستخدم سلسلة الجلبات البرونزية في صناعات تعدين الصلب في تطبيقات مثل الجلبات لأخاديد الأسطوانة لآلات الصب المتتالية، ومضخات حقن الأسمنت، وناقلات اللولب للأسمنت. يمكن أيضًا تجميعها في غلاف فولاذي أو تصنيعها في جلبات ذات حواف يمكن أن تتحرك في كلا الاتجاهين الشعاعي والمحوري.

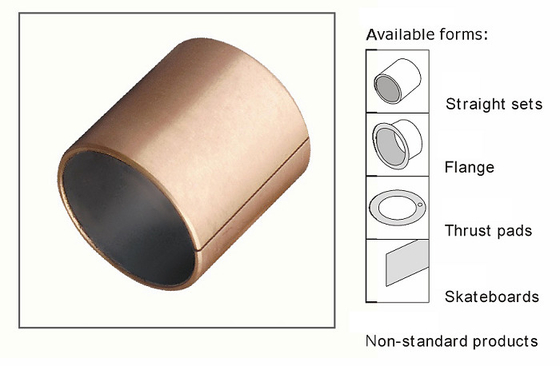

– جلبات مستقيمة
– جلبات ذات حواف
– جلبات غسالة الدفع
– جلبات شريطية
هذا المنتج عبارة عن مسحوق أساسه البرونز القصدير في الداخل و مغطى ومليء بمادة مضادة لدرجة الحرارة العالية. إنه آمن جدًا ويستخدم خصيصًا في المكان الذي لا يمكن إيقافه للإصلاح ولا يمكن إضافة الزيت بسبب ارتفاع درجة الحرارة.
تم استخدام هذا المنتج على نطاق واسع في أجزاء الانزلاق الميكانيكية المختلفة، مثل آلة الطباعة، والمصعد، وآلة النسيج، وآلة التبغ، وآلة اللياقة البدنية، والناقل الهيدروليكي، والمحرك الدقيق، والصمام اللولبي، والسيارات والآلات الزراعية والحراجية.
محمل الدوران هو نوع من محامل الدوران، يعتمد على صفيحة فولاذية مدرفلة على البارد عالية الجودة ومجمعة مع مسحوق برونز كروي مسامي في المنتصف، ثم يتم تلبيدها بمزيج من والألياف على سطح مسحوق البرونز الكروي المسامي، ولفها.
يتميز هذا المنتج بخصائص معامل الاحتكاك الصغير، ومقاومة التآكل، ومقاومة التآكل الجيدة والتشحيم الذاتي. يمكن أن يؤدي استخدام هذا المنتج إلى تقليل التكلفة، وتقليل الحجم الميكانيكي، وتجنب ظاهرة عض العمود وتقليل الضوضاء الميكانيكية والخصائص الأخرى.
(1)[N/mm2] الحمل P
الأحمال الأكبر وعمر خدمة المحمل قصير؛ تقلب الحمل أكبر، وتأثير أكبر على عمر المحمل، وعمر المحمل أقصر؛ على أي حال، لا يمكن أن يكون الحد الأقصى للحمل أكثر من القيمة القصوى المسموح بها نظريًا للحمل. الحمل يساوي الحمل الفعلي مقسومًا على مساحة المحمل، والصيغة هي P=F/ (D*B).
(2)السرعة [م/ث] V و PV
يعتمد عمر عمل المحمل على قيمة PV، أي الحمل الفعلي [N/mm2] P ومنتج سرعة الانزلاق [م/ث] V، كلما كانت قيمة PV أصغر، كلما كان عمر المحمل أطول.
(3)[oC] T
يعتمد عمر المحمل أيضًا على استخدام درجة حرارة المحمل، لذلك في تصميم واختيار الأجزاء ذات الصلة بخصائص تبديد الحرارة.
(4)خشونة سطح أجزاء الطحن
يجب أن تكون خشونة سطح التلامس لأجزاء المحمل والمحمل بين Ra0.2~Ra0.8، ولا يمكن أن يكون المحمل حادًا في عملية التجميع والاستخدام.
(5) أجزاء من المواد السطحية للطحن، درجة السطح الخشنة لأجزاء الطحن هي عامل يؤثر على عمر خدمة جلبة العمود، بشكل عام، يجب أن تصل متطلبات السطح إلى أقل من أو تساوي 0.4 م كا.
(6) عوامل أخرى مثل تصميم مقعد المحمل، وحالة التشحيم، وما إلى ذلك.
1. مزيج /أليافسمك 0.01~0.03 مم، يوفر طبقة نقل أولية ممتازة، والتي تغطي بشكل فعال الأسطح المتزاوجة لتجميع المحمل، وتشكل طبقة تشحيم صلبة من نوع الأكسيد.2. سمك مسحوق البرونز الملبد 0.20-0.35 مم، يوفر أقصى توصيل حراري بعيدًا عن سطح المحمل، ويعمل أيضًا كخزان لمزيج /الألياف.
3. ظهر برونزي، يوفر قدرة تحمل عالية بشكل استثنائي، وتبديد حرارة ممتاز ومقاومة جيدة جدًا للتآكل.
بيانات تقنية
· ظهر برونزي + مسحوق برونز مسامي +
· + رصاص
مقطع عرضي
|
|
+ رصاص |
|
ثابت |
250N/mm2 |
ديناميكي |
|
140N/mm2 |
السرعة القصوى |
|
|
جاف |
2 م/ث |
تشحيم |
|
>2 م/ث |
الحد الأقصى لـ PV (جاف) |
|
|
وقت قصير |
3.6N/mm2*·m/s |
مستمر |
|
1.8N/mm2*·m/s |
درجة الحرارة. |
|
|
-195℃~+2800℃ |
معامل الاحتكاك |
|
|
0.03~0.20 |
التوصيل الحراري |
|
|
70 واط (م·ك)-1 |
معامل التمدد الحراري |
|
|
17*10-6k-1 |
التوفر |
|

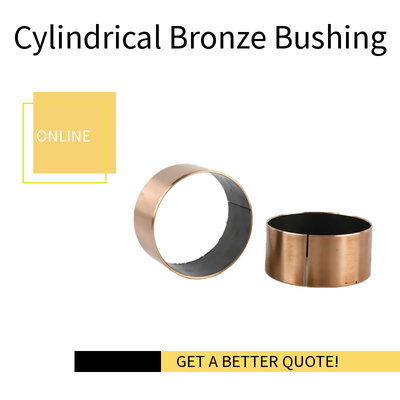

· جلبات أسطوانية
· جلبات ذات حواف
· ألواح انزلاقية
أشكال المحامل المصنوعة حسب الطلب: أشكال قياسية بأبعاد خاصة، وغسالات دفع، وغسالات دفع ذات حواف، ونصف محامل، وأشكال خاصة يتم الحصول عليها عن طريق الختم أو السحب العميق، وتصميمات محامل مخصصةحجم جلبات العميل
