| الاسم التجاري: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| رقم الطراز: | جلبة صلبة ، برونزية مع سدادات تشحيم مضمنة خالية من الصيانة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | البطانات البرونزية عبر الإنترنت • مصنّعو محامل انزلاقية • موردون مشحمون ذاتي التزييت |

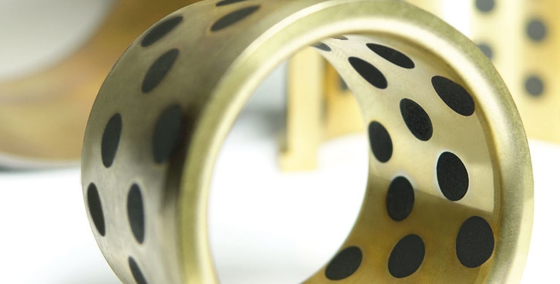

أيه إس تي إم بي 271 الصفيحة الصفيحة الصفيحة، على وجه التحديد من النوع C86300، بأبعاد 400 × 470 × 750 ملم،يشير إلى محامل ذاتية التشحيم على أساس المعدن تستخدم مادة على أساس الجرافيت للتشحيمتم تصميم هذه المقابس لتوفير عملية طويلة الأمد وخالية من الصيانة في مجموعة واسعة من التطبيقات الصناعية.
ASTM B271 هو مواصفات قياسية تغطي المحامل المصبوبة بالبرونز والمرونة بالجرافيت المصممة للاستخدام في التطبيقات التي تتطلب مقاومة ارتداء عالية وانحراف منخفض.سبيكة C86300 هي نوع من البرونز القائم على القصدير الذي يحتوي على جزيئات الجرافيت المضمنة داخل مصفوفة المعدنهذه الجزيئات من الجرافيت توفر خصائص التشحيم الذاتي التي تسمح للمحامل بالعمل دون الحاجة إلى مواد التشحيم الخارجية.
الأبعاد 400 × 470 × 750 ملم تشير إلى الأبعاد الخارجية للبوشينغ،والتي يتم تركيبها عادة في غطاء أو إطار لتوفير سطح زلق لعمود دوار أو متبادليقدم القاعدة المعدنية للمحامل دعمًا هيكليًا ، بينما تقلل الطبقة المسمنة بالجرافيت من الاحتكاك والتكسير بين المحامل والعمود.
بشكل عام ، تقدم ASTM B271 سبيكة غرافيت مغلقة الحجابات مع سبيكة C86300 والأبعاد المحددة موثوقة ،الحل الخالي من الصيانة لتطبيقات الأوراق المحمولة الصناعية التي تتطلب مقاومة ارتداء عالية وانحدار منخفض.
bronzegleitlager.comهو الكربون الموثوق بهأجهزة غلاف الجرافيتأيًا كانت احتياجاتك، يمكننا تصميمها خصيصًاأجهزة التشغيللاحتياجاتك

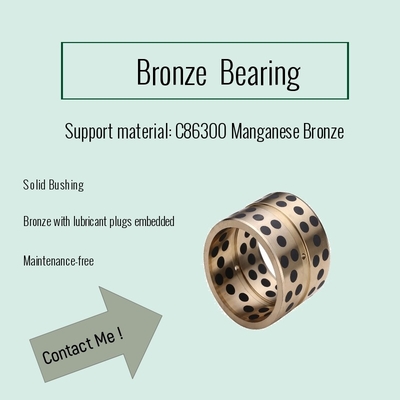

تقدم شركة VIIPLUS أجهزة C86300 من البرونز المانغنيزي وهي مادة محملة ذاتية التشحيم تتكون من برونز محمل عالي الجودة مع جيوب مطلية صلبة.
|
|
كيو ((1) |
ال |
في |
Pb |
م |
ن ((2) |
(إس إن) |
زين |
|---|---|---|---|---|---|---|---|---|
|
دقيقة / كحد أقصى |
60.0-66.0 |
5.0-7.5 |
2.0-40 |
.20 |
2.5-50 |
1.0 |
.20 |
22.0-28.0 |
|
الاسمية |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
الـC86300 أجهزة التشغيل البرونزيةيستخدم في مجموعة متنوعة من التطبيقات. الاستخدامات النموذجية لهذا السبائك هي: الأداء الثقيل للغاية ، سبيكة عالية القوة.محامل ثقيلة السرعة البطيئة، أجزاء غلاف الأسطوانة الهيدروليكية.
يمكن أن يعمل البرونز بسرعة عالية تحت أحمال ثقيلة ، ولكنه يتطلب صلابة عمود عالية وظروف تشغيل غير مطحنة. هذا السبائك له خصائص ميكانيكية ممتازة ومقاومة جيدة للتآكل.هذا السبيكة هو عرضة للخطر من النحاسالمانغنيز والألومنيوم والحديد هذا المزيج يزيد من قوة الشد
| المتطلبات الكيميائية | ||||||||||||
| النحاس سبيكة رقم الـ (UNS) |
التكوين، % max، ما عدا ما هو موضح | |||||||||||
| النيكل | ||||||||||||
| النحاس | القصدير | الرصاص | الزنك | الحديد | بما في ذلك | الألومنيوم | المانغنيز | المضاد | الكبريت | الفوسفور | السيليكون | |
| الكوبالت | ||||||||||||
| C86300 | 60.0660 | 0.20 | 0.20 | 22.0 280 | 2.0 ¥40 | 1.0أ | 5.07075 | 2.5550 | .... | .... | .... | .... |
| C90500 | 86.0 ¢89.0 | 9.0110 | 0.30 | 1.0330 | 0.20 | 1.0أ | 0.005 | .... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0110 | 8.0110 | 0.8 | 0.7ج | 0.50أ | 0.005 | .... | 0.50 | 0.08 | 0.10ب | 0.005 |
| أ في تحديد الحد الأدنى للنحاس، يمكن حساب النحاس على أنه النحاس بالإضافة إلى النيكل. | ||||||||||||
| ب بالنسبة للصب المتواصل، يجب أن يكون الفوسفور 1.5٪ كحد أقصى. | ||||||||||||
|
ج الحديد يجب أن يكون 0.35٪ كحد أقصى عندما تستخدم للصلب المدعوم.
|
||||||||||||
البوابات الشعاعية، البوابات العمودية، سجلات الوقوف، أدوات الفولاذ Penstock، المرفقات الميكانيكية، المرفقات الهيدروليكية، الأدوات، رافعات البوابة، رافعات السطحخدمات إدارة الخزانات مع تطبيقات في....
تخزين السلع
مكافحة الفيضانات
توليد الطاقة الكهربائية المائية
الري
صب سبيكة النحاس
النوع:النحاس الخالي من الرصاص
يزيل نفسهبدون زيتنوع الحجابات
|
التركيب الكيميائي الكتلة/٪ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
كيو |
(إس إن) |
ال |
في |
م |
نـي |
Pb |
نعم |
(ب) |
زين |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-40 |
2.5-50 |
1 |
0.2 |
_ |
_ |
_ |
|
الخصائص الميكانيكية |
|||
|---|---|---|---|
|
قوة السحب Mpa ((Min) |
قوة الوصول MPa ((Min) |
الطول % |
صلابة برينيل ((HB) |
|
758 |
427 |
14 |
225 |
1في التكوين الكيميائي، القيم الفردية تمثل القيم القصوى
2"الأداء الميكانيكي لقيمة القسوة هو مجرد مرجع
|
C86300 |
الأبعاد في بوصات |
|
البرونز من المانغنيز مع سدادات الجرافيت |
(ID x OD x L) |
|
ملفات الجرافيت |
1/2 × 3/4 × 1/2 |
|
ملفات الجرافيت |
1/2 × 3/4 × 3/4 |
|
ملفات الجرافيت |
1/2 × 3/4 × 1/2 |
|
ملفات الجرافيت |
5/8 × 7/8 × 5/8 |
|
ملفات الجرافيت |
5/8 × 7/8 × 3/4 |
|
ملفات الجرافيت |
5/8 × 7/8 × 1 |
|
ملفات الجرافيت |
5/8 × 7/8 × 1-1/4 |
|
ملفات الجرافيت |
5/8 × 7/8 × 1-1/2 |
|
ملفات الجرافيت |
3/4 × 1-1/8 × 5/8 |
|
ملفات الجرافيت |
3/4 × 1-1/8 × 3/4 |
|
ملفات الجرافيت |
3/4 × 1-1/8 × 1 |
|
ملفات الجرافيت |
3/4 × 1-1/8 × 1-1/4 |
|
ملفات الجرافيت |
3/4 × 1-1/8 × 1-1/2 |
|
ملفات الجرافيت |
7/8 × 1-1/4 × 3/4 |
|
ملفات الجرافيت |
7/8 × 1-1/4 × 1 |
|
ملفات الجرافيت |
7/8 × 1-1/4 × 1-1/8 |
|
ملفات الجرافيت |
7/8 × 1-1/4 × 1-1/4 |
|
ملفات الجرافيت |
7/8 × 1-1/4 × 1-1/2 |
|
ملفات الجرافيت |
1 × 1-3/8 × 3/8 |
|
ملفات الجرافيت |
1 × 1-3/8 × 1/2 |
|
ملفات الجرافيت |
1 × 1-3/8 × 5/8 |
|
ملفات الجرافيت |
1 × 1-3/8 × 3/4 |
|
ملفات الجرافيت |
1 × 1-3/8 × 1 |
|
ملفات الجرافيت |
1 × 1-3/8 × 1-1/4 |
|
ملفات الجرافيت |
1 × 1-3/8 × 1-1/2 |
|
ملفات الجرافيت |
1 × 1-3/8 × 1-3/4 |
|
ملفات الجرافيت |
1 × 1-3/8 × 2 |
|
ملفات الجرافيت |
1 × 1-1/2 × 3/4 |
|
ملفات الجرافيت |
1 × 1-1/2 × 1 |
|
ملفات الجرافيت |
1 × 1-1/2 × 1-1/2 |
|
ملفات الجرافيت |
1 × 1-1/2 × 2 |
|
ملفات الجرافيت |
1-1/8 × 1-1/2 × 1 |
|
ملفات الجرافيت |
1-1/4 × 1-5/8 × 1 |
|
ملفات الجرافيت |
1-1/4 × 1-5/8 × 1-1/4 |
|
ملفات الجرافيت |
1-1/4 × 1-5/8 × 1-1/2 |
|
ملفات الجرافيت |
1-1/4 × 1-5/8 × 1-3/4 |
|
ملفات الجرافيت |
1-1/4 × 1-5/8 × 2 |
|
ملفات الجرافيت |
1-1/2 × 2 × 1-1/4 |
|
ملفات الجرافيت |
1-1/2 × 2 × 1-1/2 |
|
ملفات الجرافيت |
1-1/2 × 2 × 1-3/4 |
|
ملفات الجرافيت |
1-1/2 × 2 × 2 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 1-1/4 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 1-1/2 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 1-3/4 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 2 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 2-1/2 |
|
ملفات الجرافيت |
1-3/4 × 2-1/4 × 4 |
|
ملفات الجرافيت |
2 × 2-1/2 × 1-1/4 |
|
ملفات الجرافيت |
2 × 2-1/2 × 1-1/2 |
|
ملفات الجرافيت |
2 × 2-1/2 × 2 |
|
ملفات الجرافيت |
2 × 2-1/2 × 2-1/2 |
|
ملفات الجرافيت |
2 × 2-1/2 × 3 |
|
ملفات الجرافيت |
2-1/2 × 3 × 3 |
|
ملفات الجرافيت |
3 × 3 1/2 × 4 |
|
ملفات الجرافيت |
3 × 3-5/8 × 3 |
|
ملفات الجرافيت |
3-1/2 × 4-1/8 × 2 |
|
ملفات الجرافيت |
3-1/2 × 4-1/8 × 3 |
|
ملفات الجرافيت |
3-1/2 × 4-1/8 × 4 |
|
ملفات الجرافيت |
4 × 4-3/4 × 2 |
|
ملفات الجرافيت |
4 × 4-3/4 × 3 |
|
ملفات الجرافيت |
4 × 4-3/4 × 4 |
|
ملفات الجرافيت |
5 × 6 × 3 |
|
ملفات الجرافيت |
5 × 6 × 4 |
يجب أن يغمس محامل الجرافيت في مادة التشحيم قبل التطبيق. يمتص الجرافيت المادة التشحيمية ، والتي يتم نقلها بعد ذلك إلى العمود عند تسخينها بحركة العمود.هذا الإجراء يوفر الزيت اللازمة لتزيين ولكن ليس بكمية كافية للتسبب في تسرب في أطراف المحامليتم إعادة امتصاص الزيت من قبل الجرافيت عندما يتوقف الحركة.
ويتم تنفيذ رسم الجرافيت من خلال حفر تشكيل ثقب متدفق من خلال جدار الوعاء وضغط الجرافيت في هذه الثقوب والخبز الصلب.يتم تحديد حجم وعدد الثقوب التي تم حفرها وعدد الصفوف من خلال طول الوعاء والقطر.
غلاف البرونز المكبس بالجرافيت يزيل نفسهمجاناً من الصيانةيتم تصنيع هذه البوشينغز من البرونز المصبوب المستمر ويتم توصيلها بمغلفات مطاطية صلبة. يجب أن يتم فصل البوشينغ وسطح التزاوج دائمًا بواسطة فيلم من المزلق.VIIPLUSالمكونات تستخدم الجرافيت. إليك ما تحتاج إلى معرفته عنه. الجرافيت هو الكربون العادي في شكل غير عادي للغاية، بلور ثنائي الأبعاد. فكر في ذلك كصفحة سميكة ذرة واحدة.قطعة من الجرافيت هي كومة من هذه الأوراقالرصاصة من الجرافيت تبدو زيتية لأن هذه الأوراق ذات السُمك ذرة واحدة زلقة جداً
C86300 البرونز من المانجان
C86300 تطبيقات نموذجية تشمل:السرعة البطيئة محامل الحمل الثقيلة، المعدات، الكاميرا وأجزاء الأسطوانة الهيدروليكية. البرونز المنغنيزي الصب المستمر هو قوة عالية،سبيكة النحاس غير قابلة للعلاج الحراري المخصصة للاستخدام في التطبيقات التي تتطلب مزيجًا جيدًا من خصائص التآكل المتميزة وقوة تحمل عالية للأحمال الثقيلة والسرعات البطيئة.
|
C86300 مغنيز البرونزية غلافات الجرافيت |
|
|
العنصر |
المحتوى (%) |
|
النحاس |
60.0-68.0 |
|
الرصاص، Pb |
≤0.2 |
|
القصدير، Sn |
≤0.2 |
|
الزنك، Zn |
22~28 |
|
الحديد، Fe |
2.0-40 |
|
الألومنيوم، Al |
5.0-7.50 |
|
المانغنيز |
2.5-50 |
|
|
|
|
C86200 غلافات غرافيت برونزية من مغانيز |
|
|
العنصر |
المحتوى (%) |
|
النحاس |
60.0-68.0 |
|
الرصاص، Pb |
≤0.2 |
|
القصدير، Sn |
≤0.2 |
|
الزنك، Zn |
22~28 |
|
الحديد، Fe |
2.0-40 |
|
الألومنيوم، Al |
3.0-490 |
|
المانغنيز |
2.5-50 |
يمكن استخدام غطاءات البرونز الصبغية المصبوبة بالجرافيت حيث يجب أن تدعم الأحمال الثقيلة فيسرعات منخفضة إلى متوسطة
البلاغ الجرافيت الصب البرونزية غلاف قادر على تحمل درجات حرارة عالية تصل إلى 570 درجة فهرنهايت
التشحيم الذاتيتتيح هذه الميزة استخدام المحامل حيث يصعب تزيينها ومكلفة التنفيذ ، وحيث لا يمكن استخدام الدهون / الزيت. يتم تحقيق تزيين ممتاز حتى تحت أحمال عالية عند سرعات منخفضة.
التشحيم الذاتي بمساحات التشحيم الصلبة المدمجة خصيصًا يقلل من الاحتكاك. معامل الاحتكاك: 0.04 إلى 0.2
|
الدرجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
المواد |
CuZn25AI5Mn4Fe3 |
كوسن5بي5زين5 |
CuAI10Ni5Fe5 |
كوسن12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
صلابة |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
قوة السحب |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
|
قوة العائد |
≥ 450 |
≥90 |
≥260 |
≥ 150 |
≥ 450 |
|
الطول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التوسع الخطي |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
ماكس.تيمب. |
-40~+300 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+300 درجة مئوية |
|
الحمل الديناميكي القصوى |
100 |
60 |
50 |
70 |
120 |
|
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((التشحيم) |
200 |
60 |
60 |
80 |
200 |
|
تشوهات الضغط |
< 0.01 ملم |
< 0.05 ملم |
< 0.04 ملم |
< 0.05 ملم |
< 0.005 ملم |
