| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | جلبة الصلبة ، محامل الفوسفور البرونزية |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts Factory Price |
| شروط الدفع: | TT IN ADVANCE، ويسترن يونيون |
| القدرة على التوريد: | البطانات البرونزية عبر الإنترنت • مصنّعو محامل انزلاقية • موردون مشحمون ذاتي التزييت |
البرونز الفوسفوري، وهو سبيكة فريدة تتكون في المقام الأول من النحاس مع إضافة الفوسفور وعناصر أخرى،ومقاومة للارتداءعندما يتم دمجها مع الجرافيت، يخلق البرونز الفوسفوري مادة توفر تزيينًا متفوقًا وانخفاضًا في الاحتكاك، مما يجعلها مثالية للاستخدام في البوشينغ والحاويات.

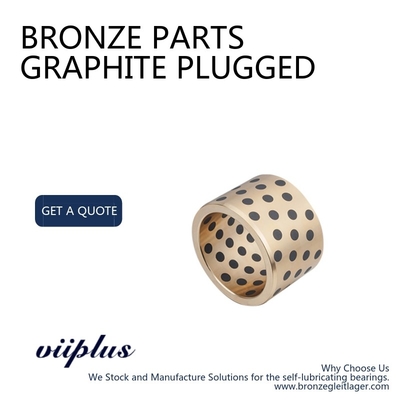

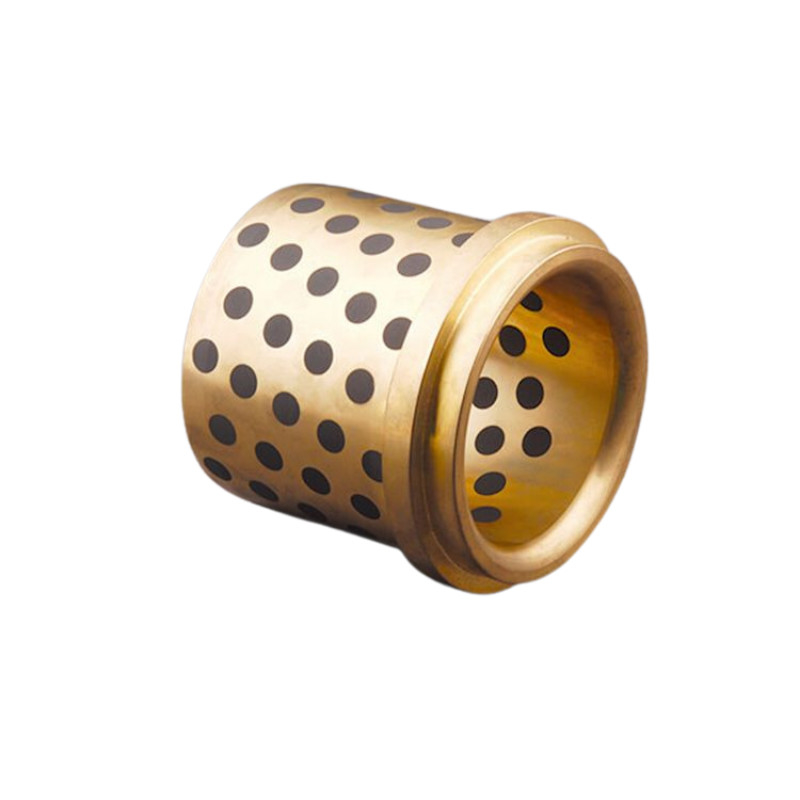

توفر البلاغات المغطاة بالجرافيت، المصنوعة خصيصاً من البرونز الفوسفوري، حلًا قويًا ودائمًا لتنفيذ تطبيقات صناعية مختلفة. تعمل البلاغات الجرافيتية كمزلقات صلبة،ضمان التشغيل السلس والفعال حتى في بيئات عالية درجة الحرارة أو الضغط العاليهذا المزيج من البرونز الفوسفوري والجرافيت يوفر مقاومة الارتداء والمتانة الاستثنائية، مما يزيد من عمر البوشينغ بشكل كبير.
تسليطات البرونز المصبوب المصنوعة من مواد البرونز الفوسفورية تظهر خصائص مماثلة، وتوفر أداء موثوق به وخفض متطلبات الصيانة.مقاومة المادة للتآكل تضمن أن المحامل يمكن أن تتحمل البيئات القاسية والحفاظ على سلامتها مع مرور الوقت.
باختصار ، تكون الأقواس المكبسة بالجرافيت من البرونز الفوسفوري والحاويات البرونزية المصبوبة خيارات ممتازة للتطبيقات الصناعية حيث تكون المتانة ومقاومة الارتداء والتشغيل السلس أمرًا بالغ الأهمية.الخصائص الفريدة من البرونز الفوسفوري، جنبا إلى جنب مع التشحيم المقدم من الجرافيت، جعل هذه المكونات مثالية لمجموعة واسعة من الأنظمة والمعدات الميكانيكية.
C51000 مقابل C54400 الفوسفور البرونز للجذور
C51000 و C54400 كلاهما سبائك برونزية من الفوسفور على أساس النحاس والتي تقدر بمقاومتها للتآكل وقوتها وخصائص الارتداء، مما يجعلها خيارات شائعة للأقواس.بينما يشتركون في العديد من السمات، تركيباتهم وخصائصهم تجعلهم مناسبين لتطبيقات مختلفة.
C51000هو النحاس الصيني الفوسفوري المعروف بمرونته العالية، وقوته الجيدة، وهيكل الحبوب الدقيقة.والشاشات التي تتطلب مقاومة للتشوه.
C54400هو برونز الفوسفور الحر الذي يحتوي على الرصاص والزنك ، مما يحسن بشكل كبير من القدرة على التصنيع وأداء الوعاء ، مما يجعله مثاليًا للكتابات الدقيقة والوعاءات الثقيلة.
الفرق الرئيسي يكمن في محتوى الرصاص والزنك ، والذي يعزز القدرة على التصنيع ومقاومة التآكل في C54400 ، في حين أن C51000 لا يزال خالياً من الرصاص مع محتوى نحاس أعلى لتحقيق توصيل كهربائي أفضل.
| العنصر | C51000 (%) | C54400 (%) |
|---|---|---|
| النحاس | 92.9 ¢ 95.5 | 85.4 91.5 |
| القصدير (Sn) | 4.5 58 | 3.5 45 |
| الفوسفور (P) | 0.03 ′′ 035 | 0.01 05 |
| الرصاص (Pb) | 0 0 0 005 | 3.5 45 |
| الزنك (Zn) | 0 0 0 03 | 1.5 45 |
| الحديد (Fe) | 0 0 0 01 | 0 0 0 01 |
| البقايا | | 0 0 0 05 |
يقدم كلا السبائك قوة ومرونة جيدة. C54400 أسهل بكثير في الآلة (درجة القدرة على العمل 80 مقابل 20) وتتفوق في إنتاج الأغلفة المعقدة أو ذات الحجم الكبير.C51000 يوفر مرونة أفضل للتطبيقات التي تتطلب المرونة.
| الممتلكات | C51000 | C54400 |
|---|---|---|
| قوة الشد (MPa) | 324 965 | 303 517 |
| قوة العائد (MPa) | 131 552 | 131 434 |
| الطول (%) | 6 ¢ 45 | 0 50 |
| نموذج القطع (GPa) | 41 42 | 39 ️ 40 |
| النموذج المرن (GPa) | 110 ️ 117 | 110 ️ 117 |
| نسبة بويسون | 0.34 | 0.34 |
| قابلية التصنيع (100 = أفضل) | 20 | 80 |
| روكويل B صلابة | 26 ️ 97 | 67 ️ 93 |
القيم متشابهة إلى حد كبير ، حيث يوفر C54400 توصيلًا حراريًا أعلى قليلاً لتبديد الحرارة بشكل أفضل في الأغطية عالية الحمل.
| الممتلكات | C51000 | C54400 |
|---|---|---|
| التوصيل الحراري (W/m·K) | 77 ¢ 84 | 86 ️ 87 |
| التوسع الحراري (μm/m·K) | 17.8 18 | 17.3 18 |
| الحرارة المحددة (J/kg·K) | 380 | 370 |
| بداية الذوبان (°C) | 960 | 930 |
| التوصيل الكهربائي (٪ IACS) | 15 ️ 18 | 19 |
كل من السبائك مناسبة بشكل جيد للشحنات بفضل مقاومة الارتداء والاحتكاك المنخفض ومقاومة التآكل في البيئات البحرية أو الصناعية أو العامة.
C51000: مثالية لأغلفة الأكمام ، وأقراص المشبك ، والتطبيقات التي تحتاج إلى مرونة جيدة وصفات شبيهة بالربيع. تستخدم أيضًا في الاتصالات الكهربائية وقضبان اللحام والصفائح المثقوبة.هيكل الحبوب الدقيقة يوفر صلابة ومقاومة التعب.
C54400: يفضل في محامل الارتداء العالي والدوائر والعمودات وواجهات الدفع. يحسن الرصاص القدرة على التصنيع وخصائص المحامل ،مما يجعلها ممتازة لأجزاء الدقة مثل مكونات الصمام ومتابعي الكاميراالزنك والرصاص يجعله سبيكة قابلة للقطع الحر، مناسبة جداً للشحنات المخصصة
قابلية التصنيعالآلات C54400 أسهل بكثير (80 مقابل 20 تصنيف).
المقاومة للارتداءتم تحسين C54400 للبيئات المطالبة بالحاملات / الحشرات ؛ C51000 هو أكثر استخدامًا عامًا.
التآكل والموصلاتكلاهما مقاوم للتآكل، ولكن C51000 يوفر محتوى نحاس أعلى لأداء كهربائي أفضل.
الامتثال البيئيC51000 خال من الرصاص، في حين أن C54400 يحتوي على الرصاص، والذي قد يكون مقيدًا بموجب RoHS أو لوائح مماثلة.
النموذج والتوافرC51000 شائعة في الأشكال المصنوعة ؛ C54400 شائعة للمكونات المصبوبة أو المصنعة.
نصيحة الاختيار
من أجلأجهزة تحميل ثقيلة، مرتدية، أو دقيقة→ اخترC54400.
من أجلالتطبيقات الخفيفة، والمرنة أو الخالية من الرصاص→ اخترC51000.
يتم استخدام محامل الجرافيت في المقام الأول في التطبيقات التي تحتاج إلى التشحيم المستمر في المناطق التي يصعب الوصول إليها. يتم إجبار الجرافيت ميكانيكياً على التدخين في الثقوب / الخراطيم تحت ضغط شديد.يتم نقل فيلم من الزيت المسمر إلى العمود عندما يبدأ في الدورانهذه المحامل توفر التشحيم المستمر لفترات طويلة دون صيانة.

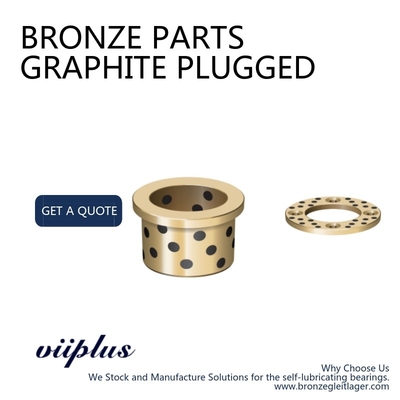

1المواد الصلبة البرونزية / الحديد مناسبة بشكل مثالي للتطبيقات المطلوبة للغاية في البيئات الصعبة.أجهزة التشغيل ذات الأكمام، وأجهزة التشغيل ذات الأطراف والصفائح المنزلقةوفقًا للمعايير ISO 4379 و DIN1850
2يمكن حفر الثقوب في الجسم البرونزي الصلب وملأه بمسح الجرافيت الصلب ، وبهذه الطريقة يمكن استخدامه في البيئات الخالية من الزيت.
3أيضا الجسم البرونزي الصلبة يمكن أن تكون مصنعة الزيت الخنادق والثقوب، فإنه يمكن أن تحصل على أفضل التشحيم بعد ملء بالدهون.
1غير حساس للبيئة القذرة
2مقاومة للضغوط والاهتزازات عند سرعات بطيئة
3تمكن من العمل مع نهاية سطح عمود سيئة
4مقاومة جيدة لظروف التآكل
البرونز الفوسفوري ، المعروف أيضًا باسم البرونز الفوسفوري أو البرونز الفوسفوري للقصدير ، هو مادة سبائك تتكون أساسًا من النحاس والقصدير والفوسفور.هو نوع من سبائك النحاس الذي يظهر خصائص ميكانيكية ممتازة والقيادة الكهربائية.
تتضمن تركيبة البرونز الفوسفوري عادة العناصر التالية:
1النحاس (Cu): المكون الرئيسي للبرونز الفوسفوري ، وهو يمثل معظم وزنه. يساهم النحاس في التوصيل الكهربائي للسبائك ، والمرونة ، ومقاومة التآكل.
2القطن (Sn): يضاف إلى السبائك في نطاق 2٪ إلى 8٪ من حيث الوزن. يحسن القطن قوة والصلابة للمادة ، وكذلك مقاومة التآكل.
3الفوسفور (P): موجود بكمية صغيرة ، عادة ما تتراوح من 0.03٪ إلى 0.35٪ من الوزن. يعمل الفوسفور كمنزع أكسدة ويمكن أن يحسن الخصائص الميكانيكية للسبائك ،مثل صلابتها، مرونة، مقاومة الارتداء، ومقاومة التآكل.
بالإضافة إلى هذه العناصر الأساسية، قد يحتوي البرونز الفوسفوري أيضًا على كميات قليلة من العناصر الأخرى مثل الحديد (Fe) والزنك (Zn) ، والتي يمكن أن تعزز خصائصه.يمكن أن يختلف التركيب الدقيق للبرونز الفوسفوري اعتمادا على درجة السبائك المحددة والصانع.
بسبب مزيج ممتاز من الخصائص الميكانيكية والموصلات الكهربائية ومقاومة التآكل ، يستخدم البرونز الفوسفوري على نطاق واسع في تطبيقات صناعية مختلفة.يستخدم عادة في تصنيع الأجزاء الميكانيكيةالمكونات الكهربائية ومبادلات الحرارة
الألواح والصفائح المصنوعة من البرونز الصلب مصنوعة بالكامل من البرونزكوسن 10 بيوالتي لديها قدرة جيدة جدا على الماكينات. جميع أسطح البروتوكولات البرونزية الصلبة يتم معالجتها.
يتم تصنيع أدوات الحديد الصلبة والصفائح بنفس الطريقة من مواد البرونز، ولكن هو أقل بكثير من التكاليف إذا لم تكن في متطلبات عالية الأداء.
1آلات البناء
2معدات النقل
3آلات صناعة الخزف والورق
4معدات بحرية
| تكوين المواد وخصائصها | |||||||
| الرمز | أجزاء برونزية | أجزاء برونزية | أجزاء برونزية | أجزاء برونزية | أجزاء برونزية | أجزاء برونزية | أجزاء برونزية |
| (500#) | (500#S1) | (500#S2) | (500#S3) | (500#S4) | (HT250) | (Gcr15) | |
| الرمز | CuZn25Al | CuZn25Al | CuAl9Fe4 | كوسن 5 بي | كوسن 12 | HT250 | Gcr15 |
| 5Mn3Fe3 | 5Mn3Fe3 | النيليوم4Mn2 | b5Zn5 | ||||
| الكثافة | 8 | 8 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| صلابة HB | >210 | > 250 | > 150 | > 70 | > 80 | >190 | HRC>58 |
| N/mm2 قوة السحب | > 750 | > 800 | > 800 | >200 | >260 | > 250 | > 1500 |
| الطول % | >12 | >8 | >15 | >10 | >8 | >5 | >15 |
| معامل التوسع الخطي 10-5/°C | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1 | 1.1 |
| الحد الأقصى لدرجة الحرارة | -40~+300 | -40 ~ + 150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| الحمولة القصوى N/mm2 | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| m/min السرعة القصوى (جافة) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| الحد الأقصى.PVN/mm2 *m/min | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| 300N/mm2 | <0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
| المواد الأساسية الدولية | |||||||
| رموز المواد | الصين العلامات التجارية GB1176-87 | المعيار الدولي ISO 1338 | ألمانيا DIN | اليابان JIS | أمريكا ASTM ((UNS) | إنجلترا BS | فرنسا NF |
| أجزاء برونزية ((500#) | ZCuZn25Al6 Fe3Mn3 | GCuZn25Al6 Fe3Mn3 | DIN1709 G-CuZn25Al5 | H5102 CAC304 | B30-92 C86300 | HTB2 | |
| أجزاء برونزية ((500#S1) | ZCuZn25Al6 Fe3Mn3 | GCuZn25Al6 Fe3Mn3 | DIN1709 G-CuZn25Al5 | H5102 CAC304 | B30-92 C86300 | HTB2 | |
| أجزاء برونزية ((500#S2) | ZCuSn5 Pb5Zn5 | GCuPb5 Sn5Zn5 | DIN1705 G-CuSn5ZnPb | H5111 BC6 | B30-92 C83600 | LG2 | CuPb5 Sn5Zn5 |
| أجزاء برونزية ((500#S3) | ZCuAl9Fe4 Ni4Mn2 | GCuAl10 FeNi5 | DIN17656 G-CuAl10Ni | H5113 AlBC3 | B30-92 C95500 | AB2 | CuAl10 Fe5Ni5 |
| أجزاء برونزية ((HT250) | GB5675-85 HT250 | FC250 | الفئة 40 من ASTM | ||||
| المزلق الصلب | |||||||
| المزلق | الخصائص | تطبيق نموذجي | |||||
| الجرافيت + إضافة | مقاومة ممتازة للهجمات الكيميائية وانخفاض الاحتكاك، حد الحرارة 400 درجة مئوية | ملابس للآلات العامة و تحت الغلاف الجوي | |||||
| النوع | المواصفات | النوع | المواصفات | ||
| غطاء برونزي من الجرافيت | 808 | 8 × 12 × 8 | غطاء برونزي من الجرافيت | 1640 | 16 × 22 × 40 |
| غطاء برونزي من الجرافيت | 810 | 8 × 12 × 10 | غطاء برونزي من الجرافيت | 1812 | 18×24×12 |
| غطاء برونزي من الجرافيت | 812 | 8 × 12 × 12 | غطاء برونزي من الجرافيت | 1815 | 18×24×15 |
| غطاء برونزي من الجرافيت | 815 | 8 × 12 × 15 | غطاء برونزي من الجرافيت | 1820 | 18×24×20 |
| غطاء برونزي من الجرافيت | 1008 | 10 × 14 × 8 | غطاء برونزي من الجرافيت | 1825 | 18×24×25 |
| غطاء برونزي من الجرافيت | 1010 | 10 × 14 × 10 | غطاء برونزي من الجرافيت | 1830 | 18×24×30 |
| غطاء برونزي من الجرافيت | 1012 | 10 × 14 × 12 | غطاء برونزي من الجرافيت | 2010 | 20 × 28 × 10 |
| غطاء برونزي من الجرافيت | 1015 | 10 × 14 × 15 | غطاء برونزي من الجرافيت | 2012 | 20 × 28 × 12 |
| غطاء برونزي من الجرافيت | 1020 | 10 × 14 × 20 | غطاء برونزي من الجرافيت | 2016 | 20 × 28 × 16 |
| غطاء برونزي من الجرافيت | 1208 | 12 × 18 × 8 | غطاء برونزي من الجرافيت | 2019 | 20×28×19 |
| غطاء برونزي من الجرافيت | 1210 | 12 × 18 × 10 | غطاء برونزي من الجرافيت | 2020 | 20×28×20 |
| غطاء برونزي من الجرافيت | 1212 | 12 × 18 × 12 | غطاء برونزي من الجرافيت | 2025 | 20 × 28 × 25 |
| غطاء برونزي من الجرافيت | 1215 | 12 × 18 × 15 | غطاء برونزي من الجرافيت | 2030 | 20 × 28 × 30 |
| غطاء برونزي من الجرافيت | 1216 | 12 × 18 × 16 | غطاء برونزي من الجرافيت | 2035 | 20 × 28 × 35 |
| غطاء برونزي من الجرافيت | 1219 | 12 × 18 × 19 | غطاء برونزي من الجرافيت | 2040 | 20×28×40 |
| غطاء برونزي من الجرافيت | 1220 | 12 × 18 × 20 | غطاء برونزي من الجرافيت | 2050 | 20 × 28 × 50 |
| غطاء برونزي من الجرافيت | 1225 | 12 × 18 × 25 | غطاء برونزي من الجرافيت | 2512 | 25×33×12 |
| غطاء برونزي من الجرافيت | 1230 | 12 × 18 × 30 | غطاء برونزي من الجرافيت | 2516 | 25×33×16 |
| غطاء برونزي من الجرافيت | 1310 | 13 × 19 × 10 | غطاء برونزي من الجرافيت | 2520 | 25×33×20 |
| غطاء برونزي من الجرافيت | 1312 | 13 × 19 × 12 | غطاء برونزي من الجرافيت | 2525 | 25×33×25 |
| غطاء برونزي من الجرافيت | 1315 | 13 × 19 × 15 | غطاء برونزي من الجرافيت | 2530 | 25×33×30 |
| غطاء برونزي من الجرافيت | 1320 | 13 × 19 × 20 | غطاء برونزي من الجرافيت | 2535 | 25×33×35 |
| غطاء برونزي من الجرافيت | 1410 | 14 × 20 × 10 | غطاء برونزي من الجرافيت | 2540 | 25×33×40 |
| المواد | البرونز | CuZn25Al6Fe3Mn3 + الجرافيت |
| الحديد | الحديد الصلب + الجرافيت | |
| الكثافة | 8.2 غرام/سم3 | |
| قوة الشد | >=755N/mm2 | |
| صلابة مضادة للضيق | >= 400~500 كيلو جيه/متر3 | |
| صلابة | >=200HB | |
| الحمل الأقصىالضغط | 100N/mm2 | |
| حدود السرعة | 0.5m/s | |
| الحد الأقصى لقيمة PV | 1.65N/mm2.m/s | |
| معامل الاحتكاك | التشحيم بالزيت | 0.03 |
| الاحتكاك الجاف | 0.16 | |
| درجة حرارة العمل | -40~+300°C |
