الصين البرونزية غليتلاغر الصانع

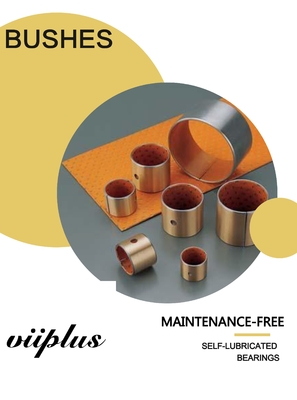

مادة جلبة برونزية من الفولاذ المقاوم للصدأ باللون البرتقالي / لوحة البطانات من طبقة بوم

تفاصيل المنتج:
مكان المنشأ: مواد تحمل عادي
اسم العلامة التجارية: China Plain-Bearing
إصدار الشهادات: DIN 1494/ISO 3547
رقم الموديل: ملفوفة مركب انزلاق تحمل
شروط الدفع والشحن:
الحد الأدنى لكمية: 500 قطعة / قطعة
الأسعار: flat strip material inch sizes Manufacturers,Factory Price
تفاصيل التغليف: شحنة جلبة التعبئة: كرتون لكل حالة خشبية أو البليت.
وقت التسليم: 15 ~ 20 يوما
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: 1000000 قطعة / قطع شهر جلبة عادي

معلومات تفصيلية

مترالي: فولاذ منخفض الكربون + برونز مسامي + شرائط بوم صفراء تصفيح: قصدير أو نحاس
نوع: الشجيرات ملفوفة ، غسالة التوجه الاستخدام الخاص: صفيحة فولاذية عالية القوة
ميزات: ارتداء ، جاف ، مقاومة منخفضة حسب الطلب: متاح حسب الرسم

منتوج وصف

جلبة برونزية ذاتية التشحيممحمل مركب شحم مشحم



دفع VIIPLUS صنع في الصين يشبه شجيرة DS المصنوعة في الخارج ، ويمكن تشغيلها بدون زيوت أو تحت أي أثر للزيت احتكاك منخفض ، مضاد للتآكل وعمر طويليتم تطبيق هذا الآن في الآلات تحت حركة متذبذبة وفي مجال مفتوح أو في بيئة تآكل مثل الروافع ، والبلدوزر ، والرافعات البرجية ، وآلات الطباعة أو الصباغة للمنسوجات.

إذا كان عملك في محامل منزلقة PTFE composite bushings, please inform us of your project situation and strips sizes requirements in the inquiry. البطانات المركبة ، يرجى إعلامنا بحالة مشروعك وشرائط الأحجام متطلبات في الاستفسار. We will efficiently provide you with product selection solutions and quotations. سوف نزودك بكفاءة بحلول لاختيار المنتجات وعروض الأسعار.

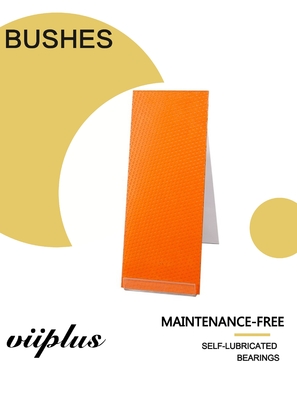

مادة جلبة برونزية من الفولاذ المقاوم للصدأ باللون البرتقالي / لوحة البطانات من طبقة بوم

الدرفلة هي نوع من الدرفلة ، وهي مصنوعة من لوحة فولاذية مدلفنة على البارد ذات جودة عالية ، ومسحوق برونزي كروي مسامي متكلس في الوسط ، ثم تدحرجت على سطح من البرونز الكروي المسامي مسحوق مع بوليفورمالدهيد معدلة وملفوف.
This type of bearing is required to be coated with lubricating grease during assembly due to its regular surface rolling arrangement and oil storage holes with helical Angle. يجب تغطية هذا النوع من المحمل بشحم التزييت أثناء التجميع نظرًا لترتيب دحرجة السطح المنتظم وثقوب تخزين الزيت ذات الزاوية الحلزونية. It is especially suitable for the occasions where it is difficult to form fluid lubrication under high load and low speed. إنها مناسبة بشكل خاص للمناسبات حيث يكون من الصعب تشكيل تزييت للسوائل تحت الحمل العالي والسرعة المنخفضة. The oil storage holes on the surface can ensure the optimal oil distribution, and long-term maintenance is unnecessary. يمكن أن تضمن ثقوب تخزين الزيت على السطح التوزيع الأمثل للزيت ، كما أن الصيانة على المدى الطويل غير ضرورية.





سلسلة VIIPLUS 20 BOM BINGHINGS له خصائص فيزيائية وميكانيكية جيدة ، كما أن له خصائص كيميائية بالتأكيد. هذه تتمتع المادة بأداء جيد للقطع إذا لزم الأمر. تحتوي البطانة العادية ذات الطبقة المنخفضة ذات الطبقة المنخفضة على قاعدة من الفولاذ الكربوني المنخفض ، والتي يتم تلبيد طبقة برونزية مسامية. . Acetalcopolyer (POM) is impregnated into the intersice of this bronze layer after rolling process completed. مشربة أسيتالكوبولير (بوم) في تقاطع هذه الطبقة البرونزية بعد الانتهاء من عملية الدرفلة. Lubrication indents are stamped into this layer. يتم ختم المسافات البادئة للتشحيم في هذه الطبقة.





مسند برونزي مع بطانة PTFE مبطنة SF-1B ، S-PM DX POM غطاء من البلاستيك مدعم بالفولاذ ، جلبة FRIMIX Glyco PG A.



تتوفر المحامل المركبة المركبة POM كبطانات مستقيمة وغسالات وشرائط



مزايا محامل عادية VIIPLUS POM



تتضمن:

• تشغيل بدون صيانة

• خصائص احتكاكية جيدة جدا

• قدرة حمل عالية

• سرعة انزلاق عالية

• خلوص تشغيل صغير



شرائط VSB-20 ، مسارات الانزلاق PAS



ملفوفة محامل بوم ملفوفةمسحوق فولاذي + برونز + شرائط POM (DX)



مجموعة POM الخاصة بنا من محامل الأسيتال المغلفة مناسبة لتطبيقات الحركة الدوارة والمتذبذبة.

تتوفر محامل VIIPLUS بأحجام مترية و imeprial كمعيار.

إن خدمة المعالجة الداخلية الخاصة بنا قادرة على تقديم أحجام غير قياسية لتناسب متطلبات العملاء الخاصة.





مميزات



VIIPLUS range of wrapped POM lined bearings are suitable for rotary and oscillating movement applications. مجموعة من المحامل المبطنة POM مناسبة لتطبيقات الحركة الدوارة والمتأرجحة. They benefit from long re-lubrication intervals, no absorption of water, outstanding damping behaviors and have a low suceptibility to edge loading. يستفيدون من فترات إعادة التشحيم الطويلة ، وعدم امتصاص الماء ، وسلوكيات التخميد المتميزة ، ولديهم قابلية منخفضة لتحميل الحافة.

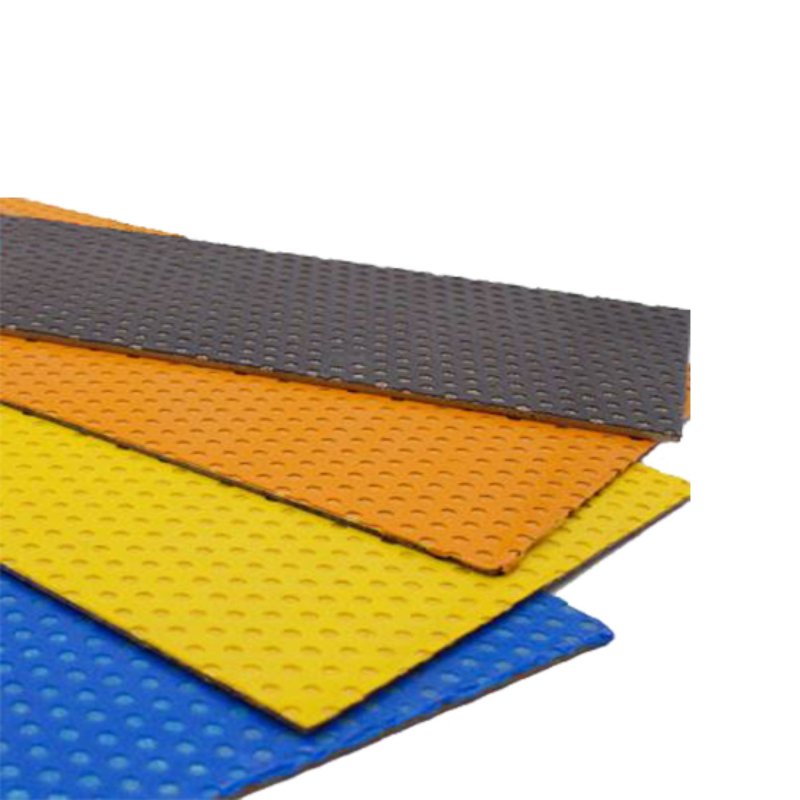

Strips PAS are available as an even material section. تتوفر شرائط PAS كقسم متساوي. This material section can be used to make sliding elements in a variety يمكن استخدام قسم المواد هذا لصنع عناصر منزلقة في مجموعة متنوعة
من الأشكال.



المعادن - وإذ تضع مركب البوليمر مع مادة بوم



ال VIIPLUS مجموعة مثالية لصناعة السيارات وصناعة الآلات والزراعة وفي الواقع أي تطبيق حيث لا يمكن توفير مواد التشحيم بشكل مستمر.


معلومات جوهرية



  • حلول قياسية منخفضة الصيانة



إنتاج محمل عادي


يتم إنتاج العناصر المنزلقة في مجموعة كبيرة ومتنوعة من التصاميم من المواد المركبة في عمليات القطع والختم والتشكيل.


التصاميم القياسية هي:

  • شجيرات أسطوانية
  • غسالات الدفع
  • شرائط



إذا تم استخدام أقسام المواد هذه لإنشاء مسارات شرائح ، فإن لها الوظائف الرئيسية التالية:



  • امتصاص ونقل القوى التي تعمل عموديا على سطح الجري
  • تثبيت المكونات المتحركة لبعضها البعض
  • ضمان دقة التوجيه للحركات المحورية طوال فترة الخدمة بأكملها



تتوفر الشرائط في مجموعتين من المواد:



  • مجموعة المواد P1 للتطبيقات الخالية من الصيانة والتشغيل الجاف
  • مجموعة المواد P2 للتطبيقات منخفضة الصيانة والتشحيم


للحصول على مزايا كل مجموعة والمساعدة في تحديد مجموعة المواد الأفضل للاستخدام المناسب ، يرجى الرجوع إلى المعلومات المقدمة في القسم الشجيرات الأسطوانية وبطانات الشفة وغسالات الدفع.




VSB-20بطانات شفة PAF



  • البطانات المشحمة هامشيًا لتطبيقات الشحوم أو الزيوت
  • Standard parts contain grease indents in the sliding layer; تحتوي الأجزاء القياسية على المسافات البادئة من الشحوم في الطبقة المنزلقة ؛ plain sliding layer available by request طبقة انزلاق عادي متاحة حسب الطلب
  • الأداء الأمثل في ظل الأحمال العالية والسرعات المنخفضة نسبيًا
  • مناسبة للحركات الخطية والمتأرجحة والدائرية
  • مجموعة واسعة من الأجزاء المتاحة من المخزون


مناسبة للحركة الدائرية والمتذبذبة ، ومتطلبات صيانة أقل بسبب فترات إعادة التزييت الطويلة ، وانخفاض التآكل ، وقلة التأثر بحمل الحواف ، وعدم امتصاص الماء ، وبالتالي عدم التورم ، وسلوكيات التخميد الجيدة ، ومقاومة جيدة لأحمال الصدمات.


الصرامة



تتمتع محامل POM المبطنة لدينا بمقاومة عالية للتآكل وانخفاض الاحتكاك حتى مع كميات صغيرة جدًا من مواد التشحيم
يحمل السطح نمطًا من المسافات البادئة الدائرية التي يجب ملؤها بالشحم على التجميع
يوفر الفولاذ منخفض الكربون قدرة حمل عالية بشكل استثنائي وتوزيع حراري ممتاز



1. POM thickness 0.30~0.50 mm. 1. سمك بوم 0.30 ~ 0.50 ملم. It provides high wearresistance and low friction even with only minute volume oflubricant are supplied, this bearing surface carries a pattern of circular indents which should be filled with grease on assembly of the bearing. يوفر مقاومة عالية للتآكل وقليل من الاحتكاك حتى مع توفير كمية دقيقة فقط من مادة التشحيم ، ويحمل سطح المحمل هذا نمطًا من المسافات البادئة الدائرية التي يجب ملؤها بالشحوم عند تجميع المحمل.
2. Sintered bronze powder thickness 0.20-0.35mm. 2. سماكة مسحوق البرونز متكلس 0.20-0.35mm. A special composition of powdered copper is thermally fused to the steel backing. يتم دمج تركيبة خاصة من النحاس المسحوق حرارياً مع غطاء الفولاذ. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.
3. فولاذ منخفض الكربون: من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي ثباتًا استثنائيًا ، وخاصية حمل الحمولة وخصائص تبديد الحرارة.





معلومات تقنية
الهيكل والتكوين



  • مادة البطانة المركبة من البوليمر المعدني
  • ظهر فولاذي + تلبيد برونزي مسامي + بوم مع مسافات تشحيم
مادة جلبة برونزية من الفولاذ المقاوم للصدأ باللون البرتقالي / لوحة البطانات من طبقة بوم

انزلاق طبقة بوم
مع أو بدون
المسافات البادئة من مواد التشحيم
للقطع
برونزية مسامية
اللبيدة
ظهر فولاذي






اداء التشغيل
جاف فقير
مشحم بالزيت حسن
شحم مشحم جيد جدا
مشحم بالماء فقير
سائل العملية مشحم فقير



Avaibearing خصائص

جنرال لواء



وحدة

القيمة

اقصى حموله

ثابتة
ديناميكي

N / مم2
N / مم2

250
140

درجة حرارة التشغيل

الحد الأدنى
ماكس

درجة مئوية
درجة مئوية

- 40
110



شحوم التشحيم
أقصى سرعة انزلاق   تصلب متعدد 2.0
معامل الاحتكاك     0.05 - 0.20



Max. ماكس. load حمل ثابتة 250 نيوتن / مم2
ديناميكي 140 نيوتن / مم2
  يتأرجح يتأرجح 60 نيوتن / مم2
Max. ماكس. speed سرعة جاف 2 م / ث
تشحيم > 2 م / ث
Max. ماكس. PV (Dry) PV (جاف) وقت قصير 3.6N / مم2 *·تصلب متعدد
مستمر 1.8 نيوتن / مم2 *·تصلب متعدد
مؤقت. -195 ℃ ~ + 280 ℃
معامل الاحتكاك جاف 0.03 ~ 0.20
تشحيم > 2 م / ث
توصيل حراري 42 واط (م · ك)-1
معامل التمدد الحراري 11 * 10-6ك-1


التوفر



تحمل النماذج المتاحة في الأبعاد القياسية
· شجيرات أسطوانية
· غسالات الدفع
· ألواح منزلقة

المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، ونصف البطانات ، والأشكال الخاصة التي يتم الحصول عليها عن طريق الختم ، والمحامل مع شقوق تحديد الموقع ، وفتحات التشحيم والأخاديد المصنعة ، وتصاميم البطانة المخصصة


تطبيقات نموذجية


محامل عادية مركبة VIIPLUS POM مناسبة للتطبيقات التي توجد فيها أحمال ثقيلة وحيث تكون خصائص التشحيم الذاتي
من المواد شرط أساسي.
تشمل التطبيقات:
  • المعدات الزراعية
  • آلات البناء
  • آلة لمناولة المواد
  • الأجهزة المنزلية والسلع الاستهلاكية
  • مفصلات الهيكل الخلفي
  • مفاصل مفصلية
  • مغازل التدريبات
  • علب التروس والقوابض
  • آلات طحن وطحن

أحجام محامل ملفوفة مبطنة
