الصين البرونزية غليتلاغر الصانع

مسارات الشريحة PAS مادة البطانة البرونزية ملفوفة POM مبطنة

تفاصيل المنتج:
مكان المنشأ: مواد تحمل عادي
اسم العلامة التجارية: China Plain-Bearing
إصدار الشهادات: DIN 1494/ISO 3547
رقم الموديل: ملفوفة مركب انزلاق تحمل
شروط الدفع والشحن:
الحد الأدنى لكمية: 500 قطعة / قطعة
الأسعار: flat strip material inch sizes Manufacturers,Factory Price
تفاصيل التغليف: شحنة جلبة التعبئة: كرتون لكل حالة خشبية أو البليت.
وقت التسليم: 15 ~ 20 يوما
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: 1000000 قطعة / قطع شهر جلبة عادي

معلومات تفصيلية

Features: Wear,Dry,Low Resistance Meterial: Low-Carbon Steel + Porous Bronze + Yellow POM strips
Plating: Tin or copper Type: Wrapped Bushes, Thrust Washer
Special Use: High-strength Steel Plate Customized: Available as per drawing

منتوج وصف

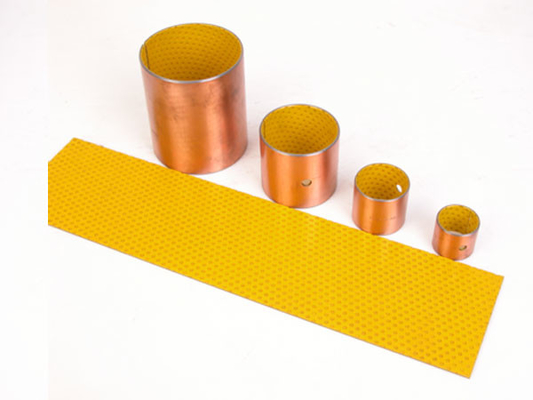

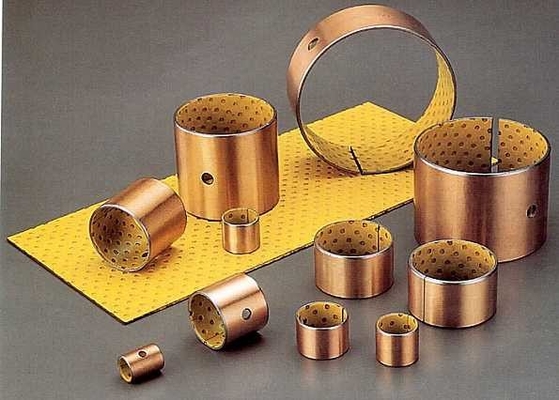

شريط منزلق جاف من مادة البطانات المركبة ذات الطبقة الثلاثية



طول 500 × 100 مم سمك من 1 إلى 2.5 مم قطع بحجم مصنوع من الصين.

يمكن ثني الشريط أو الضغط عليه أو قطعه إلخ. . Suitable for space-saving, maintenance-free arrangements of all types and where there is a risk of moderate contamination or edge loading. مناسبة للترتيبات الموفرة للمساحة والخالية من الصيانة من جميع الأنواع وحيث يوجد خطر تلوث معتدل أو تحميل الحواف. Initial lubrication required. التشحيم الأولي مطلوب.

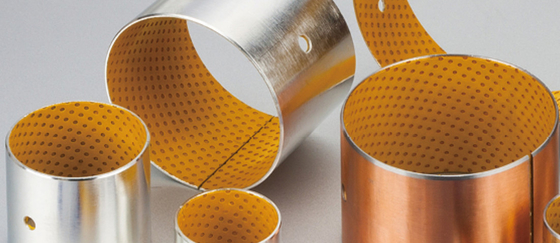

يتم إنتاج محامل POM SLEEVE البرونزية الملفوفة من شرائط يتم لفها ومعايرتها لاحقًا.

If your business is in sliding bearings POM composite bushings, thrust washers and guide bushes strips manufacture that you choose our plain bearing bushings material strips sheet. إذا كان عملك في انزلاق المحامل ، يتم تصنيع البطانات المركبة POM ، وغسالات الدفع ، وشرائط الشرائط التوجيهية التي تختارها ، حيث يتم تصنيع شرائح شرائط مواد البطانات المحمل العادي. please inform us of your project situation and strips sizes requirements in the inquiry. يرجى إعلامنا بحالة مشروعك وشرائط أحجام المتطلبات في الاستفسار. We will efficiently provide you with product selection solutions and quotations. سوف نزودك بكفاءة بحلول لاختيار المنتجات وعروض الأسعار.

محمل التدحرج هو نوع من محمل التدحرج ، وهو مصنوع من لوحة فولاذية مدلفنة على البارد عالية الجودة ، ومسحوق برونزي كروي مسامي متكلس في المنتصف ، ثم يتم لفه على سطح مسحوق برونز كروي مسامي مع بوليفورمالديهايد معدل ولف.
يجب تغطية هذا النوع من المحمل بشحم التزييت أثناء التجميع نظرًا لترتيب دحرجة السطح المنتظم وثقوب تخزين الزيت ذات الزاوية الحلزونية. It is especially suitable for the occasions where it is difficult to form fluid lubrication under high load and low speed. إنها مناسبة بشكل خاص للمناسبات حيث يكون من الصعب تشكيل تزييت للسوائل تحت الحمل العالي والسرعة المنخفضة. The oil storage holes on the surface can ensure the optimal oil distribution, and long-term maintenance is unnecessary. يمكن أن تضمن ثقوب تخزين الزيت على السطح التوزيع الأمثل للزيت ، كما أن الصيانة على المدى الطويل غير ضرورية.

VIIPLUS 20 series POM BUSHINGS has good physical & mechanical properties, also has certainly chemical properties. تتمتع سلسلة VIIPLUS 20 POM BUSHINGS بخصائص فيزيائية وميكانيكية جيدة ، ولها بالتأكيد خصائص كيميائية. This material has good machining performance if required.tri-layer low maintanence plain bushing have a base of lower carbon steel, onto which a porous bronze layer is sintered. تتمتع هذه المادة بأداء جيد للقطع إذا لزم الأمر. تحتوي البطانة العادية ذات الصيانة المنخفضة من طبقة ثلاثية على قاعدة من الفولاذ الكربوني المنخفض ، حيث يتم تلبيد طبقة برونزية مسامية. Acetalcopolyer (POM) is impregnated into the intersice of this bronze layer after rolling process completed. مشربة أسيتالكوبولير (بوم) في تقاطع هذه الطبقة البرونزية بعد الانتهاء من عملية الدرفلة. Lubrication indents are stamped into this layer. يتم ختم المسافات البادئة للتشحيم في هذه الطبقة.

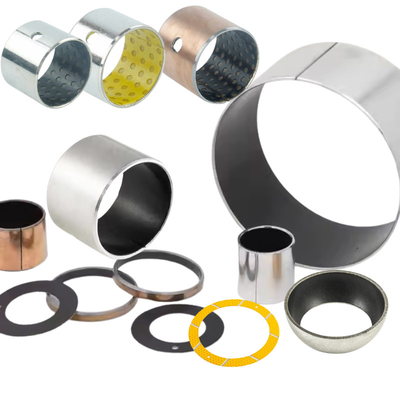

دعامة برونزية مع بطانة PTFE مبطنة SF-1B ، البطانة S-PM DX POM المغطاة بالبلاستيك المدعم بالفولاذ ، البطانة FRIMIX Glyco PG A

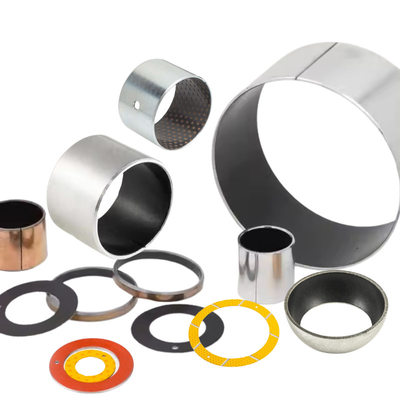

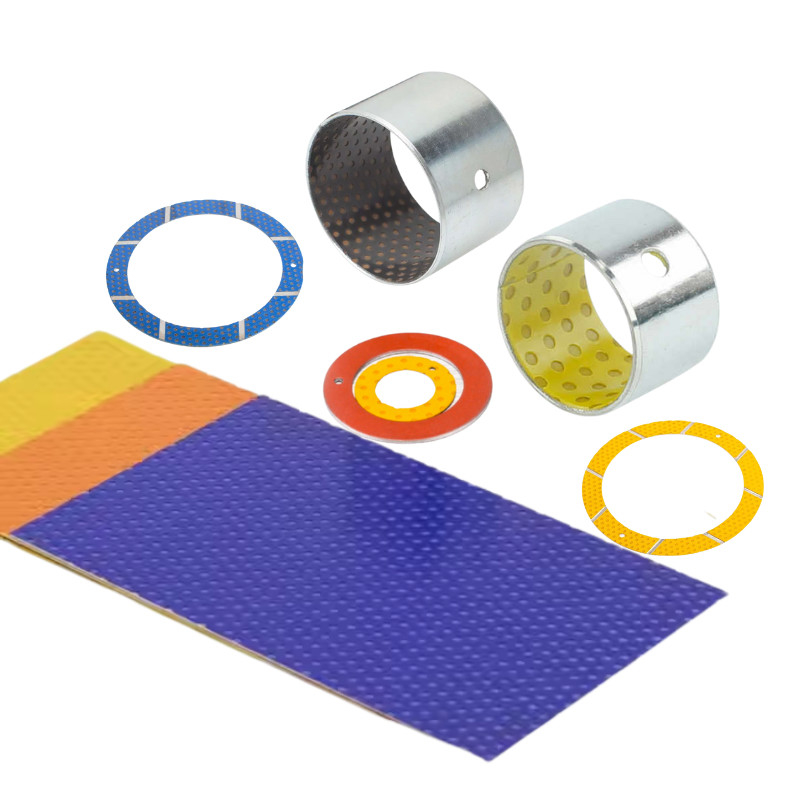

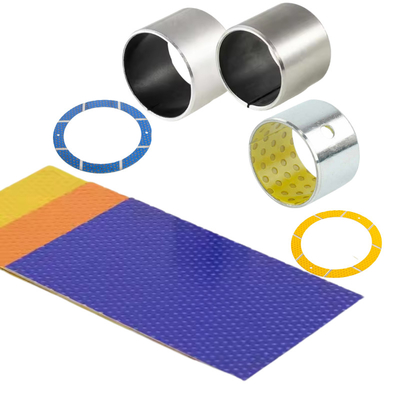

تتوفر المحامل المركبة المركبة POM كبطانات مستقيمة وغسالات وشرائط

مزايا محامل عادي VIIPLUS POM

تتضمن:

• تشغيل بدون صيانة

• خصائص احتكاكية جيدة جدا

• قدرة حمل عالية

• سرعة انزلاق عالية

• خلوص تشغيل صغير



شرائط VSB-20 ، مسارات الانزلاق PAS



ملفوفة محامل بوم ملفوفةمسحوق فولاذي + برونزي + شرائط POM (DX)

مجموعة POM الخاصة بنا من محامل الأسيتال المغلفة مناسبة لتطبيقات الحركة الدوارة والمتذبذبة.

تتوفر محامل VIIPLUS بأحجام مترية و imeprial كمعيار قياسي.

إن خدمة المعالجة الداخلية الخاصة بنا قادرة على تقديم أحجام غير قياسية لتناسب متطلبات العملاء الخاصة.





مسارات الشريحة PAS مادة البطانة البرونزية ملفوفة POM مبطنة



















مميزات



VIIPLUS مجموعة ملفوفة بوم lined bearings are suitable for rotary and oscillating movement applications. المحامل المبطنة مناسبة لتطبيقات الحركة الدوارة والمتأرجحة. They benefit from long re-lubrication intervals, no absorption of water, outstanding damping behaviors and have a low suceptibility to edge loading. يستفيدون من فترات إعادة التزييت الطويلة ، وعدم امتصاص الماء ، وسلوكيات التخميد المتميزة ، ولديهم قابلية منخفضة لتحميل الحافة.

Strips PAS are available as an even material section. تتوفر شرائط PAS كقسم متساوي. This material section can be used to make sliding elements in a variety يمكن استخدام قسم المواد هذا لصنع عناصر منزلقة في مجموعة متنوعة
من الأشكال.



المعادن - وإذ تضع مركب البوليمر مع مادة بوم



ال VIIPLUS مجموعة مثالية لصناعة السيارات وصناعة الآلات والزراعة وفي الواقع أي تطبيق حيث لا يمكن توفير مواد التشحيم بشكل مستمر
معلومات جوهرية

  • حلول قياسية منخفضة الصيانة



إنتاج محمل عادي



يتم إنتاج العناصر المنزلقة في مجموعة كبيرة ومتنوعة من التصاميم من المواد المركبة في عمليات القطع والختم والتشكيل.


التصاميم القياسية هي:



  • شجيرات أسطوانية
  • غسالات الدفع
  • شرائط
  •

إذا تم استخدام أقسام المواد هذه لإنشاء مسارات شرائح ، فإن لها الوظائف الرئيسية التالية:



  • امتصاص ونقل القوى التي تعمل عموديا على سطح الجري
  • تثبيت المكونات المتحركة لبعضها البعض
  • ضمان دقة التوجيه للحركات المحورية طوال فترة الخدمة بأكملها



تتوفر الشرائط في مجموعتين من المواد:



  • مجموعة المواد P1 للتطبيقات الخالية من الصيانة والتشغيل الجاف
  • مجموعة المواد P2 للتطبيقات منخفضة الصيانة والتشحيم

للحصول على مزايا كل مجموعة والمساعدة في تحديد مجموعة المواد الأفضل للاستخدام المناسب ، يرجى الرجوع إلى المعلومات المقدمة في القسم الشجيرات الأسطوانية وبطانات الشفة وغسالات الدفع.
VSB-20 بطانات شفة PAF

  • البطانات المشحمة هامشيًا لتطبيقات الشحوم أو الزيوت
  • Standard parts contain grease indents in the sliding layer; تحتوي الأجزاء القياسية على المسافات البادئة من الشحوم في الطبقة المنزلقة ؛ plain sliding layer available by request طبقة انزلاق عادي متاحة حسب الطلب
  • الأداء الأمثل في ظل الأحمال العالية والسرعات المنخفضة نسبيًا
  • مناسبة للحركات الخطية والمتأرجحة والدائرية
  • مجموعة واسعة من الأجزاء المتاحة من المخزون


مناسبة للحركة الدائرية والمتذبذبة ، ومتطلبات صيانة أقل بسبب فترات إعادة التزييت الطويلة ، وانخفاض التآكل ، وقلة التأثر بحمل الحواف ، وعدم امتصاص الماء ، وبالتالي عدم التورم ، وسلوكيات التخميد الجيدة ، ومقاومة جيدة لأحمال الصدمات.



الصرامة



تتمتع محامل POM المبطنة لدينا بمقاومة عالية للتآكل وانخفاض الاحتكاك حتى مع كميات صغيرة جدًا من مواد التشحيم
يحمل السطح نمطًا من المسافات البادئة الدائرية التي يجب ملؤها بالشحم على التجميع
يوفر الفولاذ منخفض الكربون قدرة حمل عالية بشكل استثنائي وتوزيع حراري ممتاز

1. POM thickness 0.30~0.50 mm. 1. سمك بوم 0.30 ~ 0.50 ملم. It provides high wearresistance and low friction even with only minute volume oflubricant are supplied, this bearing surface carries a pattern of circular indents which should be filled with grease on assembly of the bearing. إنه يوفر مقاومة عالية للتآكل وقليل من الاحتكاك حتى مع توفير كمية دقيقة فقط من مادة التشحيم ، ويحمل سطح المحمل هذا نمطًا من المسافات البادئة الدائرية التي يجب ملؤها بالشحم عند تجميع المحمل.
2. Sintered bronze powder thickness 0.20-0.35mm. 2. سماكة مسحوق البرونز متكلس 0.20-0.35mm. A special composition of powdered copper is thermally fused to the steel backing. يتم دمج تركيبة خاصة من النحاس المسحوق حراريا مع المساندة الفولاذية. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.
3. فولاذ منخفض الكربون: من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي ثباتًا استثنائيًا ، وخاصية حمل الحمولة وخصائص تبديد الحرارة.





معلومات تقنية

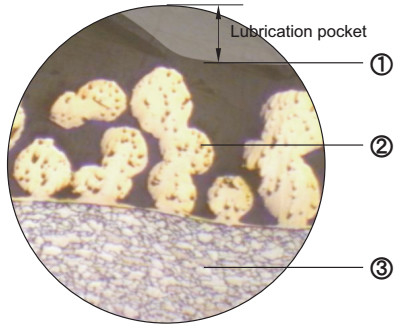

الهيكل والتكوين



  • مادة البطانة المركبة من البوليمر المعدني
  • ظهر من الصلب + تلبيد برونزي مسامي + بوم مع مسافات تشحيم



مسارات الشريحة PAS مادة البطانة البرونزية ملفوفة POM مبطنة

انزلاق طبقة بوم
مع أو بدون
المسافات البادئة من مواد التشحيم
للقطع
برونزية مسامية
اللبيدة
ظهر فولاذي






اداء التشغيل
جاف فقير
مشحم بالزيت حسن
شحم مشحم جيد جدا
مشحم بالماء فقير
سائل العملية مشحم فقير



Avaibearing خصائص



جنرال لواء



وحدة

القيمة

اقصى حموله

ثابتة
ديناميكي

N / مم2
N / مم2

250
140

درجة حرارة التشغيل

الحد الأدنى
ماكس

درجة مئوية
درجة مئوية

- 40
110



شحوم التشحيم
أقصى سرعة انزلاق   تصلب متعدد 2.0
معامل الاحتكاك     0.05 - 0.20



Max. ماكس. load حمل ثابتة 250 نيوتن / مم2
ديناميكي 140 نيوتن / مم2
  يتأرجح يتأرجح 60 نيوتن / مم2
Max. ماكس. speed سرعة جاف 2 م / ث
تشحيم > 2 م / ث
Max. ماكس. PV (Dry) PV (جاف) وقت قصير 3.6N / مم2 *·تصلب متعدد
مستمر 1.8 نيوتن / مم2 *·تصلب متعدد
مؤقت. -195 ℃ ~ + 280 ℃
معامل الاحتكاك جاف 0.03 ~ 0.20
تشحيم > 2 م / ث
توصيل حراري 42 واط (م · ك)-1
معامل التمدد الحراري 11 * 10-6ك-1






التوفر



تحمل النماذج المتاحة في الأبعاد القياسية
· شجيرات أسطوانية
· غسالات الدفع
· ألواح منزلقة

المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، ونصف البطانات ، والأشكال الخاصة التي يتم الحصول عليها عن طريق الختم ، والمحامل مع شقوق تحديد الموقع ، وفتحات التشحيم والأخاديد المصنعة ، وتصاميم البطانة المخصصة


تطبيقات نموذجية



محامل عادية مركبة VIIPLUS POM مناسبة للتطبيقات التي توجد فيها أحمال ثقيلة وحيث تكون خصائص التشحيم الذاتي
من المواد شرط أساسي.
تشمل التطبيقات:
  • المعدات الزراعية
  • آلات البناء
  • آلة لمناولة المواد
  • الأجهزة المنزلية والسلع الاستهلاكية
  • مفصلات الهيكل الخلفي
  • مفاصل مفصلية
  • مغازل التدريبات
  • علب التروس والقوابض
  • آلات طحن وطحن
  •

أحجام محامل ملفوفة مبطنة
