مكان المنشأ	مركب مصنع البطانات الأسطوانية العادية
اسم العلامة التجارية	VIIPLUS BUSHINGS SUPPLIER
إصدار الشهادات	ISO 3547 DIN 1494 Assembly Standard Tolerance
رقم الموديل	أجزاء من الحشرات
الحد الأدنى لكمية	1000 قطعة / قطع
الأسعار	$0.05 - $1.00 / Pieces
تفاصيل التغليف	التعبئة والتغليف: كرتون التصدير ؛
وقت التسليم	7 ~ 15 يوم عمل
شروط الدفع	TT مقدما ، ويسترن يونيون
القدرة على العرض	تصنيع البطانات الخاصة بالتشحيم

مادة	جلبة مدعومة بالفولاذ مع مادة مركبة	تصفيح	القصدير أو النحاس
النوع	الشجيرات الملفوفة، غسالة دفع الشجيرات	تشحيم	بوليمر معدني ذاتي التشحيم قائم على POM
مخصصة	حجم متري،حجم بوصة،بناء على الرسم أو العينة	التطبيق	جلبة الهيدروليكية والصمامات، جلبة المضخات
تحمل سعر المصنع جلبة	tiffany@viiplus.com	الشركة المصنعة لجلبة تحمل التشحيم الذاتي	https://www.viiplus.com/
تسليط الضوء	محمل عادي ذاتي التشحيم مطلي بمادة PTFE، محمل عادي ذاتي التشحيم بالتفلون، محمل عادي ذاتي التشحيم مدعو	صفة مميزة	مجموعة من الصخور المعدنية (مجموعات معدنية ثنائية المعدن)
محمل الشريحة الجافة	Self Lubricating Plain Bearing Work in High Temp & Submerged Applications Where Grease, Oil &	بوش المصنعين الموردين الموردين المصدرين	plain bearings. محامل عادي. Long, maintenance-free service, manufactures bushings i
تسليط الضوء	البطانات الهيدروليكية لمضخة الزيت ISO3547 , البطانات الهيدروليكية المدعومة من الصلب DIN 1494

سعة التحميل	70 نيوتن/مم²	معامل الاحتكاك	0.05 ~ 0.25
درجة حرارة	-40 درجة مئوية ~ 130 درجة مئوية	الحد الكهروضوئي	2.2 نيوتن/ملم²·م/ث
الحد الأقصى للسرعة	2.5 م/ث

عام		وحدة	قيمة
الحمولة القصوى، ص	ثابتة متحرك	ن/مم2 ن/مم2	140 140
درجة حرارة التشغيل	دقيقة الأعلى	درجة مئوية درجة مئوية	- 40 130
معامل التمدد الحراري الخطي	بالتوازي مع السطح	10-6/ك	11
معامل التمدد الحراري الخطي	عادي على السطح	10-6/ك	29

مشحم بالشحوم
أقصى سرعة انزلاق، U	آنسة	2.5
الحد الأقصى لعامل PU	ن / مم 2 × م / ث	2.8
معامل الاحتكاك		0.06 - 0.12

مخطط حجم جلبة Dx
	دي (مم)	القيام (مم)	ب (مم)	تحمل	الفتحة	أكبر قطر (مم)	الحد الأدنى للقطر (مم)	الحد الأقصى للتخليص (مم)	الحد الأدنى للتخليص (مم)
0203DX جلبة	2	3.5	3	ح6	h6	2.048	2	0.054	0
جلبة 0205DX	2	3.5	5	ح6	h6	2.048	2	0.054	0
جلبة 0303DX	3	4.5	3	ح6	h6	3.048	3	0.054	0
جلبة 0305DX	3	4.5	5	ح6	h6	3.048	3	0.054	0
جلبة 0306DX	3	4.5	6	ح6	h6	3.048	3	0.054	0
0403DX جلبة	4	5.5	3	ح6	h6	4.048	4	0.056	0
جلبة 0404DX	4	5.5	4	ح6	h6	4.048	4	0.056	0
جلبة 0406DX	4	5.5	6	ح6	h6	4.048	4	0.056	0
جلبة 0410DX	4	5.5	10	ح6	h6	4.048	4	0.056	0
جلبة 0505DX	5	7	5	ح7	f7	5.055	4.99	0.077	0
0508DX جلبة	5	7	8	ح7	f7	5.055	4.99	0.077	0
جلبة 0510DX	5	7	10	ح7	f7	5.055	4.99	0.077	0
جلبة 0604DX	6	8	4	ح7	f7	6.055	5.99	0.077	0
جلبة 0606DX	6	8	6	ح7	f7	6.055	5.99	0.077	0
جلبة 0608DX	6	8	8	ح7	f7	6.055	5.99	0.077	0
جلبة 0610DX	6	8	10	ح7	f7	6.055	5.99	0.077	0
جلبة 0705DX	7	9	5	ح7	f7	7.055	6.99	0.083	0.003
جلبة 0710DX	7	9	10	ح7	f7	7.055	6.99	0.083	0.003
جلبة 0806DX	8	10	6	ح7	f7	8.055	7.99	0.083	0.003
جلبة 0808DX	8	10	8	ح7	f7	8.055	7.99	0.083	0.003
جلبة 0810DX	8	10	10	ح7	f7	8.055	7.99	0.083	0.003
0812DX جلبة	8	10	12	ح7	f7	8.055	7.99	0.083	0.003
جلبة 1006DX	10	12	6	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1008DX	10	12	8	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1010DX	10	12	10	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1012DX	10	12	12	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1015DX	10	12	15	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1020DX	10	12	20	ح7	f7	10.058	9.99	0.086	0.003
جلبة 1208DX	12	14	8	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1210DX	12	14	10	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1212DX	12	14	12	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1215DX	12	14	15	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1220DX	12	14	20	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1225DX	12	14	25	ح7	f7	12.058	11.99	0.092	0.006
جلبة 1310DX	13	15	10	ح7	f7	13.058	12.99	0.092	0.006
جلبة 1320DX	13	15	20	ح7	f7	13.058	12.99	0.092	0.006
جلبة 1405DX	14	16	5	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1410DX	14	16	10	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1412DX	14	16	12	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1415DX	14	16	15	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1420DX	14	16	20	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1425DX	14	16	25	ح7	f7	14.058	13.99	0.092	0.006
جلبة 1510DX	15	17	10	ح7	f7	15.058	14.99	0.092	0.006
جلبة 1512DX	15	17	12	ح7	f7	15.058	14.99	0.092	0.006
جلبة 1515DX	15	17	15	ح7	f7	15.058	14.99	0.092	0.006
جلبة 1520DX	15	17	20	ح7	f7	15.058	14.99	0.092	0.006
جلبة 1525DX	15	17	25	ح7	f7	15.058	14.99	0.092	0.006
جلبة 1610DX	16	18	10	ح7	f7	16.058	15.99	0.092	0.006
جلبة 1612DX	16	18	12	ح7	f7	16.058	15.99	0.092	0.006
جلبة 1615DX	16	18	15	ح7	f7	16.058	15.99	0.092	0.006
جلبة 1620DX	16	18	20	ح7	f7	16.058	15.99	0.092	0.006
جلبة 1625DX	16	18	25	ح7	f7	16.058	15.99	0.092	0.006
جلبة 1720DX	17	19	20	ح7	f7	17.061	16.99	0.095	0.006
جلبة 1810DX	18	20	10	ح7	f7	18.061	17.99	0.095	0.006
جلبة 1815DX	18	20	15	ح7	f7	18.061	17.99	0.095	0.006
جلبة 1820DX	18	20	20	ح7	f7	18.061	17.99	0.095	0.006
جلبة 1825DX	18	20	25	ح7	f7	18.061	17.99	0.095	0.006
2010DX جلبة	20	23	10	ح7	f7	20.071	19.99	0.112	0.01
جلبة دي اكس 2015	20	23	15	ح7	f7	20.071	19.99	0.112	0.01
جلبة 2020DX	20	23	20	ح7	f7	20.071	19.99	0.112	0.01
جلبة 2025DX	20	23	25	ح7	f7	20.071	19.99	0.112	0.01
جلبة 2030DX	20	23	30	ح7	f7	20.071	19.99	0.112	0.01
جلبة 2215DX	22	25	15	ح7	f7	22.071	21.99	0.112	0.01
جلبة 2220DX	22	25	20	ح7	f7	22.071	21.99	0.112	0.01
جلبة 2225DX	22	25	25	ح7	f7	22.071	21.99	0.112	0.01
جلبة 2230DX	22	25	30	ح7	f7	22.071	21.99	0.112	0.01
جلبة 2415DX	24	27	15	ح7	f7	24.071	23.99	0.112	0.01
جلبة 2420DX	24	27	20	ح7	f7	24.071	23.99	0.112	0.01
جلبة 2425DX	24	27	25	ح7	f7	24.071	23.99	0.112	0.01
جلبة 2430DX	24	27	30	ح7	f7	24.071	23.99	0.112	0.01
جلبة 2515DX	25	28	15	ح7	f7	25.071	24.99	0.112	0.01
جلبة 2520DX	25	28	20	ح7	f7	25.071	24.99	0.112	0.01
جلبة 2525DX	25	28	25	ح7	f7	25.071	24.99	0.112	0.01
جلبة 2530DX	25	28	30	ح7	f7	25.071	24.99	0.112	0.01
جلبة 2550DX	25	28	50	ح7	f7	25.071	24.99	0.112	0.01
جلبة 2815DX	28	32	15	ح7	f7	28.085	27.99	0.126	0.01
جلبة 2820DX	28	32	20	ح7	f7	28.085	27.99	0.126	0.01
جلبة 2825DX	28	32	25	ح7	f7	28.085	27.99	0.126	0.01
جلبة 2830DX	28	32	30	ح7	f7	28.085	27.99	0.126	0.01
جلبة 3010DX	30	34	10	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3015DX	30	34	15	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3020DX	30	34	20	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3025DX	30	34	25	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3030DX	30	34	30	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3040DX	30	34	40	ح7	f7	30.085	29.99	0.126	0.01
جلبة 3220DX	32	36	20	ح7	f7	32.085	31.99	0.135	0.015
جلبة 3230DX	32	36	30	ح7	f7	32.085	31.99	0.135	0.015
جلبة 3240DX	32	36	40	ح7	f7	32.085	31.99	0.135	0.015
جلبة 3520DX	35	39	20	ح7	f7	35.085	34.99	0.135	0.015
جلبة 3530DX	35	39	30	ح7	f7	35.085	34.99	0.135	0.015
جلبة 3535DX	35	39	35	ح7	f7	35.085	34.99	0.135	0.015
جلبة 3540DX	35	39	40	ح7	f7	35.085	34.99	0.135	0.015
جلبة 3550DX	35	39	50	ح7	f7	35.085	34.99	0.135	0.015
جلبة 3720DX	37	41	20	ح7	f7	37.085	36.99	0.135	0.015
جلبة 4020DX	40	44	20	ح7	f7	40.085	39.99	0.135	0.015
جلبة 4030DX	40	44	30	ح7	f7	40.085	39.99	0.135	0.015
جلبة 4040DX	40	44	40	ح7	f7	40.085	39.99	0.135	0.015
جلبة 4050DX	40	44	50	ح7	f7	40.085	39.99	0.135	0.015
جلبة 4520DX	45	50	20	ح7	f7	45.105	44.99	0.155	0.015
جلبة 4530DX	45	50	30	ح7	f7	45.105	44.99	0.155	0.015
جلبة 4540DX	45	50	40	ح7	f7	45.105	44.99	0.155	0.015
جلبة 4545DX	45	50	45	ح7	f7	45.105	44.99	0.155	0.015
جلبة 4550DX	45	50	50	ح7	f7	45.105	44.99	0.155	0.015
جلبة 5020DX	50	55	20	ح7	f7	50.11	49.99	0.16	0.015
جلبة 5030DX	50	55	30	ح7	f7	50.11	49.99	0.16	0.015
جلبة 5040DX	50	55	40	ح7	f7	50.11	49.99	0.16	0.015
جلبة 5050DX	50	55	50	ح7	f7	50.11	49.99	0.16	0.015
جلبة 5060DX	50	55	60	ح7	f7	50.11	49.99	0.16	0.015
جلبة 5520DX	55	60	20	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5525DX	55	60	25	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5530DX	55	60	30	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5540DX	55	60	40	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5550DX	55	60	50	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5555DX	55	60	55	ح7	f7	55.11	54.99	0.17	0.02
جلبة 5560DX	55	60	60	ح7	f7	55.11	54.99	0.17	0.02
جلبة 6020DX	60	65	20	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6030DX	60	65	30	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6040DX	60	65	40	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6050DX	60	65	50	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6060DX	60	65	60	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6070DX	60	65	70	ح7	f7	60.11	59.99	0.17	0.02
جلبة 6530DX	65	70	30	ح7	f7	65.11	64.99	0.17	0.02
جلبة 6550DX	65	70	50	ح7	f7	65.11	64.99	0.17	0.02
جلبة 6570DX	65	70	70	ح7	f7	65.11	64.99	0.17	0.02
جلبة 7040DX	70	75	40	ح7	f7	70.11	69.99	0.17	0.02
جلبة 7050DX	70	75	50	ح7	f7	70.11	69.99	0.17	0.02
جلبة 7070DX	70	75	70	ح7	f7	70.11	69.99	0.17	0.02
جلبة 7560DX	75	80	60	ح7	f7	75.11	74.99	0.17	0.02
جلبة 7580DX	75	80	80	ح7	f7	75.11	74.99	0.17	0.02
جلبة 8040DX	80	85	40	ح7	h8	80.155	80.02	0.201	0.02
جلبة 8060DX	80	85	60	ح7	h8	80.155	80.02	0.201	0.02
جلبة 8080DX	80	85	80	ح7	h8	80.155	80.02	0.201	0.02
جلبة 80100DX	80	85	100	ح7	h8	80.155	80.02	0.201	0.02
جلبة 8530DX	85	90	30	ح7	h8	85.155	85.02	0.209	0.02
جلبة 8560DX	85	90	60	ح7	h8	85.155	85.02	0.209	0.02
جلبة 85100DX	85	90	100	ح7	h8	85.155	85.02	0.209	0.02
جلبة 9060DX	90	95	60	ح7	h8	90.155	90.02	0.209	0.02
جلبة 90100DX	90	95	100	ح7	h8	90.155	90.02	0.209	0.02
جلبة 9560DX	95	100	60	ح7	h8	95.155	95.02	0.209	0.02
جلبة 95100DX	95	100	100	ح7	h8	95.155	95.02	0.209	0.02
جلبة 10050DX	100	105	50	ح7	h8	100.155	100.02	0.209	0.02
جلبة 10060DX	100	105	60	ح7	h8	100.155	100.02	0.209	0.02
100115DX جلبة	100	105	115	ح7	h8	100.155	100.02	0.209	0.02
جلبة 10560DX	105	110	60	ح7	h8	105.155	105.02	0.209	0.02
105115DX جلبة	105	110	115	ح7	h8	105.155	105.02	0.209	0.02
جلبة 11060DX	110	115	60	ح7	h8	110.155	110.02	0.209	0.02
110115DX جلبة	110	115	115	ح7	h8	110.155	110.02	0.209	0.02
جلبة 11550DX	115	120	50	ح7	h8	115.155	115.02	0.209	0.02
جلبة 11570DX	115	120	70	ح7	h8	115.155	115.02	0.209	0.02
جلبة 12050DX	120	125	50	ح7	h8	120.21	120.07	0.264	0.07
جلبة 12060DX	120	125	60	ح7	h8	120.21	120.07	0.264	0.07
جلبة 120100DX	120	125	100	ح7	h8	120.21	120.07	0.264	0.07
جلبة 125100DX	125	130	100	ح7	h8	125.21	125.07	0.273	0.07
جلبة 13060DX	130	135	60	ح7	h8	130.21	130.07	0.273	0.07
جلبة 130100DX	130	135	100	ح7	h8	130.21	130.07	0.273	0.07
جلبة 13560DX	135	140	60	ح7	h8	135.21	135.07	0.273	0.07
جلبة 13580DX	135	140	80	ح7	h8	135.21	135.07	0.273	0.07
جلبة 14060DX	140	145	60	ح7	h8	140.21	140.07	0.273	0.07
جلبة 140100DX	140	145	100	ح7	h8	140.21	140.07	0.273	0.07
جلبة 15060DX	150	155	60	ح7	h8	150.21	150.07	0.273	0.07
جلبة 15080DX	150	155	80	ح7	h8	150.21	150.07	0.273	0.07
جلبة 150100DX	150	155	100	ح7	h8	150.21	150.07	0.273	0.07
جلبة 16080DX	160	165	80	ح7	h8	160.21	160.07	0.273	0.07
جلبة 160100DX	160	165	100	ح7	h8	160.21	160.07	0.273	0.07
جلبة 180100DX	180	185	100	ح7	h8	180.216	180.07	0.279	0.07
جلبة 200100DX	200	205	100	ح7	h8	200.216	200.07	0.288	0.07
جلبة 210100DX	210	215	100	ح7	h8	210.216	210.07	0.288	0.07
جلبة 220100DX	220	225	100	ح7	h8	220.216	220.07	0.288	0.07
جلبة 250100DX	250	255	100	ح7	h8	250.222	250.07	0.294	0.07
جلبة 300100DX	300	305	100	ح7	h8	300.222	300.07	0.303	0.07

البطانات الهيدروليكية |

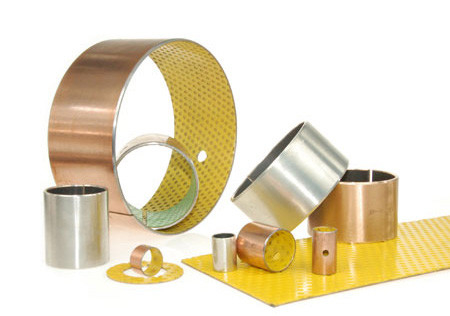

البطانات الهيدروليكية لمضخة الزيت ISO3547

البطانات الهيدروليكية المدعومة من الصلب DIN 1494

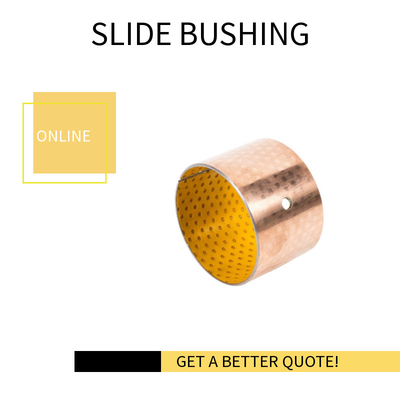

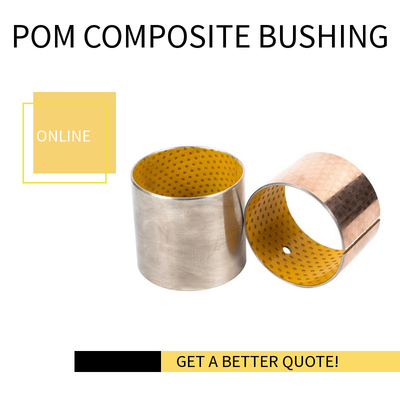

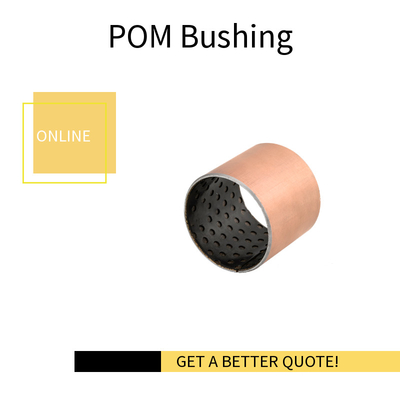

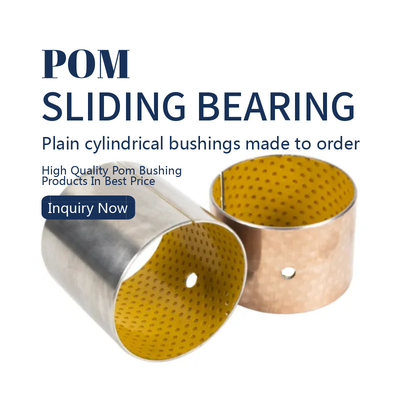

DX، POM مطلي، محامل مشحمة بشكل هامشي، POM أصفر/أزرق/فارغ.

محامل معدنية بوليمر عادية شحم Dx بوش

هيكل المحامل المشحمة مسبقًا DX

1. بوم مع الرصاص 0.3 ~ 0.5 مم2. البرونز المسامي 0.2 ~ 0.3 مم3. دعم الصلب 0.4 ~ 2.2 مم4. طلاء النحاس 0.008 مم

خصائص البطانة Dx

جلبة DX، محمل التشحيم الذاتي، محمل الأكمام، بوش التشحيم من النوع العام

صفات

التوفر

التطبيقات

مخطط حجم جلبة Dx

1. بوم مع الرصاص 0.3 ~ 0.5 مم
2. البرونز المسامي 0.2 ~ 0.3 مم
3. دعم الصلب 0.4 ~ 2.2 مم
4. طلاء النحاس 0.008 مم
