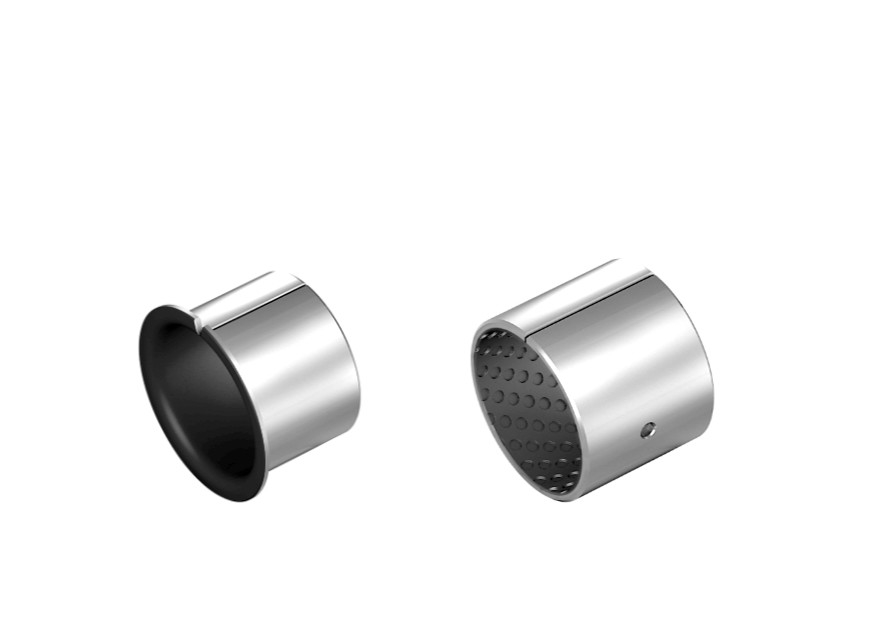

الصين البرونزية غليتلاغر الصانع

الصلب المدعومة من البرونز واضعة شفة جلبة صيانة منخفضة لضاغط الهواء

تفاصيل المنتج:
مكان المنشأ: صمام جلبة الصانع
اسم العلامة التجارية: Straight Sleeve Bore Bushings
إصدار الشهادات: wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance
رقم الموديل: وتشمل تطبيقات البطانة كم الصمامات ، وأنظمة الرش النار التجارية ، والخلاطات ، والخلاطات ، يدور ، وبثق
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 قطعة / قطع
الأسعار: Negotiable
تفاصيل التغليف: تغليف الصادرات القياسية
وقت التسليم: 1~ 2 أسابيع
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: صمام سبليت الصلب البطانات رمح محامل الموردين

معلومات تفصيلية

مترالي: كارتون فولاذ ، برونز ، PTFE تصفيح: قصدير أو نحاس
صفة مميزة: محامل عادية قليلة الصيانة وخالية من الصيانة نوع: الشجيرات أو الشجيرات الياقة أو الغسالات أو الشرائط أو التصميمات الخاصة
بحجم: حجم قياسي متاح جودة: OEM
ميناء: شنغهاي تطبيق: ضاغط الهواء

منتوج وصف

صمام البطانة



المورد الصين في حلول تحمل عالية الأداء. محمل عادي البحث ، محامل البحث من خلال الموقع أدناهhttps://www.viiplus.com. . If you don't find the sliding bearing you need here, contact us for a Custom Bearing Quote. إذا لم تجد المحمل الانزلاقي الذي تحتاجه هنا ، فاتصل بنا للحصول على عرض أسعار مخصص.



حدود المنتج



نظرة عامة على مواد ومنتجات تحمل

فولاذ + مسامية من البرونز اللبيدة + PTFE + الحشوات ذاتية التشحيم ، منخفضة الصيانة: تشحيم ذاتي ، صيانة منخفضة

برونز + مسامية برونزية اللبيدة + PTFE + الحشو: تشحيم ذاتي ، مقاوم للتآكل

فولاذ + مسامية من البرونز اللبيدة + PTFE + Pb: تشحيم ذاتي

برونز + مسامية برونزية اللبيدة + PTFE + Pb: التشحيم الذاتي ، مقاومة للتآكل

فولاذ + مسامية من البرونز اللبيدة + بوم مع مسافات تشحيم: صيانة منخفضة



Sliding Bearing forms available in standard dimensions. تتوفر نماذج الانزلاق في الأبعاد القياسية. Cylindrical bushes Flanged bushes. شجيرات أسطوانية شجيرات شفة. Thrust washers Flanged washers. غسالات الدفع غسالات ذات حواف. Sliding plates. صفائح منزلقة. Bearing forms made to order from china factory. تحمل النماذج المصنوعة من الصين مصنع.The Bushing Valve is a check valve with a standard bushing housing. إن صمام البطانة عبارة عن صمام فحص به غلاف جلبة قياسي. The bushing is adaptable to many types of service valve applications. الجلبة قابلة للتكيف مع العديد من أنواع تطبيقات صمام الخدمة.Buy Online Today! شراء عبر الإنترنت اليوم! A range of bushes and thrust washer available now in metric and imperial. مجموعة من الشجيرات وغسالة الدفع متوفرة الآن بالمتري والإمبراطوري. Visit us for all your bearing and bearing related product needs. تفضل بزيارتنا لجميع احتياجاتك من المنتجات ذات الصلة.https://www.viiplus.com

غسالة تحمل عادي ID ID ، سمك ، مم PTFE

It's made of steel backed or bronze backed bushings, mold pressed in high pressure, sintered in high temperature and soaked in oil by vacuum. إنها مصنوعة من البطانات المدعومة بالفولاذ أو البرونزية ، والعفن المضغوط بضغط مرتفع ، ومتكلس في درجة حرارة عالية وغمره في الزيت عن طريق التفريغ. It's used in domestic electric appliances, electric tools, textiles machinery, chemical machinery and automobile industry, etc. يتم استخدامه في الأجهزة الكهربائية المنزلية والأدوات الكهربائية وآلات المنسوجات والآلات الكيميائية وصناعة السيارات ، إلخ.

أبعاد البرونز شفة الصلب المدعومة الصلب

نوع المواصفات. الأبعاد نوع المواصفات. الأبعاد
شفة PTFE شفة 303 7 / 4.6 ~ 3 ~ 3.8 شفة PTFE شفة 2415 35/27 ~ 24 ~ 16.5
شفة PTFE شفة 404 9 / 5.6 ~ 4 ~ 4.8 شفة PTFE شفة 2420 35/27 ~ 24 ~ 21.5
شفة PTFE شفة 504 10/7 ~ 5 ~ 5 شفة PTFE شفة 2425 35/27 ~ 24 ~ 26.5
شفة PTFE شفة 505 10/7 ~ 5 ~ 6 شفة PTFE شفة 2510 36/28 ~ 25 ~ 11.5
شفة PTFE شفة 605 12/8 ~ 6 ~ 6 شفة PTFE شفة 2512 36/28 ~ 25 ~ 13.5
شفة PTFE شفة 606 12/8 ~ 6 ~ 7 شفة PTFE شفة 2515 36/28 ~ 25 ~ 16.5
شفة PTFE شفة 607 12/8 ~ 6 ~ 8 شفة PTFE شفة 2520 36/28 ~ 25 ~ 21.5
شفة PTFE شفة 705 13/9 ~ 7 ~ 6 شفة PTFE شفة 2525 36/28 ~ 25 ~ 26.5
شفة PTFE شفة 707 13/9 ~ 7 ~ 8 شفة PTFE شفة 2615 38/30 ~ 26 ~ 17
شفة PTFE شفة 806 15/10 ~ 8 ~ 7 شفة PTFE شفة 2620 38/30 ~ 26 ~ 22
شفة PTFE شفة 808 15/10 ~ 8 ~ 9 شفة PTFE شفة 2812 40/32 ~ 28 ~ 14
شفة PTFE شفة 1006 18/12 ~ 10 ~ 7 شفة PTFE شفة 2815 40/32 ~ 28 ~ 17
شفة PTFE شفة 1007 18/12 ~ 10 ~ 8 شفة PTFE شفة 2820 40/32 ~ 28 ~ 22
شفة PTFE شفة 1008 18/12 ~ 10 ~ 9 شفة PTFE شفة 3012 42/34 ~ 30 ~ 14
شفة PTFE شفة 1010 18/12 ~ 10 ~ 11 شفة PTFE شفة 3015 42/34 ~ 30 ~ 17
شفة PTFE شفة 1012 18/12 ~ 10 ~ 13 شفة PTFE شفة 3020 42/34 ~ 30 ~ 22
شفة PTFE شفة 1015 18/12 ~ 10 ~ 16 شفة PTFE شفة 3025 42/34 ~ 30 ~ 27
شفة PTFE شفة 1206 20/14 ~ 12 ~ 7 شفة PTFE شفة 3030 42/34 ~ 30 ~ 32
شفة PTFE شفة 1208 20/14 ~ 12 ~ 9 شفة PTFE شفة 3125 45/35 ~ 31 ~ 27
شفة PTFE شفة 1210 20/14 ~ 12 ~ 11 شفة PTFE شفة 3220 46/36 ~ 32 ~ 22
شفة PTFE شفة 1212 20/14 ~ 12 ~ 13 شفة PTFE شفة 3225 46/36 ~ 32 ~ 27
شفة PTFE شفة 1215 20/14 ~ 12 ~ 16 شفة PTFE شفة 3230 46/36 ~ 32 ~ 32
شفة PTFE شفة 1410 22/16 ~ 14 ~ 11 شفة PTFE شفة 3512 49/39 ~ 35 ~ 14
شفة PTFE شفة 1412 22/16 ~ 14 ~ 13 شفة PTFE شفة 3520 49/39 ~ 35 ~ 22
شفة PTFE شفة 1415 22/16 ~ 14 ~ 16 شفة PTFE شفة 3525 49/39 ~ 35 ~ 27
شفة PTFE شفة 1510 23/17 ~ 15 ~ 11 شفة PTFE شفة 3530 49/39 ~ 35 ~ 32
شفة PTFE شفة 1512 23/17 ~ 15 ~ 13 شفة PTFE شفة 3540 49/39 ~ 35 ~ 42
شفة PTFE شفة 1515 23/17 ~ 15 ~ 16 شفة PTFE شفة 3820 52/42 ~ 38 ~ 22
شفة PTFE شفة 1520 23/17 ~ 15 ~ 21 شفة PTFE شفة 4012 54/44 ~ 40 ~ 14
شفة PTFE شفة 1615 24/18 ~ 16 ~ 16 شفة PTFE شفة 4020 54/44 ~ 40 ~ 22
شفة PTFE شفة 1620 24/18 ~ 16 ~ 21 شفة PTFE شفة 4025 54/44 ~ 40 ~ 27
شفة PTFE شفة 1810 26/20 ~ 18 ~ 11 شفة PTFE شفة 4030 54/44 ~ 40 ~ 32
شفة PTFE شفة 1812 26/20 ~ 18 ~ 13 شفة PTFE شفة 4040 54/44 ~ 40 ~ 42
شفة PTFE شفة 1815 26/20 ~ 18 ~ 16 شفة PTFE شفة 4520 60/50 ~ 45 ~ 22.5
شفة PTFE شفة 1820 26/20 ~ 18 ~ 21 شفة PTFE شفة 4525 60/50 ~ 45 ~ 27.5
شفة PTFE شفة 2010 31/23 ~ 20 ~ 11.5 شفة PTFE شفة 4530 60/50 ~ 45 ~ 32.5
شفة PTFE شفة 2012 31/23 ~ 20 ~ 13.5 شفة PTFE شفة 4540 60/50 ~ 45 ~ 42.5
شفة PTFE شفة 2015 31/23 ~ 20 ~ 16.5 شفة PTFE شفة 5020 65/55 ~ 50 ~ 22.5
شفة PTFE شفة 2020 31/23 ~ 20 ~ 21.5 شفة PTFE شفة 5030 65/55 ~ 50 ~ 32.5
شفة PTFE شفة 2025 31/23 ~ 20 ~ 26.5 شفة PTFE شفة 5040 65/55 ~ 50 ~ 42.5
شفة PTFE شفة 2210 33/25 ~ 22 ~ 11.5 شفة PTFE شفة 5530 70/60 ~ 55 ~ 32.5
شفة PTFE شفة 2212 33/25 ~ 22 ~ 13.5 شفة PTFE شفة 5540 70/60 ~ 55 ~ 42.5
شفة PTFE شفة 2215 33/25 ~ 22 ~ 16.5 شفة PTFE شفة 6030 75/65 ~ 60 ~ 32.5
شفة PTFE شفة 2220 33/25 ~ 22 ~ 21.5 شفة PTFE شفة 6040 75/65 ~ 60 ~ 42.5



تطبيق



عادةً ما تستخدم محامل التشحيم الذاتي في التطبيقات ذات الأحمال العالية ، بما في ذلك الصمامات ومعدات الطاقة المائية ومعدات الرفع والمضخات الهيدروليكية ولها تاريخ طويل مثبت في تقديم أداء متميز في التطبيقات القاسية من صواريخ أريان إلى صمامات أعماق البحار.


شحم الجلبة كم البطاناتالصلب المدعومة من البرونز واضعة شفة جلبة صيانة منخفضة لضاغط الهواء

توفر مواد محامل التزييت الذاتي VIIPLUS صبًا عالي الجودة لأقسام الصمام لدينا بما في ذلك مواد مثل (درجة حرارة منخفضة) الكربون الصلب / الفولاذ المقاوم للصدأ / البطانات PFE Bushing POM ومحامل سبائك البرونز العالية. يتم تنفيذ جميع التحليلات المتعلقة بتصميمات القوالب والأنماط في منشآتنا الخاصة لضمان مستوى وجودة الصب المستمر.

الخصائص الإنشائية
مواد التشحيم الذاتي المعدنية المركبة VIIPLUS لركيزة فولاذية منخفضة الكربون منخفضة الجودة عالية ، تلبد طبقة مسحوق كروية نحاسية مسامية ، سطح النحاس له أولوية مع مواد التشحيم المقاومة للتآكل PTFE كطبقة تحمل ، المواد لديها قدرة تحمل ميكانيكية ممتازة ، لا يمكن لطبقة مسحوق النحاس المتوسطة فقط نقل الحرارة المتولدة عن المحمل أثناء التشغيل في الوقت المناسب ، ولكنها تزيد أيضًا من قوة مزيج الطبقة البلاستيكية والركيزة. تم تصميم PTFE للاحتكاك الجاف الكامل ويتم تطوير مجموعة متنوعة من المواد للتشحيم ومعامل الاحتكاك والمتانة. يوفر مركب PTFE المعدني من VIIPLUS أفضل أداء على أوسع نطاق من الأحمال والسرعات ودرجات الحرارة مع أو بدون تشحيم خارجي.


تطبيق المنتج


الآلات الزراعية: الجرارات ، الحصادات ، رشاشات المحاصيل ، الجرافات ، الممهدة ، إلخ.
صناعة السيارات: مضخة مقود كهربائي ، حشية دفع تروس التوجيه ، فرامل قرصية ، ممتص الصدمات ، مفصلات الباب ، ممسحة ، قرن كرسي ، صمام الهواء وصمام الملف اللولبي ؛
آلات المكاتب والعمل: ناسخة ، جهاز فاكس ، طابعة ، معالج بريد ، إلخ.
المكونات والصمامات الهيدروليكية: مضخة التروس ، مضخة الغطاس ، مضخة الريشة ، صمام الكرة ، صمام الفراشة ، الأسطوانة ، الأسطوانة والمكونات الهيدروليكية الأخرى ؛
الأجهزة المنزلية: الثلاجات ، مكيفات الهواء ، المكانس الكهربائية ، آلات الخياطة ، آلات التنظيف ، أفران الميكروويف ومعدات اللياقة البدنية ، إلخ.
وغيرها من الآلات اللوجستية وآلات التعبئة والتغليف وآلات النسيج وآلات الموانئ وآلات التعدين وآلات الغابات وهلم جرا.
في الاستخدام الفعلي ، وفقًا لبيئة العمل المختلفة وظروف العمل ومتطلبات حماية البيئة ، يمكن تغيير اللوحة الفولاذية منخفضة الكربون إلى صفيحة نحاسية أو صفيحة فولاذية مقاومة للصدأ ، يمكن للسطح الداخلي للطبقة البلاستيكية اختيار الرصاص PTFE أو المواد الخالية من الرصاص و حشو بوليمر آخر ، يمكن أن يكون المظهر من الصفيح أو طلاء النحاس.

Du Sf-1 BoccoleBushes & Bushes | شجيرات & شجيرات | Viiplus Bearing Stainless Steel Bushing With PTFE Viiplus تحمل جلبة الفولاذ المقاوم للصدأ مع PTFE

وصف

VIIPLUS bushes are produced in a lightweight, compact material with minimum bulk, simplifying shaft assembly. يتم إنتاج الشجيرات في مادة مدمجة وخفيفة الوزن مع الحد الأدنى من الكتلة ، وتبسيط تجميع العمود. Featuring high-level chemical resistance, shafts can be covered or plated with materials resistant against chemically aggressive liquids, gas or solids, through the application of an additional galvanic layer. تتميز بمقاومة كيميائية عالية المستوى ، يمكن تغطية أو تطويل الأعمدة بمواد مقاومة ضد السوائل أو الغازات أو المواد الصلبة العدوانية كيميائيًا ، من خلال تطبيق طبقة كلفانية إضافية. This type of bush does not require lubrication and its operating temperature is between -195°C and +280°C. لا يتطلب هذا النوع من الأدغال تزييتًا ودرجة حرارة تشغيله تتراوح بين -195 درجة مئوية و + 280 درجة مئوية.



توالت محامل انزلاق الجافة (PTFE)


فولاذ + مسحوق برونزي + PTFE / ليف (DU)

مميزات
VSB-10 التشحيم الذاتي متعدد الطبقات البطانة المركبة

  • مادة جلبة مناسبة للتطبيقات المشحمة

  • توفر البطانات ذاتية التشحيم تآكلًا جيدًا للغاية وأداء احتكاك منخفضًا على مجموعة واسعة من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجافة

  • محمل مضاد للاحتكاك مناسب للحركات المتذبذبة والدائرية

  • As they do not absorb oil and water, bushes have a low expansion and high conductivity rate, as well as good thermal stability. نظرًا لأنها لا تمتص الزيت والماء ، فإن الشجيرات لها معدل تمدد منخفض وموصلية عالية ، بالإضافة إلى استقرار حراري جيد. Furthermore, by using this type of bush, vibrations, noise and pollution are significantly reduced. علاوة على ذلك ، باستخدام هذا النوع من الأدغال ، يتم تقليل الاهتزازات والضوضاء والتلوث بشكل كبير.

Material is designed to operate without supplemental lubrication and will perform excellent when lubrication is present. تم تصميم المواد للعمل بدون تزييت إضافي وستكون ذات أداء ممتاز عند وجود التشحيم. Low friction, low wear rate, good sliding characteristics and very low absorption are a few of the features of this material. احتكاك منخفض ، ومعدل تآكل منخفض ، وخصائص انزلاق جيدة وامتصاص منخفض للغاية هي بعض ميزات هذه المادة. VSB-10 bushings will support rotary, linear and oscillating motion. ستدعم البطانات VSB-10 الحركة الدورانية والخطية والمتذبذبة.

الصرامة


1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. PTFE / سمك خليط الألياف 0.01 ~ 0.03mm. It is the contact surface for the rotating shaft. إنه سطح التلامس للعمود الدوار. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. تتحد أجزاء دقيقة من طبقة PTFE والمواد البرونزية الملبدة لإنشاء طبقة تشحيم صلبة ، والتي تغطي العمود.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. سماكة مسحوق البرونز الملبد 0.20 * 0.35mm ، تركيبة خاصة من النحاس المسحوق حراريا على دعم الفولاذ. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.


3. Low-carbon steel backing. دعم من الصلب منخفض الكربون. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي استقرارًا استثنائيًا ، وخصائص تحمل للحمل وتبديد الحرارة.



معلومات تقنية


الكربون الصلب + مسحوق النحاس + (PTFE + Pb + حشو)

الهيكل والتركيب

  • معدن - بوليمر مركب مواد التشحيم الذاتي

  • ظهر من الصلب + منبر من البرونز المسامي +

  • PTFE + رصاص

المجهرية

الصلب المدعومة من البرونز واضعة شفة جلبة صيانة منخفضة لضاغط الهواء

طبقة منزلقة
PTFE + رصاص

اللبيدة البرونزية المسامية
دعم الصلب




اداء التشغيل

جاف

جيد جدا

مشحم بالزيت

حسن

شحم مشحم

معرض

مشحم بالماء

معرض

سائل العملية مشحم

معرض

* حسب ظروف التشغيل

Max. ماكس. load حمل

ثابتة

250 نيوتن / مم 2

ديناميكي

140 نيوتن / مم 2

Max. ماكس. speed سرعة

جاف

2 م / ث

تشحيم

> 2 م / ث

Max. ماكس. PV (Dry) PV (جاف)

وقت قصير

3.6N / مم 2 * · م / ث

مستمر

1.8N / مم 2 * · م / ث

مؤقت.

-195 ℃ ~ + 280 ℃

معامل الاحتكاك

0.03 ~ 0.20

توصيل حراري

42 واط (م · ك) -1

معامل التمدد الحراري

11 * 10-6 ك -1


التوفر



تحمل النماذج المتاحة في الأبعاد القياسيةالصلب المدعومة من البرونز واضعة شفة جلبة صيانة منخفضة لضاغط الهواء
· شجيرات أسطوانية
· الشجيرات ذات الحواف
· غسالات الدفع
· غسالات ذات حواف
· ألواح منزلقة

تتوفر المحامل العادية مثل الشجيرات أو الشجيرات ذات الياقات أو الغسالات أو الشرائط أو التصاميم الخاصة.
المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، نصف البطانات ، الأشكال الخاصة التي تم الحصول عليها عن طريق الختم أو الرسم العميق ، تصميمات البطانة المخصصة

التطبيقات النموذجية
يتم استخدام شجيرات viiplus 10 في تطبيقات مختلفة ، على سبيل المثال:
* المركبات الهيدروليكية ؛
* السيارات ؛
* دراجات نارية؛
* الآلات الزراعية ؛
* آلات النسيج؛
* ماكينات الطباعة ؛
* gymnastics equipment and more; * معدات الجمباز وأكثر من ذلك ؛ etc. إلخ
