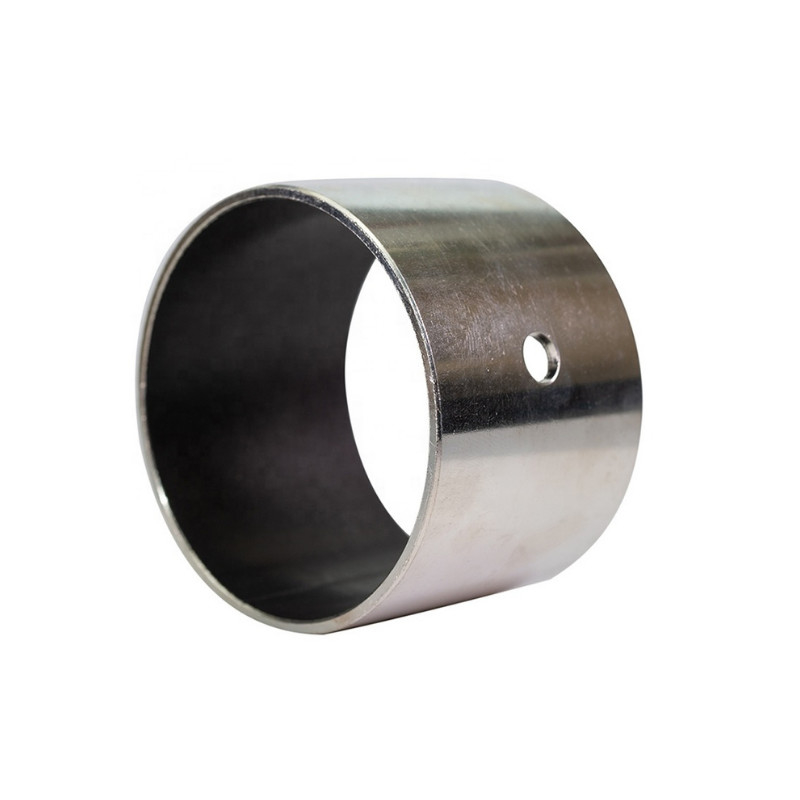

متري حجم قياسي متاح أسطواني جلبة مركب

الاسم التجاري:	VIIPLUS BUSHINGS SUPPLIER
رقم الطراز:	جلبة مركبة مماثلة: SF-1 PAP PAF PAS P10 P20 SF-2 POM BUSHINGS
الـ MOQ:	1000 قطعة / قطعة
السعر:	$0.05 - $1.00 / Pieces
شروط الدفع:	TT مقدما ، ويسترن يونيون ، موني جرام
القدرة على التوريد:	تصنيع شحم البطانات حسب الطلب

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

مركب البطانات أسطواني عادي مركب

إصدار الشهادات:

ISO 3547 DIN 1494 Assembly Standard Tolerance

خاصية:

البوشينغ المركب

مقاس:

الحجم القياسي المتاح

الأبعاد والتسامح:

وفقًا لمواصفات ISO 3547

ميزة:

الصلب المطلي بالقصدير /، خالية من الرصاص ؛ DIN1494 / ISO3547

البطانات:

البطانات المشتجة ذاتية ، محامل عادية لمكافحة المعادن.

توافر:

شجيرات أسطواني ذات حافة شجيرات ذات حجارة غسالات حواف الألواح المنزلق

مواد الجلبة المركب المعدنية البوليمر:

الصلب الخلفي + المذيع البرونزي المسامي +

طلب:

المعدات الزراعية ، ومعدات البناء ، والأغذية والمشروبات ، ومعدات مناولة المواد ، وآلات تشكيل ， المعدا

تحمل سعر مصنع البث:

tiffany@viiplus.com

الشركة المصنعة للوزارة المصنعة:

https://www.viiplus.com/

الضوء العالي::

جلبة بومبين برونزية تشحيم ذاتي ، البطانات البوليمرات المعدنية

بوم بوش:

البطانات المشحمة بشكل هامشي لتطبيقات الشحوم أو التشحيم النفط · تحتوي البطانات المقسمة القياسية انزلا

مصنعو المصنعين لمحامل بوش المصدرين:

محامل عادي. خدمة طويلة وخالية من الصيانة ، تصنع البطانات في تصميمات مختلفة ومن مواد مختلفة. tiffany@

تفاصيل التغليف:

التغليف: كرتون التصدير ؛ حقيبة خشبية ؛ البليت الخشب.

القدرة على العرض:

تصنيع شحم البطانات حسب الطلب

إبراز:

,

flanged plain bearing

وصف المنتج

عندما يتعلق الأمر بالبطانات الأسطوانية، فإن توفر الأحجام القياسية المترية أمر بالغ الأهمية لمجموعة واسعة من التطبيقات. توفر البطانات المركبة، وخاصة تلك المصنوعة من مواد مركب البوليمر المعدني (MPC)، العديد من المزايا لتطبيقات المحامل الأسطوانية.

تم تصميم البطانات المركبة ذات المحامل الأسطوانية ذات الحجم القياسي المتري لتلائم علب وأعمدة المحامل القياسية ذات الحجم المتري. وهذا يضمن التوافق وسهولة التركيب في مختلف الآلات والمعدات.

توفر البطانات المركبة MPC العديد من الفوائد الرئيسية:

سعة تحميل عالية: يتم تعزيز مواد MPC بمركبات معدنية، مما يوفر قوة ومتانة ممتازة للتعامل مع الأحمال الثقيلة وعزم الدوران.
احتكاك منخفض: يؤدي الجمع بين مركبات المعدن والبوليمر إلى الحصول على مادة منخفضة الاحتكاك، مما يقلل من التآكل وفقدان الطاقة.
التشحيم الذاتي: لا تتطلب البطانات MPC تزييتًا خارجيًا، مما يجعلها لا تحتاج إلى صيانة وتقلل من خطر التلوث أو التسرب.
المقاومة الكيميائية: البطانات MPC مقاومة للمواد الكيميائية والبيئات القاسية، مما يجعلها مناسبة للتطبيقات الصعبة.
تتوفر البطانات المركبة الأسطوانية ذات الحجم القياسي المتري بأقطار وأطوال وسمك جدار مختلفة لتلبية متطلبات التطبيق المحددة. ويمكن تركيبها بسهولة في مبيتات المحامل الموجودة باستخدام الأدوات والتقنيات القياسية.

بشكل عام، توفر البطانات المركبة الأسطوانية ذات الحجم القياسي المتري حلاً فعالاً لمختلف الآلات والمعدات، مما يوفر سعة تحميل عالية، واحتكاكًا منخفضًا، ومقاومة كيميائية بينما تتطلب الحد الأدنى من الصيانة.

الحجم القياسي المتري متاح البطانة المركبة ذات المحمل الأسطواني

الحجم القياسي المتري متاح محامل أسطوانية - جلبة مركبة. صنع في الصين تصنيع محمل الشرائح، جلبة برونزية، محمل برونز مصبوب صلب، جلبة بدون زيت، جلبة برونزية ملفوفة، جلبة ثنائية المعدن، جلبة، إلخ. محمل جلبة برونزية، جلبة برونزية WB FB، بوش، جلبة مركبة: SF-1 PAP PAF PAS P10 P20 SF-2 POM

مُستَحسَن				التطوير التنظيمي		فكر في نيس	f1	f2	الطول والحجم
رمح.		الإسكان		التطوير التنظيمي		فكر في نيس	f1	f2		8	10	12	15	20	25	30	40	50
2	0 -0.004	3.5	+0.008 0	3.5	+0.066 -0.026	0.750 -0.080	0.4	0.3
4	0 -0.004		+0.008 0	4		0.750 -0.080	0.4	0.3	0406	0408
5	+0.010 -0.068	7	+0.015 0	7		1.0 +0.065 +0.080	0.5	0.3	0506	0508	0610
6	+0.010 -0.068	8		8					0806	0608	0610
8	-0.018 -0.029	10		10					0806	0808	0810	0812	0815
10	-0.018 -0.029	12	+0.018 0	12	+0.065 +0.080				1006	1008	1010	1012	1015	1020
12	-0.016 -0.064	14		14					1206	1208	1410	1412	1415	1220	1225
14		16		16							1410	1412	1415	1420	1425
16		18		18							1610	1612	1615	1620	1625
18		20	+0.021 0	20	+0.075 +0.080						1810	1812	1815	1820	1625
20	-0.083 -0.041	23		23		1.5 +0.006 -0.026					2010	2012	2015	2020	2025	2030
22		25		25							2210	2212	2215	2220	2225	2230
24		27		27									2415	2420	2425	2430
25		28		28							2510	2512	2515	2520	2525	2530	2540	2550
28		32	+0.025 0	32	+0.086 0.040	+0.005 -0.050	1.0	0.6					2815	2820	2825	2830	2840
30		34		34								3012	3015	3020	3025	3030	3040
32	-0.025 -0.060	36		36										3220		3230	3240
35		39		39								3512	3515	3520	3525	3530	3540	3550
38		42		42									3815			3830	3840
40		44		44								4012		4020	4025	4030	4040	4050

الوحدة: مم

مُستَحسَن				التطوير التنظيمي		التفكير	t1	t2	الطول والحجم
رمح		السكن		التطوير التنظيمي		التفكير	t1	t2		25	30	40	50	60	70	80	100
45	-0.035 -0.060	50	+0.026 0	50	+0.086 +0.046	2.5+0.005-0.040	1.2	0.8	4520	4525	4530	4540	4550
50	-0.035 -0.060	55	+0.080 0	55	+0.100 +0.066				5020		5030	5040	5050	5060
55	-0.030 -0.040	60		60							5530	5540	5550	5560
60		65		65							6030	6040	6050	6060	6070
65		70		70							6530	6540	6550	6560	6570
70		75		75								7040	7050	7060	7070
75		80		80							7530	7540	7550	7560	7570	7580
80	0 -0.030	85	+0.086 0	85	+0.120 +0.070	2.5-0.010-0.060	1.4	0.8				8040	8050	8060	8070	8080	80100
85	0 -0.056	90		90								8540		8560		8580	85100
90		95		95								9040	9050	9060		9080	90100
95		100		100					9520				9550	9560		9580	95100
100		105		105									10050	10060		10080
105		110		110										10560		10580
110		115		115										11060		11080
120		125	+0.040 0	125	+0.170 +0.100	2.5-0.086-0.056	1.4	0.8						12060		12080	120100
125	0 -0.040	130		130										12560			125100
130		135		135										13060		13080	130100
140		145		145										14060		14080	140100
150		155		155									15050	15060		15080	150100
160		165		165										16060		16080	160100
180		185	+0.046 0	185	+0.210 +0.180											18080	180100
190	0 -0.046	195		195												19080	190100
200		205		205										20060		20080	200100
220		225		225												22080	220100
250		255	+0.062 0	255	+0.260 +0.170											25080	250100
260	0 -0.052	265		265												26080	260100
280		285		285												28080	280100
300		305		305												30080	300100

متري حجم قياسي متاح أسطواني جلبة مركب 0

محمل منزلق جاف مركب ملفوف

برونزية /
خالية من الصيانة

الاسم SF1

اس اف-1 3*5*3

اس اف-1 3*5*4

اس اف-1 3*5*5

اس اف-1 4*6*4

اس اف-1 4*6*5

اس اف-1 4*6*6

اس اف-1 4*6*8

اس اف-1 4*6*10

اس اف-1 5*7*5

اس اف-1 5*7*6

اس اف-1 5*7*8

اس اف-1 5*7*10

اس اف-1 6*8*4

اس اف-1 6*8*5

اس اف-1 6*8*6

اس اف-1 6*8*8

اس اف-1 6*8*10

اس اف-1 6*8*12

اس اف-1 6*8*15

اس اف-1 7*9*6

اس اف-1 7*9*8

اس اف-1 7*9*10

اس اف-1 7*9*15

اس اف-1 8*10*5

اس اف-1 8*10*6

اس اف-1 8*10*8

اس اف-1 8*10*10

اس اف-1 8*10*12

اس اف-1 8*10*15

اس اف-1 8*10*20

اس اف-1 9*11*10

اس اف-1 10*12*6

اس اف-1 10*12*8

اس اف-1 10*12*10

اس اف-1 10*12*12

اس اف-1 10*12*15

اس اف-1 10*12*20

اس اف-1 10*12*25

اس اف-1 11*13*10

اس اف-1 11*13*12

اس اف-1 12*14*6

اس اف-1 12*14*8

اس اف-1 12*14*10

اس اف-1 12*14*12

اس اف-1 12*14*15

اس اف-1 12*14*20

اس اف-1 12*14*25

اس اف-1 13*15*8

اس اف-1 13*15*10

اس اف-1 13*15*15

اس اف-1 14*16*6

اس اف-1 14*16*8

اس اف-1 14*16*10

اس اف-1 14*16*12

اس اف-1 14*16*15

اس اف-1 14*16*20

اس اف-1 14*16*25

اس اف-1 15*17*10

اس اف-1 15*17*12

اس اف-1 15*17*15

اس اف-1 15*17*20

اس اف-1 15*17*25

اس اف-1 16*18*10

اس اف-1 16*18*12

اس اف-1 16*18*15

اس اف-1 16*18*20

اس اف-1 16*18*25

اس اف-1 17*19*10

اس اف-1 17*19*12

اس اف-1 17*19*15

اس اف-1 17*19*20

اس اف-1 18*20*10

اس اف-1 18*20*12

اس اف-1 18*20*15

اس اف-1 18*20*20

اس اف-1 18*20*25

اس اف-1 18*20*30

اس اف-1 19*22*15

اس اف-1 19*22*20

اس اف-1 19*22*30

اس اف-1 20*22*10

اس اف-1 20*22*15

اس اف-1 20*22*20

اس اف-1 20*22*25

اس اف-1 20*22*30

اس اف-1 20*22*32

اس اف-1 20*23*10

اس اف-1 20*23*12

اس اف-1 20*23*15

اس اف-1 20*23*20

اس اف-1 20*23*25

اس اف-1 20*23*30

اس اف-1 20*23*35

اس اف-1 20*23*40

اس اف-1 20*23*45

اس اف-1 20*23*50

اس اف-1 22*25*10

اس اف-1 22*25*12

اس اف-1 22*25*15

اس اف-1 22*25*20

اس اف-1 22*25*25

اس اف-1 24*27*10

اس اف-1 24*27*12

اس اف-1 24*27*15

اس اف-1 24*27*20

اس اف-1 24*27*25

اس اف-1 24*27*30

اس اف-1 25*28*10

اس اف-1 25*28*12

اس اف-1 25*28*15

اس اف-1 25*28*20

اس اف-1 25*28*25

اس اف-1 25*28*30

اس اف-1 25*28*35

اس اف-1 25*28*40

اس اف-1 25*28*50

اس اف-1 26*30*15

اس اف-1 26*30*20

اس اف-1 26*30*25

اس اف-1 26*30*30

اس اف-1 26*30*35

اس اف-1 26*30*40

اس اف-1 26*30*45

اس اف-1 28*32*10

اس اف-1 28*32*12

اس اف-1 28*32*15

اس اف-1 28*32*20

اس اف-1 28*32*25

اس اف-1 28*32*30

اس اف-1 28*32*35

اس اف-1 28*32*40

اس اف-1 30*34*10

اس اف-1 30*34*15

اس اف-1 30*34*20

اس اف-1 30*34*25

اس اف-1 30*34*30

اس اف-1 30*34*35

اس اف-1 30*34*40

اس اف-1 30*34*45

اس اف-1 30*34*50

اس اف-1 32*36*15

اس اف-1 32*36*20

اس اف-1 32*36*25

اس اف-1 32*36*30

اس اف-1 32*36*35

اس اف-1 32*36*40

اس اف-1 35*39*10

اس اف-1 35*39*12

اس اف-1 35*39*15

اس اف-1 35*39*20

اس اف-1 35*39*25

اس اف-1 35*39*30

اس اف-1 35*39*35

اس اف-1 35*39*40

اس اف-1 35*39*45

اس اف-1 35*39*50

اس اف-1 40*44*20

اس اف-1 40*44*25

اس اف-1 40*44*30

اس اف-1 40*44*35

اس اف-1 40*44*40

اس اف-1 40*44*45

اس اف-1 40*44*50

اس اف-1 45*50*20

اس اف-1 45*50*25

اس اف-1 45*50*30

اس اف-1 45*50*35

اس اف-1 45*50*40

اس اف-1 45*50*45

اس اف-1 45*50*50

اس اف-1 45*50*60

اس اف-1 50*55*20

اس اف-1 50*55*25

اس اف-1 50*55*30

اس اف-1 50*55*35

اس اف-1 50*55*40

اس اف-1 50*55*45

اس اف-1 50*55*50

اس اف-1 50*55*55

اس اف-1 50*55*60

اس اف-1 55*60*10

اس اف-1 55*60*15

اس اف-1 55*60*20

اس اف-1 55*60*25

اس اف-1 55*60*30

اس اف-1 55*60*35

اس اف-1 55*60*40

اس اف-1 55*60*45

اس اف-1 55*60*50

اس اف-1 55*60*60

اس اف-1 60*65*10

اس اف-1 60*65*15

اس اف-1 60*65*20

اس اف-1 60*65*25

اس اف-1 60*65*30

اس اف-1 60*65*35

اس اف-1 60*65*40

اس اف-1 60*65*45

اس اف-1 60*65*50

اس اف-1 60*65*55

اس اف-1 60*65*60

اس اف-1 60*65*70

اس اف-1 60*65*80

اس اف-1 65*70*20

اس اف-1 65*70*25

اس اف-1 65*70*30

اس اف-1 65*70*35

اس اف-1 65*70*40

اس اف-1 65*70*45

اس اف-1 65*70*50

اس اف-1 65*70*55

اس اف-1 65*70*60

اس اف-1 65*70*70

اس اف-1 70*75*10

اس اف-1 70*75*20

اس اف-1 70*75*25

اس اف-1 70*75*30

اس اف-1 70*75*35

اس اف-1 70*75*40

اس اف-1 70*75*45

اس اف-1 70*75*50

اس اف-1 70*75*55

اس اف-1 70*75*60

اس اف-1 70*75*70

اس اف-1 70*75*80

اس اف-1 75*80*20

اس اف-1 75*80*25

اس اف-1 75*80*30

اس اف-1 75*80*35

اس اف-1 75*80*40

اس اف-1 75*80*45

اس اف-1 75*80*50

اس اف-1 75*80*55

اس اف-1 75*80*60

اس اف-1 75*80*65

اس اف-1 75*80*70

اس اف-1 75*80*75

اس اف-1 75*80*80

SF-1 75*80*100

اس اف-1 80*85*20

اس اف-1 80*85*25

اس اف-1 80*85*30

اس اف-1 80*85*35

اس اف-1 80*85*40

اس اف-1 80*85*45

اس اف-1 80*85*50

اس اف-1 80*85*55

اس اف-1 80*85*60

اس اف-1 80*85*65

اس اف-1 80*85*70

اس اف-1 80*85*75

SF-1 80*85*80

اس اف-1 80*85*85

اس اف-1 80*85*90

اس اف-1 80*85*95

SF-1 80*85*100

SF-1 80*85*105

SF-1 80*85*110

SF-1 80*85*120

اس اف-1 85*90*20

اس اف-1 85*90*25

اس اف-1 85*90*30

اس اف-1 85*90*35

اس اف-1 85*90*40

اس اف-1 85*90*45

اس اف-1 85*90*50

اس اف-1 85*90*55

اس اف-1 85*90*60

اس اف-1 85*90*65

اس اف-1 85*90*70

اس اف-1 85*90*75

اس اف-1 85*90*80

اس اف-1 85*90*85

اس اف-1 85*90*90

SF-1 85*90*100

SF-1 85*90*110

اس اف-1 90*95*20

اس اف-1 90*95*25

اس اف-1 90*95*30

اس اف-1 90*95*35

اس اف-1 90*95*40

اس اف-1 90*95*45

اس اف-1 90*95*50

اس اف-1 90*95*55

اس اف-1 90*95*60

اس اف-1 90*95*65

اس اف-1 90*95*70

اس اف-1 90*95*75

اس اف-1 90*95*80

اس اف-1 90*95*85

اس اف-1 90*95*90

SF-1 90*95*100

اس اف-1 95*100*20

اس اف-1 95*100*30

اس اف-1 95*100*35

اس اف-1 95*100*40

اس اف-1 95*100*45

اس اف-1 95*100*50

اس اف-1 95*100*55

اس اف-1 95*100*60

اس اف-1 95*100*65

اس اف-1 95*100*70

اس اف-1 95*100*75

اس اف-1 95*100*80

اس اف-1 95*100*85

اس اف-1 95*100*90

SF-1 95*100*100

SF-1 100*105*20

SF-1 100*105*25

SF-1 100*105*30

SF-1 100*105*35

SF-1 100*105*40

SF-1 100*105*45

SF-1 100*105*50

SF-1 100*105*55

SF-1 100*105*60

SF-1 100*105*65

SF-1 100*105*70

SF-1 100*105*75

SF-1 100*105*80

SF-1 100*105*85

SF-1 100*105*90

SF-1 100*105*95

SF-1 100*105*100

SF-1 100*105*110

SF-1 105*110*30

SF-1 105*110*35

SF-1 105*110*40

SF-1 105*110*45

SF-1 105*110*50

SF-1 105*110*55

SF-1 105*110*60

SF-1 105*110*65

SF-1 105*110*70

SF-1 105*110*75

SF-1 105*110*80

SF-1 105*110*85

SF-1 105*110*90

SF-1 105*110*95

SF-1 105*110*100

SF-1 105*110*105

SF-1 105*110*110

SF-1 105*110*115

SF-1 105*110*120

ملكيات

سلوك انزلاق وتآكل ممتاز، لجميع أنواع الحركة، سعة تحميل عالية، مقاومة جيدة للتآكل، غير مغناطيسي

مواد

دعم المواد البرونزية أو الفولاذ
طبقة متوسطة من البرونز الملبد
طبقة منزلقة

خصائص المواد

سعة تحميل محددة ثابتة ≥ 200 [N/mm2]
قدرة تحميل محددة ديناميكية ≥ 140 [N/mm2] بسرعة انزلاق بطيئة
سرعة الانزلاق ≥ 2.5 [م/ث]
قيمة الاحتكاك ***0.02 [μ] إلى 0.25 [μ]
إجهاد درجة الحرارة – 200 [درجة مئوية] إلى +280 [درجة مئوية]
الأعلى. القيمة الكهروضوئية 1.8 [N/mm² xm/s]

تفاصيل التسامح

الإسكان ØH7
البطانة الداخلية Ø بعد التركيب H9
تحمل العمود من f7 إلى h8

صيانة

هو محمل منزلق جاف مع أطبقة منزلقة.وبالتالي فإن التشحيم ليس ضروريًا، ولكنه ممكن في الأساس!

نطاق التطبيق

بناء الآلات والمصانع، وتجهيز المنسوجات والآلات الزراعية، وصناعة السيارات

التسمية التوضيحية

تتوفر الأبعاد الخاصة فقط عند الطلب.*إذا كنت ترغب في استخدام التشحيم، فيرجى تذكر تشحيم المحمل المنزلق بانتظام

تواصل معنا...أرسل لنا استفسارًا عبر الإنترنتيمكنك استخدام "نموذج الاستفسار" الخاص بنا للتواصل معنا. سيقوم أحد فريق المبيعات لدينا بالاتصال بك على الفور.

تنصل :
المعلومات والصور الموجودة في هذا الكتالوج هي نظرة عامة على منتجات محامل جلبة مجموعة OEM. لمزيد من التفاصيل الدقيقة يرجى الرجوع إلى كتالوج OEM الأصلي. أسماء المنتجات والشعارات والعلامات التجارية والعلامات التجارية الأخرى الواردة أو المشار إليها في هذه الوثيقة هي ملك لأصحاب العلامات التجارية الخاصة بهم.

تابعنا على

متري حجم قياسي متاح أسطواني جلبة مركب 2

HTTP://WWW.BRONZEGLEITLAGER.COM

العلامات:

دغل oilless

تحمل البرونز الصلب

ملفوفة محامل برونزية

غطاء برونزي مغلف

الجرافيت الوتر البطانات

الجرافيت البرونزية تحمل

البطانات كم البرونزية

التشحيم الذاتي وإذ تضع عادي

غطاء المطلي

البرونزية غليتلاغر

محامل بوليمر عادي

جلبة بوم

ثنائية المعدن تحمل الشجيرات

محامل برونزية عادية

لوب ارتداء لوحات النفس

البطانات الفولاذ المقاوم للصدأ

البطانات المصبوب البرونزية

مادة جلبة برونزية

صمام جلبة

التشحيم الذاتي البطانات البرونزية

كم شفة تحمل

وإذ تضع الجافة انزلاق

دغل oilless

تحمل البرونز الصلب

ملفوفة محامل برونزية

غطاء برونزي مغلف

الجرافيت الوتر البطانات

الجرافيت البرونزية تحمل

البطانات كم البرونزية

التشحيم الذاتي وإذ تضع عادي

غطاء المطلي

البرونزية غليتلاغر

محامل بوليمر عادي

جلبة بوم

ثنائية المعدن تحمل الشجيرات

محامل برونزية عادية

لوب ارتداء لوحات النفس

البطانات الفولاذ المقاوم للصدأ

البطانات المصبوب البرونزية

مادة جلبة برونزية

صمام جلبة

التشحيم الذاتي البطانات البرونزية

كم شفة تحمل

وإذ تضع الجافة انزلاق

متري حجم قياسي متاح أسطواني جلبة مركب

متري حجم قياسي متاح أسطواني جلبة مركب

,

flanged plain bearing

الحجم القياسي المتري متاح البطانة المركبة ذات المحمل الأسطواني

ملكيات

مواد

خصائص المواد

تفاصيل التسامح

صيانة

نطاق التطبيق

التسمية التوضيحية
