| الاسم التجاري: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| رقم الطراز: | جلبة صلبة ، برونزية مع سدادات تشحيم مضمنة خالية من الصيانة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | البطانات البرونزية عبر الإنترنت • مصنّعو محامل انزلاقية • موردون مشحمون ذاتي التزييت |

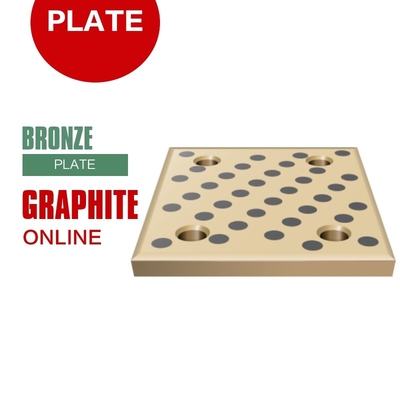

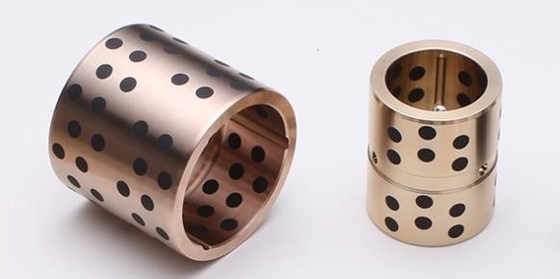

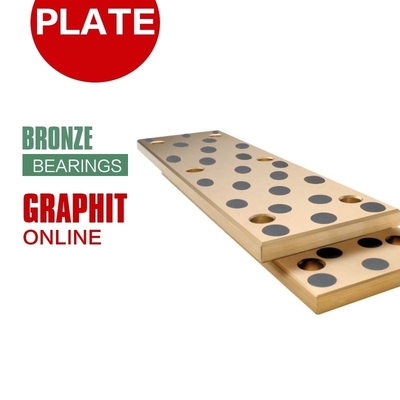

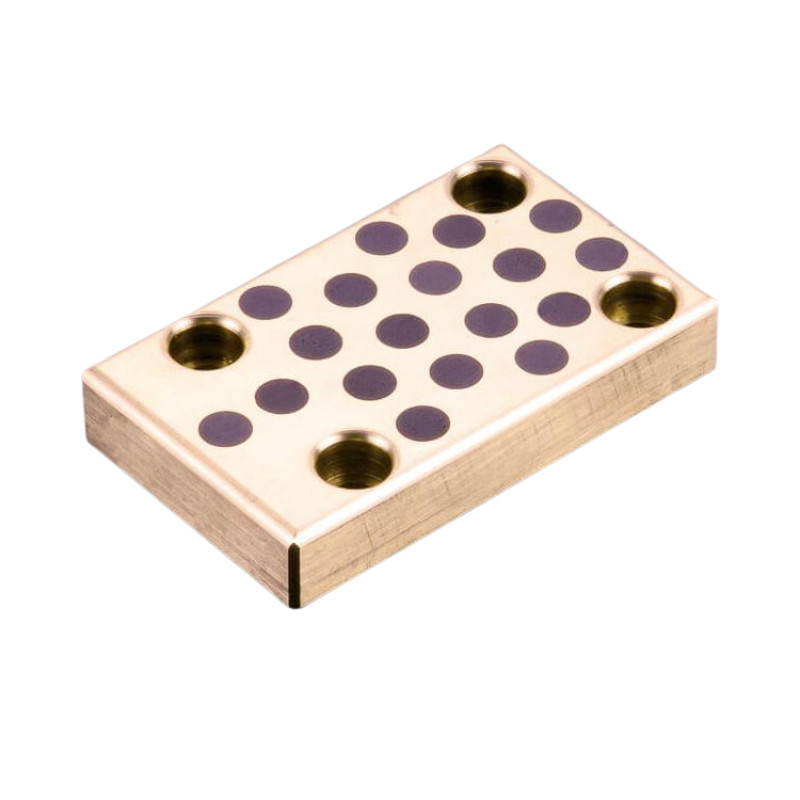

نقدم لكم مجموعتنا من ألواح التآكل وشرائط وجلب الجرافيت ذاتية التشحيم عالية الشد، والمصممة لتقديم أداء ومتانة استثنائيين في مجموعة واسعة من التطبيقات الصناعية.
صُنعت هذه المكونات من مادة الجرافيت عالية الجودة، وتشتهر بمقاومتها الفائقة للتآكل وخصائصها ذاتية التشحيم. تقلل قدرة الجرافيت الطبيعية على التشحيم بشكل كبير من الاحتكاك وتوليد الحرارة، مما يضمن تشغيلًا سلسًا وفعالًا حتى في ظل الأحمال والسرعات العالية.
علاوة على ذلك، فإن قوة الشد العالية لألواح التآكل وشرائط وجلب الجرافيت هذه تجعلها مرنة للغاية وقادرة على التعامل مع الإجهاد الميكانيكي الشديد. وهذا يضمن أداءً موثوقًا به وعمر خدمة ممتدًا، حتى في البيئات الصناعية الأكثر تحديًا.
سواء كنت بحاجة إلى ألواح تآكل للآلات الثقيلة، أو شرائط للأسطح المنزلقة، أو جلب للتطبيقات الدوارة، فإن حلولنا القائمة على الجرافيت مصممة لتلبية متطلباتك المحددة. نحن نقدم مجموعة واسعة من الأحجام والأشكال والسماكات لضمان التكامل السلس في أنظمتك الميكانيكية الحالية.
باختصار، تعتبر ألواح التآكل وشرائط وجلب الجرافيت ذاتية التشحيم عالية الشد الخيار الأمثل للتطبيقات الصناعية التي تتطلب مقاومة فائقة للتآكل والتشحيم والقوة الميكانيكية. إنها الحل الأمثل لتعزيز أداء معداتك وإطالة عمرها الافتراضي.
توفر مكونات الجلب ذاتية التشحيم إمكانية الصيانة والموثوقية والتصميمات البسيطة والتشغيل النظيف.
إن إدراك أنها في الأساس مكونات تقليدية مع إضافة مادة تشحيم في شكل جرافيت سيساعد مصمم الأجزاء على إدراك فوائدها الكبيرة.
| التركيب والخصائص | ||||||||||||||||
| dg | DIN | المادة رقم. شكل التسليم1) |
التسمية | معيار ASTM | الأوزان النسبية | الخصائص الفيزيائية (الحد الأدنى) | ||||||||||
| قياسي | سبيكة رقم. |
DIN | ASTM | الكثافة | 0.2% إجهاد |
الشد القوة |
إجهاد | معامل المرونة | الصلابة | التطبيق | ||||||
| رمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | جم/سم³ | ميجا باسكال | ميجا باسكال | % | ميجا باسكال | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى. أجزاء Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | قياسي مادة لـ معظم التطبيقات دولي موحد |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيده بعد | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 مسموح به Ni 0.8 - 1.5 الحد الأقصى. أجزاء Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة لـ عالية أحمال و/أو إجهاد التآكل هجوم دولي فقط جزئيًا موحد |
|||
| 2.1061.03 | CuSn12Pb | لم يتم توحيده بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 مسموح به الحد الأقصى. أجزاء Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مادة لـ أحمال شديدة و/أو عالية تآكلية بيئات دولي موحد |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn rest مسموح به الحد الأقصى. أجزاء Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مادة لـ أعلى الأحمال بدون هجوم تآكلي. دولي جزئيًا موحد إلى إلى حد كبير |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | لم يتم توحيده بعد | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة مع مقاومة جيدة للتآكل . تآكل ومياه البحر مقاوم دولي جزئيًا موحد |
|||
| 2.1052.03 | CuSn12 | لم يتم توحيده بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | لم يتم توحيده بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) شكل التسليم: .01 = صب الرمل. .02 = صب الجاذبية. .03 = صب بالطرد المركزي. .04 = صب مستمر | ||||||||||||||||
VIIPLUS تقوم الصين أيضًا بتصنيع مكونات ذات أخاديد شحمية، والتي تأتي في مجموعة متنوعة من الأحجام القياسية. يتم تصنيع مكونات محامل الانزلاق VIIPLUS حسب الطلب من مصنع الصين المتوفر مع الجرافيت ذاتي التشحيم. ستتضمن هذه المكونات ألواح التآكل وشرائط التآكل والجلب. مصنوعة من مادة البرونز من البرونز الصلب المصنوع من الألومنيوم (C954 & C959). يتم تضمين الجرافيت في الجلبة واللوحة من أجل ضمان عمر طويل. مع الجرافيت ذاتي التشحيم المدمج، لا يلزم تشحيم إضافي. وهي مادة ذات قوة شد عالية وقابلية للتشكيل، مما يقلل من الاحتكاك والتشابك والالتقاط.
VIIPLUS تقدم الآن مجموعة موسعة للغاية من جلب البرونز للقوالب والقوالب بما في ذلك الجلب ذات الحواف وألواح التآكل وغسالات الدفع وسلسلة جديدة كاملة من تجميعات محامل الانزلاق. منتجاتها متوفرة إما مع أو بدون جرافيت ذاتي التشحيم.
إن استخدام مكونات القوالب ذاتية التشحيم له فوائد كبيرة، ولكن فقط إذا كان مصمم القوالب يفهم حقًا ما هي هذه المكونات: في الأساس مكون تقليدي مع إضافة مادة تشحيم في شكل سدادات جرافيت. الجرافيت مادة تشحيم صلبة، لذلك، بالنسبة لأولئك المصممين الذين اعتادوا على العمل مع مواد التشحيم السائلة مثل الشحوم أو الزيت، قد تبدو مادة التشحيم الصلبة غريبة بعض الشيء، وكذلك قد يبدو الجرافيت نفسه.
يتمتع الجرافيت بمعامل تمدد حراري قريب من الصفر، مما يعني أنه لا يتمدد وينكمش مع تغيرات درجة الحرارة مثل المواد العادية. إنها ليست معدنًا، لكنها توصل الكهرباء مثل المعدن. كما أنها لا تذوب. بدلاً من ذلك، تظل صلبة في درجات حرارة تتراوح حتى 10000 درجة فهرنهايت ثم تتحول إلى غاز. إنها ليست قوية جدًا، ولكن يمكن تشكيلها في مركبات ذات قوة لا تصدق.
مكونات القوالب والقوالب، تكنولوجيا صناعة القوالب
|
المنتج |
المواصفات |
|
الطرد المركزي |
ASTM B271 |
|
مستمر |
ASTM B505 |
|
سبيكة |
ASTM B30 |
|
قالب دائم |
SAE J461, J462 |
|
رمل |
ASTM B584, B763, B66 |
|
تركيب المادة وخصائصها |
||||
|---|---|---|---|---|
|
درجة |
برونز |
برونز |
جلب برونز |
جلب برونز |
|
المادة |
CuZn25Al5Mn3Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
|
صلابة HB |
＞210 |
＞70 |
＞150 |
＞95 |
|
قوة الشد N/mm² |
＞750 |
＞200 |
＞600 |
＞260 |
|
قوة الخضوع N/mm² |
＞450 |
＞90 |
＞260 |
＞150 |
|
الاستطالة % |
＞12 |
＞25 |
＞10 |
＞8 |
|
معامل التمدد الخطي |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
|
الحد الأقصى. درجة الحرارة ℃ |
-40~+300 |
-40~+400 |
-40~+400 |
-40~+400 |
|
الحد الأقصى. الحمل N/mm² |
100 |
60 |
50 |
70 |
|
الحد الأقصى. السرعة (جاف) م/دقيقة |
15 |
10 |
20 |
10 |
|
الحد الأقصى. PV (التشحيم) N/mm² *م/دقيقة |
200 |
60 |
60 |
80 |
|
تشوه الانضغاط 300N/mm² |
＜0.01mm |
＜0.05mm |
＜0.04mm |
＜0.05mm |
جلب أكمام برونزية مصبوبة عادية، جلب أكمام برونزية مصبوبة مشقوقة، جلب برونزية مصبوبة ذات حواف، غسالة دفع، محامل برونزية مصبوبة، محامل كبيرة الحجم
حجم الجلب: يتميز خط المحمل القياسي الخاص بنا بأكثر من جلب بأبعاد مختلفة وبوصة يتم الاحتفاظ بها في المخزون.
محامل أكمام برونزية مصبوبة حسب الطلب لتطبيق الزيت/الشحوم
VIIPLUS INTERNATIONAL وفقًا لمتطلبات العملاء المختلفة، وفقًا لمعيار DIN و BS و EN (DIN/EN) و SS و NS و UNS و SAE ومعيار GB الصيني لإنتاج جميع أنواع البرونز والنحاس الأصفر والجلب والصفائح والمنتجات القضيبية. جميع المنتجات مصنوعة من النحاس الكهربائي عن طريق الصب بالطرد المركزي والصب المستمر ومحامل الانزلاق بالبثق.
جميع أنواع الآلات الهيدروليكية، والآلات المعدنية، وآلات التشكيل، وآلات حقول النفط، والآلات الهندسية، وآلات التعدين، ومرافق الطاقة الكهربائية، إلخ.
