الصين البرونزية غليتلاغر الصانع

سد صمامات 316 متكلس الفولاذ جلبة رمح تحمل اقتحام غسالات

تفاصيل المنتج:
مكان المنشأ: الفولاذ المقاوم للصدأ البطانات المدعومة
اسم العلامة التجارية: CHINA CUSTOM THERMOPLASTIC BUSHING SELF-LUBRICATING BEARINGS
إصدار الشهادات: WRAPPED SPILT SLEEVE BUSHING, STAINLESS STEEL 316, DIN 1494 / ISO 3547, LOW-MAINTENANCE
رقم الموديل: CUSTOM THERMOPLASTIC و TEX نسيج نسج ألياف PTFE / زجاج غير قابل للصدأ 316 محامل
شروط الدفع والشحن:
الحد الأدنى لكمية: > = 500 قطعة
الأسعار: Negotiable
تفاصيل التغليف: الكرتون ، الحالات الخشبية
وقت التسليم: 3-4 أسابيع
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: الفولاذ المقاوم للصدأ جلبة المصنعين التشحيم الذاتي محامل عادي الموردين

معلومات تفصيلية

مترالي: الفولاذ المقاوم للصدأ 316 مع نسيج PTFE نوع: الشجيرات (أسطوانية)
ميناء: شنغهاي ونينغبو الوظيفة الأساسية: محامل التشحيم الذاتي
صفقة: الكرتون مع البليت أو الشرط الخاص بك فهرس: متاح

منتوج وصف

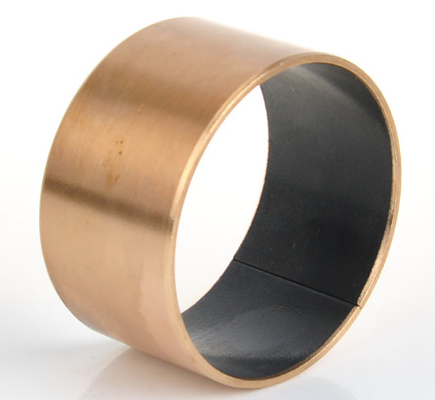

جلبة ملفوفة مع انزلاق PTFE تصنيع خاص
Upon request, we can offer inch-sizes, special lengths, bearings acc. عند الطلب ، يمكننا أن نقدم أحجام بوصة ، أطوال خاصة ، محامل acc. to drawing and various PTFE-layers for different areas of use as well as different backings in bronze or stainless steel etc. للرسم ومختلف طبقات PTFE لمناطق مختلفة للاستخدام وكذلك دعامات مختلفة من البرونز أو الفولاذ المقاوم للصدأ إلخ.

محامل المواد المقاومة للتآكل - الفولاذ المقاوم للصدأ T316 ، متكلس لزيادة التشحيم والصلابة

غسالات الدفع والألواح المنزلقة (الأوراق) إذا تم عمل التجويف ، فقم دائمًا بالتشغيل من السطح المنزلق باتجاه السطح الفولاذي.
هذا لمنع الطبقات الثلاث من الانقسام.

محامل VIIPLUS VALVE من نوع التشحيم الذاتي التي توفر القوة
and low friction for easy operation and lifetime service. وانخفاض الاحتكاك لسهولة التشغيل والخدمة مدى الحياة. No special periodic maintenance is needed. لا حاجة لصيانة دورية خاصة.







لا تتطلب المحامل العلوية والسفلية المشحمة بشكل دائم أي صيانة ، وهي مصممة للتحميل الأفقي و / أو الرأسي.
توفر المحامل القوة والاحتكاك المنخفض لسهولة التشغيل وعمر خدمة طويل.



محامل الدفع وغسالة صمام التوصيل أحجام البطانة والحمل الذاتي التشحيم



Valves Bushings are available. تتوفر البطانات الصمامات. Please contact VIIPLUS. يرجى الاتصال VIIPLUS.

تصنع الصمامات من الصلب المقاوم للصدأ القابل للاستبدال ، ومحامل من نوع الأكمام الملبدة المطلية ، ويجب أن تكون المحامل من اللدائن المشبعة بالزيت من النوع 316 من الفولاذ المقاوم للصدأ.



البطانة TEX ، البطانة المخصصة ، بوش الألياف

أنظمة تروس وتحمل عالية الكفاءة لتقليل جهد الإدخال وحجم العجلة اليدوية



تكون المسامير المفصلية 304 من الفولاذ المقاوم للصدأ تدور في محامل من البرونز



Stainless steel fabric bushings,this kind of bushings widely used in valve,oil, chemistry, metallurgy.It has flexible bearings, no maintenance, low installation accuracy, good shock absorption and impact resistance. البطانات المصنوعة من الفولاذ المقاوم للصدأ ، وهذا النوع من البطانات يستخدم على نطاق واسع في الصمامات ، والزيوت ، والكيمياء ، والمعادن ، ولديه محامل مرنة ، ولا صيانة ، ودقة تركيب منخفضة ، وامتصاص جيد للصدمات ومقاومة للصدمات. Low noise characteristics, and due to the high strength of the fiber material and the support of the steel back, it has the unique advantage of high load capacity. خصائص ضجيج منخفض ، وبسبب القوة العالية لمادة الألياف ودعم ظهر الفولاذ ، تتمتع بميزة فريدة من حيث قدرة التحميل العالية. In general sports, it is advisable to maintain proper clearance between the inner hole and the shaft. في الرياضة العامة ، يُنصح بالحفاظ على الخلوص المناسب بين الفتحة الداخلية والعمود. The size of the gap can be referred to the DU type product. يمكن الرجوع إلى حجم الفجوة إلى منتج من نوع DU. The outer diameter of the bearing and the seat hole are generally interference fit. القطر الخارجي للمحمل وفتحة المقعد مناسبان للتداخل بشكل عام. The interference can also be referred to the DU type product. يمكن أيضًا إحالة التداخل إلى منتج من النوع DU.

Metal matrix fabric composite sheet has more flexibility than general rigid bearings due to the 0.25mm thickness of fiber cloth lubrication layer. تتميز الصفائح المركبة من نسيج المصفوفة المعدنية بمرونة أكبر من المحامل الصلبة العامة بسبب سمك 0.25 مم لطبقة تزييت القماش الليفي. In some low-speed rocking motions, the bearing inner hole and the pin shaft can be used without gaps or even interference. في بعض حركات التأرجح منخفضة السرعة ، يمكن استخدام الثقب الداخلي المحمل وعمود الدبوس دون ثغرات أو حتى تدخل. Cooperate, this can better exert its shock absorption and low noise performance; التعاون ، يمكن أن يؤدي ذلك إلى امتصاص الصدمات بشكل أفضل وأداء الضوضاء المنخفض ؛ such bearings are mainly used in low-speed, heavy-duty oil and grease lubrication, and can also be used in oil-free lubrication. تُستخدم هذه المحامل بشكل أساسي في زيت التشحيم منخفض السرعة ، والخدمة الشاقة ، والتشحيم ، ويمكن أيضًا استخدامها في التشحيم الخالي من الزيت.







1. اضغط على كل من المحامل العلوية والسفلية في جسم الصمام.
2. Install lower stem packing and lower spacer. 2. تثبيت أقل التعبئة الجذعية والفاصل السفلي. Install cover plate with cap screws and washers. قم بتثبيت لوحة الغطاء بمسامير وغسالات.
3. قم بتثبيت البطانة العلوية ، والتعبئة العلوية ، والفاصل العلوي في فتحة الجذع العلوية لجسم الصمام.
4. تثبيت حلقة تثبيت التعبئة على الأخدود على ساق الصمام.
5. Install disc into valve seat. 5. تثبيت القرص في مقعد الصمام. This will require that a lubricant such as silicone oil or grease be سيتطلب ذلك أن تكون مادة التشحيم مثل زيت السيليكون أو الشحم
تطبق على مناطق محور الجذع لكل من القرص والمقعد.
6. Install stem into valve body top stem hole (operator top plate side). 6. تثبيت الجذع في ثقب الجذع العلوي لصمام الجسم (الجانب العلوي للوحة المشغل). The stem should be يجب أن يكون الجذع
مثبتة بحيث تتوافق مسطحها المطحون مع فتحة توصيل عزم دوران القرص.
7. عزم الدوران لأسفل من خلال القرص وضد شقة طحن على الجذع.




سد صمامات 316 متكلس الفولاذ جلبة رمح تحمل اقتحام غسالات









يستخدم محمل TEX قماش ألياف PTFE وتراكب ألياف الأراميد على الدعامات المعدنية ، ويتميز النسيج بقدرة تحميل عالية جدًا ودقة عالية يعمل بشكل جيد مع سرعة منخفضة وأداء احتكاكي فائق



ألياف بوليتترافلوروإيثيلين PTFE / كيفلر





 VIIPLUS TEX ptfe قاعدة معدنية من الألياف المعدنية ذاتية التشحيم هي مادة تحمل مركبة ذاتية التشحيم مصنوعة من لوحة فولاذية منخفضة الكربون عالية الجودة أو لوحة برونزية أو لوحة من الفولاذ المقاوم للصدأ كمصفوفة ، مع النسيج المنسوج من ألياف ptfe كسطح الاحتكاك طبقة.

يتم لف الاثنين في محمل انزلاقي عن طريق رابطة صلبة من مادة لاصقة هيكلية ، من أجل ضمان قوة الترابط بين الألياف ptfe والصفائح المعدنية ، يتكون النسيج المنسوج من خيوط ptfe خاصة وخيوط الأراميد.

يتميز المحمل بخصائص قدرة التحمل العالية ، ومقاومة التآكل الجيدة ، ودرجة الحرارة المناسبة ، ومجموعة واسعة من البنية المتوسطة والبسيطة ، والحجم الصغير والاستقرار الجيد.




Polytetrafluoroethylene (ptfe) هو نوع من مواد التشحيم الذاتي ذات الأداء الممتاز ، ولكن مقاومة التآكل ضعيفة بسبب القوة المنخفضة ، وفي الوقت الحاضر ، يتم استخدام معظم الألياف أو الحشوات الأخرى لتحسين مقاومة التآكل ، ويكون التأثير شديد محدودة.والألياف المتعددة البولي فلورو إيثيلين لديها قوة شد أعلى بـ 15 مرة من راتنج البولي إيثيلين ثلاثي فلورو الإيثيلين النقي ، لتعويض نقص هذا الجانب ، يتم تحسين مقاومة التآكل بشكل كبير ، وفي الوقت نفسه ، تتجنب الألياف أيضًا حدوث ظاهرة التدفق البارد لراتنج البولي إيثر ثلاثي فلورو الإيثيلين .
تنقسم محامل التشحيم الذاتي من ألياف معدنية البوليترافلوروإيثيلين إلى قاعدة فولاذية وقاعدة نحاسية وقاعدة فولاذية مقاومة للصدأ ثلاثة.



سد صمامات 316 متكلس الفولاذ جلبة رمح تحمل اقتحام غسالات

ضغط الحمل الأقصى: 180Mpa

عامل الاحتكاك: 0.03 ~ 0.20

نطاق درجة حرارة التشغيل: -90 درجة مئوية ~ 180 درجة مئوية







التطبيقات النموذجية



يمكن استخدام محمل الألياف في مياه البحر ، والبنزين ، والزيت الهيدروليكي ، وزيت المحرك ، والكيروسين ، وزيت التشحيم ، والأحماض الضعيفة ، وماء الأمونيا ، والنيتروجين السائل ، والتولوين ، وسائل الغسيل وغيرها من الوسائط.



محمل الألياف هو الأكثر ملاءمة للحمل العالي ، السرعة المنخفضة ، لا يمكن الحفاظ على غشاء الزيت أو تشكيله ، لا يمكن استخدام مواد التشحيم ، حمولة التصادم كبيرة ، مقاومة التآكل ، التأرجح وظروف أخرى لاستخدام المحمل ، التطبيق المحدد هو كالآتي:

  1. محطة الطاقة الكهرومائية: آلية توجيه المياه التوربينية ، صمام الكرة ، صمام الفراشة ؛

  2. أنظمة الرفع الثقيلة للشاحنات والجرارات والرافعات الشوكية والمعدات ذات الصلة ، مثل جلبة ذراع الروك ، وما إلى ذلك ؛

  3. نظام التوجيه ونظام الكبح ووصل نقطة ارتكاز القابض من الشاحنات والحافلات والجرارات الزراعية ؛

  4. يتم تثبيت نظام توجيه المحرك ، مثل محور المحرك ، خارجيًا في المؤخرة ؛

  5. صمام فراشة وصمام كروي ، مع الامتثال لمعايير الصحة أجزاء نظام هيكل NSF الشرب ؛

  6. الآلات الغذائية ، آلات النسيج ، آلات الطباعة ، آلات التبغ ، آلات التعبئة والتغليف ، المعدات الطبية وما إلى ذلك ؛

  7. دعم محامل الجسور وخطوط الأنابيب والهياكل الأخرى ؛

  8. لا يمكن تزييت آلات الرفع ، خاصة ذراع التطويل الرئيسي ، ذراع التطويل ، نقطة ارتكاز القدم والأجزاء الأخرى من نقطة ارتكاز.

  • مقاومة تحميل قوية التأثير ، لا ظاهرة "زحف" ، تشغيل سلس ؛

  • مقاومة عالية للتآكل ، مقاومة جيدة للتآكل ، لا توجد ظاهرة تدفق بارد ؛

  • استقرار جيد للأبعاد (بدون توسع في الماء) ، غير موصل ، غير مغناطيسي ؛



المحمل هو هيكل الجدار الرقيق ، الوزن الخفيف ، الحجم الصغير ، مناسب للتصميم المدمج ؛



يستخدم VSB-36 TEX على نطاق واسع في خطوط الإنتاج ذات درجة الحرارة العالية وآلات البناء وأجزاء هيكل السيارات وصمامات الكرة والصمامات الفراشة والمضخات والصناعات الكيماوية والقطارات عالية السرعة وغيرها من الأنواع الثقيلة المنخفضة ولا يمكن إعادة تزويدها بالوقود الخ. .



الصلابة



  1. تستخدم هذه المادة الجديدة طبقة ألياف نسيج PTFE على طبقات معدنية.

  2. يتميز القماش بقدرة تحميل عالية جدًا وعمر تشغيل أطول بكثير مقارنة بالشجيرات التقليدية ثلاثية الطبقات.

  3. يمكن أن يكون المعدن من الصلب الكربوني والفولاذ المقاوم للصدأ والبرونز إلخ.

الخصائص النموذجية

البطانة TEX ، البطانة المخصصة ، البطانة الليفية ومنخفضة الاحتكاك النسيج المنسوج Oilless TEX Bearing



محامل عادية ومحامل الأكمام محامل التشحيم الذاتي ، نوع البطانة غير المعدنية المنسوجة من الفولاذ المقاوم للصدأ 316 مع نسيج PTFE



الفولاذ المقاوم للصدأ 316 والقاعدة الفولاذية المتعددة الأسيتات المصنوعة من ألياف الأراميد المصنوعة من ألياف الأراميد هي مواد تشحيم ذاتي مع ألياف مقاومة للاهتراء كمادة سطحية رئيسية. المنتج لديه معامل احتكاك منخفض ، قدرة تحمل جيدة ، مقاومة التآكل وأداء التشحيم الذاتي ، يستخدم بشكل رئيسي مختلف الصمامات عالية الجودة و go-kart.





Metal composite bearing base fabric is based on steel substrate, the surface adhesion of ptfe ethylene fiber and aramid fiber woven fabric, after rolling processing into a collar or stamping processing into a variety of forms such as gasket. يعتمد نسيج قاعدة المحمل المركب المعدني على الركيزة الفولاذية ، والالتصاق السطحي لألياف الإثيلين ptfe والأقمشة المنسوجة من ألياف الأراميد ، بعد المعالجة المتدحرجة في طوق أو معالجة الختم في مجموعة متنوعة من الأشكال مثل الحشية. The product has the characteristics of high precision, high load bearing pressure and excellent low speed and heavy friction performance. يتميز المنتج بخصائص عالية الدقة وضغط تحمل عالي وسرعة منخفضة ممتازة وأداء احتكاك ثقيل. It can be widely used in heavy load equipment such as engineering machinery and agriculture and forestry machinery. يمكن استخدامه على نطاق واسع في معدات الحمل الثقيل مثل الآلات الهندسية والآلات الزراعية والغابات.



معلومات تقنية



Max. ماكس. load حمل

ثابتة

350 نيوتن / مم2

ديناميكي

180 نيوتن / مم2

Max. ماكس. speed سرعة

جاف

0.5 م / ث

تشحيم

> 1 م / ث

Max. ماكس. PV (Dry) PV (جاف)

وقت قصير

3.6N / مم2 *·تصلب متعدد

مستمر

1.8 نيوتن / مم2 *·تصلب متعدد

مؤقت.

-50 ℃ ~ + 250 ℃

معامل الاحتكاك

0.03 ~ 0.20

توصيل حراري

42 واط (م · ك)-1

معامل التمدد الحراري

11 * 10-6ك-1

سد صمامات 316 متكلس الفولاذ جلبة رمح تحمل اقتحام غسالات

تحضير وخصائص مركبات التشحيم الذاتي من ألياف ptfe



Polytetrafluoroethylene (PTFE) fiber fabric self-lubricating composite material is a new kind of solid self-lubricating material,PTFE fiber fabric retains the low friction coefficient of PTFE material at the same time, and has a high mechanical strength.Therefore, as the lubrication layer between the inner and outer rings of joint bearing, it is widely used in aerospace, automobile, large machinery and other fields.In this paper, PTFE fiber and Kevlar fiber were used as raw materials to weave PTFE fiber fabric by weaving machine. مادة البولي بروبلين فلورو إيثيلين (PTFE) مواد مركبة ذاتية التشحيم هي نوع جديد من مواد التشحيم الذاتي الصلبة ، يحتفظ نسيج ألياف PTFE بمعامل الاحتكاك المنخفض لمواد PTFE في نفس الوقت ، ولديه قوة ميكانيكية عالية ، لذلك ، مثل التشحيم طبقة بين الحلقات الداخلية والخارجية لمحمل المفاصل ، وهي تستخدم على نطاق واسع في الفضاء والسيارات والآلات الكبيرة والمجالات الأخرى. في هذا الورق ، تم استخدام ألياف PTFE وألياف كيفلر كمواد خام لنسج ألياف ألياف PTFE بواسطة آلة النسيج. After the surface treatment of sodium naphthalene complexate solution, the self-lubricating composite material of PTFE fiber fabric was prepared by phenol-epoxy adhesive and bonding curing treatment of 45# steel.The friction coefficient and wear amount of PTFE fiber and the effect of surface treatment on the friction properties of composites were measured by friction and wear testing machine.The friction surface was characterized by scanning electron microscopy and the friction mechanism was analyzed.The interlining materials of woven fabric and finished fabric are compared and analyzed.The results show that the surface treatment with sodium naphthalene complex solution can strip the F element from the surface of PTFE fiber fabric, enhance its bonding strength with metal, but also reduce the wear resistance of PTFE fiber fabric to a certain extent.And the shorter the surface treatment time is, the smaller the reduction of wear resistance will be.In addition, the surface treatment of so بعد المعالجة السطحية لمحلول مركب النفثالين الصوديوم ، تم تحضير المواد المركبة ذاتية التزييت من نسيج ألياف PTFE بواسطة مادة لاصقة فينول-إيبوكسي ومعالجة رابطة الترابط من فولاذ 45 # ، ومعامل الاحتكاك وكمية التآكل من ألياف PTFE وتأثير السطح تم قياس المعالجة على خصائص الاحتكاك للمركبات بواسطة آلة اختبار الاحتكاك والتآكل ، وتميز سطح الاحتكاك بالمسح المجهري الإلكتروني وتم تحليل آلية الاحتكاك ، وتم مقارنة وتحليل المواد المتداخلة للأقمشة المنسوجة والنسيج النهائي ، وأظهرت النتائج أن يمكن للمعالجة السطحية بمحلول مركب النفثالين الصوديوم أن تجرد العنصر F من سطح نسيج ألياف PTFE ، وتعزز قوته الترابطية بالمعدن ، ولكنها تقلل أيضًا من مقاومة تآكل نسيج ألياف PTFE إلى حد معين. وأقصر وقت المعالجة السطحية هو ، كلما كان الحد من مقاومة التآكل أصغر ، بالإضافة إلى المعالجة السطحية لذلك dium naphthalene complex solution has little effect on aramid fiber and Kevlar fiber.After surface treatment for 5min, the friction surface of the sample produced more debris and abrasive wear.The higher the content of PTFE fiber in the self-woven fabric, the better the anti-wear performance of the fabric. محلول مركب النفثالين ديوم له تأثير ضئيل على ألياف الأراميد وألياف الكيفلار ، وبعد المعالجة السطحية لمدة 5 دقائق ، ينتج سطح الاحتكاك للعينة مزيدًا من الحطام والتآكل ، وكلما زاد محتوى ألياف PTFE في النسيج المنسوج ذاتيًا ، كان ذلك أفضل أداء مضاد للتآكل من القماش. For the fabric with 30% fiber content, the higher the friction speed is, the higher the friction coefficient is.On the contrary, for fabrics with 80% PTFE fiber content, the higher the friction speed, the lower the friction coefficient. بالنسبة للنسيج الذي يحتوي على 30٪ من الألياف ، كلما زادت سرعة الاحتكاك ، كلما زاد معامل الاحتكاك ، وعلى العكس من ذلك ، بالنسبة للأقمشة التي تحتوي على 80٪ من محتوى الألياف PTFE ، كلما زادت سرعة الاحتكاك ، كلما انخفض معامل الاحتكاك.


VSB-36 البطانةالبطانات محمل الانزلاق ، واضعة عادي بدون زيت

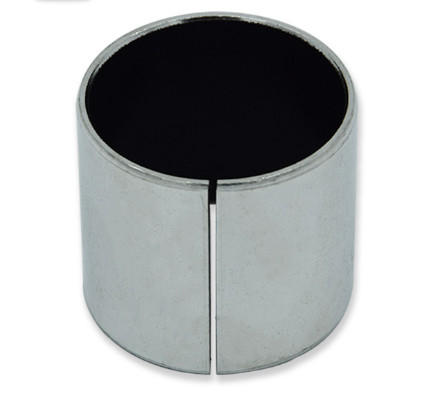

الفولاذ المقاوم للصدأ 316 + PTFE / نسيج



تنطبق على أجزاء النفط أو الوقود عمل أصعب ، ومقاومة التآكل ، ومعامل منخفض للاحتكاك ، والعمر الطويل: الأداء العام الجيد.



It is of oil resistant, acid resistant, alkali resistant and seawater resistant, more over, there is no lead in the PTFE surface layer and so is particularly fit for application in food machinery, alkali flow meters, pumps motion elements in pharmaceutical machines, printing machines chemical engineering machines and other ocean industry. إنها مقاومة للزيت ، ومقاومة للأحماض ، ومقاومة للقلويات ومقاومة لمياه البحر ، وأكثر من ذلك ، لا يوجد الرصاص في طبقة سطح PTFE ، وبالتالي فهي مناسبة بشكل خاص للتطبيق في آلات الغذاء ، وعدادات التدفق القلوي ، وعناصر حركة المضخات في الآلات الصيدلانية ، والطباعة آلات آلات الهندسة الكيميائية وصناعة المحيطات الأخرى. The bushing is a triple layers composites one, the base material is stainless steel back and a film of heat resistant power filled PTFE being calendered onto the sintered spherical bronze interlayer. الجلبة عبارة عن مركبات ثلاثية الطبقات واحدة ، والمواد الأساسية هي من الفولاذ المقاوم للصدأ الخلفي وفيلم من الطاقة المقاومة للحرارة المملوءة PTFE يتم تقويمها على الطبقة البينية البرونزية الكروية الملبدة.



سد صمامات 316 متكلس الفولاذ جلبة رمح تحمل اقتحام غسالات

التوافر

تحمل النماذج المتاحة في الأبعاد القياسية



· شجيرات أسطوانية

· الشجيرات ذات الحواف

· ألواح منزلقة

· غسالات الدفع

· غسالات ذات حواف
