الصين البرونزية غليتلاغر الصانع

قفل ذراع التعامل مع فراشة صمام البطانة الألياف الزجاجية والفولاذ المقاوم للصدأ 316 مع TFE بطانة

تفاصيل المنتج:
مكان المنشأ: صمام جلبة الصانع
اسم العلامة التجارية: Straight Sleeve Bore Bushings
إصدار الشهادات: wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance
رقم الموديل: وتشمل تطبيقات البطانة كم الصمامات ، وأنظمة الرش النار التجارية ، والخلاطات ، والخلاطات ، يدور ، وبثق
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 قطعة / قطع
الأسعار: Negotiable
تفاصيل التغليف: تغليف الصادرات القياسية
وقت التسليم: 1~ 2 أسابيع
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: صمام سبليت الصلب البطانات رمح محامل الموردين

معلومات تفصيلية

مترالي: كارتون فولاذ ، برونز ، PTFE تصفيح: قصدير أو نحاس
صفة مميزة: محامل عادية قليلة الصيانة وخالية من الصيانة نوع: الشجيرات أو الشجيرات الياقة أو الغسالات أو الشرائط أو التصميمات الخاصة
بحجم: حجم قياسي متاح جودة: OEM
ميناء: شنغهاي تطبيق: جلبة الصمامات الروك في DIN1494

منتوج وصف

يتكون VIIPLUS المصنوع للطلب من محامل انزلاق الصين من نسيج PTFE منسوج مع ألياف تقوية مطبقة على فولاذ معدني أو دعامة غير قابلة للصدأ.







VIIPLUS CHINA SELF-LUBRICATING BEARINGS are typically used in valves, hydro power equipment, lifting equipment and many other applications. عادة ما تستخدم محامل تشحيم الذاتي في الصين في الصمامات ومعدات الطاقة المائية ومعدات الرفع والعديد من التطبيقات الأخرى. Valve manufacturers value the TEX stainless steel and يقدر مصنعو الصمامات الفولاذ المقاوم للصدأ تكس PTFE الدرجات بسبب قدرتها العالية على تحمل الحمل والمقاومة الكيميائية.



قطع غيار ومُحامل الارتداء: محامل جذعية: مصنوعة من الألياف الزجاجية و 316 فولاذ مقاوم للصدأ مع بطانة TFE



  • درجة حرارة عالية وقدرات التحميل

  • معامل الاحتكاك المنخفض

  • مقاومة كيميائية ممتازة

  • زلة عصا منخفضة جدا

الصمام البطانة الروك في DIN1494

BUTTERFLY VALVE BUSHINGS | الفراغات صمامات الفراشة | Self-Lubricating Bearings - Fiber glide bushings محامل التشحيم الذاتي - البطانات الإنزلاقية من الألياف

استخدام محمل التشحيم الذاتي في BUTTERFLY VALVE BUSHINGS & Bearings يوفر خيارًا مثبتًا بسهولة للصمامات المرهقة أو المتعددة المزلاج أو الصمامات ذات الشفة من نوع العروة.



مزايا محامل التشحيم الذاتي عالية الأداء


تستخدم المحامل الخالية من الصيانة في السوائل الهيدروليكية الشائعة والعديد من أنواع ظروف مستحلب الماء ، ومناسبة لمضخات الريشة والتروس ومضخات الغطاس والمحركات. بالإضافة إلى خصائص الاحتكاك الممتازة ومقاومة التآكل ، فهي مستقرة وموثوقة تحت الأحمال المطلوبة والسرعات ، مما يجعلها مناسبة للعديد من التطبيقات الهيدروديناميكية.

تطبيق

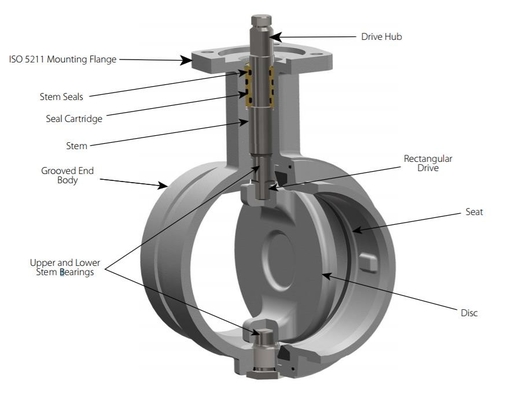

يوجه محمل الغطاء ومحمل المقعد المدمج مجموعة الساق من أجل المحاذاة الدقيقة للمقعد.
للاستخدام في أنظمة الصلب الكربوني والحديد الدكتايل والأنابيب البلاستيكية.

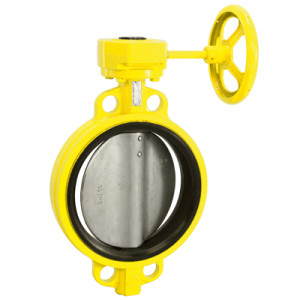

قفل رافعة مقبض البطانات صمام فراشة



التعامل مع هيكل صمام فراشة بسيط ، صغير الحجم ، وخفيف الوزن ، فقط عدد قليل من الأجزاء.الحاجة فقط للتدوير 90 درجة يمكن فتح وإغلاق سريع ، عملية بسيطة ، في نفس الوقت ، يتميز الصمام بخصائص جيدة للتحكم في التدفق. هو في وضع مفتوح بالكامل ، سمك لوحة الفراشة هو المقاومة الوحيدة عندما يتدفق الوسط عبر جسم الصمام ، وبالتالي فإن انخفاض الضغط من خلال الصمام صغير جدًا ، لذلك يتمتع بخصائص أفضل للتحكم في التدفق.



وصف

متوفر بدون مقبض ، مع مشغل تروس ، مع مقبض قفل ذراع وتوقف للذاكرة أو مع مقبض 10 وضعية وذاكرة



VIIPLUS هي واحدة من الشركات المصنعة للبطانات والصمامات مع مصنع الصمامات المتقدم في الصين الذي يمكنه تغطية إنتاج البطانات الكاملة من أجل تلبية متطلبات ومتطلبات عملائنا.



جميع محامل التشحيم الذاتي للصمام الداخلي هي محامل انزلاقية ، المادة بأكملها استخدام بطانة PTFE من الفولاذ الكربوني.


Our bushings & bearing product range is covering many valve types like: gate, globe, check, ball, butterfly, nuclear, subsea, control, safety valve & wellhead equipment. تغطي مجموعة منتجاتنا من البطانات والمحامل العديد من أنواع الصمامات مثل: البوابة ، الكرة الأرضية ، الشيك ، الكرة ، الفراشة ، النووية ، تحت الماء ، التحكم ، صمام الأمان ومعدات رأس البئر. All the indicated valve bushings range is being operated within different industries. يتم تشغيل جميع مجموعة البطانات المشار إليها في صناعات مختلفة. The bushings majority is being used in the oil & gas, offshore, chemical, power, nuclear, mining and air separation industry. يتم استخدام أغلبية البطانات في صناعة النفط والغاز والبحرية والكيميائية والطاقة والنووية والتعدين وفصل الهواء.

VIIPLUS is able to provide a complete solution of industrial valves bushings with a fully traceable and in-house quality control system. VIIPLUS قادرة على توفير حل كامل لجلب الصمامات الصناعية مع نظام مراقبة جودة يمكن تتبعه بالكامل وفي المنزل. VIIPLUS proven stable quality, reliability and performance. أثبتت VIIPLUS الجودة والموثوقية والأداء المستقر.

يوفر خيارًا مثبتًا بسهولة للصمامات ذات الحواف المرهقة أو متعددة البرغي أو ذات الشفاه

Sizes from 14 – 24″ | أحجام من 14 - 24 ″ | DN350 ??DN600 DN350 ؟؟ DN600

Pressures up to 300 psi | ضغوط تصل إلى 300 رطل لكل بوصة مربعة | 2068 kPa | 2068 كيلو باسكال | 21 bar 21 بار

VIIPLUS coiled steel journal bearings are designed to meet industry standards for self-lubricating bushings. تم تصميم محامل مجلة الصلب الملفوفة VIIPLUS لتلبية معايير الصناعة لجلب التشحيم الذاتي. They provide all of the advantages of bushings at minimum cost. توفر جميع مزايا البطانات بأقل تكلفة. Carbon steel is normaly used as a backing material, with the external surface plated to resist corrosion. يستخدم الكربون الصلب بشكل طبيعي كمادة داعمة ، مع سطح خارجي مطلي لمقاومة التآكل. Other metals can be supplied upon special order. يمكن توريد معادن أخرى بناء على طلب خاص. Typical applications include automotive vehicles, farm equipment, contruction and material handling equipment. وتشمل التطبيقات النموذجية السيارات والسيارات والمعدات الزراعية ومعدات التعامل مع المواد. VIIPLUS BUSHINGS can also be supplied for special applications-consult Transport Dynamics Engineering Department. يمكن أيضًا توفير VIIPLUS BUSHINGS للتطبيقات الخاصة - استشر قسم هندسة ديناميكيات النقل.

قفل ذراع التعامل مع فراشة صمام البطانة الألياف الزجاجية والفولاذ المقاوم للصدأ 316 مع TFE بطانة


VIIPLUS bushes are produced in a lightweight, compact material with minimum bulk, simplifying shaft assembly. يتم إنتاج شجيرات VIIPLUS من مادة خفيفة الوزن وصغيرة الحجم مع الحد الأدنى من الكتلة ، وتبسيط تجميع العمود. Featuring high-level chemical resistance, shafts can be covered or plated with materials resistant against chemically aggressive liquids, gas or solids, through the application of an additional galvanic layer. تتميز بمقاومة كيميائية عالية المستوى ، يمكن تغطية أو تطويل الأعمدة بمواد مقاومة ضد السوائل أو الغاز أو المواد الصلبة العدوانية كيميائيًا ، من خلال تطبيق طبقة كلفانية إضافية. This type of bush does not require lubrication and its operating temperature is between -195°C and +280°C. لا يتطلب هذا النوع من الأدغال تزييتًا ودرجة حرارة تشغيله تتراوح بين -195 درجة مئوية و + 280 درجة مئوية.





محامل الانزلاق الجاف (PTFE)


فولاذ + مسحوق برونزي + PTFE / ليف (DU)



صفة مميزة:

الوظيفة الأساسية:

  • استيعاب ونقل القوى الراديكالية

  • تثبيت المكونات المتحركة لبعضها البعض

  • ضمان دقة التوجيه مع الحركات الشعاعية والمحورية طوال عمر الخدمة بالكامل

Material is designed to operate without supplemental lubrication and will perform excellent when lubrication is present. تم تصميم المواد للعمل بدون تزييت إضافي وستكون ذات أداء ممتاز عند وجود التشحيم. Low friction, low wear rate, good sliding characteristics and very low absorption are a few of the features of this material. احتكاك منخفض ، ومعدل تآكل منخفض ، وخصائص انزلاق جيدة وامتصاص منخفض للغاية هي عدد قليل من ميزات هذه المواد. VSB-10 bushings will support rotary, linear and oscillating motion. ستدعم البطانات VSB-10 الحركة الدورانية والخطية والمتذبذبة.


قفل ذراع التعامل مع فراشة صمام البطانة الألياف الزجاجية والفولاذ المقاوم للصدأ 316 مع TFE بطانة

مميزات


1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. PTFE / سمك خليط الألياف 0.01 ~ 0.03mm. It is the contact surface for the rotating shaft. إنه سطح التلامس للعمود الدوار. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. تتحد أجزاء دقيقة من طبقة PTFE والمواد البرونزية الملبدة لإنشاء طبقة تشحيم صلبة ، والتي تغطي العمود.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. سماكة مسحوق البرونز الملبد 0.20 * 0.35mm ، تركيبة خاصة من النحاس المسحوق حرارياً على الفولاذ المسند. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.


3. Low-carbon steel backing. 3. دعم منخفض الكربون الصلب. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي استقرارًا استثنائيًا وخصائص حمل وتبديد للحرارة.



معلومات تقنية

الكربون الصلب + مسحوق النحاس + (PTFE + Pb + حشو)

الهيكل والتكوين

  • معدن - بوليمر مركب مواد التشحيم الذاتي

  • ظهر من الصلب + منبر من البرونز المسامي +

  • PTFE + رصاص

المجهرية




قفل ذراع التعامل مع فراشة صمام البطانة الألياف الزجاجية والفولاذ المقاوم للصدأ 316 مع TFE بطانة

طبقة منزلقة
PTFE + رصاص

اللبيدة البرونزية المسامية
دعم الصلب




اداء التشغيل

جاف

جيد جدا

مشحم بالزيت

حسن

شحم مشحم

معرض

مشحم بالماء

معرض

سائل العملية مشحم

معرض



حسب ظروف التشغيل

Max. ماكس. load حمل

ثابتة

250 نيوتن / مم 2

ديناميكي

140 نيوتن / مم 2

Max. ماكس. speed سرعة

جاف

2 م / ث

تشحيم

> 2 م / ث

Max. ماكس. PV (Dry) PV (جاف)

وقت قصير

3.6N / مم 2 * · م / ث

مستمر

1.8N / مم 2 * · م / ث

مؤقت.

-195 ℃ ~ + 280 ℃

معامل الاحتكاك

0.03 ~ 0.20

توصيل حراري

42 واط (م · ك) -1

معامل التمدد الحراري

11 * 10-6 ك -1

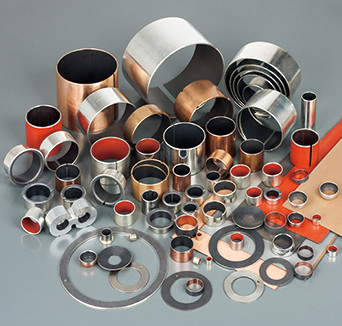

التوفر



تحمل النماذج المتاحة في الأبعاد القياسية
· شجيرات أسطوانية
· الشجيرات ذات الحواف
· غسالات الدفع
· غسالات ذات حواف
· ألواح منزلقة



تتوفر المحامل العادية مثل الشجيرات أو الشجيرات ذات الياقات أو الغسالات أو الشرائط أو التصاميم الخاصة.


المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، نصف البطانات ، الأشكال الخاصة التي تم الحصول عليها عن طريق الختم أو الرسم العميق ، تصميمات البطانة المخصصة


تطبيقات نموذجية


يتم استخدام شجيرات viiplus في تطبيقات مختلفة ، على سبيل المثال:
* المركبات الهيدروليكية.
* السيارات ؛
* دراجات نارية؛
* الآلات الزراعية ؛
* آلات النسيج؛
* ماكينات الطباعة ؛
* معدات الجمباز وأكثر من ذلك ؛
* إلخ.



بدء الخاص بك
المشروع مع مهندس تطبيقات

DU البطانة ، وإذ تضع DU ، وإذ تضع خط ، البطانة المغلفة Ptfe ، DX بوش ، وإذ تضع DX
