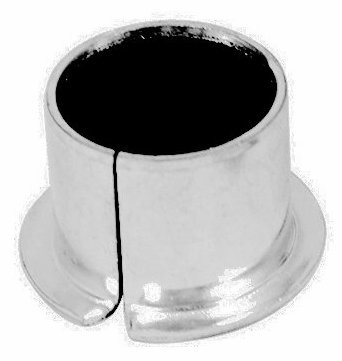

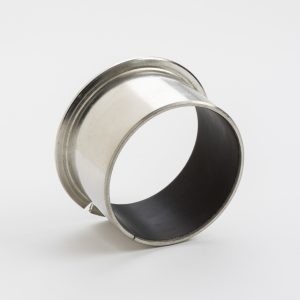

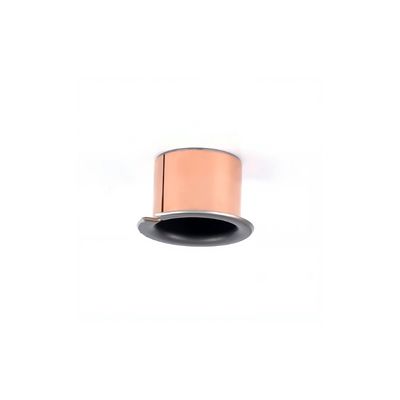

DIN1494 / ISO3547 انزلاق جلبة ملفوفة شفة جلبة
مكان المنشأ | شفة البطانات الصانع |
---|---|
اسم العلامة التجارية | Met Garlock Bearings (GGB) China Bushing |
إصدار الشهادات | DIN1709 |
رقم الموديل | نوع البطانة: محامل ذات حواف ، في عرض شفة ، مواد PTFE |
الحد الأدنى لكمية | قابل للتفاوض |
الأسعار | bearings metric sizes,thrust washers,flanged bearings Suppliers |
تفاصيل التغليف | تفاصيل التعبئة عن برفومنس مستقر جلبة |
وقت التسليم | 7~ 20 يوما |
شروط الدفع | دولارات ترينيداد وتوباغو مقدما |
القدرة على العرض | 100000 قطعة قطعة/يوميا |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمترالي | كارتون فولاذ ، برونز ، PTFE | تصفيح | قصدير أو نحاس |
---|---|---|---|
صفة مميزة | محامل عادية قليلة الصيانة وخالية من الصيانة | اكتب | الشجيرات أو الشجيرات الياقة أو الغسالات أو الشرائط أو التصميمات الخاصة |
بحجم | حجم قياسي متاح | جودة | OEM |
ميناء | شنغهاي | تحمل سعر المصنع جلبة | tiffany@viiplus.com |
الشركة المصنعة لجلبة تحمل التشحيم الذاتي | https://www.viiplus.com/ | العنصر | bucha sinterizada flangeada |
تسليط الضوء | شفة محامل التشحيم الذاتي | تسليط الضوء | شفة الأكمام تحمل جلبة مصنعين |
شفة تحمل جلبة | manufactures flange bearing dry slide bushings in various designs and from different materials. | شجيرات شفة | البطانات ذات الحواف (المركبة) ، اعتمادًا على قطر التجويف d: قطر الشفة |
بوش المصنعين الموردين الموردين المصدرين | plain bearings. محامل عادي. Long, maintenance-free service, manufactures bushings i | ||
تسليط الضوء | جلبة شفة تفلون,محمل ذو حواف متري,محمل ذو حواف DIN1494 |
معدن بوليمر مضاد للاحتكاك محامل عادية ذاتية التشحيم محامل أسطوانية مضخات الخرسانة PTFE | VSB-10
1والقطر الداخلي للجلبة | |||
بشكل عام ، يعتمد القطر الداخلي للجلبة على قطر محور التزاوج. | |||
2وطول البطانة | |||
يعتمد طول الجلبة على حجم سطح تحمل الضغط.كلما طالت الجلبة ، قل الضغط على السطح ، ولفترة أطول | |||
جلبة ، يتم تقليل الحمل على البطانة نسبيًا.ولكن في نفس الوقت ، قد يؤدي ذلك إلى انحراف الاتصال أو انخفاض كفاءة التبريد وبالتالي تقصير | |||
عمر خدمة البطانة.على العكس من ذلك ، إذا كان طول الجلبة قصيرًا جدًا ، فقد يتدفق شحم التشحيم بسرعة من الجلبة.لذلك ، بالكاد | |||
تشكل طبقة شحوم وبالتالي تقل قدرة البطانة. | |||
مقارنة بين تأثير L / d على البطانات ، وخاصة البطانات الزيتية | |||
جلبة قصيرة (d> L) | عناصر المقارنة | جلبة طويلة (d <L) | |
صغير | القوة على فيلم النفط | رائعة | |
قوي | قدرة التبريد | ضعيف | |
لا يمكن أن تكون عالية جدا | ضغط السطح | يمكن أن تكون عالية | |
عالي | الأمان ضد ضرب الانحراف | قليل | |
ضعيف | صلابة جلبة | قوي | |
أسبوع | القدرة على امتصاص الصدمات | قوي | |
صغير | فضاء | كبير | |
3وسمك جلبة | |||
تكمن الميزة الرئيسية للبطانات القياسية ذاتية التشحيم المركبة في سمك جدارها الرقيق.يمكن أن يكون السماكة القياسية 0.5 مم2، 0.75 ملم2، 1.0 مم2و | |||
1.5 ملم2، 2.0 مم2، 2.5 مم2. | |||
في تصميم سمك البطانة الانزلاقية غير القياسية ، يمكن للمصمم استشارة النسبة التالية من SB و D. | |||
أ) بالنسبة للجلبة المعدنية الانزلاقية ذات سماكة الجدار الرقيق ، فإن النسبة بين SB و D تساوي 0.03 ~ 0.06. | |||
ب) بالنسبة للجلبة المعدنية الانزلاقية ذات سماكة الجدار الرقيق ، فإن النسبة بين SB و D تساوي 0.08 ~ 0.12 | |||
ج) بالنسبة للبطانات المنزلقة البلاستيكية ، فإن النسبة بين SB و D تساوي 0.1 ~ 0.12 | |||
4وشطب جلبة | |||
من أجل تسهيل التثبيت وتجنب حمل الانحراف ، يجب أن تكون الجلبة مشطوفة داخليًا وخارجيًا في اتجاه طولها.البعد من | |||
تظهر الشطب في الشكل التالي. | |||
سمك الحائط | بعد شطب | البعد الشطب الداخلي | |
<0.5 | مصقول لدغ | مصقول لدغ | |
0.75 | 0.5 ± 0.3 × 20 درجة | 0.3 + 0.2 × 45 درجة | |
1.0 | 0.6 ± 0.3 × 20 درجة | 0.3 + 0.2 × 45 درجة | |
1.5 | 0.6 ± 0.3 × 20 درجة | 0.4 + 0.2 × 45 درجة | |
2.0 | 1.2 ± 0.3x20 درجة | 0.6 + 0.2 × 45 درجة | |
2.5 | 1.8 ± 0.3x20 درجة | 0.6 + 0.2 × 45 درجة |
ملامح سلسلة محامل التشحيم الخالية من الزيت
1 ، لا تزييت بالزيت أو تزييت أقل بالزيت ، لا يمكن استخدامها للتزود بالوقود أو يصعب إعادة التزود بالوقود في المكان ، ويمكن استخدامها في الصيانة أو صيانة أقل.
2 ، مقاومة التآكل ، معامل الاحتكاك ، الخدمة الطويلة في الحياة.
3 ، هناك كمية مناسبة من البلاستيك المرن ، يمكن أن تضغط على التوزيع في سطح ملامس عريض ، وتحسن قدرة التحمل.
4 ، معامل الاحتكاك الثابت والديناميكي مشابه للزحف بسرعة منخفضة للتخلص ، وذلك لضمان دقة العمل الميكانيكي.
5 ، يمكن أن تقلل من الاهتزاز الميكانيكي ، والحد من الضوضاء ، ومنع التلوث ، وتحسين ظروف العمل.
6 ، أثناء العملية ، يمكن أن تشكل فيلم نقل ، تلعب دورًا في حماية عمود الطحن ، بدون ظاهرة محور العضة.
7 ، لمتطلبات صلابة عمود الطحن ، منخفضة ، لا يمكن إطفاءها ويمكن استخدام العمود المقسى ، مما يقلل من صعوبة معالجة الأجزاء ذات الصلة.
محامل عادية مضادة للاحتكاك من المعدن والبوليمر
- محامل منزلقة جافة ملفوفة (PTFE)
- فولاذ + مسحوق برونزي + PTFE / ألياف (DU)
- مبطنة بـ PTFE (لا تحتاج إلى صيانة) ، محامل عادية أو ذات حواف مشحمة ذاتيًا ، غسالة دفع وشريط ، غلاف من الصلب الكربوني بطبقة برونزية ملبدة مملوءة بـ PTFE
مخطط حجم جلبة دو
دي (مم) | هل (مم) | Sfl (مم) | Dfl (مم) | ب (مم) | تحمل | الفتحة | أكبر قطر (مم) | القطر الأدنى (مم) | أقصى خلوص (مم) | الحد الأدنى للتخليص (مم) | |
BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
تطبيقات نموذجية
مضخات الخرسانة محامل عادية Gleitlager
مميزات
VSB-10 جلبة مركبة متعددة الطبقات ذاتية التشحيم
- مادة جلبة مناسبة للتطبيقات المشحمة
- توفر البطانات ذاتية التشحيم تآكلًا جيدًا للغاية وأداء احتكاك منخفضًا على نطاق واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجاف
- محمل مضاد للاحتكاك مناسب للحركات الخطية والمتذبذبة والدوارة
- تم تصميم المواد للعمل بدون تزييت إضافي وستعمل بشكل ممتاز عند وجود التزييت.الاحتكاك المنخفض ، ومعدل التآكل المنخفض ، وخصائص الانزلاق الجيدة ، والامتصاص المنخفض للغاية هي بعض ميزات هذه المادة.ستدعم البطانات VSB-10 الحركة الدورانية والخطية والمتذبذبة.
بنية
1. سمك خليط PTFE / الألياف 0.01 ~ 0.03 مم.إنه سطح التلامس للعمود الدوار.تتحد الأطراف الدقيقة لطبقة PTFE والمادة البرونزية الملبدة لتكوين طبقة تشحيم صلبة تغطي العمود.
2. سمك مسحوق البرونز الملبد 0.20 * 0.35 مم ، تركيبة خاصة من مسحوق النحاس منصهر حرارياً في دعامة الفولاذ.تعمل طبقة التلامس هذه كمرساة لطبقة PTFE وتجري التراكم الحراري بعيدًا عن أسطح المحمل.
3. دعم من الصلب منخفض الكربون.من خلال وضع أساس البطانات ، يوفر الجزء الخلفي الفولاذي ثباتًا استثنائيًا وتحمل الأحمال وخصائص تبديد الحرارة.
معلومات تقنية
الكربون الصلب + مسحوق النحاس + (PTFE + الرصاص + حشو)
الهيكل والتكوين
· مادة التزييت الذاتي المركبة من المعدن والبوليمر
· ظهر فولاذي + تلبيد برونز مسامي +
· PTFE + الرصاص
القطع المجهري
طبقة منزلقة |
اداء التشغيل | |
جاف | حسن جدا |
مشحم بالزيت | حسن |
دهن مشحم | عدل |
مشحم بالماء | عدل |
سائل العملية مشحم | عدل |
معلومات تقنية
الأعلى.حمل | ثابتة | 250 نيوتن / مم2 |
متحرك | 140N / مم2 | |
الأعلى.سرعة | جاف | 2 م / ث |
تشحيم | > 2 م / ث | |
الأعلى.PV (جاف) | وقت قصير | 3.6N / مم2 *·تصلب متعدد |
مستمر | 1.8 نيوتن / مم2 *·تصلب متعدد | |
مؤقت. | -195 درجة مئوية ~ + 280 درجة مئوية | |
معامل الاحتكاك | 0.03 ~ 0.20 | |
توصيل حراري | 42 واط (م · ك)-1 | |
معامل التمدد الحراري | 11 * 10-6ك-1 |
التوفر
أشكال المحامل متوفرة بأبعاد قياسية
· شجيرات أسطوانية
· شجيرات ذات حواف
· غسالات الدفع
· غسالات ذات حواف
· لوحات منزلقة
بدء الخاص بك
مشروعمع مهندس التطبيق
جلبة DU ، محمل DU ، محمل خط ، جلبة مطلية بـ Ptfe ، DX Bush ، DX Bearing
VIIPLUS توفر جميع أنواع العينات الإلكترونية للعملاء ، كتالوج محامل مركب من المعدن والبوليمر!
فيبلوس المنتجات تستخدم على نطاق واسع في جميع المجالات الصناعية
تستخدم على نطاق واسع في الصناعات الهيدروليكية والهوائية ، وصناعة أدوات آلة تزوير ، وصناعة آلات البلاستيك ، وآلات الرفع والمناولة ، وآلات الموانئ ، والمكاتب ، وآلات اللياقة البدنية ، وآلات النسيج ، وتغليف المواد الغذائية ، وآلات التعبئة ، والآلات الكيميائية ، والطباعة والتغليف ، وآلات صنع الورق ، السيارات والسكك الحديدية والقاطرات البخارية وصناعات بناء السفن والمكابس والآلات المعدنية وآلات البناء وما إلى ذلك.
