الصين البرونزية غليتلاغر الصانع

PAP10 PAP20 مسارات انزلاق جافة ممرات خطاطيف PAS المواد اللازمة لشاحنات الرافعات الطرفية والمحطات الطرفية

تفاصيل المنتج:
مكان المنشأ: صنع حسب الطلب من الصين
اسم العلامة التجارية: REPLACEMENT GARLOCK BEARINGS (GGB)
إصدار الشهادات: STANDARD DIN 1494, ISO 3547 BUSHING
رقم الموديل: المعادن / البوليمر مركب محامل عادي شفة الأكمام عادي
شروط الدفع والشحن:
الحد الأدنى لكمية: ترتيب جلبة عبر الإنترنت ، حجم الأسهم لا كمية موك
الأسعار: NEGOTIABLE,CHEAP PRICES
تفاصيل التغليف: الكرتون ، حالة خشبية ، متطلبات محددة
وقت التسليم: 3-20 يوما
شروط الدفع: TT مقدما ، L / C ، ويسترن يونيون
القدرة على العرض: التشحيم الذاتي أبعاد التسامح • مخصص البطانات الجمعية • انزلاق محامل الموردين

معلومات تفصيلية

مترالي: شرائط فولاذية + برونزية مسامية + شرائح PTFE تصفيح: قصدير أو نحاس
ميزات: تطبيقات منخفضة الصيانة ومشحمة نوع: الشجيرات ملفوفة ، وإذ تضع شفة ، غسالة التوجه
الانتهاء: مطلي بالقصدير ، مطلي بالنحاس الاستخدام الخاص:: صفيحة فولاذية عالية القوة
تطبيق: آلات الطباعة والصباغة والآلات المستخدمة في صناعة المحيطات ، إلخ.

منتوج وصف

Dry Sliding Bearings | محامل منزلقة جافة | Coiled Steel Backing PTFE Bushing لفائف الفولاذ المقاوم للصدأ

محامل عادية ، محامل كم ، محامل كم ذات حواف ومحامل دفع مصنوعة حسب الطلب من الصين. بالنسبة لقطر العمود ، الطول ، الحمولة الديناميكية الشعاعية ، ID ، لمعرف الإسكان ، OD ، درجة الحرارة القصوى ، ابحث عن البطانات الأكمام.

VIIPLUS plain bearings is the complete source for your Sleeve Bushing & Self -Lubricating Bearings products. المحامل العادية VIIPLUS هي المصدر الكامل لمنتجات محامل جلبة البطانة والتشحيم الذاتي. Order online for stock size and custom sizes.With no moving parts, plain bearings are the simplest type of bearing. اطلب عبر الإنترنت للحصول على حجم المخزون والأحجام المخصصة. مع عدم وجود أجزاء متحركة ، فإن المحامل العادية هي أبسط نوع من المحمل. Compared to ball and roller bearings, they generally handle higher temperatures and perform better in dirty environments. مقارنةً بالمحامل الكروية والأسطوانية ، فإنها تتعامل بشكل عام مع درجات حرارة أعلى وتعمل بشكل أفضل في البيئات المتسخة.

رافعات الميناء والرافعات الطرفية جلبة للرياح الشديدة والأشعة فوق البنفسجية والمياه المالحة ودرجات الحرارة القصوى



Plain bearing materials PAP10 PAP20 bush Plain bearing Strips, Slide paths PAS Strips Material in detail DU Strip Metric Streifen, Gleitbahnen | مواد تحمل عادية PAP10 PAP20 bush Strain تحمل شرائط ، مسارات منزلقة PAS Strips مادة بالتفصيل DU Strip Metre Streifen، Gleitbahnen | VSB-10 VSB-10




شرائط VSB-10 ، مسارات الانزلاق PAS


مسحوق فولاذي + برونز + شرائط PTFE / ألياف (DU)


لجميع الصناعة العالمية

توفير منتجات تشحيم ذات جودة عالية





ملفوفة الصلب التشحيم الذاتي محامل سلسلة انزلاق Oilless


مميزات



VSB-10 Streifen ، Gleitbahnen PAS
Strips PAS are available as an even material section. تتوفر شرائط PAS كقسم متساوي. This material section can be used to make sliding elements in a variety يمكن استخدام قسم المواد هذا لصنع عناصر منزلقة في مجموعة متنوعة
من الأشكال.

PAP10 PAP20 مسارات انزلاق جافة ممرات خطاطيف PAS المواد اللازمة لشاحنات الرافعات الطرفية والمحطات الطرفية

جدول المحتويات
معلومات جوهرية
إنتاج محمل عادي
الخصائص: خالية من الصيانة وقوية
تكوين الخامات
نماذج وجداول الأبعاد
معلومات اكثر

عادي تحمل مادة DU إنتاج



التصاميم القياسية:


Cylindrical bushes





الشجيرات PAP ...

شجيرات أسطوانية

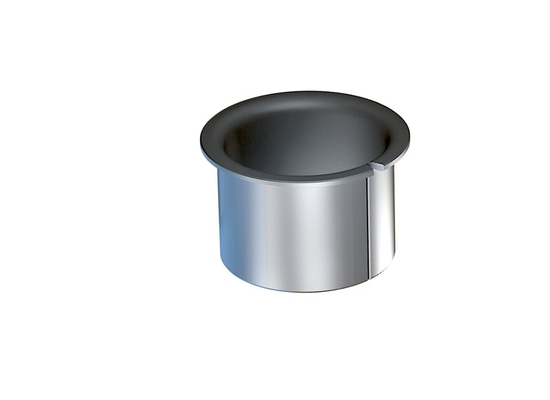

Collar bushes



بطانات شفة PAF ..

شجيرات الياقة




Thrust washers



غسالات الدفع PAW ..

غسالات الدفع




Strips



شرائط





خصائص مواد شرائط VSB-10

  • ميل منخفض للغاية للانزلاق
  • ارتداء منخفض
  • مقاومة كيميائية جيدة
  • قيمة احتكاك منخفضة
  • لا يوجد ميل للحام للمعادن
  • مقاوم للغاية للتورم
  • لا يمتص الماء



مجالات التطبيق المفضلة

  • تشغيل بدون صيانة في ظروف التشغيل الجاف
  • الحركات الدوارة أو المتذبذبة
  • تصل سرعته إلى 2 م / ث
  • حركات خطية
  • نطاق درجة الحرارة -200 درجة مئوية إلى 280 درجة مئوية



تكوين الخامات

شرائط تكوين المواد

  • نظام الطبقات 10 srtips

    1. طبقة التشغيل

    مصفوفة PTFE مع عامل يستكثر¹
    سمك الطبقة [مم]: max. ماكس. 0.03 0.03

    2. طبقة منزلقة

    قصدير من البرونز
    سمك الطبقة [مم]: 0.20 - 0.35
    حجم المسام [٪]: approx. تقريبا. 30 30

    3. العودة

    صلب
    سمك الصلب [مم]: متغير
    صلابة الفولاذ [HB]: 100-180





    1 تمتلئ مسام الطبقة الانزلاقية أيضًا بكتلة التشحيم هذه.


    نماذج وجداول الأبعاد

    مع ظهر فولاذي ، بدون صيانة



    PAP10 PAP20 مسارات انزلاق جافة ممرات خطاطيف PAS المواد اللازمة لشاحنات الرافعات الطرفية والمحطات الطرفية



إذا تم استخدام أقسام المواد هذه لإنشاء مسارات شرائح ، فإن لها الوظائف الرئيسية التالية:

  • امتصاص ونقل القوى التي تعمل عموديا على سطح الجري
  • تثبيت المكونات المتحركة لبعضها البعض
  • ضمان دقة التوجيه للحركات المحورية طوال فترة الخدمة بأكملها
تتوفر الشرائط في مجموعتين من المواد:
  • مجموعة المواد P1 للتطبيقات الخالية من الصيانة والتشغيل الجاف
  • مجموعة المواد P2 للتطبيقات منخفضة الصيانة والتشحيم
للحصول على مزايا كل مجموعة والمساعدة في تحديد مجموعة المواد الأفضل للاستخدام المناسب ، يرجى الرجوع إلى المعلومات المقدمة في القسم الشجيرات الأسطوانية وبطانات الشفة وغسالات الدفع.
VSB-10 فولاذ + مسحوق برونزي + PTFE / جلبة ألياف (DU)

· مادة جلبة مناسبة للتطبيقات المشحمة
· توفر البطانات ذاتية التشحيم تآكلًا جيدًا للغاية وأداء احتكاك منخفضًا على نطاق واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجافة
· محمل مضاد للاحتكاك مناسب للحركات المتذبذبة والدائرية

Material is designed to operate without supplemental lubrication and will perform excellent when lubrication is present. تم تصميم المواد للعمل بدون تزييت إضافي وستكون ذات أداء ممتاز عند وجود التشحيم. Low friction, low wear rate, good sliding characteristics and very low absorption are a few of the features of this material. احتكاك منخفض ، ومعدل تآكل منخفض ، وخصائص انزلاق جيدة وامتصاص منخفض للغاية هي بعض ميزات هذه المادة. VSB-10 bushings will support rotary, linear and oscillating motion. ستدعم البطانات VSB-10 الحركة الدورانية والخطية والمتذبذبة.


الصرامة



1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. PTFE / سمك خليط الألياف 0.01 ~ 0.03mm. It is the contact surface for the rotating shaft. إنه سطح التلامس للعمود الدوار. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. تتحد أجزاء دقيقة من طبقة PTFE والمواد البرونزية الملبدة لإنشاء طبقة تشحيم صلبة ، والتي تغطي العمود.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. سماكة مسحوق البرونز الملبد 0.20 * 0.35mm ، تركيبة خاصة من النحاس المسحوق حراريا على دعم الفولاذ. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.
3. Low-carbon steel backing. 3. دعم منخفض الكربون الصلب. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي استقرارًا استثنائيًا ، وخصائص تحمل للحمل وتبديد الحرارة.



معلومات تقنية






الهيكل والتكوين

· مادة جلبة مركبة من مادة البوليمر المعدنية
· ظهر فولاذي + تلبيد برونزي مسامي +
· PTFE + رصاص

[عدل]

المجهرية




PAP10 PAP20 مسارات انزلاق جافة ممرات خطاطيف PAS المواد اللازمة لشاحنات الرافعات الطرفية والمحطات الطرفية

طبقة منزلقة
PTFE + رصاص

اللبيدة البرونزية المسامية
دعم الصلب





اداء التشغيل
جاف جيد جدا
مشحم بالزيت حسن
شحم مشحم معرض
مشحم بالماء معرض
سائل العملية مشحم فاي




خصائص تحمل





جنرال لواء



وحدة

القيمة

الحمل الأقصى ، ص

ثابتة
ديناميكي

N / مم2
N / مم2

250
140

درجة حرارة التشغيل

الحد الأدنى
ماكس

درجة مئوية
درجة مئوية

- 195
280

معامل التمدد الحراري الخطي بالتوازي مع السطح 10-6 11
عادي على السطح 10-6 30



جاف
أقصى سرعة انزلاق ، يو   تصلب متعدد


2.0

معامل الاحتكاك     0.03 - 0.20 *



زيوت التشحيم
أقصى سرعة انزلاق ، يو   تصلب متعدد


2.0

* حسب ظروف التشغيل


معلومات تقنية

Max. ماكس. load حمل ثابتة 250 نيوتن / مم2
ديناميكي 140 نيوتن / مم2
Max. ماكس. speed سرعة جاف 2 م / ث
تشحيم > 2 م / ث
Max. ماكس. PV (Dry) PV (جاف) وقت قصير 3.6N / مم2 *·تصلب متعدد
مستمر 1.8 نيوتن / مم2 *·تصلب متعدد
مؤقت. -195 ℃ ~ + 280 ℃
معامل الاحتكاك 0.03 ~ 0.20
توصيل حراري 42 واط (م · ك)-1
معامل التمدد الحراري 11 * 10-6ك-1






التوفر






تحمل النماذج المتاحة في الأبعاد القياسية


· شجيرات أسطوانية
· الشجيرات ذات الحواف
· غسالات الدفع
· غسالات ذات حواف
· ألواح منزلقة


المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، نصف البطانات ، الأشكال الخاصة التي تم الحصول عليها عن طريق الختم أو الرسم العميق ، تصميمات البطانة المخصصة





تطبيقات نموذجية



تلبي هذه المواد المعايير الصعبة لحياة طويلة وأداء خالي من الصيانة مع أو بدون تشحيم.

application



السيارات: الجرارات ، والجمع ، ورشات المحاصيل ، ومحركات الأرض ، والممهدات والبناءات الأخرى ، وآلات السيارات ، والاستخدامات المحددة في أسطوانات التوجيه الكهربائي ، وغسالات الدفع الترس التوجيهي ، وفرامل القرص ، والفرجار والمكابس ، وامتصاص الصدمات ، وربط الحاكم ، ومحرك ممسحة الزجاج الأمامي ، تركيبات تروس الإمالة ...
آلات الأعمال: آلات النسخ ، الآلات الكاتبة ، فارزات البريد ، أنظمة عداد البريد ، طابعات الكمبيوتر الطرفية والمعدات الطرفية ، أجهزة الطباعة الأوتوماتيكية ، آلات معالجة البريد ...
المكونات الهيدروليكية والصمامات: المضخات بما في ذلك التروس ، والدوارة ، والماء ، والمكبس المحوري ، وأنواع أخرى ، والكرة ، والفراشة ، وبخار القفاز ، والصمامات الأخرى ومراكم الصمامات ...
الأجهزة المنزلية: مسجلات الشريط ، والثلاجات ، ومكيفات الهواء ، والمنظفات ، والملمعات ، وآلات الخياطة ، والأفران ، وغسالات الأطباق ، وغسالات الملابس ... ومعالجة المواد ، والمحركات البحرية ، والتغليف ، ومعدات المنسوجات ، والأدوات ... الخ.










بدء الخاص بك
مشروعمع مهندس تطبيقات


البطانات ، المحامل المشحمة ، المحامل المركبة ، المحامل المعدنية ، محامل الضاغط ، البوليمر المعدني ، الجرح الشعري ، المحامل العادية ، محامل الشفة ، محامل البوليمر ، البطانات الشفة ، محامل المضخات ، البطانات ذات الشفاه ، لوحات الدفع ، المحامل الصناعية
