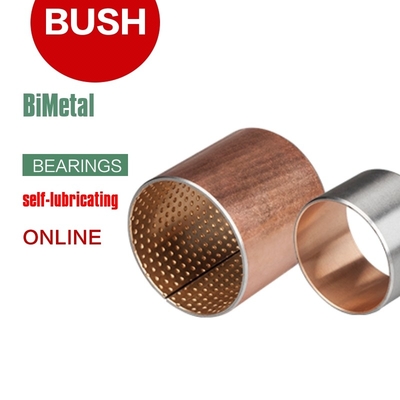

ملفوفة المركبة ثنائية المعدن تحمل النحاس أو القصدير البرونزية الصلب CuPb10Sn10 CuSn6Zn6P

مكان المنشأ دغل oilless
اسم العلامة التجارية viiplus.com
إصدار الشهادات OILLESS BEARINGS
رقم الموديل انقسام الفجوة ثنائية المعدن
الحد الأدنى لكمية 500 قطعة / قطع
الأسعار Oilless Bushes Factory Price
تفاصيل التغليف التعبئة تصدير القياسية. الكرتون / البليت / حالة خشبية
وقت التسليم 2 ~ 4 أسابيع
شروط الدفع T/T
القدرة على العرض صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

WeChat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مترالي Bimetal . ثنائية المعدن. Copper-plated or tin-plated steel/bronze, الفولاذ ا صفة مميزة محامل عادية قليلة الصيانة وخالية من الصيانة
بحجم حجم قياسي متاح ميناء شانهاي ، أو نينغبو
جودة OEM نوع الشجيرات أو الشجيرات الياقة أو الغسالات أو الشرائط أو التصميمات الخاصة
تحمل النفط أقل عينة البطانة متاح
تطبيق آلة زراعية تحمل سعر المصنع جلبة tiffany@viiplus.com
الشركة المصنعة لجلبة تحمل التشحيم الذاتي https://www.viiplus.com/ تسليط الضوء جلبة برونزية مدعومة بالصلب ، شجيرات ثنائية المعدن
جلبة تحمل نظام المعدنين محمل ثنائي المعدن مع دعامة فولاذية وتراكب من البرونز • مناسب بشكل خاص للمحامل عالية ... محامل عادية بوش المصنعين الموردين الموردين المصدرين plain bearings. محامل عادي. Long, maintenance-free service, manufactures bushings i
تسليط الضوء

محامل النفط البرونزية مشربة

,

تحمل النفط مشربة

اترك رسالة
منتوج وصف

شجيرات Oilless

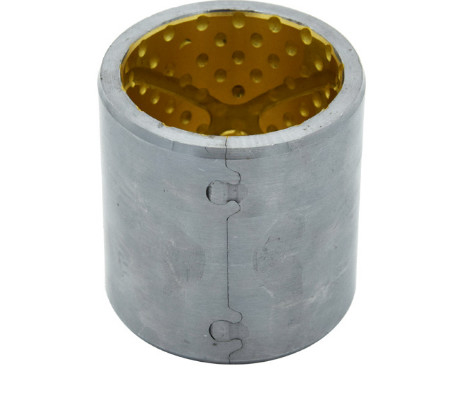

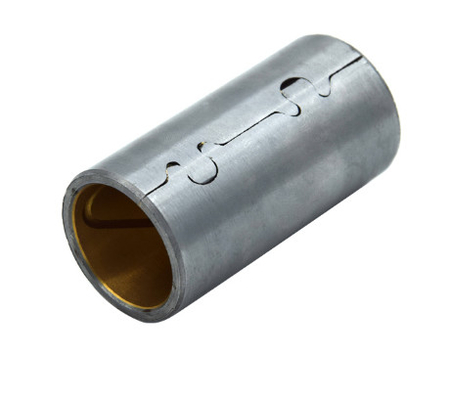

صُنع حسب الطلب من محمل انزلاقي مركب ملفوف في الصين من النحاس أو البرونز الصلب المطلي بالقصدير DIN 1494 / ISO 3547 ثنائي المعدنCuPb10Sn10 أو CuSn6Zn6Pb3 أبعاد خاصة مع جيوب التشحيم وفتحات الزيت متوفرة عند الطلب.

المواد :طبقة انزلاقية من الصلب المطلي بالنحاس أو بالقصدير CoPb10Sn10

جلبة ثنائية المعدن هي مادة جلبة منخفضة الصيانة.التشحيم الأولي أثناء التثبيت ضروري ، بعد ذلك التشحيم الدوري بالزيت أو الشحوم إلزامي.



Oilless Bushes



تفاصيل التسامح ثنائية المعدن البطانات



  • الإسكان ØH7

  • جلبة داخلية- Ø بعد التركيب H9

  • رمح التسامح f7 إلى h8



مميزات التطبيق:


محمل ثنائي المعدن Jf-800 هو نوع من منتجات سبائك النحاس والصلب المصنوعة من CuPb10Sn10 أو CuSn6Zn6Pb3 مادة متكلس على سطح لوحة منخفضة الكربون الصلبهذا المنتج هو أقوى قدرة تحمل من سبيكة مزدوجة ، وجلبة جسر التوازن للمركبات الثقيلة ، وكلها تستخدم هذا المنتج.إنه محمل متعدد الاستخدامات للغاية مع حمولة عالية وسرعة منخفضة.

تركيب محمل منزلق ، برونزي Gleitlager - مع جيوب تزييت مخصصة عالية الجودة Oilless JF800 ثنائية المعدن جلبة



نطاق تطبيق البطانات ثنائية المعدن



بكرات الجنزير ، آلات البناء ، بناء الرافعات ، الآلات الزراعية (تحميل الصدمات)



bushing application

  • مصاعد شوكية
  • شاحنات البليت
  • رافعات
  • الحفارات





مواد
فولاذ + CuPb10Sn10
تطبيق نموذجي
مخالفات محركات السيارات ، الآلات الهندسية والزراعية ، آلات البناء الثقيلة ، إلخ.
أقصى حمل ديناميكي
140 نيوتن / مم²
أقصى سرعة للخط (شحم)
2.5 م / ث
الحد الأقصى لقيمة PV (شحم)
2.8 نيوتن / مم² متر / ثانية
معامل الاحتكاك (الشحم)
0.05 ~ 0.15
السرعة القصوى للخط (الزيت)
5 م / ث
أقصى قيمة PV (زيت)
10N / مم² م / ث
معامل الاحتكاك (النفط)
0.04 ~ 0.12
أقصى درجة حرارة العمل
شحم 150 درجة مئوية ، زيت 250 درجة مئوية
محور التزاوج
صلابة ≥53HB ، خشونة Ra = 0.32 ~ 0.63
صلابة طبقة سبيكة
60-90HB
توصيل حراري
47 واط / عضو الكنيست
معامل التمدد الطولي
18 × 10-6 / ك
يمكننا أيضًا التطوير وفقًا لطلب العملاء الخاص أثناء الخروج من هذا الجدول

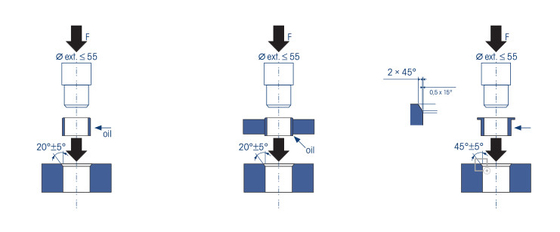

تصاعد البطانات ثنائية المعدن



الإسكان: تصاعد شطبة دقيقة.1.5 مم × 15-45 درجة العمود: شطبة تركيب 5 مم × 15 درجة ، حواف مستديرة يُنصح باستخدام مغزل مناسب مناسب للقوة.قد يكون تشحيم السطح الخارجي ضروريًا عند التركيب. التلميع: يجب ألا تلامس المادة اللاصقة السطح المنزلق!

تركيب برونز gleitlager انزلاق تحمل
يتم تثبيت المحامل المنزلقة عن طريق الضغط عليها في غلاف آلي "H7".


يرجى ملاحظة ما يلي:


• قم بإنشاء شطبة إدخال بزاوية ، وقم بتنظيف وإزالة الحواف إلى الأجزاء
يتم تجميعها
• قم بتشحيم السطح الخارجي للمحمل المنزلق قبل التركيب
• تحقق من المحورية بين مساحة التثبيت ومحور التمركز
من انزلاق تحمل
• في حالة الحاجة إلى محامل منزلقة ، يجب محاذاة هذين المحلين
• استخدم مغزلًا مضادًا بأبعاد مناسبة



على سطحه.لتقليل التآكل بشكل فعال ، يمكن تشكيل سطح السبائك مع مآخذ زيت على شكل كرة لتسهيل تخزين الزيت.عند الضرورة ، يمكن أن يكون مطلي بالنحاس أو القصدير على ظهر الفولاذ.يمكن تطبيقه على ظروف الحمل الوسيط مع تواتر متوسط ​​أو تشغيل عالي وظروف مع حمل تأثير هائل.في التطبيقات الميكانيكية ، يتم استخدام VIIPLUS BIMETAL BRONZE GLEITLAGER لصنع شجيرات ملفوفة ، وغسالات دفع وشجيرات على مستوى قضيب توصيل محرك الغاز.

Oilless Bushes



Technische Daten



  • ملفوفة محمل انزلاق مركب

  • فولاذ / برونز مطلي بالنحاس أو بالقصدير

  • صيانة منخفضة

  • مع جيوب تزييت



الخصائص



  • لسعة تحميل عالية وحركة متذبذبة ، وكذلك للتشغيل القاسي وحمل درجة الحرارة.تشحيم طويل المدى بسبب تخزين مواد التشحيم.



المواد



  • مادة الدعم: مطلي بالنحاس الصلب / مطلي بالقصدير

  • انزلاق طبقة CoPb10Sn10



خصائص المواد



  • قدرة تحميل محددة ثابتة ≤ 250 [N / mm2]

  • قدرة تحميل محددة ديناميكية 140 [N / mm2]

  • سرعة الانزلاق 2.5.[م / ث] ≤ 5 [م / ث] زيت مشحم

  • Reibungswert ** 0.04 [] إلى 0.12 [µ] اعتمادًا على التزييت

  • إجهاد درجة الحرارة - 40 [درجة مئوية] إلى + 250 [درجة مئوية]

  • ماكس.قيمة PV 2.8 [N / mm² xm / s]

  • النسبة المئوية لمنطقة الاتصال> 75 [٪]



اعمال صيانة



  • هو محمل انزلاقي مركب قليل الصيانة ، لكن التشحيم الأساسي ضروري.التشحيم بالزيت أو الشحوم ممكن.نظرًا لتخزين مواد التشحيم الصلبة ، يتم تقليل خلوص التزييت إلى الحد الأدنى!



حجم جلبة ثنائية المعدن والأبعاد



د
د
(ح 8)
(H7)
H7



سمك الحائط

ثقوب الزيت
و 1
f2
L 0
-0.40
دقيقة
ماكس
10
15
20
25
30
40
50
60
10
12
10-0.022
12 + 0.018
+0.148
+0.010









0.995





0.935






4
0.5






0.3
1010
1015
1020





12
14
12-0.027
14 + 0.018
1210
1215
1220





14
16
14-0.027
16 + 0.018
1410
1415
1420





15
17
15-0.027
17 + 0.018
1510
1515
1520





16
18
16-0.027
18 + 0.018
0.8






0.4
1610
1615
1620





18
20
18-0.027
20 + 0.021
+0.151
+0.010
1810
1815
1820
1820




20
23
20-0.033
23 + 0.021



+0.181.001
+0.020



1.490



1.430
2010
2015
2020
2020




22
25
22-0.033
25 + 0.021







6
2210
2215
2220
2220




24
27
24-0.033
27 + 0.021
1.0






0.5
2410
2415
2420
2420
2430



25
28
25-0.033
28 + 0.021

2515
2520
2520
2530



26
30
26-0.033
30 + 0.021
+0.205
+0.030












1.980
1.920







2615
2620
2620
2630



28
32
28-0.033
32 + 0.025

2815
2820
2820
2830
2840


30
34
30-0.033
34 + 0.025
1.2




0.6





3015
3020
3020
3030
3040


32
36
32-0.039
36 + 0.025

3215
3220
3220
3230
3240


35
39
35-0.039
39 + 0.025


3520
3520
3530
3540
3550

38
42
38-0.039
42 + 0.025

8


3820
3820
3830
3840
3850

40
44
40-0.039
44 + 0.025


4020
4020
4030
4040
4050








د
د
(ح 8)
(H7)
H7



سمك الحائط

ثقوب الزيت
و 1
f2
L 0
-0.40
دقيقة
ماكس
25
30
40
50
60
80
90
100
45
50
45-0.039
50 + 0.025
+0.205
+0.030
2.460





2.400
8
1.5
1.0
4525
4530
4540
4550




50
55
50-0.039
55 + 0.030





+0.210.0000
+0.030

5030
5040
5050
5060



55
60
55-0.046
60 + 0.030

5530
5540
5550
5560



60
65
60-0.046
65 + 0.030

6030
6040
6050
6060



65
70
65-0.046
70 + 0.030

6530
6540
6550
6560



70
75
70-0.046
75 + 0.030

7030
7040
7050
7060
7080


75
80
75-0.046
80 + 0.030
9.5

7530
7540
7550
7560



80
85
80-0.046
85 + 0.035







+0.215
+0.030


8040
8050
8060
8080


85
90
85-0.054
90 + 0.035

8530

8550
8560
8580

85100
90
95
90-0.054
95 + 0.035






9050
9060
9080

90100
95
100
95-0.054
100 + 0.035




9060
9080
9090
90100
100
105
100-0.054
105 + 0.035




10060
10080
10090
100100
105
110
105-0.054
110 + 0.035




10560
10580

105100
110
115
110-0.054
115 + 0.035




11060
11080

110100
115
120
115-0.054
120 + 0.035



11550

11580


120
125
120-0.054
125 + 0.040





+0.220
+0.030



12050
12060


120100
125
130
125-0.063
130 + 0.040







125100
130
135
130-0.063
135 + 0.040




13060


130100
135
140
135-0.063
140 + 0.040




13560
13580


140
145
140-0.063
145 + 0.040




14060
14080

140100
150
155
150-0.063
155 + 0.040




15060
15080

150100



Oilless Bushes





























التسمية التوضيحية: أبعاد خاصة متوفرة عند الطلب.
