| الاسم التجاري: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| رقم الطراز: | التقى البرونز الجرافيت المكونات البطانات |
| الـ MOQ: | 300 قطعة / قطع |
| السعر: | $0.10 - $3.00 / Pieces |
| شروط الدفع: | TT مقدما ، L / C ، ويسترن يونيون |
| القدرة على التوريد: | باستخدام الحاسب الآلي المحامل البرونزية على الانترنت • مخصص البطانات المصنعين • انزلاق محامل الموردي |

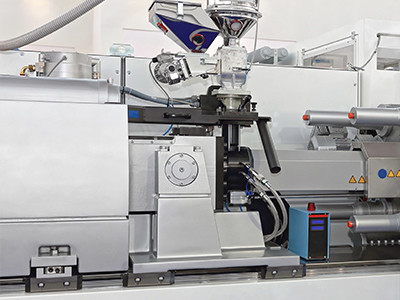

لوحة خالية من الزيت مصممة لللوحة المتحركة وطاولة الحقن من آلة صب الحقن هي مكون حاسم يضمن التشغيل السلس والفعال.هذا النوع من لوحات المحامل يزيل الحاجة إلى طرق التشحيم التقليدية، مثل الزيت أو الدهون، وبالتالي تقليل متطلبات الصيانة وخطر التلوث في عملية التشكيل.
عادة ما تكون اللوحة الخالية من الزيت مصنوعة من مواد عالية الجودة ومقاومة للارتداء يمكنها تحمل دورات الإجهاد والضغط المتكررة لعملية صب الحقن.تصميمها غالبا ما يتضمن علاجات سطحية متخصصة أو طلاءات لتعزيز المزيد من المتانة وتقليل الاحتكاك.
من خلال استخدام لوحة خالية من الزيت، يمكن للمصنعين تحقيق العديد من الفوائد. أولا، فإنه يقلل من خطر تلوث الزيت أو الدهون في تجويف القالب، والتي يمكن أن تؤدي إلى عيوب في المنتج النهائي.ثانياً، فإنه يزيل الحاجة إلى تغيير الزيت والصيانة المنتظمة، مما يقلل من وقت التوقف وتكاليف العمالة. ثالثاً، يمكن للصفحة الخالية من الزيت توفير أداء أكثر اتساقاً وموثوقية مع مرور الوقت،ضمان دقة ويمكن تكرار عملية صب الحقن.
باختصار، لوحة خالية من الزيت لللوحة المتحركة وطاولة الحقن من آلة صب الحقن هو إضافة قيمة التي يمكن أن تحسن الكفاءة، والموثوقية،ونوعية عملية التشكيل.
مواد أخرى CuSn7ZnPb براونزية
| التكوين والخصائص | ||||||||||||||||
| dg | DIN | المواد لا، لا، لا نموذج التسليم1) |
التعيين | معيار ASTM | الوزن النسبي | الخصائص الفيزيائية (على الأقل) | ||||||||||
| المعيار | سبيكة لا، لا، لا |
DIN | ASTM | الكثافة | 0.2% التوتر |
الجهد قوة |
التوتر | المودولوس | صلابة | التطبيق | ||||||
| الرمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | غرام/سم3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | C932 00 | كيو 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى للجزء ن20 Sb 0.3 |
كيو 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 ن1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | المعيار المواد اللازمة معظم الطلبات الدولية موحد |
||
| 2.1090.03 | كوسن7زينب | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | كوسن7زينب | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | غير موحد بعد | كيو 84 - 87 SN 11 - 13 Pb 1-2 المسموح بها نيترويل 0.8 - 1.5 الحد الأقصى للجزء ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة عالية الأحمال و/أو الإجهاد التآكل الهجوم الدولي جزئيا فقط موحد |
|||
| 2.1061.03 | CuSn12Pb | غير موحد بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | كوال10ني | B 584 | C955 00 | 75 دقيقة 8،5 إلى 110 نـي 4.0 - 65 في 3.5 - 5.5 مسموح به الحد الأقصى للجزء -ثلاثة3 |
كيو دقيقه 78 ال 10 - 115 ناي 3 - 55 في 3 - 5 في الحد الأقصى ثلاثة.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | المواد الأحمال الشديدة و/ أو مرتفعة تآكل البيئات الدولية موحد |
||
| 2.0975.02 | كوال10ني | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | كوال10ني | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | كوال10ني | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | كيو 60 - 67 ال 3 - 7 في 1.5 - 4 Mn 2.5 - 5 فترة الراحة مسموح به الحد الأقصى للجزء لا أكثر من 3 |
كيو 60 - 66 الـ5 - 75 فيتامين 2 - 4 Mn 2.5 - 5 Zn 22 - 28 لا أكثر من 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | المواد أعلى الأحمال بدون هجوم تآكل الدولية جزئياً معايرة إلى مساحة واسعة |
||
| 2.0598.02 | CuZn25Al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | كوسن12 | غير موحد بعد | كيو 84 - 88 SN 11 - 13 Pb 1 ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 ناي 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة ذات المقاومة الجيدة للارتداء التآكل ومياه البحر مقاومة الدولية جزئياً موحد |
|||
| 2.1052.03 | كوسن12 | غير موحد بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | كوسن12 | غير موحد بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) نموذج التسليم: .01 = صب الرمل .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب مستمر | ||||||||||||||||
غطاء صلب، برونز معسدادات الزيوت المدمجة، DIN 1850/ISO 4379 ، خالية من الصيانة |
|||
تفاصيل تقنية |
|||
| سعة حمولة محددة ثابتة | 150 [N/mm2] | الضغط الحراري | - 100 درجة مئوية إلى + 300 درجة مئوية |
| السعة الديناميكية للحمل الخاص | 100 [N/mm2] | ||
| سرعة الانزلاق | ≤ 0.3 إلى 1.0 [m/s] | الحد الأقصى لقيمة PV | 1.5 [N/mm2 x m/s] |
| قيمة الاحتكاك | 0.03 [μ] إلى 0.2 [μ] مطلية/جافة | صلابة | 190-220 HB |
المواد |
|||
| مواد دعم | CuZn25Al5 | غيرها من سبائك البرونز المستخدمة عادة | CuAl10Ni، CuSn12Pb، CuSn7ZnPb |
| الطبقة المنزلقة | سطح المزلق الصلب: 25-30٪ | ||
تفاصيل التسامح |
|||
| السكن | H7 | تسامح العمود | f7 أو h6 |
| غطاء داخلي بعد التثبيت | الرجاء استشارة مهندسي المبيعات لدينا، المعيار تسليم التسامح: r6 أو E7 | ||
مادة الشعب |
|||
| يجب أن تكون صلابة العمود 70-100HB أقوى من سبيكة البرونز. | |||
| خشونة السطح ≤ Ra 0.8 | |||
الممتلكات |
|||
| يلبي أعلى متطلبات التشغيل ومناسبة لأحمال الصدمة. اعتمادا على السبائك ، فهي مقاومة للتآكل وأيضا مقاومة للاستنزاف عالية مع عمر طويل. | |||
نطاق التطبيق |
|||
| رافعات، آلات التعدين، آلات البناء، التطبيقات البحرية والبحرية، مصانع الصلب، الطاقة المائية والهيدروميكانيكية | |||
الصيانة |
|||
| إنها مادة محملة خالية من الصيانة ، ولكن الزيت الأولي أمر إلزامي لعملية التشغيل. يجب استخدام زيت مقاوم للشيخوخة من الليثيوم. | |||
نصائح التثبيت |
|||
| السكن | الشامفر الحد الأدنى 1.5 ملم x 15-45 درجة ، لسهولة محاذاة البوشينغ | ||
| الصخرة | 5 ملم × 15 درجة ، لسهولة إدخال العمود | ||
| بالنسبة للقطر الأصغر، يجب أن يتم زيت OD قبل الضغط. | |||
| بالنسبة للقطرات الكبيرة يجب استخدام الجليد الجاف للتجميد. | |||

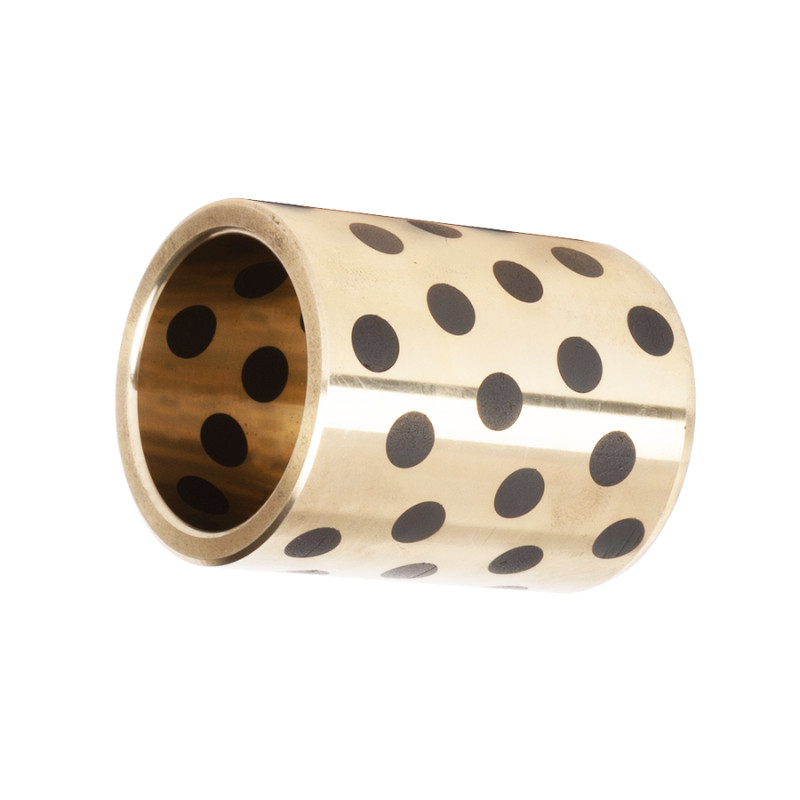

هو مع صياغة خاصة منقوة عاليةالبرونز C86300/C86200 أوسبيكة النحاسمعممثلة جيدةو ديناميكمقاومة التآكلخصائص. سطحها مضمنة مع غرافيت التشحيم الذاتي مرتبة في زاوية معينة وكثافة. يستخدم عادة في آلات صب الحقن، آلات التعدين، الآلات الثقيلة،الجرافةالحفرة، الطابع التلقائي، العفن البلاستيكي، العفن المسبق الخ.
بوش - بوش المصدر، المصنع، الخدمة
1، لا توجد تزيين الزيت أو تزيين زيت أقل، لا يمكن استخدامها لتزويد الوقود أو من الصعب التزود بالوقود في المكان، يمكن استخدامها فيالصيانةأوأقل صيانة.
2,مقاومة للارتداء، معامل الاحتكاك، عمر خدمة طويل.
3، هناك كمية مناسبة منالبلاستيك المرن، يمكن أن توزيع الضغوط في سطح اتصال واسع، وتحسين القدرة على تحمل تحمل.
4، ومعدل الاحتكاك الساكن والديناميكي هو مماثل للزحف فيسرعة منخفضةللقضاء على، لضمان دقة العمل الميكانيكي.
5، يمكنتقليل الاهتزاز الميكانيكي، تقليل الضوضاء، منع التلوث، تحسين ظروف العمل.
6، في سياق التشغيل يمكن أن تشكل فيلم نقل، تلعب دورا في حماية عمود الطحن، لا ظاهرة محور العض.
7، لمتطلبات صلابة عمود الطحن منخفضة، لا يتم إخمادها ويمكن استخدام عمود مكثف، وبالتاليالحد من معالجة الأجزاء ذات الصلة صعبة.
يمكن استخدام هذا البوشينج الموجه بدون الزيت في جميع أنواع الجسر، والآلات المضغوطة، وآلة حقن القالب وغيرها من الآلات الصناعية.

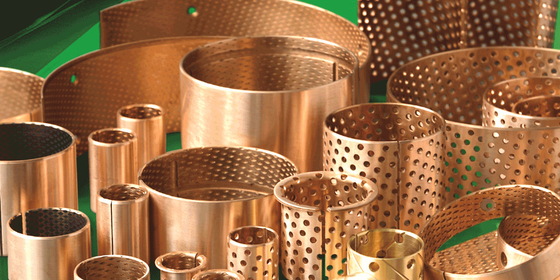

VSB-10 غلاف مركب متعدد الطبقات ذاتية التشحيم
1./أليافسمك الخليط 0.01 ~ 0.03mm. إنه سطح الاتصال للعمود الدوار. تتجمع أجزاء دقيقة من الطبقة والمواد البرونزية المخفوقة لإنشاء فيلم مطهر صلب.والذي يغطي العمود.
2مسحوق برونزي محصور سمك 0.20*0.35ملم، يتم صهر تركيبة خاصة من مسحوق النحاس على الدعم الحديدي.هذه الطبقة الاتصال بمثابة مرساة للطبقة ويقود التراكم الحراري بعيدا عن الأسطح تحمل.
3.دعم من الفولاذ منخفض الكربونيضع أساس البوشينغز، يد الفولاذ توفر الاستقرار الاستثنائي، تحمل الحمل وخصائص تبديد الحرارة.
فولاذ الكربون + مسحوق النحاس + ( + Pb + ملء)
· مادة التشطيب ذاتية التشطيب المكونة من المعدن والبوليمر
· الفولاذ الخلفي + برونز مسامية +
· + الرصاص
|
|
الطبقة المنزلقة |
|
أداء التشغيل |
|
|
جاف |
جيد جداً |
|
زيت مطهر |
جيد |
|
زيت مطهر |
العدل |
|
مُزلق بالماء |
العدل |
|
سائل العملية المزلق |
فاي |
|
أقصى حمولة |
ثابتة |
250N/mm2 |
|
ديناميكية |
140N/mm2 |
|
|
السرعة القصوى |
جاف |
2m/s |
|
التشحيم |
>2m/s |
|
|
الحد الأقصى للطاقة الكهربائية (جافة) |
قصير الأجل |
3.6N/mm2*·m/s |
|
مستمرة |
1.8N/mm2*·m/s |
|
|
مؤقتة |
-195°C~+280°C |
|
|
معامل الاحتكاك |
0.03 ~ 0.20 |
|
|
التوصيل الحراري |
42 واط (m·k) -1 |
|
|
معامل التوسع الحراري |
11*10-6k-1 |
|

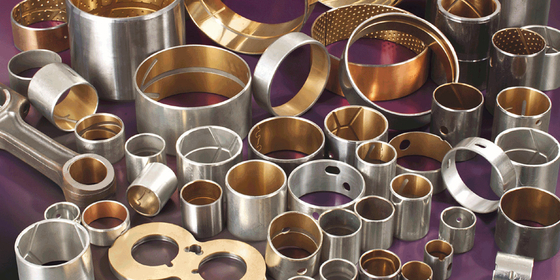

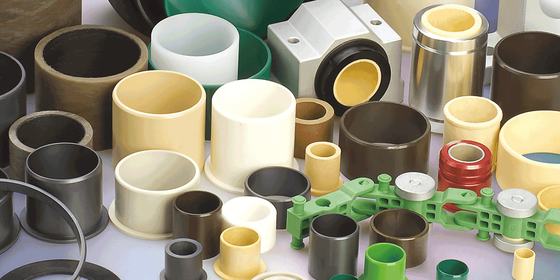

أشكال المحامل متوفرة بأبعاد قياسية
• شجيرات أسطوانية
• الشجيرات المزخرفة
· أجهزة غطاء الدفع
· أجهزة غسيل بالفلانجز
· لوحات الزحف
محاملات،حاويات مطلية،حاويات مركبة،حاويات معدنية،حاويات ضاغط،معدن بوليمر،حلقات شعاعية،حاويات عادية،حاويات فلنج،حاويات بوليمر،حاويات فلنج،حاويات مضخةالشجيرات المزخرفةلوحات الدفع، محامل صناعية
تستخدم على نطاق واسع في الصناعات الهيدروليكية والهوائية ، صناعة أدوات الصناعة ، صناعة الآلات البلاستيكية ، أجهزة الرفع والتعامل ، آلات الموانئ ، المكاتب ، آلات اللياقة البدنية ،آلات النسيج، تعبئة الأغذية، آلة التعبئة، الآلات الكيميائية، الطباعة والتعبئة، آلات صنع الورق، السيارات، السكك الحديدية المحركات البخارية، صناعات بناء السفن، المطابخ،آلات المعادن، آلات البناء، الخ
