الصين البرونزية غليتلاغر الصانع

مسارات الشريحة PAS البرونزية البطانة المواد متري كم محامل شرائط لوحة

تفاصيل المنتج:
مكان المنشأ: مواد تحمل عادي
اسم العلامة التجارية: China Plain-Bearing
إصدار الشهادات: DIN 1494/ISO 3547
رقم الموديل: ملفوفة مركب انزلاق تحمل
شروط الدفع والشحن:
الحد الأدنى لكمية: 500 قطعة / قطعة
الأسعار: flat strip material inch sizes Manufacturers,Factory Price
تفاصيل التغليف: شحنة جلبة التعبئة: كرتون لكل حالة خشبية أو البليت.
وقت التسليم: 15 ~ 20 يوما
شروط الدفع: دولارات ترينيداد وتوباغو مقدما
القدرة على العرض: 1000000 قطعة / قطع شهر جلبة عادي

معلومات تفصيلية

مترالي: شرائط فولاذية + برونزية مسامية + شرائح PTFE تصفيح: قصدير أو نحاس
ميزات: تطبيقات منخفضة الصيانة ومشحمة نوع: الشجيرات ملفوفة ، وإذ تضع شفة ، غسالة التوجه
الانتهاء: مطلي بالقصدير ، مطلي بالنحاس الاستخدام الخاص:: صفيحة فولاذية عالية القوة
تطبيق: آلات الطباعة والصباغة والآلات المستخدمة في صناعة المحيطات ، إلخ.
تسليط الضوء:

du strip

,

self lubricating bearing strip

منتوج وصف

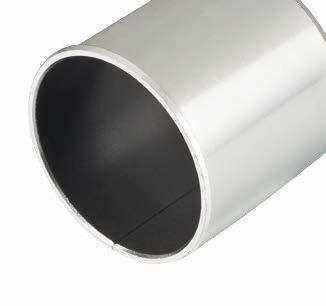

جلبة برونزية ذاتية التشحيم ، مدعمة بالفولاذDU محمل عادي

كم استبدال محامل Garlock





محمل عادي - حجم التجويف ، حجم OD ، حجم الطول ، مادة PTFE

80160 / DU محمل عادي - ID = 242 ، OD = 247 ، الطول = 100 مم
80161 / DU محمل عادي - ID = 300 ، OD = 305 ، الطول = 100 مم





تحمل الانزلاق VIIPLUS تتضمن مجموعة SME التي نقدمها SME جلبة معدنية وجلبة جلبة فولاذية وغسالة صفيحة برونزية ولوحة الجرافيت وصمامات علبة تروس الصمامات والمزيد.إلى جانب هذه ، نقدم أيضًا شرائط تحمل التشحيم الذاتي لطلاء المعادن ، خدمة تصدير المواد والمزيد.



مواد محمل عادي شرائط محمل عادي ، مسارات انزلاقية PAS Strips مادة بالتفصيل DU Strip Metre Streifen، Gleitbahnen |VSB-10





هذه البطانات مشربة بزيوت التشحيم الخاصة بنا ، وتتكون من مادة PTFE ومواد خاصة منتشرة بشكل موحد داخل راتنج بلاستيك متعدد الأسيتات ، مادة بلاستيكية تقدم خصائص تحمل ممتازة.




شرائط VSB-10 ، مسارات الانزلاق PAS


فولاذ + مسحوق برونزي + شرائط PTFE / ألياف (DU)


لجميع الصناعة العالمية



تزود منتجات التشحيم الذاتي عالية الجودة



ملفوفة الصلب التشحيم الذاتي محامل سلسلة انزلاق Oilless




مميزات



VSB-10 Streifen ، Gleitbahnen PAS
تتوفر شرائط PAS كقسم مادي متساو.يمكن استخدام قسم المواد هذا لصنع عناصر منزلقة في مجموعة متنوعة
من الأشكال.

Self-Lubricating Bronze Bushing

جدول المحتويات
معلومات جوهرية
إنتاج محمل عادي
الخصائص: خالية من الصيانة وقوية
تكوين الخامات
نماذج وجداول الأبعاد
معلومات اكثر

محمل عادي إنتاج مادة DU

التصاميم القياسية هي:



Cylindrical bushes



الشجيرات PAP ...

شجيرات أسطوانية




بطانات شفة PAF ..

شجيرات الياقة




غسالات الدفع PAW ..

غسالات الدفع

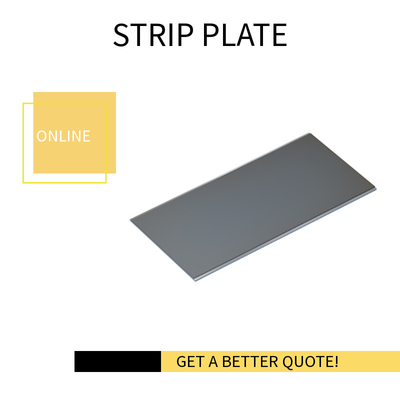

Strips



شرائط



خصائص مواد شرائط VSB-10



  • ميل منخفض للغاية للانزلاق

  • ارتداء منخفض

  • مقاومة كيميائية جيدة

  • قيمة احتكاك منخفضة

  • لا يوجد ميل للحام للمعادن

  • مقاوم للغاية للتورم

  • لا يمتص الماء



مجالات التطبيق المفضلة





  • تشغيل بدون صيانة في ظروف التشغيل الجاف

  • الحركات الدوارة أو المتذبذبة

  • تصل سرعته إلى 2 م / ث

  • حركات خطية

  • نطاق درجة الحرارة -200 درجة مئوية إلى 280 درجة مئوية

تكوين الخامات

شرائط تكوين المواد



  • نظام الطبقات 10 srtips

    1. طبقة التشغيل

    مصفوفة PTFE مع وكيل يستكثر¹



    سمك الطبقة [مم]:

    ماكس.0.03

    2. طبقة منزلقة

    قصدير من البرونز



    سمك الطبقة [مم]:

    0.20–0.35

    حجم المسام [٪]:

    تقريبا.30

    3. العودة

    صلب



    سمك الصلب [مم]:

    متغير

    صلابة الفولاذ [HB]:

    100-180





    1 تمتلئ مسام الطبقة الانزلاقية أيضًا بكتلة التشحيم هذه.

    نماذج وجداول الأبعاد

    مع ظهر فولاذي ، بدون صيانة



    مسارات الشريحة PAS البرونزية البطانة المواد متري كم محامل شرائط لوحة 3



إذا تم استخدام أقسام المواد هذه لإنشاء مسارات شرائح ، فإن لها الوظائف الرئيسية التالية:



  • امتصاص ونقل القوى التي تعمل عموديا على سطح الجري

  • تثبيت المكونات المتحركة لبعضها البعض

  • ضمان دقة التوجيه للحركات المحورية طوال فترة الخدمة بأكملها

  •

تتوفر الشرائط في مجموعتين من المواد:





  • مجموعة المواد P1 للتطبيقات الخالية من الصيانة والتشغيل الجاف

  • مجموعة المواد P2 للتطبيقات منخفضة الصيانة والتشحيم

للحصول على مزايا كل مجموعة والمساعدة في تحديد مجموعة المواد الأفضل للاستخدام المناسب ، يرجى الرجوع إلى المعلومات المقدمة في القسم الشجيرات الأسطوانية وبطانات الشفة وغسالات الدفع.
VSB-10فولاذ + مسحوق برونزي + PTFE / جلبة من الألياف (DU)

· مادة جلبة مناسبة للتطبيقات المشحمة
· البطانات ذاتية التشحيم تقدم جدا ارتداء جيد وأداء الاحتكاك المنخفض على مدى واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجافة
· محمل مضاد للاحتكاك مناسب للحركات المتذبذبة والدائرية

تم تصميم المواد للعمل بدون تزييت إضافي وستكون ذات أداء ممتاز عند وجود التشحيم. احتكاك منخفض ، ومعدل تآكل منخفض ، وخصائص انزلاق جيدة وامتصاص منخفض للغاية هي عدد قليل من ميزات هذه المواد. ستدعم البطانات VSB-10 الحركة الدورانية والخطية والمتذبذبة.


الصرامة



1. PTFE / الألياف سمك الخليط 0.01 ~ 0.03 مم.إنه سطح التلامس لعمود الدوران.تتحد أجزاء دقيقة من طبقة PTFE والمواد البرونزية الملبدة لإنشاء طبقة تشحيم صلبة ، والتي تغطي العمود.

2. سماكة مسحوق البرونز الملبد 0.20 * 0.35mm ، تركيبة خاصة من النحاس المسحوق حراريا على المساندة الفولاذية.تعمل طبقة التلامس هذه كمثبت لطبقة PTFE وتوصل البناء الحراري بعيدًا عن الأسطح الحاملة.
3. دعم منخفض الكربون الصلب.من خلال وضع أساس البطانات ، يوفر الظهر الفولاذي استقرارًا استثنائيًا وخصائص تحمل للحمل وتبديد الحرارة.



معلومات تقنية



الهيكل والتكوين



· مادة جلبة مركب من البوليمر المعدني الذاتي التشحيم
· ظهر من الصلب + تلبيد برونزي مسامي +
· PTFE + رصاص



المجهرية




مسارات الشريحة PAS البرونزية البطانة المواد متري كم محامل شرائط لوحة 4

طبقة منزلقة
PTFE + رصاص

اللبيدة البرونزية المسامية
دعم الصلب




اداء التشغيل

جاف

حسن جدا

مشحم بالزيت

جيد

شحم مشحم

معرض

مشحم بالماء

معرض

سائل العملية مشحم

فاي





خصائص تحمل



جنرال لواء



وحدة

القيمة

الحمل الأقصى ، ص

ثابتة
ديناميكي

N / مم 2
N / مم 2

250
140

درجة حرارة التشغيل

الحد الأدنى
ماكس

درجة مئوية
درجة مئوية

- 195
280

معامل التمدد الحراري الخطي

بالتوازي مع السطح

10-6 / ك

11

عادي على السطح

10-6 / ك

30



جاف







أقصى سرعة انزلاق ، U



تصلب متعدد


2.0

معامل الاحتكاك





0.03 - 0.20 *



زيوت التشحيم







أقصى سرعة انزلاق ، U



تصلب متعدد


> 2.0





* حسب ظروف التشغيل

معلومات تقنية



ماكس.حمل

ثابتة

250 نيوتن / مم 2

ديناميكي

140 نيوتن / مم 2

ماكس.سرعة

جاف

2 م / ث

تشحيم

> 2 م / ث

ماكس.PV (جاف)

وقت قصير

3.6N / مم 2 * · م / ث

مستمر

1.8N / مم 2 * · م / ث

مؤقت.

-195 ℃ ~ + 280 ℃

معامل الاحتكاك

0.03 ~ 0.20

توصيل حراري

42 واط (م · ك) -1

معامل التمدد الحراري

11 * 10-6 ك -1

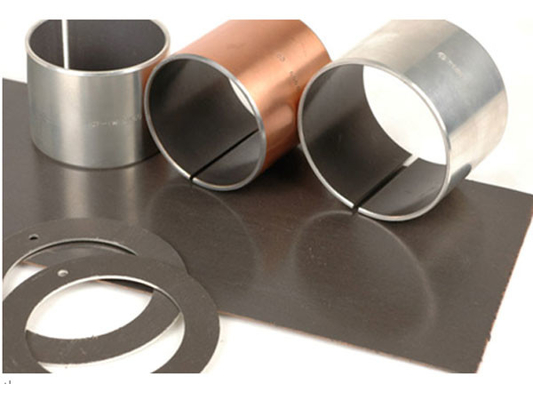

التوفر




تحمل النماذج المتاحة في الأبعاد القياسية
· شجيرات أسطوانية
· الشجيرات ذات الحواف
· غسالات الدفع
· غسالات ذات حواف
· ألواح منزلقة
المحامل المترية والبطانات الإمبراطورية المصنوعة حسب الطلب: أشكال البطانة القياسية بأبعاد خاصة ، نصف البطانات ، الأشكال الخاصة التي تم الحصول عليها عن طريق الختم أو الرسم العميق ، تصميمات البطانة المخصصة



تطبيقات نموذجية



تلبي هذه المواد المعايير الصعبة لحياة طويلة وأداء خالي من الصيانة مع أو بدون تشحيم.
السيارات: الجرارات ، والجمع ، ورشات المحاصيل ، ومحركات الأرض ، وعمال التسوية وغيرها من الإنشاءات ، وآلات السيارات ، والاستخدامات المحددة في أسطوانات التوجيه المعزز ، وغسالات الدفع ، والفرامل القرصية ، والفرجار ، والمكابس ، وامتصاص الصدمات ، وربط الحاكم ، وممسحة الزجاج الأمامي ، تركيبات تروس الإمالة ...
آلات الأعمال: آلات النسخ ، الآلات الكاتبة ، فارزات البريد ، أنظمة عداد البريد ، طابعات الكمبيوتر الطرفية والمعدات الطرفية ، أجهزة الطباعة الأوتوماتيكية ، آلات معالجة البريد ...
المكونات الهيدروليكية والصمامات: المضخات بما في ذلك التروس ، والدوارة ، والماء ، والمكبس المحوري ، وأنواع أخرى ، والكرة ، والفراشة ، وبخار القفاز ، والصمامات الأخرى ومراكم الصمامات ...
الأجهزة المنزلية: مسجلات الشريط ، والثلاجات ، ومكيفات الهواء ، والمنظفات ، والملمعات ، وآلات الخياطة ، والأفران ، وغسالات الأطباق ، وغسالات الملابس ... ومعالجة المواد ، والمحركات البحرية ، والتغليف ، ومعدات المنسوجات ، والأدوات ... الخ.






بدء الخاص بك
مشروع مع مهندس تطبيقات

البطانات ، المحامل المشحمة ، المحامل المركبة ، المحامل المعدنية ، محامل الضاغط ، البوليمر المعدني ، الجرح الشعري ، المحامل العادية ، محامل الشفة ، محامل البوليمر ، البطانات الشفة ، محامل المضخات ، البطانات ذات الشفاه ، لوحات الدفع ، المحامل الصناعية
